第四章 光的折射 透镜
- 75 - 第四章 光的折射透镜
第1课时 光的折射(一）
课堂作业
1.光从一种介质进入另一种介质时，其传播方向往往会__________，这种现象叫光的_______。
2。（2009·山东）如图所示，一束光从空气斜射入水中，MN为法线，由图可知：________是入射角,__________是折射角.
3.如图所示,一束光线斜射入容器中，在P处形成一光斑，在向容器里逐渐加满水的过程中，光斑将
( )
A。向左移动最后静止 B。向右移动最后静止
C。先向左移动再向右移动 D。仍在原来位置
4。如图所示,一束光线在水与空气的界面上发生了折射,四位同学画出了四幅光路图，其中正确的是 ( ）
5.(2009·宜昌）一束光线由空气中斜射入水中,当入射角逐渐增大时,折射角 ( ）
A.逐渐减小 B。不变
C.逐渐增大,但总小于入射角 D.逐渐增大，可能大于入射角
6.如图所示,一束光线从水中射向空气，请你画出折射光线和反射光线。
7。如图所示，一束光射向一块玻璃砖.画出这束光进入玻璃和离开玻璃后的径迹(注意画出法线).
苏科版·八年级物理（上）
- 76 -
课后作业
8。（09·綦江)一束光以60°的入射角射到平静的水面上，反射角____________度，折射角________入射角(大于/小于)。
9。一束光线从玻璃射向空气，如图(a)所示,则折射角为_________.一束光线由空气斜射入水中，如图(b)所示，当夹角i增大时，折射角将__________(增大/不变/减小）.

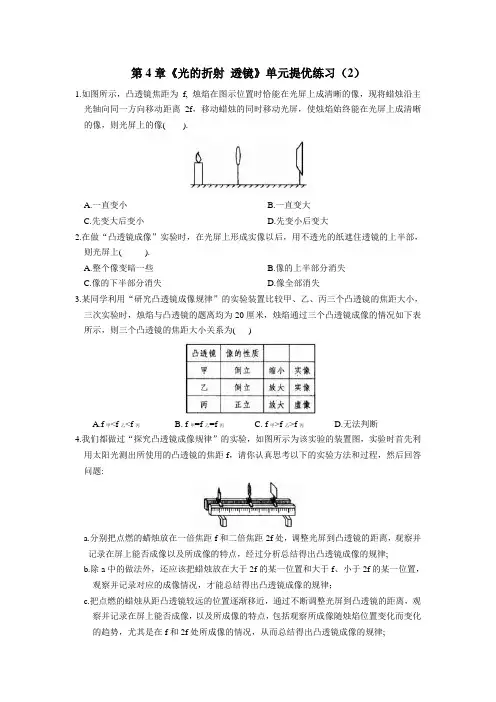

第4章《光的折射 透镜》单元提优练习（2）
1.如图所示，凸透镜焦距为f, 烛焰在图示位置时恰能在光屏上成清晰的像，现将蜡烛沿主光轴向同一方向移动距离2f，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像，则光屏上的像( ).
A.一直变小 B.一直变大
C.先变大后变小 D.先变小后变大
2.在做“凸透镜成像”实验时，在光屏上形成实像以后，用不透光的纸遮住透镜的上半部，则光屏上( ).
A.整个像变暗一些 B.像的上半部分消失
C.像的下半部分消失 D.像全部消失
3.某同学利用“研究凸透镜成像规律”的实验装置比较甲、乙、丙三个凸透镜的焦距大小，三次实验时，烛焰与凸透镜的题离均为20厘米，烛焰通过三个凸透镜成像的情况如下表所示，则三个凸透镜的焦距大小关系为( )
A.f甲f乙>f丙 D.无法判断
4.我们都做过“探究凸透镜成像规律”的实验，如图所示为该实验的装置图，实验时首先利用太阳光测出所使用的凸透镜的焦距f，请你认真思考以下的实验方法和过程，然后回答问题:
a.分别把点燃的蜡烛放在一倍焦距f和二倍焦距2f处，调整光屏到凸透镜的距离，观察并记录在屏上能否成像以及所成像的特点，经过分析总结得出凸透镜成像的规律;
b.除a中的做法外，还应该把蜡烛放在大于2f的某一位置和大于f、小于2f的某一位置，观察并记录对应的成像情况，才能总结得出凸透镜成像的规律；
c.把点燃的蜡烛从距凸透镜较远的位置逐渐移近，通过不断调整光屏到凸透镜的距离，观察并记录在屏上能否成像，以及所成像的特点，包括观察所成像随烛焰位置变化而变化的趋势，尤其是在f和2f处所成像的情况，从而总结得出凸透镜成像的规律; d.与c不同的是，将蜡烛从靠近凸透镜的位置逐渐远离，其他做法相同.
以上探究过程与方法中，科学合理的是 (填标号).
1 / 7 4章光的折射 透镜（透镜作图）
1．在方框重填上适当的透镜。
2．画出折射光线
3．老师让同学在甲图的方框内完成光学作图，图乙是小明画出的图形，请仿照乙图在丙图中在画出另一种光学元件，并画出完整的光路图．
4．如图所示，请根据凹透镜对光线的作用完成光路
5．完成图中的光路图． 2 / 7
6．请完成图中的光路图
7．请根据图中光线通过透镜前后的方向，在图中虚线框内画出适当的透镜符号。
8．如下图，处于主光轴上的物体AB经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定左焦点F的位置。
9．根据图中光线通过透镜前后的方向，在图中的虚线框内画出适当的透镜 3 / 7 10．在下图中的虚线框内的适当位置，填入符合要求的透镜．
11．（1）如图所示，在凸透镜的右焦点处有一平面镜垂直于主光轴放置．一束光𝐴𝐵经凸透镜和平面镜怎样传播？请画出光路图来．
（2）小明想通过竖直井道把太阳光引到地铁车站的𝑀点，请你帮他解决这一问题．你需要什么器材?请在图中画出光路图．
12．根据射入和射出的光线，在右图的方框中画出适当的光学器件。
13．在图中的每个方框内各有一个光学器件，请画出光学器件的示意图，并完成光路图。 4 / 7
14．在如图矩形中画上适当的透镜。
15．综合作图——光学黑箱：已知黑箱内有一只凹透镜和一只平面镜．请在黑箱内画出完整的光路，填上光学仪器，并标明凹透镜焦点F的位置．
答案
1．凸透镜 凹透镜 5 / 7 2．
3．
4．
5．
6．
7． 6 / 7 8．
9．
10．
11．
12．凸透镜
13．
14．略 7 / 7 15．
第1页/共22页 第四章 光的折射 透镜
一、选择题
1.一束光在空气中经凸透镜折射后，下列说法中正确的是
A. 一定是平行光束 B. 一定是会聚光束 C. 折射光束比原来的光束会聚一些 D. 一定是发散光束
2.如下图是把一副眼镜放在太阳光下，在地面上看到的情形，由此可以判断镜片是（ ）
A. 平面镜 B. 平板玻璃 C. 凸透镜 D. 凹透镜
3.电视机遥控器是靠红外线来实现对电视机控制，下列哪种物品遮挡在遥控器前，遥控器还能实现遥控的（ ）
A. 硬纸片 B. 厚玻璃 C. 薄木板 D. 薄铁皮
4.下列关于显微镜和望远镜的说法正确的是 （ ）
A. 天文望远镜能看见遥远的星体，是因为星体上的光线通过望远镜后所成的像比星体本身大得多
B. 显微镜可以将来自物体的光线经过两次放大后成一个倒立、放大的虚像
C. 望远镜可以用一组凹透镜和凹透镜组合而成
D. 显微镜可以用一组凸透镜和一组凹面镜组合而成
5.放映幻灯时，在屏幕上得到的是幻灯片上图象的（ ）
A. 正立放大的虚像 B. 正立放大的实像 C. 倒立放大的虚第2页/共22页 像 D. 倒立放大的实像
6.物理老师在实验室用某种方法在长方形玻璃缸内配制了一些白糖水．两天后，同学们来到实验室上课，一位同学用激光笔从玻璃缸的外侧将光线斜向上射入白糖水，发现了一个奇特的现象：白糖水中的光路不是直线，而是一条向下弯曲的曲线，如图所示．关于对这个现象的解释，同学们提出了以下猜想，其中能合理解释该现象的猜想是（ ）
