初二物理凸透镜成像规律测试题-人教实验版

人教版八年级物理5.3 透镜成像规律同步训练（含答案）一、选择题（本大题共10道小题）1. 将一个凸透镜正对太阳光，在距凸透镜10 cm处得到一个最小、最亮的光斑，若将一个物体放在凸透镜前30 cm处，则可在凸透镜的另一侧得到一个( )A. 倒立、缩小的实像B. 倒立、放大的实像C. 正立、缩小的实像D. 正立、放大的虚像2. 某凸透镜的焦距为10厘米，若物体在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜距离可能为( )A. 3厘米B. 13厘米C. 23厘米D. 33厘米3. 在“探究凸透镜成像的规律”时,当烛焰离透镜14 cm时成放大的实像,当烛焰离透镜8 cm时成放大的虚像,则这个透镜的焦距可能是( )A.4 cmB.7 cmC.10 cmD.16 cm4. 如图所示，烛焰在光屏上成清晰的像．当把蜡烛向左移动一段距离，要在光屏上再次成一个清晰的像，应该( )A. 保持凸透镜不动，光屏向左移B. 保持凸透镜不动，光屏向右移C. 保持凸透镜和光屏都不动D. 以上做法都不对5. 如图所示，是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是( )A. 放大镜B. 电影放映机C. 照相机D. 投影仪6. [多选题]如图所示,小明将凸透镜(f=10 cm)固定在光具座40 cm 的位置,用来探究凸透镜的成像规律。

下列说法中正确的是( )A.将蜡烛从焦点内某处向靠近透镜的方向移动过程中,像逐渐变小B.当光屏上成清晰像时,拿开光屏,眼睛在一定范围内仍能看到像C.将蜡烛放在10 cm刻度线处,移动光屏,在光屏上可以得到倒立、缩小的清晰像D.当光屏上成清晰像时,在靠近凸透镜左侧的位置放一远视镜片,向右移动光屏,光屏上仍能得到清晰的像7. 将一蜡烛放在装有水的烧瓶前,调整蜡烛和烧瓶至如图所示位置,在墙壁上得到清晰的像。

该像的性质是( )A.缩小的虚像B.放大的虚像C.缩小的实像D.放大的实像8. 小明在“探究凸透镜成像规律”的实验中,根据测得的数据得到了像距v跟物距u之间关系的图像,如图所示,则下列判断正确的是( )A.该凸透镜的焦距是20 cmB.当u=15 cm时,在光屏上能得到一个缩小的像C.把物体从距凸透镜15 cm处移动到30 cm处的过程中,像逐渐变小D.当u=25 cm时成放大的像,投影仪就是根据这一原理制成的9. 小明同学在做凸透镜成像规律的实验中，光屏上得到烛焰清晰的像，同组的小华不小心将手指尖触摸到凸透镜，这时光屏上( ) A. 出现手指的实像 B. 出现手指的影子C. 烛焰的像变得不完整D. 烛焰的像完整，但变暗10. 某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u 之间关系的图像，如图所示，下列判断正确的是( )A. 该凸透镜的焦距是4 cmB. 当u＝3.5 cm时，在光屏上能得到一个缩小的像C. 当u＝5 cm时成放大的像，投影仪就是根据这一原理制成D. 把物体从距凸透镜3 cm处移动到8 cm处的过程中，像逐渐变小二、填空题（本大题共5道小题）11. 将点燃的蜡烛和光屏放置在光具座上,再将焦距为30 cm的凸透镜甲放置在蜡烛和屏之间适当位置,在屏上得到清晰的缩小的实像;在透镜甲位置上换上焦距为20 cm的凸透镜乙,不改变蜡烛位置,将光屏(选填“靠近”或“远离”)透镜适当距离,就可以在光屏上得到清晰的(选填“放大”“缩小”或“等大”)的实像。

八年级物理上册《第五章凸透镜成像的规律》同步练习题含答案(人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．小红拿着爷爷的“放大镜”观看周围的物体时发现，近处的物体是正立、放大的，而稍远处的物体是倒立、放大的，更远处的物体则是倒立、缩小的。

针对这一现象，同学们经过讨论形成了下面四个问题。

你认为最具有探究价值且易于探究的科学问题是（）A．放大镜成像情况与哪些因素有关？B．放大镜所成物体的像有哪些种类？C．凸透镜成像情况与物体和凸透镜之间的距离有何关系？D．凸透镜成像的条件是什么？2．如图中所示，可判断出邮票到放大镜的距离A．小于焦距B．大于焦距，小于两倍焦距C．等于两倍焦距D．大于两倍焦距3．把一物体放在凸透镜的焦点处沿主光轴向远离透镜的方向移动（）A．像距逐渐增大像变大B．像距逐渐增大像变小C．像距逐渐变小像变大D．像距逐渐变小像变小4．如图为中国第一位女宇航员王亚平在太空授课隔着一滴悬浮的水球时被拍摄的一幅照片，由此可知王亚平通过水球（可看成凸透镜）成的像位于A．王亚平与水球之间B．水球内部C．拍摄相机的胶片上D．水球与拍摄相机之间5．赛赛有两个直径都为d的透镜，为辨别两透镜的种类，分别将它们正对太阳光，再把一张纸放在下方，在纸上分别得到大小不同的甲、乙两个光斑透镜与光斑的大小如图所示（d1＜d＜d2）．则根据这两个光斑，下列说法正确的是A．形成甲光斑的可能是凸透镜，形成乙光斑的一定是凹透镜B．形成甲光斑的可能是凹透镜，形成乙光斑的一定是凹透镜C．形成甲光斑的一定是凹透镜，形成乙光斑的可能是凸透镜D．形成甲光斑的一定是凸透镜，形成乙光斑的可能是凸透镜6．图中烛焰在光屏上成清晰放大的像，下列哪一操作可能使烛焰在光屏上成清晰缩小的像（）A．蜡烛、光屏都不动，透镜靠近光屏B．透镜不动，蜡烛、光屏向右移动C．透镜、光屏都不动，蜡烛向右移动D．透镜不动，蜡烛、光屏靠近透镜7．放映幻灯片时，想在屏幕山出现“F”画面，则幻灯片的插法应该选择（）A．B．C．D．8．如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为24cm时，在光屏上得到一个清晰缩小的实像。

人教版物理八年级上册5.3探究凸透镜成像规律实验真题1．（2020•鞍山）在探究“凸透镜成像规律”的实验中，将凸透镜固定在光具座上50cm刻度线处不动，移动蜡烛和光屏至如图所示的位置时，在光屏上得到烛焰清晰的像。

（1）该凸透镜的焦距为cm。

（2）将蜡烛移到10cm刻度线处，烛焰所成的像是（填“放大”、“缩小”或“等大”）的，生活中的（填“照相机”、“投影仪”或“放大镜”）利用了该原理工作。

（3）在烛焰和凸透镜之间放一眼镜的镜片，发现光屏上的像由清晰变模糊了。

将光屏向靠近凸透镜的方向移动适当距离后，光屏上再次呈现清晰的像，则该眼镜的镜片是（填“凸透镜”或“凹透镜”），可用于矫正（填“近视眼”或“远视眼”）。

（4）蜡烛随着燃烧而变短，为了使像仍能成在光屏中央，这时需要（填“向上”或“向下”）移动光屏。

2．（2020•锦州）在探究“凸透镜成像规律”的实验中，凸透镜的焦距为10cm。

（1）将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整烛焰、凸透镜和光屏三者的中心大致在。

（2）蜡烛、凸透镜和光屏在光具座上的位置如图所示，观察到光屏上有烛焰清晰的像（像未画出），该像是（填“正立”或“倒立”）、（填“放大”、“缩小”或“等大”）的实像。

生活中的（填“照相机”、“投影仪”或“放大镜”）就是利用这个原理制成的。

（3）实验过程中由于蜡烛燃烧变短，烛焰在光屏上的像将向移动。

为了使烛焰的像再次成在光屏中央，应将凸透镜向移动。

（两空均填“上”或“下”）3．（2020•盘锦）小明对如图甲所示的投影仪产生了兴趣，了解到投影仪主要由一个镜头（相当于一个凸透镜）和靠近镜头的液晶元件（相当于投影片）组成。

于是利用蜡烛（S为烛焰中心）、焦距f＝10cm的凸透镜和光屏等器材，探究屏幕上成放大像时物距应满足的条件。

（1）正确安装和调整器材后，保持透镜位置不动，将蜡烛从贴近透镜的位置向焦点移动，同时移动光屏，光屏上一直出现的是（填“光斑”或“像”）。

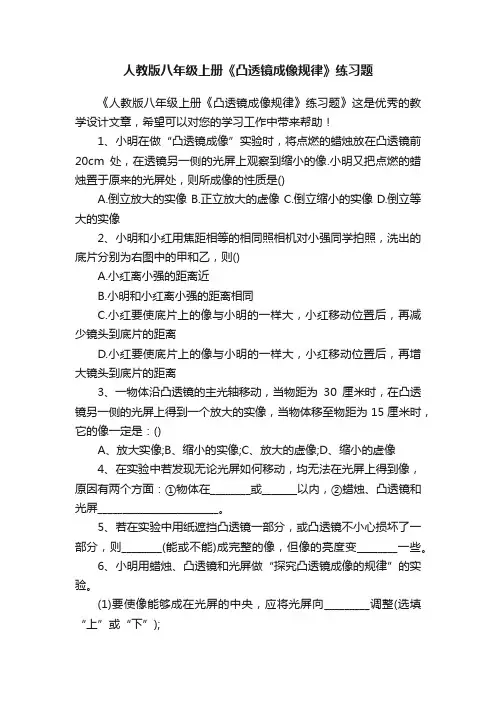

人教版八年级上册《凸透镜成像规律》练习题《人教版八年级上册《凸透镜成像规律》练习题》这是优秀的教学设计文章，希望可以对您的学习工作中带来帮助！1、小明在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20cm处，在透镜另一侧的光屏上观察到缩小的像.小明又把点燃的蜡烛置于原来的光屏处，则所成像的性质是()A.倒立放大的实像B.正立放大的虚像C.倒立缩小的实像D.倒立等大的实像2、小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为右图中的甲和乙，则()A.小红离小强的距离近B.小明和小红离小强的距离相同C.小红要使底片上的像与小明的一样大，小红移动位置后，再减少镜头到底片的距离D.小红要使底片上的像与小明的一样大，小红移动位置后，再增大镜头到底片的距离3、一物体沿凸透镜的主光轴移动，当物距为30厘米时，在凸透镜另一侧的光屏上得到一个放大的实像，当物体移至物距为15厘米时，它的像一定是：()A、放大实像;B、缩小的实像;C、放大的虚像;D、缩小的虚像4、在实验中若发现无论光屏如何移动，均无法在光屏上得到像，原因有两个方面：①物体在________或_______以内，②蜡烛、凸透镜和光屏________________________。

5、若在实验中用纸遮挡凸透镜一部分，或凸透镜不小心损坏了一部分，则________(能或不能)成完整的像，但像的亮度变________一些。

6、小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”的实验。

(1)要使像能够成在光屏的中央，应将光屏向_________调整(选填“上”或“下”);(2)实验过程中，当烛焰距凸透镜15cm时，移动光屏至某一位置，在光屏上得到一等大清晰的像，则该凸透镜的焦距是_________cm;(3)接着使烛焰向左移动5cm，此时应该将光屏向_________移到某一位置(选填“左”或“右”)，才能在屏上得到倒立、_________、清晰的实像7、小宇在做“探究凸透镜成像规律”实验，其实验装置的示意图如图所示。

5.3《凸透镜成像的规律》同步测试1.在“探究凸透镜成像规律”的实验中,某班学生在老师的要求下分成7个小组,使用焦距都是10 cm的凸透镜做实验.最后,老师将各组实验的结果画在了图中.图中1和1',2和2'…7和7'分别表示各组实验时蜡烛和对应像的位置.请你根据实验的要求和图中的信息,回答下列问题:(P、P'是与透镜距离等于2倍焦距的位置)(1)实验时,光具座水平放置,光具座上烛焰的中心、凸透镜的中心和光屏的中心应该处于.(2)从两组可以看出,当物体位于1倍焦距和2倍焦距之间时,所成的像是立、的实像.(3)从6、7两组可以看出,凸透镜成虚像时,像与物在侧(填“同”或“异”),且像是立的.(4)由图可知成实像时,当蜡烛远离凸透镜,像(填“远离”或“靠近”)凸透镜,且像变(填“大”或“小”).2.小芳做“探究凸透镜成像规律”的实验时,首先按下图完成仪器装配.(1)经过调节,光屏上得到了一个清晰的像,但像的位置偏高,为了使像能成在光屏的中央,应把蜡烛向(填“上”或“下”)调.(2)调节好蜡烛的高度后,小芳把蜡烛移到A点处,此时光屏上的像很模糊,为了得到清晰的像,应把光屏向(填“左”或“右”)移动,这次成的是立、的实像.(3)小芳再把蜡烛移到B点处,此时无论怎样调节光屏,光屏上始终接收不到像,这是因为此时成的是正立、放大的像,要想看到这个像,小芳观察的方法应该是.3.将一凸透镜正对太阳,可在距透镜20 cm处得到一个最小、最亮的光斑.若将一个物体放在此透镜前30 cm处,则可在透镜另一侧得到()A.倒立、缩小的实像B.正立、缩小的实像C.倒立、放大的实像D.正立、放大的虚像4.一个凸透镜的焦距为15 cm,将点燃的蜡烛放在离凸透镜14 cm处,经凸透镜所成的像是()A.正立、放大的虚像B.倒立、放大的实像C.倒立、缩小的实像D.正立、放大的实像5.小杨做凸透镜成像规律的实验.将焦距为10 cm的凸透镜固定在光具座上50 cm刻度线处,光屏和点燃的蜡烛位于凸透镜两侧,实验前调整烛焰中心、透镜中心和光屏中心在同一高度,如图所示.下列四个选项中,判断正确的是()A.若蜡烛放置在10 cm刻度线处,移动光屏,在光屏上不能呈现烛焰清晰的像B.若蜡烛放置在20 cm刻度线处,移动光屏,可在光屏上呈现烛焰清晰放大的实像C.若蜡烛放置在35 cm刻度线处,移动光屏,可在光屏上呈现烛焰清晰放大的实像D.若蜡烛放置在45 cm刻度线处,移动光屏,可在光屏上呈现烛焰清晰缩小的实像6.完成凸透镜成像规律的表格.在探究凸透镜成像的规律实验中,物体在移过处时,所成的像能从缩小的实像变为放大的实像;物体在移过处时,所成的像能从实像变为虚像.在凸透镜成实像时,物体距凸透镜越近,像距凸透镜,所成的像.7.如图所示,F是凸透镜的焦点,S是蜡烛火焰上的一点,试作出S的像S'.8.下列关于凸透镜成像特点的说法错误的是()A.实像都是倒立的,虚像都是正立的B.缩小的像都是实像,放大的像都是虚像C.缩小的像都是倒立的,放大的像可能是正立的,也可能是倒立的D.实像和物体分居在凸透镜的两侧,虚像和物体位于凸透镜的同侧9.如图所示,有一圆柱体PQ,放在凸透镜前图示的位置,它所成的像P'Q'的形状应该是下列选项中的()10.如图所示,F为凸透镜的两个焦点,A'B'为物体AB的像,则物体AB在()A.图中Ⅰ区域,比A'B'大,箭头方向向上B.图中Ⅱ区域,比A'B'大,箭头方向向下C.图中Ⅲ区域,比A'B'大,箭头方向向上D.图中Ⅳ区域,比A'B'小,箭头方向向下11.一支点燃的蜡烛放在凸透镜的主光轴上,当物距为25 cm 时,在凸透镜的另一侧光屏上能得到一个放大的烛焰的像.那么,当蜡烛移至离凸透镜10 cm时,烛焰经凸透镜所成的像一定是()A.倒立、放大的实像B.正立、放大的虚像C.正立、放大的实像D.倒立、缩小的实像12.小明做“探究凸透镜成像的规律”实验时,在光屏上得到烛焰清晰的缩小的像,然后他把燃烧的蜡烛和光屏互换位置,这时光屏上能看到()A.倒立、放大的像B.倒立、缩小的像C.正立、放大的像D.正立、缩小的像13.图中S'点为烛焰上S点的像,请通过作图标出透镜、一个焦点F的位置并完成光路图.14.在“探究凸透镜成像规律”的实验中:(1)正确安装并调节好装置后,小芳在如图甲所示的光屏上看到了烛焰清晰的像,则她看到的像是(填“倒立”或“正立”)、(填“放大”或“缩小”)的.(2)实验过程中由于蜡烛燃烧变短,烛焰在光屏上的像将向移动,为了使烛焰的像再次成在光屏中央,应将光屏向移动.(均填“上”或“下”)(3)实验中,若用不透明的硬纸板挡住凸透镜的上半部分,则光屏上的像(填序号).A.只出现烛焰像的上半部分B.只出现烛焰像的下半部分C.仍然是完整的,但像更小了D.仍然是完整的,且大小不变,只是变暗了(4)某小组实验时对图甲中的装置进行了改进:将蜡烛换成“F”字样的LED灯,在光屏上贴上方格纸,如图乙所示,请写出改进后的一个优点:.若图甲所示凸透镜的焦距为10 cm,则该小组的小明将图乙中发光物“F”置于离凸透镜13 cm处,移动贴有方格纸的光屏,则小明看到光屏上像的形状为,该像是一个(填“放大”或“缩小”)的像.15.一幅如图甲所示的漫画立在桌面上,小霞把一个装水的玻璃杯放在漫画前,惊奇地发现:透过水杯看到漫画中的老鼠变“胖”了,还掉头奔向猫,如图乙所示.小霞观察分析:装水的圆柱形玻璃杯横切面中间厚,边缘薄,起到(填“平面镜”“凸透镜”或“凹透镜”)的作用,使图片横向放大、颠倒,透过水杯看到的是老鼠的(填“实”或“虚”)像,此时老鼠到玻璃杯的距离满足(填“f<u<2 f”或“u>2 f”).若小霞将水杯继续(填“靠近”或“远离”)漫画,她透过水杯将会看到漫画中的老鼠逃离猫.16.如图所示,让一束白光经过三棱镜,在三棱镜后放置一凸透镜,将光屏放在B处时,观察到色光的颜色是,光屏先后在A、C两处时,观察到的现象有何不同:.答案解析1.【参考答案】(1)同一高度(2)1、2倒放大(3)同正(4)靠近小【解题思路】(1)烛焰中心、凸透镜中心和光屏中心在同一高度可以保证烛焰的实像能成在光屏的中央.(2)蜡烛在位置1、2时,物距在1倍焦距和2倍焦距之间,对应的像1'和2'是倒立、放大的实像.(3)6和7两个位置都是在1倍焦距内,对应的像6'和7'都和物体在凸透镜的同一侧,而且像是正立的.(4)将成实像的1、2、3、4、5和对应的像比较可以发现,当蜡烛远离凸透镜时,像靠近凸透镜且变小.2.【参考答案】(1)上(2)右倒放大(3)虚从凸透镜的右侧透过凸透镜去观察【解题思路】(1)为了使像成在光屏的中央,要调整烛焰、凸透镜、光屏三者的中心在同一高度上,由题图可知,烛焰位置偏低,因此要把蜡烛向上调.(2)当蜡烛在A点时, f<u<2f,根据凸透镜成像规律可知,该条件下得到的清晰像为倒立、放大的实像,且此时v>2f,因此应把光屏向右移动.(3)B点位于1倍焦距以内,所以蜡烛在B点时,成的是正立、放大的虚像,且像与蜡烛在凸透镜的同侧,即都在凸透镜的左侧,因此要从凸透镜右侧透过凸透镜去观察.3.C【解题思路】将凸透镜正对太阳光,在距透镜20 cm处得到一个最小、最亮的光斑,这个光斑就是焦点,焦点到凸透镜光心的距离就是焦距,所以该凸透镜的焦距f=20 cm.物距为30 cm,物距大于一倍焦距小于二倍焦距,物体通过该凸透镜成倒立、放大的实像.4.A【解题思路】物距小于一倍焦距,成正立、放大的虚像.5.C【解题思路】当蜡烛放置在10 cm刻度线处时,物距u1=40 cm,u1>2f,此时移动光屏,可在光屏上得到烛焰倒立、缩小的实像,A选项错误;当蜡烛放置在20 cm刻度线处时,物距u2=30 cm,u2>2f,此时移动光屏,可以在光屏上得到烛焰倒立、缩小的实像,B选项错误;当蜡烛放置在35 cm刻度线处时,物距u3=15 cm,2f>u3>f,此时移动光屏,可以在光屏上得到烛焰倒立、放大的实像,C选项正确;当蜡烛放置在45 cm刻度线处时,物距u4=5 cm,u4<f,此时烛焰成正立、放大的虚像,虚像无法用光屏承接,D选项错误.6.【参考答案】如表所示.二倍焦距焦点越远越大7.【参考答案】如图所示.8.B【解题思路】缩小的像都是实像,放大的像可能是虚像,也可能是实像,故B错误.9.B【解题思路】圆柱体的右边Q在f和2f之间,所成的像是倒立、放大的实像;圆柱体的左边P在2f以外,所成的像是倒立、缩小的实像,且右边Q的像距比左边P的像距大.故选B.10.C【解题思路】凸透镜成实像时,像是倒立的,像A'B'位于一倍焦距和二倍焦距之间,则物体AB应在二倍焦距之外.像位于主光轴的上方,物体应在主光轴的下方.故C正确.11.B【解题思路】因为u=25 cm时成放大的实像,所以f<25 cm<2f,因此12.5 cm<f<25 cm,当蜡烛移至离凸透镜10 cm时,即u=10 cm,u<f,所以此时烛焰经凸透镜所成的像一定是正立、放大的虚像.12.A【解题思路】探究凸透镜成像的规律时,在光屏上得到烛焰清晰的缩小的像,此时u>2f>v>f,把燃烧的蜡烛和光屏互换位置,则f<u<2f<v,此时在光屏上得到倒立、放大的实像. 13.【参考答案】如图所示.【解题思路】连接SS'与主光轴交于O点,O点为凸透镜的光心,过O点垂直主光轴作出凸透镜;根据焦点的定义,由点S发出的平行于主光轴的光线经凸透镜折射后,会聚到S'点上,此时折射光线与主光轴的交点便是焦点F.14.【参考答案】(1)倒立缩小(2)上上(3)D(4)实验现象更明显、便于观察比较等(答一点,答案合理即可) 放大【解题思路】(1)由题图可知,物距大于像距,并且能在光屏上成实像,蜡烛一定在二倍焦距之外,成的是倒立、缩小的实像.(2)实验过程中,燃烧的蜡烛逐渐变短,相当于光源向下移动,根据过凸透镜光心的光传播方向不变可知,光屏上的像将逐渐向上移动,因此,为了使像成在光屏的中心,应向上移动光屏. (3)遮住凸透镜的上半部分,物体上任意一点射向凸透镜下半部分的光线,经凸透镜折射后,照样能会聚成像,像的大小不发生变化,只是折射光线减少了,会聚成的像变暗,故选D.(4)已知凸透镜的焦距为10 cm,此时物距在一倍焦距与二倍焦距之间,所以物体通过凸透镜成的是倒立、放大的实像,且像与物是上下左右颠倒的.15.【参考答案】凸透镜实f<u<2f靠近【解题思路】装水的圆柱形玻璃杯横切面中间厚,边缘薄,形成水凸透镜.题图乙中老鼠的像与题图甲中的老鼠相比,是放大的,左右颠倒的实像,所以此时的物距在一倍焦距和二倍焦距之间,即f<u<2f.当物距小于一倍焦距时,物体成正立、放大的虚像,因此若想透过水杯看到漫画中的老鼠逃离猫,应将水杯继续靠近漫画.16.【参考答案】白色光屏上彩色光带顺序相反【解题思路】白光经三棱镜折射后会发生色散现象,可以看到七种色光,七种色光经凸透镜折射后会聚于B处,七种色光混合又会变成白色光,所以在B处放一光屏,可观察到光的颜色为白色;由题图可知,彩色光带经过B处后上下顺序颠倒,所以先后在A、C两处观察,光屏上的彩色光带顺序是相反的.。

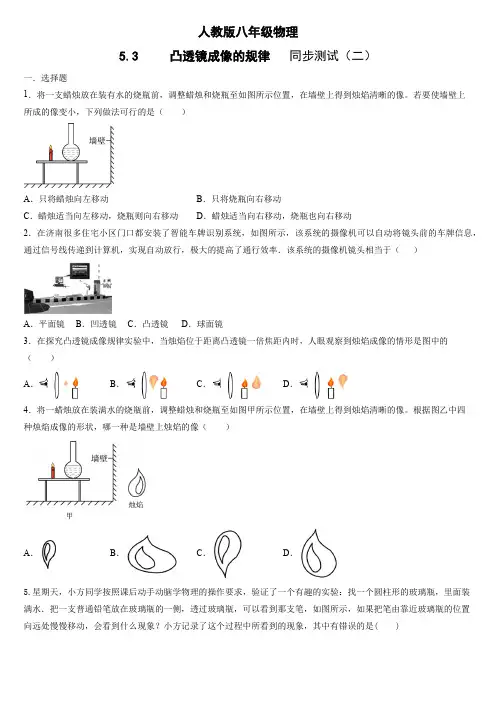

人教版八年级物理5.3 凸透镜成像的规律同步测试（二）一．选择题1．将一支蜡烛放在装有水的烧瓶前，调整蜡烛和烧瓶至如图所示位置，在墙壁上得到烛焰清晰的像。

若要使墙壁上所成的像变小，下列做法可行的是（）A．只将蜡烛向左移动B．只将烧瓶向右移动C．蜡烛适当向左移动，烧瓶则向右移动D．蜡烛适当向右移动，烧瓶也向右移动2．在济南很多住宅小区门口都安装了智能车牌识别系统，如图所示，该系统的摄像机可以自动将镜头前的车牌信息，通过信号线传递到计算机，实现自动放行，极大的提高了通行效率．该系统的摄像机镜头相当于（）A．平面镜 B．凹透镜 C．凸透镜 D．球面镜3．在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距内时，人眼观察到烛焰成像的情形是图中的（）A．B．C．D．4．将一蜡烛放在装满水的烧瓶前，调整蜡烛和烧瓶至如图甲所示位置，在墙壁上得到烛焰清晰的像。

根据图乙中四种烛焰成像的形状，哪一种是墙壁上烛焰的像（）A．B．C．D．5.星期天，小方同学按照课后动手动脑学物理的操作要求，验证了一个有趣的实验：找一个圆柱形的玻璃瓶，里面装满水．把一支普通铅笔放在玻璃瓶的一侧，透过玻璃瓶，可以看到那支笔，如图所示，如果把笔由靠近玻璃瓶的位置向远处慢慢移动，会看到什么现象？小方记录了这个过程中所看到的现象，其中有错误的是( )A．先成虚像，后成实像 B．笔尖一直变长变大C．到某一位置时，笔尖突然改变方向 D．笔尖先变长变大，后变短变小6．如图是小普用手机、透镜和纸盒自制简易“投影仪”，它能将手机上的画面放大投射到白墙上。

下列说法不正确的是（）A．白墙上呈现的是手机画面倒立、放大的实像B．若用不透明的硬纸板遮住透镜的一部分，白墙上的画面将不再完整C．手机屏幕到透镜的距离应在透镜的一倍焦距和二倍焦距之间D．从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射7．如图是凸透镜的应用实例，其中属于物距大于2倍焦距的是（）A．投影仪B．手机扫码C．放大镜D．广告灯8.如图所示，凸透镜竖直放置，凸透镜焦距f，现有一点光源S在凸透镜左侧以凸透镜两倍焦距处为圆心，在经过主光轴的竖直平面内做顺时针圆周运动，直径为D，且f＜D＜2f，则在下列关于点光源所成的像的运动轨迹的各图中，正确的是（）A． B． C． D．二．填空题9 如图所示，在用光具座研究凸透镜成像规律的实验时，保持凸透镜位置不变，先后把烛焰放在a、b、c、d各点，并分别调整光屏的位置，则烛焰放在点______，屏上出现的像最小。

5.3 凸透镜成像的规律一．选择题（共6小题）1．小丽在探究“凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏的位置如图时，在光屏的中央承接到了烛焰清晰的像。

则下列说法不正确的是（）A．图中光屏上的像与投影仪成像性质相同B．小丽用不透明的书挡住烛焰的上半部分，光屏上仍能成完整的像C．如果将图中光屏和蜡烛换个位置，光屏上仍能承接清晰的像，成像性质与投影仪成像相同D．小丽摘下自己戴的近视眼镜，将镜片放在图中蜡烛和透镜之间，应将光屏向右移动才能承接清晰的像2．如图1所示是十字路口处安装的监控摄像头，图2中A、B是同一辆汽车经过十字路口时，监控摄像头先后拍下的两张照片。

下列分析中正确的是（）A．监控摄像头工作原理与投影仪相同B．摄像头的镜头拍摄的是正立，缩小的实像C．照片中几乎看不见车内的人，但车的外表却很清晰，因为车是光源D．由照片A、B可以看出汽车是迎着摄像头方向行驶3．目前，移动支付已经进入“刷脸时代”，消费者面对摄像头，摄像头相当于凸透镜，系统自动拍照，扫描面部特征，确认身份信息后，即可完成交易。

无需钱包或手机，整个交易过程不超过5s。

由此应用到的物理知识，下列说法正确的是（）A．“刷脸支付”过程，人脸是光源B．凸透镜可以成正立的实像C．扫描仪获取的信息是人脸反射的光再经过摄像头对光的折射形成的D．人体面部不同部位的肤色有差异但对各种色光的反射能力相同4．小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景。

以下说法中正确的是（）A．甲图中成的是实像；乙图中成的是虚像B．甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机C．甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜l倍焦距以内D．甲图中凸透镜靠近书本，所成的像变小；乙图中凸透镜远离书本，成的像也变小5．如图所示是用来“探究凸透镜成像规律”的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到放大的像。

初中物理人教版八年级上册5.3凸透镜成像的规律练习题一、练习题1.将一个凸透镜正对着太阳光，在距凸透镜20cm的纸上接到一个很小的亮斑．当将一个物体放在距这个透镜50cm处时，在凸透镜的另一侧可以得到（）A. 倒立、放大的实像B. 倒立、缩小的实像C. 正立、放大的实像D. 正立、缩小的实像2.凸透镜放在蜡烛和光屏之间，在屏上恰好能成一倒立放大的实像，如果用硬纸板遮住透镜的上半部分，这时屏上的像会：（）A. 只存在下半部分；B. 只存在上半部分；C. 消失；D. 仍能成完整的像，只是像稍暗些。

3.两束光线通过凸透镜后：（）A. 一定相交于一点B. 一定会聚于焦点C. 一定靠拢但不一定相交D. 一定发散4.下列光学器件中，能对光线起发散作用的是（）A. 平面镜B. 凸透镜C. 凹透镜D. 凹面镜5.手握放大镜，隔着放大镜看物体，则看到的（）A. 只能是正立放大的像B. 只能是倒立缩小的像C. 只能是倒立放大的像D. 前三种像都可以看到6.物体距凸透镜20cm处，在光屏上得到缩小的像，则应选择的凸透镜的焦距为（）A. 5cmB. 10cmC. 15cmD. 20cm7.物体距凸透镜20cm处，在光屏上得到放大的像，则应选择的凸透镜的焦距为（）A. 5cmB. 10cmC. 15cmD. 20cm8.在距凸透镜20cm的光屏上，得到缩小的像，则应选择的凸透镜的焦距为（）A. 5cmB. 10cmC. 15cmD. 20cm9.在距凸透镜20cm的光屏上，得到放大的像，则应选择的凸透镜的焦距为（）A. 5cmB. 1 0cmC. 15cmD. 20cm10.物体距离凸透镜8cm时，在透镜另一侧光屏上成一个清晰放大的实像，若保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像。

则凸透镜的焦距为（）A. f<2cmB. 2cm<f<4cmC. 4cm<f<5cmD. 5cm<f<8cm11.在探究凸透镜成像的实验中，蜡烛到光屏的距离为50 cm保持不变，某同学将一个焦距为10 cm的透镜从光屏移向蜡烛的过程中，下列说法正确的是（）A. 能在屏上成一次清晰的像B. 能在屏上成二次清晰的像C. 能在屏上成三次清晰的像D. 不能在屏上成清晰的像12.一个焦距是10cm的凸透镜，当物体从离透镜20cm处逐渐移向30cm处的过程中（）A. 像逐渐变大，像距逐渐变小B. 像逐渐变小，像距逐渐变大C. 像逐渐变大，像距逐渐变大D. 像逐渐变小，像距逐渐变小13.在做“探究凸透镜成像的规律”的实验中：（1）所选用的仪器有蜡烛、凸透镜、光屏、光具座以及________。

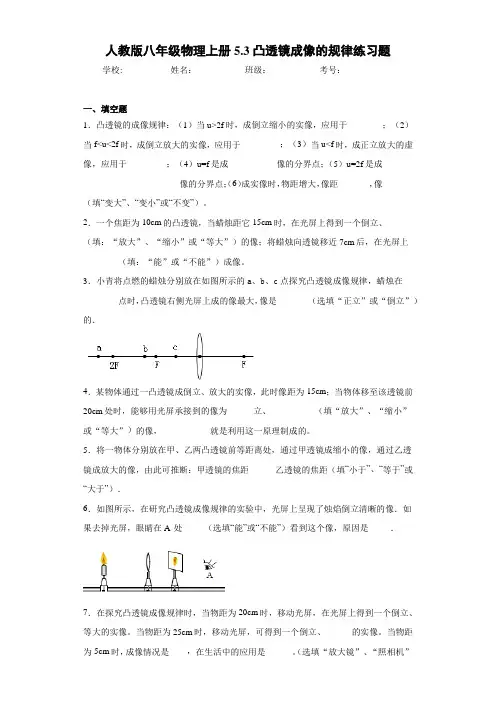

人教版八年级物理上册5.3凸透镜成像的规律练习题学校:___________姓名：___________班级：___________考号：___________一、填空题1．凸透镜的成像规律：（1）当u>2f时，成倒立缩小的实像，应用于________；（2）当f<u<2f时，成倒立放大的实像，应用于_________；（3）当u<f时，成正立放大的虚像，应用于_________；（4）u=f是成___________像的分界点；（5）u=2f是成______________________像的分界点；（6）成实像时，物距增大，像距_______，像_______（填“变大”、“变小”或“不变”）。

2．一个焦距为10cm的凸透镜，当蜡烛距它15cm时，在光屏上得到一个倒立、______（填：“放大”、“缩小”或“等大”）的像；将蜡烛向透镜移近7cm后，在光屏上________（填：“能”或“不能”）成像。

3．小青将点燃的蜡烛分别放在如图所示的a、b、c点探究凸透镜成像规律，蜡烛在________点时，凸透镜右侧光屏上成的像最大，像是________（选填“正立”或“倒立”）的．4．某物体通过一凸透镜成倒立、放大的实像，此时像距为15cm；当物体移至该透镜前20cm处时，能够用光屏承接到的像为______立、__________（填“放大”、“缩小”或“等大”）的像，___________就是利用这一原理制成的。

5．将一物体分别放在甲、乙两凸透镜前等距离处，通过甲透镜成缩小的像，通过乙透镜成放大的像，由此可推断：甲透镜的焦距______乙透镜的焦距（填“小于”、“等于”或“大于”）．6．如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像．如果去掉光屏，眼睛在A 处_____（选填“能”或“不能”）看到这个像，原因是_____．7．在探究凸透镜成像规律时，当物距为20cm时，移动光屏，在光屏上得到一个倒立、等大的实像。
