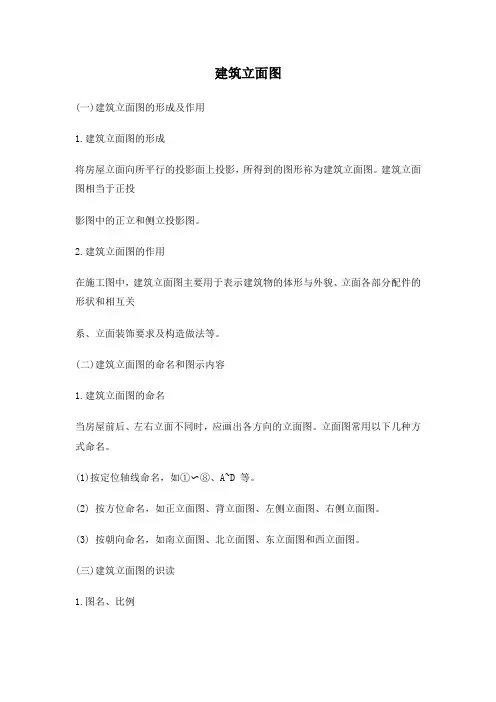

建筑立面图
(一)建筑立面图的形成及作用
1.建筑立面图的形成
将房屋立面向所平行的投影面上投影，所得到的图形祢为建筑立面图。建筑立面图相当于正投
影图中的正立和侧立投影图。
2.建筑立面图的作用
在施工图中，建筑立面图主要用于表示建筑物的体形与外貌、立面各部分配件的形状和相互关
系、立面装饰要求及构造做法等。
(二)建筑立面图的命名和图示内容
1.建筑立面图的命名
当房屋前后、左右立面不同时，应画出各方向的立面图。立面图常用以下几种方式命名。
(1)按定位轴线命名，如①〜⑧、A~D 等。
(2) 按方位命名，如正立面图、背立面图、左侧立面图、右侧立面图。
(3) 按朝向命名，如南立面图、北立面图、东立面图和西立面图。
(三)建筑立面图的识读
1.图名、比例 在建筑立面图的下方注写图名和比例。图 2-3 即建筑物的南立面图，绘制比例为 1:100。
2.建筑物两端的定位轴线及其编号
建筑立面图中一般只画出两端的定位轴线及其编号，以便与平面图对照。图 2-3
所示的南立面
图中标出轴线①和⑧。
3.房屋的外形及建筑细部的形式和位置
在建筑立面图中要表示出门窗、屋顶、雨篷、阳台、台阶、雨水管、水斗等细部结构的形状和
做法以及室外地坪线、房屋的勒脚、外部装饰及墙面分格线。在图 2-3 中立面图表示出了门、窗、
台阶、雨水管的位置。
4.各部位的标高
立面图上各部位的高度主要用标高表示。立面图中注出室外地坪、底层地面、门窗洞口、阳台、
檐口、雨篷、房屋的最高顶面的标高。
5.注写有关的符号及文字
立面图中表达不清楚的部分应做详图，在需画详图的部位要注出详图索引符号。外墙面的材料
及做法一般用文字说明。从图中的文字可知，该楼房外墙表面采用水泥石灰砂浆抹面并拉毛。 五、建筑剖面图
(一)建筑剖面图的形成及作用
1.建筑剖面图的形成
假想用一个或两个铅垂的剖切平面把房屋切开后所得到的视图称为建筑剖面图，简称剖面图。

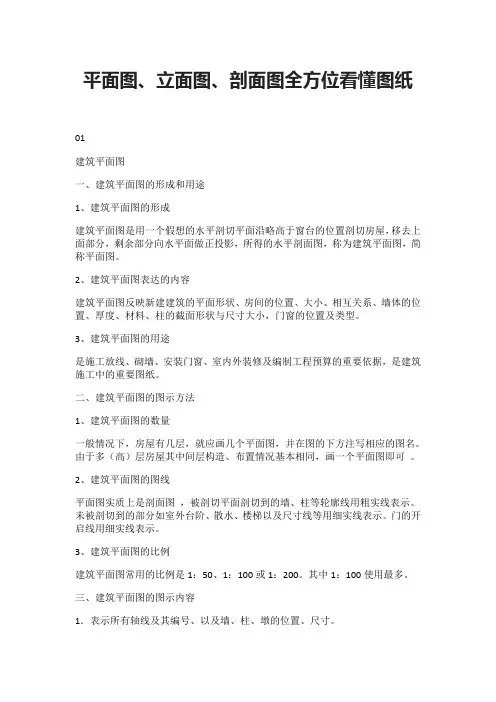

平面图、立面图、剖面图全方位看懂图纸
01
建筑平面图
一、建筑平面图的形成和用途
1、建筑平面图的形成
建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容
建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
3、建筑平面图的用途
是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
二、建筑平面图的图示方法
1、建筑平面图的数量
一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可 。
2、建筑平面图的图线
平面图实质上是剖面图 ，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。门的开启线用细实线表示。
3、建筑平面图的比例
建筑平面图常用的比例是1：50、1：100或1：200。其中1：100使用最多。
三、建筑平面图的图示内容
1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。 2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号
9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
建筑平面图、立面图、剖面图介绍
01
建筑平面图
1、建筑平面图的形成
建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖
切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水
平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容
建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互
关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门
窗的位置及类型。
3、建筑平面图的用途
是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重
要依据，是建筑施工中的重要图纸。
1、建筑平面图的数量
一般情况下，房屋有几层，就应画几个平面图，并在图的下方注
写相应的图名。由于多（高）层房屋其中间层构造、布置情况基
本相同，画一个平面图即可。
2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用
粗实线表示。未被剖切到的部分如室外台阶、散水、楼梯以及尺
寸线等用细实线表示。门的开启线用细实线表示。
3、建筑平面图的比例
建筑平面图常用的比例是1：50、1：100或1：200。其中1：100
使用最多。
1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、
雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备
的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号
9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分
水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防
梯及其它构筑物、索引符号等。
（一）底层平面图的识读
博学笃行 自强不息
1

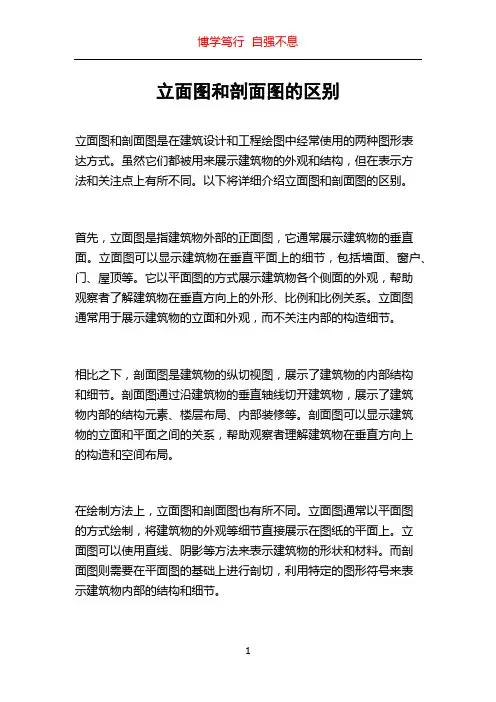

立面图和剖面图的区别
立面图和剖面图是在建筑设计和工程绘图中经常使用的两种图形表达方式。虽然它们都被用来展示建筑物的外观和结构，但在表示方法和关注点上有所不同。以下将详细介绍立面图和剖面图的区别。
首先，立面图是指建筑物外部的正面图，它通常展示建筑物的垂直面。立面图可以显示建筑物在垂直平面上的细节，包括墙面、窗户、门、屋顶等。它以平面图的方式展示建筑物各个侧面的外观，帮助观察者了解建筑物在垂直方向上的外形、比例和比例关系。立面图通常用于展示建筑物的立面和外观，而不关注内部的构造细节。
相比之下，剖面图是建筑物的纵切视图，展示了建筑物的内部结构和细节。剖面图通过沿建筑物的垂直轴线切开建筑物，展示了建筑物内部的结构元素、楼层布局、内部装修等。剖面图可以显示建筑物的立面和平面之间的关系，帮助观察者理解建筑物在垂直方向上的构造和空间布局。
在绘制方法上，立面图和剖面图也有所不同。立面图通常以平面图的方式绘制，将建筑物的外观等细节直接展示在图纸的平面上。立面图可以使用直线、阴影等方法来表示建筑物的形状和材料。而剖面图则需要在平面图的基础上进行剖切，利用特定的图形符号来表示建筑物内部的结构和细节。
博学笃行 自强不息
2
此外，立面图和剖面图的应用场景也有所区别。立面图通常用于展示建筑物的外观设计，包括建筑物的立面比例、形状、窗户和门的位置等。它在建筑设计、城市规划和景观设计等领域中被广泛使用。而剖面图主要用于展示建筑物的内部结构和空间布局，在建筑设计和工程施工过程中起到了重要的指导作用。剖面图在建筑设计、工程施工、室内设计等领域中被广泛使用。
总之，立面图和剖面图都是展示建筑物外观和结构的重要工具。立面图以平面图的方式展示建筑物的正面图，通常用于展示建筑物的外观设计；而剖面图是建筑物的纵切视图，主要用于展示建筑物的内部结构和空间布局。它们在绘制方法、应用场景和关注点上都有所不同，但它们共同为建筑设计和工程绘图提供了重要的信息和指导。
