建筑立面图及剖面图

建筑施⼯图的识读，平⾯图、⽴⾯图、剖⾯图识读要点及注意事项建筑⼯程施⼯图是⽤来指导施⼯的⼀整套图纸，它将拟建房屋的内外形状、⼤⼩以及各部分的构造、结构、装饰、设备等，按照建筑⼯程制图的规定，⽤投影⽅法详细准确的表⽰出来。

建筑⼯程施⼯图按照专业分⼯不同，可分为建筑施⼯图、结构施⼯图、设备施⼯图。

在前期还应提供岩⼟⼯程详细勘察报告。

施⼯图的图⽰⽅法与常⽤符号1）⽐例建筑的形体庞⼤⽽复杂，绘图时需要⽤各种不同的⽐例，对于整座建筑物和建筑局部详图⼀般缩⼩画出。

常⽤⽐例的选⽤见下表：2）定位轴线及编号3）标⾼符号4）索引符号与详图符号5）常⽤建筑材料图例（⼆）、建筑施⼯图建筑施⼯图识读要点1、建筑施⼯图中的图样是依据正投影法原理绘制的。

2、房屋的平、⽴、剖⾯图采⽤⼩⽐例绘制，对⽆法表达清楚的部分，采⽤⼤⽐例绘制的建筑详图来进⾏表达。

3、房屋构、配件以及所使⽤的建筑材料均采⽤国标规定的图例或代号来表⽰。

4、为了使建筑施⼯图中的各图样重点突出、活泼美观，采⽤了多种线型来绘制。

施⼯总说明1）施⼯说明：主要说明⼯程的设计概况，⼯程做法中采⽤的标准图集代号，以及在施⼯图中不易⽤图样⽽必须采⽤⽂字加以表达的内容，如材料的选⽤、饰⾯的颜⾊、环保要求、施⼯注意事项、采⽤新材料、新⼯艺的情况等。

2）⼯程做法表：是对建筑物各部位构造、做法、层次、选材、尺⼨、施⼯要求等的详细说明。

是现场施⼯和备料、施⼯监理、⼯程预决算的重要技术⽂件。

3）门窗表：⼀栋房屋所使⽤的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺⼨规格等相应内容，以备施⼯预算所需。

总平⾯图总平⾯图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。

2. 图例、名称和绘图⽐例。

建筑物、构筑物等均采⽤图例来表⽰,并注明建筑物、构筑物的名称。

建筑总平⾯图的绘制⽐例⼀般采⽤ 1：500、1：1000、1：2000。

3. 表明标⾼。

建筑物⾸层地⾯标⾼、室外地坪标⾼。

建筑平面图、立面图、剖面图介绍01建筑平面图1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。

2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。

3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。

1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。

由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。

2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。

未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。

门的开启线用细实线表示。

3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。

其中1：100使用最多。

1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。

2．表示出所有房间的名称及其门窗的位置、编号、与大小。

3．注出室内外的有关尺寸及室内楼地面的标高。

4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。

5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。

6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。

7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。

8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。

10．底层平面图左下方或右下方画出指北针。

11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。

（一）底层平面图的识读1．了解平面图的图名、比例。

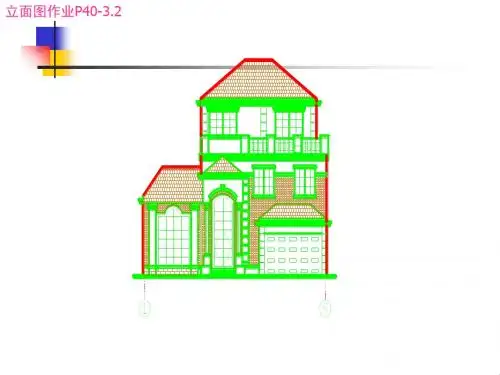

立面图就是把建筑的立面用水平投影的方式画出的图形，主要应表示的内容体现建筑造型的特点，要选择绘制代表性的立面。

剖面图是用剖切平面在建筑平面图的横向或纵向沿建筑物的主要入口，窗洞口，楼梯等位置上将建筑物假想的垂直剖开，然后移去不需要的部分，再把剩余的部分按某一水平方向进行投影而绘制的图形，主要是反映建筑内部层高、层数不同、内外空间比较复杂的部位，这是立面和平面无法表达清楚的.截面图就是截取某一面的详图！立面图主要要表达清楚以下内容：1.两端轴线编号，立面转折较复杂时可用展开立面表示，但应准确注明转角处的轴线编号；2.立面外轮廓及主要结构和建筑构造部件的位置，如墙顶、檐口、柱、变形缝、室外楼梯和垂直爬梯、室外空调机搁板、阳台、栏杆、台阶、坡道、花台、雨篷、勒脚、门窗、洞口、门头、雨水管，以及其他装饰构件、线脚和粉刷分格线等，以及关键控制标高的标注等；外墙的留洞应注尺寸与标高或高度尺寸(宽X高X深及定位关系尺寸)；3.平、剖面未能表示出来的屋顶、檐口、女儿墙、窗台以及其他装饰构件、线脚等的标高或高度；4.在平面图上表达不清的窗编号；5.各部分装饰用料名称或代号，构造节点详图索引；6.图纸名称、比例；7.各个方向的立面应绘齐全，但差异小、左右对称的立面或部分不难推定的立面可简略；内部院落或看不到的局部立面，可在相关剖面图上表示，若剖面图未能表示完全时，则需单独绘出。

剖面图主要要表达清楚以下内容：1.剖视位置应选在层高不同、层数不同、内外部空间比较复杂，具有代表性的部位；建筑空间局部不同处以及平面、立面均表达不清的部位，可绘制局部剖面。

2.墙、柱、轴线和轴线编号；3.剖切到或可见的主要结构和建筑构造部件，如室外地面、底层地(楼)面、地坑、地沟、各层楼板、夹层、平台、吊顶、屋架、屋顶、天窗、挡风板、檐口、女儿墙、爬梯、门、窗、楼梯、台阶、坡道、散水、平台、雨篷、洞口及其他装修等可见的内容；4.高度尺寸外部尺寸：门、窗、洞口高度、层间高度、室内外高差、女儿墙高度、总高度；内部尺寸：地坑(沟)深度、隔断、内窗、洞口、平台、等；5.标高主要结构和建筑构造部件的标高，如地面、楼面(含地下室)、平台、吊顶、屋面板、屋面檐口、女儿墙顶、高出屋面的建筑物、构筑物及其他屋面特殊构件等的标高，室外地面标高；6.节点构造详图索引号；7.图纸名称、比例。

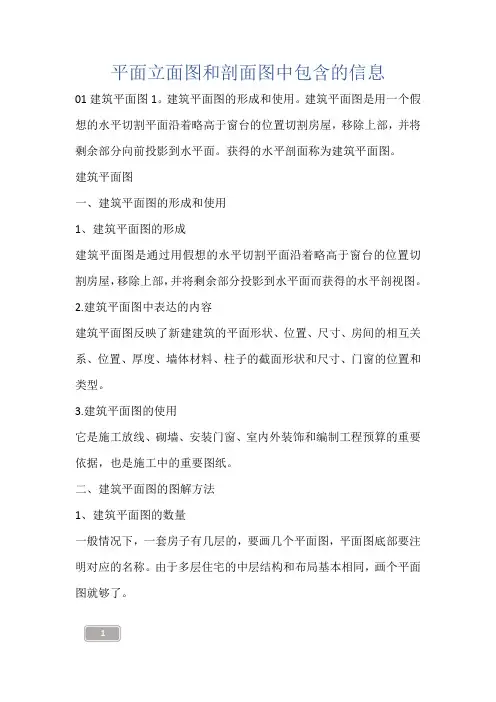

平面立面图和剖面图中包含的信息01建筑平面图1。

建筑平面图的形成和使用。

建筑平面图是用一个假想的水平切割平面沿着略高于窗台的位置切割房屋，移除上部，并将剩余部分向前投影到水平面。

获得的水平剖面称为建筑平面图。

建筑平面图一、建筑平面图的形成和使用1、建筑平面图的形成建筑平面图是通过用假想的水平切割平面沿着略高于窗台的位置切割房屋，移除上部，并将剩余部分投影到水平面而获得的水平剖视图。

2.建筑平面图中表达的内容建筑平面图反映了新建建筑的平面形状、位置、尺寸、房间的相互关系、位置、厚度、墙体材料、柱子的截面形状和尺寸、门窗的位置和类型。

3.建筑平面图的使用它是施工放线、砌墙、安装门窗、室内外装饰和编制工程预算的重要依据，也是施工中的重要图纸。

二、建筑平面图的图解方法1、建筑平面图的数量一般情况下，一套房子有几层的，要画几个平面图，平面图底部要注明对应的名称。

由于多层住宅的中层结构和布局基本相同，画个平面图就够了。

2.建筑平面图画线平面图本质上是剖面图，由切割平面切割的墙和柱的轮廓线用粗实线表示。

户外台阶、围裙、楼梯、尺寸线等未切割部分用细实线表示。

门的开口线用细实线表示。

3.建筑平面图比例建筑平面图常见的比例是1: 50、1: 100或1: 200。

其中1: 100是最常用的。

三、建筑平面图的图形内容1.标明所有轴线及其数量，以及墙、柱和桥墩的位置和尺寸。

2.标明所有房间的名称以及门窗的位置、数量和尺寸。

3.注意室内外尺寸和室内楼层标高。

4.标明电梯和楼梯的位置，楼梯的升降方向和主要尺寸。

5.标明阳台、遮阳棚、台阶、斜坡、烟道、通风管道、管井、消防梯、雨水管、围裙、排水沟、花池等的位置和尺寸。

6.画出室内设备的位置和形状，如洁具、水池、工作台、隔断、重要设备等。

7.标明地下室、坑、天沟、墙上预留洞、高窗等尺寸。

8.剖面的切割符号和编号也应绘制在底部平面图上9.标记相关零件的详细索引符号。

10.在底部平面图的左下方或右侧绘制北箭头。

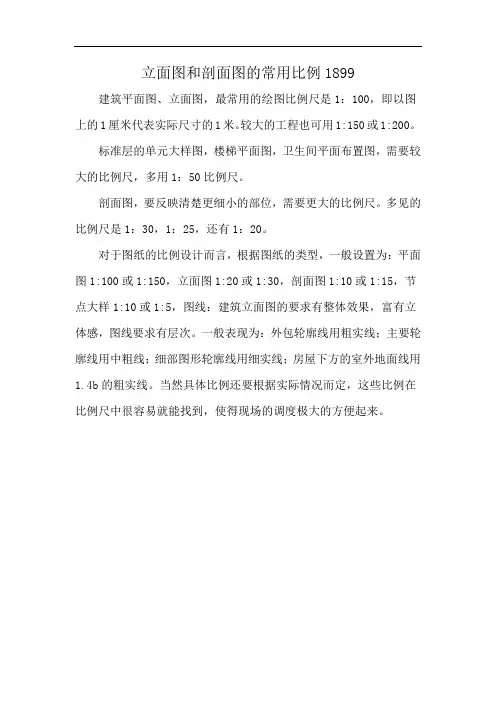

立面图和剖面图的常用比例1899 建筑平面图、立面图，最常用的绘图比例尺是1：100，即以图上的1厘米代表实际尺寸的1米。

较大的工程也可用1:150或1:200。

标准层的单元大样图，楼梯平面图，卫生间平面布置图，需要较大的比例尺，多用1：50比例尺。

剖面图，要反映清楚更细小的部位，需要更大的比例尺。

多见的比例尺是1：30，1：25，还有1：20。

对于图纸的比例设计而言，根据图纸的类型，一般设置为：平面图1:100或1:150，立面图1:20或1:30，剖面图1:10或1:15，节点大样1:10或1:5，图线：建筑立面图的要求有整体效果，富有立体感，图线要求有层次。

一般表现为：外包轮廓线用粗实线；主要轮廓线用中粗线；细部图形轮廓线用细实线；房屋下方的室外地面线用1.4b的粗实线。

当然具体比例还要根据实际情况而定，这些比例在比例尺中很容易就能找到，使得现场的调度极大的方便起来。
