目次１总则２一般规定３图例４图样画法本标准用词说明１总则１．０．１为了使建筑专业、室内设计专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
１．０．２本标准适用于下列制图方式绘制的图样：１手工制图；２计算机制图。
１．０．３本标准适用于建筑专业和室内设计专业下列的工程制图：１新建、改建、扩建工程的各阶段设计图、竣工图；２原有建筑物、构筑物等的实测图；３通用设计图、标准设计图。
１．０．４建筑专业、室内设计专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）以及国家现行的有关强制性标准、规范的规定。
２一般规定２．１图线２．１．１图线的宽度ｂ，应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）中（图线）的规定选用（图２．１．１／１～图２．１．１／３）。
绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为ｂ∶０．２５ｂ。
２．１．２建筑专业、室内设计专业制图采用的各种图线，应符合表２．１．２的规定。
２．２比例２．２．１建筑专业、室内设计专业制图选用的比例，宜符合表２．２．１的规定。
３图例３．１构造及配件３．１．１构造及配件图例及说明见表３．１．１。
３．２水平及垂直运输装置３．２．１水平及垂直运输装置图例及说明见表３．２．１。
４图样画法４．１平面图４．１．１平面图的方向宜与总图方向一致。
平面图的长边宜与横式幅面图纸的长边一致。
４．１．２在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。
４．１．３除顶棚平面图外，各种平面图应按正投影法绘制。
４．１．４建筑物平面图应在建筑物的门窗洞口处水平剖切俯视（屋顶平面图应在屋面以上俯视），图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。
建筑施⼯图的识读，平⾯图、⽴⾯图、剖⾯图识读要点及注意事项建筑⼯程施⼯图是⽤来指导施⼯的⼀整套图纸，它将拟建房屋的内外形状、⼤⼩以及各部分的构造、结构、装饰、设备等，按照建筑⼯程制图的规定，⽤投影⽅法详细准确的表⽰出来。
建筑⼯程施⼯图按照专业分⼯不同，可分为建筑施⼯图、结构施⼯图、设备施⼯图。
在前期还应提供岩⼟⼯程详细勘察报告。
施⼯图的图⽰⽅法与常⽤符号1）⽐例建筑的形体庞⼤⽽复杂，绘图时需要⽤各种不同的⽐例，对于整座建筑物和建筑局部详图⼀般缩⼩画出。
常⽤⽐例的选⽤见下表：2）定位轴线及编号3）标⾼符号4）索引符号与详图符号5）常⽤建筑材料图例（⼆）、建筑施⼯图建筑施⼯图识读要点1、建筑施⼯图中的图样是依据正投影法原理绘制的。
2、房屋的平、⽴、剖⾯图采⽤⼩⽐例绘制，对⽆法表达清楚的部分，采⽤⼤⽐例绘制的建筑详图来进⾏表达。
3、房屋构、配件以及所使⽤的建筑材料均采⽤国标规定的图例或代号来表⽰。
4、为了使建筑施⼯图中的各图样重点突出、活泼美观，采⽤了多种线型来绘制。
施⼯总说明1）施⼯说明：主要说明⼯程的设计概况，⼯程做法中采⽤的标准图集代号，以及在施⼯图中不易⽤图样⽽必须采⽤⽂字加以表达的内容，如材料的选⽤、饰⾯的颜⾊、环保要求、施⼯注意事项、采⽤新材料、新⼯艺的情况等。
2）⼯程做法表：是对建筑物各部位构造、做法、层次、选材、尺⼨、施⼯要求等的详细说明。
是现场施⼯和备料、施⼯监理、⼯程预决算的重要技术⽂件。
3）门窗表：⼀栋房屋所使⽤的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺⼨规格等相应内容，以备施⼯预算所需。
总平⾯图总平⾯图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。
2. 图例、名称和绘图⽐例。
建筑物、构筑物等均采⽤图例来表⽰,并注明建筑物、构筑物的名称。
建筑总平⾯图的绘制⽐例⼀般采⽤ 1：500、1：1000、1：2000。
3. 表明标⾼。
建筑物⾸层地⾯标⾼、室外地坪标⾼。
建筑立面图/平面图、立面图、剖面图和建筑详图的形成以及图示方法要将一幢房屋的全貌包括内外形状结构完整表达清楚，根据正投影原理，按建筑图样的规定画法，通常要画出建筑平面图、建筑立面图和建筑剖面图，对于要进一步表达清楚的细节部分还要画出建筑详图。
现以图5－1所示传达室为例介绍建筑平面图、立面图、剖面图和建筑详图的形成以及图示方法。
建筑平面图、立面图和剖面图的形成一、平面图为了表达房屋建筑的平面形状、大小和布置，假想用一水平面经过门窗洞将房屋剖开，移去上部，由上向下投射所得的剖面图，称为建筑平面图，简称平面图。

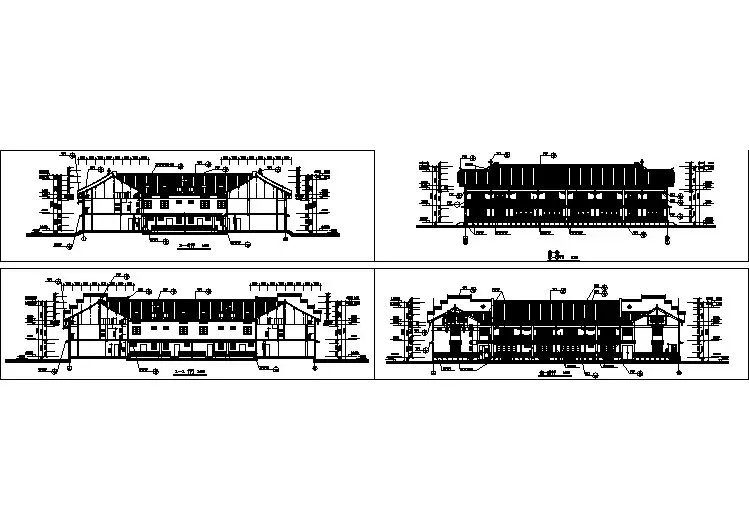

如果是楼房，沿底层剖开所得剖面图称底层平面图，沿二层、三层……剖开所得的剖面图称二层平面图、三层平面图……二、立面图为了反映房屋的外形、高度，在与房屋立面平行的投影面上所作出房屋的正投影图，称为建筑立面图，简称立面图。
图5－1中所画出的是从房屋的正面由前向后投射的正立面图。
如果房屋四个方向立面的形状不同，则要画出左、右侧立面图和背立面图。
立面图的名称也可按房屋的朝向分别称为东立面图、南立面图、西立面图和北立面图，还可按房屋两端轴线的编号来命名，如①～③立面图、A～C 立面图。

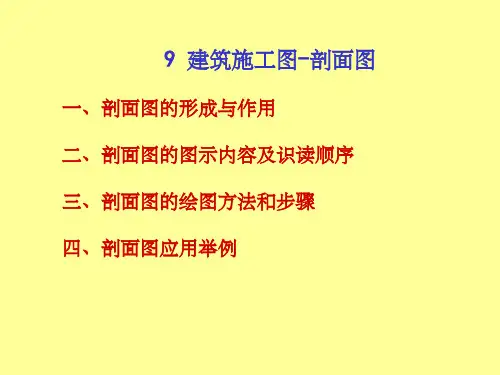

三、剖面图为表明房屋内部垂直方向的主要结构，假想用侧平面或正平面将房屋垂直剖开，移去处于观察者和剖切面之间的部分，把余下的部分向投影面投射所得投影图，称为建筑剖面图，简称剖面图,根据房屋的复杂程度，剖面图可绘制一个或多个。
图5－1中是按平面图中剖切符号所示的剖切位置和投射方向作出的1-1剖面图第四讲建筑立面图一、立面图的形成、用途与命名方式在与建筑立面平行的铅直投影面上所做的正投影图称为建筑立面图，简称立面图立面图主要反映房屋各部位的高度、外貌和装修要求，是建筑外装修的主要依据。
立面图的命名方式有三种（1）用朝向命名：建筑物的某个立面面向那个方向，就称为那个方向的立面图（2）按外貌特征命名：将建筑物反映主要出入口或比较显著地反映外貌特征的那一面称为正立面图，其余立面图依次为背立面图、左立面图和右立面图。
6.3 建筑平面图假想用一水平剖切面沿门窗洞的位置将房屋剖切后，对剖切面以下部分作出的水平剖面图，即为建筑平面图，简称平面图。
它反映房屋的平面形状、大小和房间的布置，墙(柱）的位置、厚度和材料，门窗的类型等。
图形放大上一页下一页播放动画一般地，房屋有几层，就应画出几个平面图,并在图的下方注明相应的图名，如底层平面图、二层平面图等等.此外，还有屋面平面图，是房屋顶面的水平投影（对于较简单的房屋可不画出）。
图形放大上一页下一页播放动画习惯上，如上下各层的房间数量、大小和布置都一样时,则相同的楼层可用一个平面图表示，称为标准层平面图.如建筑平面图左右对称时，亦可将两层平面画在同一个图上，左边画出一层的一半，右边画出另一层的一半，中间用一对称符号作分界线，并在图的下方分别注明图名。
如建筑平面较长较大时,可分段绘制，并在每个分段平面的右侧绘出整个建筑外轮廓的缩小平面，明显表示该段所在位置.平面图上的断面，当比例大于1：50时,应画出其材料图例和抹灰层的面层线.如比例为1：100--1:200时，抹灰层面线可不画,而断面材料图例可用简化画法（如砖墙涂红色,钢筋混凝土涂黑色等).建筑平面图图示内容1. 从图名可了解到该图是底层平面图，比例是1:100。
2。
在图中有一个指北针符号，说明房屋座北朝南(上北下南）。
图形放大上一页下一页播放动画3. 从平面图的形状与总长总宽尺寸，可计算出房屋的用地面积。
4。
从图中墙的位置及分隔情况和房间的名称，可了解到房屋内部各房间的配置、用途数量及其相互间的联系情况。
图形放大上一页下一页5。
从图中定位轴线的编号及其间距，可了解到各承重构件的位置及房间的大小。
本例的横向轴线为1至9，竖向轴线为A至E。
其中为A轴线后的第一条附加轴线.图形放大上一页下一页6. 图中注有外部和内部尺寸，可了解到各房间的开间、进深、外墙与门窗及室内设备的大小和位置。
外部尺寸一般在图形的下方及左侧分三道注写：第一道尺寸表示外轮廓的总尺寸,即从一端外墙边到另一端外墙边的总长和总宽。
