建筑施⼯图的识读，平⾯图、⽴⾯图、剖⾯图识读要点及注意事项建筑⼯程施⼯图是⽤来指导施⼯的⼀整套图纸，它将拟建房屋的内外形状、⼤⼩以及各部分的构造、结构、装饰、设备等，按照建筑⼯程制图的规定，⽤投影⽅法详细准确的表⽰出来。
建筑⼯程施⼯图按照专业分⼯不同，可分为建筑施⼯图、结构施⼯图、设备施⼯图。
在前期还应提供岩⼟⼯程详细勘察报告。
施⼯图的图⽰⽅法与常⽤符号1）⽐例建筑的形体庞⼤⽽复杂，绘图时需要⽤各种不同的⽐例，对于整座建筑物和建筑局部详图⼀般缩⼩画出。
常⽤⽐例的选⽤见下表：2）定位轴线及编号3）标⾼符号4）索引符号与详图符号5）常⽤建筑材料图例（⼆）、建筑施⼯图建筑施⼯图识读要点1、建筑施⼯图中的图样是依据正投影法原理绘制的。
2、房屋的平、⽴、剖⾯图采⽤⼩⽐例绘制，对⽆法表达清楚的部分，采⽤⼤⽐例绘制的建筑详图来进⾏表达。
3、房屋构、配件以及所使⽤的建筑材料均采⽤国标规定的图例或代号来表⽰。
4、为了使建筑施⼯图中的各图样重点突出、活泼美观，采⽤了多种线型来绘制。
施⼯总说明1）施⼯说明：主要说明⼯程的设计概况，⼯程做法中采⽤的标准图集代号，以及在施⼯图中不易⽤图样⽽必须采⽤⽂字加以表达的内容，如材料的选⽤、饰⾯的颜⾊、环保要求、施⼯注意事项、采⽤新材料、新⼯艺的情况等。
2）⼯程做法表：是对建筑物各部位构造、做法、层次、选材、尺⼨、施⼯要求等的详细说明。
是现场施⼯和备料、施⼯监理、⼯程预决算的重要技术⽂件。
3）门窗表：⼀栋房屋所使⽤的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺⼨规格等相应内容，以备施⼯预算所需。
总平⾯图总平⾯图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。
2. 图例、名称和绘图⽐例。
建筑物、构筑物等均采⽤图例来表⽰,并注明建筑物、构筑物的名称。
建筑总平⾯图的绘制⽐例⼀般采⽤ 1：500、1：1000、1：2000。
3. 表明标⾼。
建筑物⾸层地⾯标⾼、室外地坪标⾼。

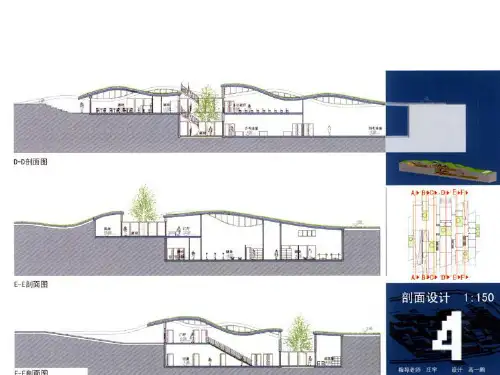

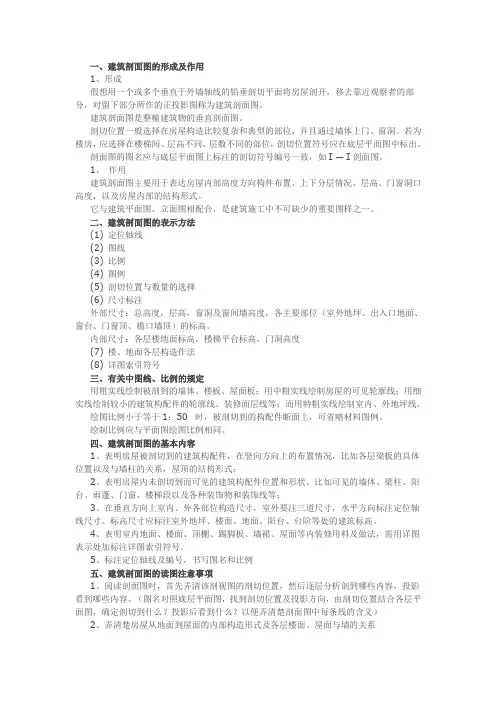

一、建筑剖面图的形成及作用1、形成假想用一个或多个垂直于外墙轴线的铅垂剖切平面将房屋剖开，移去靠近观察者的部分，对留下部分所作的正投影图称为建筑剖面图。
建筑剖面图是整幢建筑物的垂直剖面图。
剖切位置一般选择在房屋构造比较复杂和典型的部位，并且通过墙体上门、窗洞。
若为楼房，应选择在楼梯间、层高不同、层数不同的部位，剖切位置符号应在底层平面图中标出。
剖面图的图名应与底层平面图上标注的剖切符号编号一致，如Ⅰ—Ⅰ剖面图。
1、作用建筑剖面图主要用于表达房屋内部高度方向构件布置、上下分层情况、层高、门窗洞口高度，以及房屋内部的结构形式。
它与建筑平面图、立面图相配合，是建筑施工中不可缺少的重要图样之一。
二、建筑剖面图的表示方法(1) 定位轴线(2) 图线(3) 比例(4) 图例(5) 剖切位置与数量的选择(6) 尺寸标注外部尺寸：总高度，层高，窗洞及窗间墙高度，各主要部位（室外地坪、出入口地面、窗台、门窗顶、檐口墙顶）的标高。
内部尺寸：各层楼地面标高，楼梯平台标高，门洞高度(7) 楼、地面各层构造作法(8) 详图索引符号三、有关中图线、比例的规定用粗实线绘制被剖到的墙体、楼板、屋面板；用中粗实线绘制房屋的可见轮廓线；用细实线绘制较小的建筑构配件的轮廓线、装修面层线等；而用特粗实线绘制室内、外地坪线。
绘图比例小于等于1：50 时，被剖切到的构配件断面上，可省略材料图例。
绘制比例应与平面图绘图比例相同。
四、建筑剖面图的基本内容1、表明房屋被剖切到的建筑构配件，在竖向方向上的布置情况，比如各层梁板的具体位置以及与墙柱的关系，屋顶的结构形式；2、表明房屋内未剖切到而可见的建筑构配件位置和形状。
比如可见的墙体、梁柱、阳台、雨蓬、门窗、楼梯段以及各种装饰物和装饰线等；3、在垂直方向上室内、外各部位构造尺寸，室外要注三道尺寸，水平方向标注定位轴线尺寸。
标高尺寸应标注室外地坪、楼面、地面、阳台、台阶等处的建筑标高。
4、表明室内地面、楼面、顶棚、踢脚板、墙裙、屋面等内装修用料及做法，需用详图表示处加标注详图索引符号。

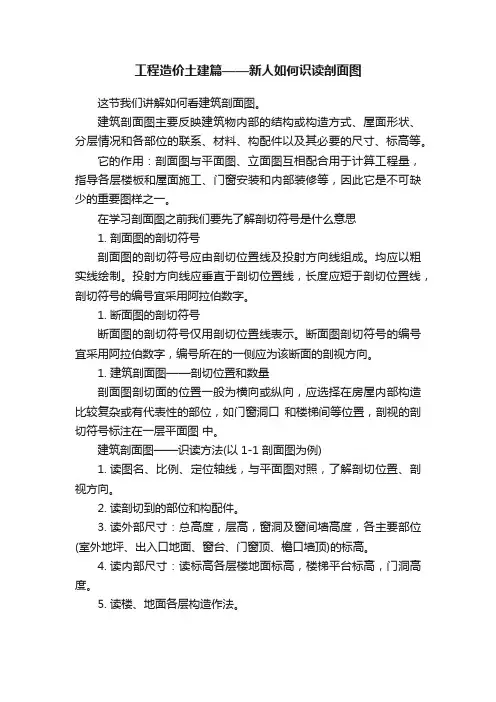

工程造价土建篇——新人如何识读剖面图
这节我们讲解如何看建筑剖面图。
建筑剖面图主要反映建筑物内部的结构或构造方式、屋面形状、分层情况和各部位的联系、材料、构配件以及其必要的尺寸、标高等。
它的作用：剖面图与平面图、立面图互相配合用于计算工程量，指导各层楼板和屋面施工、门窗安装和内部装修等，因此它是不可缺少的重要图样之一。
在学习剖面图之前我们要先了解剖切符号是什么意思
1.剖面图的剖切符号
剖面图的剖切符号应由剖切位置线及投射方向线组成。
均应以粗实线绘制。
投射方向线应垂直于剖切位置线，长度应短于剖切位置线，剖切符号的编号宜采用阿拉伯数字。
1.断面图的剖切符号
断面图的剖切符号仅用剖切位置线表示。
断面图剖切符号的编号宜采用阿拉伯数字，编号所在的一侧应为该断面的剖视方向。
1.建筑剖面图——剖切位置和数量
剖面图剖切面的位置一般为横向或纵向，应选择在房屋内部构造比较复杂或有代表性的部位，如门窗洞口和楼梯间等位置，剖视的剖切符号标注在一层平面图中。
建筑剖面图——识读方法(以1-1剖面图为例)
1.读图名、比例、定位轴线，与平面图对照，了解剖切位置、剖视方向。
2.读剖切到的部位和构配件。
3.读外部尺寸：总高度，层高，窗洞及窗间墙高度，各主要部位(室外地坪、出入口地面、窗台、门窗顶、檐口墙顶)的标高。
4.读内部尺寸：读标高各层楼地面标高，楼梯平台标高，门洞高度。
5.读楼、地面各层构造作法。

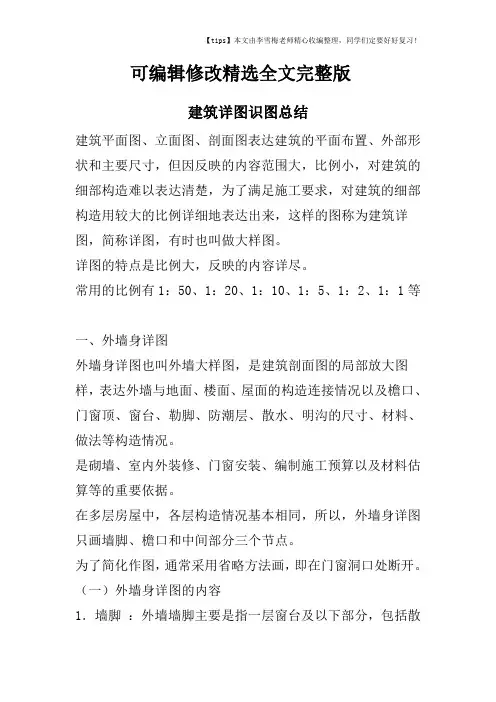

可编辑修改精选全文完整版建筑详图识图总结建筑平面图、立面图、剖面图表达建筑的平面布置、外部形状和主要尺寸，但因反映的内容范围大，比例小，对建筑的细部构造难以表达清楚，为了满足施工要求，对建筑的细部构造用较大的比例详细地表达出来，这样的图称为建筑详图，简称详图，有时也叫做大样图。
详图的特点是比例大，反映的内容详尽。
常用的比例有1：50、1：20、1：10、1：5、1：2、1：1等一、外墙身详图外墙身详图也叫外墙大样图，是建筑剖面图的局部放大图样，表达外墙与地面、楼面、屋面的构造连接情况以及檐口、门窗顶、窗台、勒脚、防潮层、散水、明沟的尺寸、材料、做法等构造情况。
是砌墙、室内外装修、门窗安装、编制施工预算以及材料估算等的重要依据。
在多层房屋中，各层构造情况基本相同，所以，外墙身详图只画墙脚、檐口和中间部分三个节点。
为了简化作图，通常采用省略方法画，即在门窗洞口处断开。
（一）外墙身详图的内容1．墙脚：外墙墙脚主要是指一层窗台及以下部分，包括散水（或明沟）、防潮层、勒脚、一层地面、踢脚等部分的形状、大小材料及其构造情况。
2．中间部分：主要包括楼板层、门窗过梁、圈梁的形状、大小材料及其构造情况。
还应表示出楼板与外墙的关系。
3．檐口：应表示出屋顶、檐口、女儿墙、屋顶圈梁的形状、大小、材料及其构造情况。
墙身大样图一般用1：20的比例绘制，由于比例较大，各部分的构造如结构层、面层的构造均应详细表达出来，并画出相应的图例符号。
（二）外墙身详图的识读1．了解墙身详图的图名和比例。
2．了解墙脚构造。
3．了解中间节点4．了解檐口部位如右图所示，表示飘窗处墙体的详细做法。
与墙身大样图（一）基本相同。
而该详图主要表示客厅飘窗的做法，窗内护窗栏杆的做法。
墙身大样图的图线选择可参照下图所示－－建筑详图图线宽度选用示例。
二、楼梯详图楼梯是垂直交通工具，最常用的是钢筋混凝土楼梯。
楼梯由楼梯段、休息平台（包括平台板和梁）和栏杆（或栏板）等组成。
中篇剖面图一·识读要点1.建筑剖面图得形成与用途建筑剖面图用以表示建筑内部得结构构造、垂直方向得分层情况、各层楼地面、屋顶得构造及相关尺寸、标高等。
剖面图得剖切位置应根据建筑物自身得复杂情况而定,一般剖切位置选择房屋得主要部位与构造较为典型得部位,比如剖切一层平面图,二层平面图等,用于只管查瞧每层得建筑物内部情况。
剖切楼梯间,构件等,用于说明楼梯或构件得详细结构,以便施工。
2.剖面图得图示内容与文字信息得识读如建施14中得11剖面图,图中得信息如标高,尺寸,某构件得做法,剖切得轴线位置要注意到,我们还可以瞧到有部分楼梯及梯板表示为深色,有些楼梯及梯板表示为浅色,那就是因为剖切位置就是否切到了构件造成得。
3.剖面图得着重注意点4.在瞧剖面图时,要重点关注剖切位置、标高,有些情况下还需注意剖切面构件得材料。
注意剖切位置就是为了总体了解图例得位置,比如某楼有两部不相同得楼梯,那么区分剖面图表示得楼梯就尤为重要。
关注标高一就是为了区分建筑物得层数,二就是因为有些构件可能与楼层标高不相同,比如卫生间得梁标高要低于楼层标高。
又如建施14 11剖面图中,剖切位置为黑色我们就可以知道楼梯得组成材料就是钢筋混凝土。
二、剖面图图纸导读1、在建筑施工图中,我们进行广联达办公大厦建施9得AA剖面图得导读。
这就是一张AA剖面图,首先瞧一下标高符号,0、450表示室外地坪为0、45m,4、900表示地下室打最低点为4、9米。
照此方法可知本建筑物结构最高点为16、5m,最低点为4、9m,为地上4层,地下1层,建筑物得宽度为22、5m。
下方剖切面可以瞧出建筑物材料为钢筋混凝土。
接着我们能瞧出每个空间得用途,有门厅,库房,走廊等。
同时,建筑物得柱、梁我们也能清楚得瞧到,并且还可以瞧出梁及装饰层厚度共计为0、9m。
如果要算量得话,我们也要留意一下图左边得标注,比如女儿墙高0、9m,每层高3、9m等。
2、在结构施工图中,我们进行广联达办公大厦结施15得11剖面图得导读。
