平面图、立面图、剖面图包含的图纸信息该如何看

图纸怎么看懂的最快
图纸看懂的最快方法具体如下：
1、按顺序进行
我们在拿到施工图纸后，需要根据图纸的顺序进行查看，先看设计施工说明，了解该建筑的基本情况、施工材料和注意事项，然后在看平面图、立面图、剖面图、最后看结构图，这样能够让你对整个建筑有个大致了解，从而了解设计者的思想和意图。

2、牢记主要尺寸
施工图上有各种各样的尺寸，我们想要将所有尺寸记住具有一定难度，但对建筑物的主要尺寸，例如房屋的层高、基础尺寸、开间的进深等尺寸我们要牢牢记住，这样能够减少施工中所犯错误。

3、弄清相互关系
我们在看施工图纸时需要弄清每张图纸之间的联系和相互关系，将施工说明中做法和图纸对照，同时做好洞、沟、槽等的预留，这是减少和避免差错的重要步骤。

4、抓住重点
我们在看施工图时，需要抓住每张图的重点才能减少差错，在结合施工中容易出现的问题，进行纠正，例如平面图中首先看指北针，弄清房屋朝向，立面图主要记住门窗洞口标高，结构图中需要了解墙、梁、柱等设计要求。

5、图表对照法
看施工图时，如果出现无法详细表达的表格，我们需要采用图表对照法，将图中的数据与表格中的数据做对照，看下是否有错误。

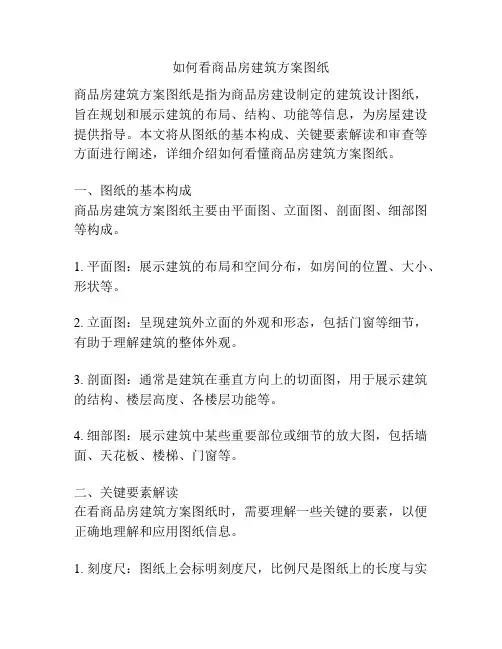

如何看商品房建筑方案图纸商品房建筑方案图纸是指为商品房建设制定的建筑设计图纸，旨在规划和展示建筑的布局、结构、功能等信息，为房屋建设提供指导。

本文将从图纸的基本构成、关键要素解读和审查等方面进行阐述，详细介绍如何看懂商品房建筑方案图纸。

一、图纸的基本构成商品房建筑方案图纸主要由平面图、立面图、剖面图、细部图等构成。

1. 平面图：展示建筑的布局和空间分布，如房间的位置、大小、形状等。

2. 立面图：呈现建筑外立面的外观和形态，包括门窗等细节，有助于理解建筑的整体外观。

3. 剖面图：通常是建筑在垂直方向上的切面图，用于展示建筑的结构、楼层高度、各楼层功能等。

4. 细部图：展示建筑中某些重要部位或细节的放大图，包括墙面、天花板、楼梯、门窗等。

二、关键要素解读在看商品房建筑方案图纸时，需要理解一些关键的要素，以便正确地理解和应用图纸信息。

1. 刻度尺：图纸上会标明刻度尺，比例尺是图纸上的长度与实际长度之间的比例关系。

在测量或设计时，需要根据刻度尺来计算实际尺寸。

2. 定位基准点：图纸上通常会标注一些基准点，用于定位和计算。

在实际施工中，这些基准点有助于确保建筑的准确位置和尺寸。

3. 建筑结构：图纸上会标明建筑的结构，包括框架、墙体、楼板等结构。

理解建筑结构有助于评估建筑的稳定性和可行性。

4. 功能区划：图纸上会标注各个房间和功能区的位置和名称，如卧室、客厅、厨房等。

了解功能区划有助于评估建筑的居住舒适度和实用性。

三、审查图纸在看商品房建筑方案图纸时，同样需要进行审查，以确保图纸的完整性和准确性。

1. 图纸是否齐全：确认图纸中包含所需的平面图、立面图、剖面图等，以确保图纸的完整性。

2. 尺寸是否准确：核对图纸上的尺寸是否与实际要求相符。

可以通过其他测量工具验证图纸上的尺寸。

3. 结构是否合理：评估建筑的结构设计是否合理，是否满足技术要求和安全标准。

4. 功能是否方便：评估各个房间和功能区的布局是否合理，是否符合设计要求和使用需求。

建筑施⼯图的识读，平⾯图、⽴⾯图、剖⾯图识读要点及注意事项建筑⼯程施⼯图是⽤来指导施⼯的⼀整套图纸，它将拟建房屋的内外形状、⼤⼩以及各部分的构造、结构、装饰、设备等，按照建筑⼯程制图的规定，⽤投影⽅法详细准确的表⽰出来。

建筑⼯程施⼯图按照专业分⼯不同，可分为建筑施⼯图、结构施⼯图、设备施⼯图。

在前期还应提供岩⼟⼯程详细勘察报告。

施⼯图的图⽰⽅法与常⽤符号1）⽐例建筑的形体庞⼤⽽复杂，绘图时需要⽤各种不同的⽐例，对于整座建筑物和建筑局部详图⼀般缩⼩画出。

常⽤⽐例的选⽤见下表：2）定位轴线及编号3）标⾼符号4）索引符号与详图符号5）常⽤建筑材料图例（⼆）、建筑施⼯图建筑施⼯图识读要点1、建筑施⼯图中的图样是依据正投影法原理绘制的。

2、房屋的平、⽴、剖⾯图采⽤⼩⽐例绘制，对⽆法表达清楚的部分，采⽤⼤⽐例绘制的建筑详图来进⾏表达。

3、房屋构、配件以及所使⽤的建筑材料均采⽤国标规定的图例或代号来表⽰。

4、为了使建筑施⼯图中的各图样重点突出、活泼美观，采⽤了多种线型来绘制。

施⼯总说明1）施⼯说明：主要说明⼯程的设计概况，⼯程做法中采⽤的标准图集代号，以及在施⼯图中不易⽤图样⽽必须采⽤⽂字加以表达的内容，如材料的选⽤、饰⾯的颜⾊、环保要求、施⼯注意事项、采⽤新材料、新⼯艺的情况等。

2）⼯程做法表：是对建筑物各部位构造、做法、层次、选材、尺⼨、施⼯要求等的详细说明。

是现场施⼯和备料、施⼯监理、⼯程预决算的重要技术⽂件。

3）门窗表：⼀栋房屋所使⽤的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺⼨规格等相应内容，以备施⼯预算所需。

总平⾯图总平⾯图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。

2. 图例、名称和绘图⽐例。

建筑物、构筑物等均采⽤图例来表⽰,并注明建筑物、构筑物的名称。

建筑总平⾯图的绘制⽐例⼀般采⽤ 1：500、1：1000、1：2000。

3. 表明标⾼。

建筑物⾸层地⾯标⾼、室外地坪标⾼。

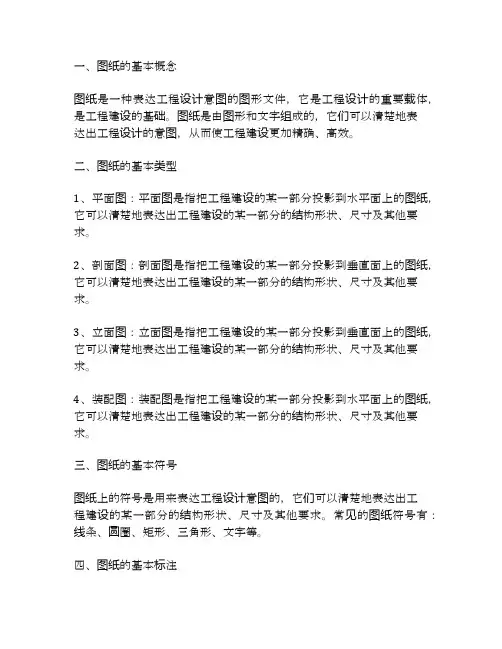

一、图纸的基本概念图纸是一种表达工程设计意图的图形文件，它是工程设计的重要载体，是工程建设的基础。

图纸是由图形和文字组成的，它们可以清楚地表达出工程设计的意图，从而使工程建设更加精确、高效。

二、图纸的基本类型1、平面图：平面图是指把工程建设的某一部分投影到水平面上的图纸，它可以清楚地表达出工程建设的某一部分的结构形状、尺寸及其他要求。

2、剖面图：剖面图是指把工程建设的某一部分投影到垂直面上的图纸，它可以清楚地表达出工程建设的某一部分的结构形状、尺寸及其他要求。

3、立面图：立面图是指把工程建设的某一部分投影到垂直面上的图纸，它可以清楚地表达出工程建设的某一部分的结构形状、尺寸及其他要求。

4、装配图：装配图是指把工程建设的某一部分投影到水平面上的图纸，它可以清楚地表达出工程建设的某一部分的结构形状、尺寸及其他要求。

三、图纸的基本符号图纸上的符号是用来表达工程设计意图的，它们可以清楚地表达出工程建设的某一部分的结构形状、尺寸及其他要求。

常见的图纸符号有：线条、圆圈、矩形、三角形、文字等。

四、图纸的基本标注图纸上的标注是用来表达工程设计意图的，它们可以清楚地表达出工程建设的某一部分的结构形状、尺寸及其他要求。

常见的图纸标注有：尺寸标注、材料标注、夹具标注、焊接标注等。

五、图纸的基本读法图纸的读法是指从图纸上获取工程设计意图的过程，它可以清楚地表达出工程建设的某一部分的结构形状、尺寸及其他要求。

读图的基本步骤是：首先，仔细观察图纸，了解图纸的结构；其次，仔细阅读图纸上的文字，了解图纸的内容；最后，根据图纸上的符号和标注，把图纸上的内容转化为实际的工程设计意图。

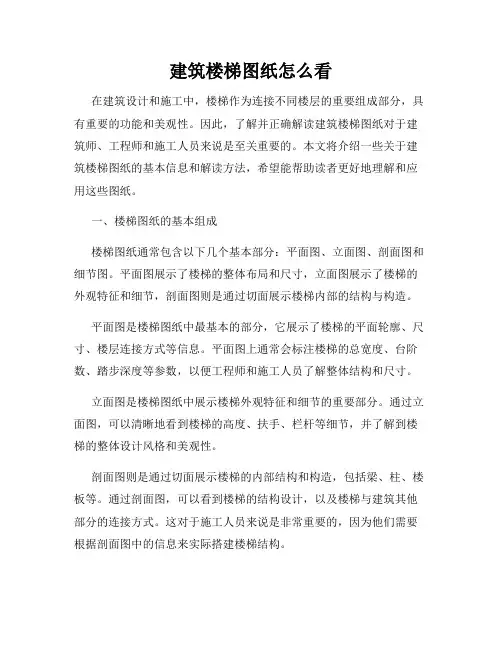

建筑楼梯图纸怎么看在建筑设计和施工中，楼梯作为连接不同楼层的重要组成部分，具有重要的功能和美观性。

因此，了解并正确解读建筑楼梯图纸对于建筑师、工程师和施工人员来说是至关重要的。

本文将介绍一些关于建筑楼梯图纸的基本信息和解读方法，希望能帮助读者更好地理解和应用这些图纸。

一、楼梯图纸的基本组成楼梯图纸通常包含以下几个基本部分：平面图、立面图、剖面图和细节图。

平面图展示了楼梯的整体布局和尺寸，立面图展示了楼梯的外观特征和细节，剖面图则是通过切面展示楼梯内部的结构与构造。

平面图是楼梯图纸中最基本的部分，它展示了楼梯的平面轮廓、尺寸、楼层连接方式等信息。

平面图上通常会标注楼梯的总宽度、台阶数、踏步深度等参数，以便工程师和施工人员了解整体结构和尺寸。

立面图是楼梯图纸中展示楼梯外观特征和细节的重要部分。

通过立面图，可以清晰地看到楼梯的高度、扶手、栏杆等细节，并了解到楼梯的整体设计风格和美观性。

剖面图则是通过切面展示楼梯的内部结构和构造，包括梁、柱、楼板等。

通过剖面图，可以看到楼梯的结构设计，以及楼梯与建筑其他部分的连接方式。

这对于施工人员来说是非常重要的，因为他们需要根据剖面图中的信息来实际搭建楼梯结构。

细节图是楼梯图纸中展示楼梯细节构造和连接方式的部分。

在细节图中，可以看到楼梯踏步和扶手之间的连接方式、栏杆与楼梯结构的连接方式等。

这些细节对于确保楼梯的安全性和稳定性至关重要，因此需要结构设计师和施工人员仔细阅读和理解。

二、楼梯图纸的解读方法1.仔细观察图纸上的尺寸：首先，要注意图纸上标注的各种尺寸，特别是楼梯的宽度、踏步深度和高度等关键尺寸。

这些尺寸决定了楼梯的舒适性和安全性，因此必须准确理解和遵循。

2.了解楼梯的功能和设计要求：在解读楼梯图纸之前，建议先了解楼梯的功能和设计要求，例如所连接楼层的高度、使用人群的规模、楼层的使用性质等。

这些要素将直接影响楼梯的设计和构造。

3.对比不同视图之间的关系：图纸中的平面图、立面图、剖面图和细节图是相互关联的，需要进行整体对比和理解。

平面图、立面图、剖面图全方位看懂图纸01建筑平面图一、建筑平面图的形成和用途1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。

2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。

3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。

二、建筑平面图的图示方法1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。

由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。

2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。

未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。

门的开启线用细实线表示。

3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。

其中1：100使用最多。

三、建筑平面图的图示内容1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。

2．表示出所有房间的名称及其门窗的位置、编号、与大小。

3．注出室内外的有关尺寸及室内楼地面的标高。

4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。

5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。

6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。

7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。

8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。

10．底层平面图左下方或右下方画出指北针。

11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。

平面图立面图剖面图包含的图纸信息你都看全了吗？对于建筑设计师、土木工程师等从事相关行业的人们来说，图纸是工作中使用最为频繁的一种工具，对图纸的熟悉程度，也是评价一个设计师能力的重要指标。

平面图、立面图、剖面图作为具有代表性的三种图纸类型，包含了丰富的设计信息和细节，下面就逐个进行详解。

平面图平面图是以正射投影的方式展示建筑物或者房间的平面布局，是指物体在水平方向上的截面。

在建筑设计中，平面图是最先被用到的图纸类型之一，也是设计环节最为重要的绘图形式，常见的平面图包括：总平面布置、底层平面布置、平面道路规划等。

平面图所包含的信息包括：房间的布局、朝向、尺寸、功能分区、家具配置等。

对于工程师、施工队和材料供应商，平面图不仅可以帮助他们准确理解建筑的布局和设计，而且可以作为合同和工作的指导，确保设计与交付的质量一致。

立面图立面图是建筑设计图纸中描述建筑物外立面的图纸。

它通过把建筑物垂直于地面的截面投影到平面上，反映出建筑物在竖直方向上的形态、结构以及外观特征。

立面图包括建筑物的正立面、背面、两侧立面等，通常会展示各个立面的平面布置、材料使用、建筑风格等信息。

立面图所包含的信息包括建筑物的外形、墙体厚度、窗户大小和数量、门的位置和形状、屋顶线条和高度等等。

它们可以帮助建筑师、设计师和工程师理解建筑物的外观和风格，为选择建筑材料、制定工程计划和提供施工指导提供基础。

剖面图剖面图是建筑设计图纸中描述建筑物结构特征的图纸。

它通常用于展示建筑物内部的结构、空间规划，以及建筑物的横截面信息。

地下室层和电梯井也需要用剖面图来展示它们的结构和细节信息。

剖面图所到包含的信息涉及建筑物的高度、楼层高度、墙体厚度、地面高度、屋顶形状等。

对于工程师、建筑师和设计师，剖面图非常重要，帮助他们确定建筑物的设计和布局，对于施工来说，剖面图也可以作为指导建筑物和进行后期维修等工作的依据。

总体说明总的来说，平面图、立面图和剖面图是建筑设计图纸中最常使用的三种类型，对于建筑师、设计师，以及工程师来说，熟练地理解和应用这三种图纸形式是非常重要的。

施工方案中的图怎么看1. 引言在各种施工项目中，图纸是施工方案的重要组成部分。

图纸通过图形和文字的结合，向施工人员传达设计师的意图和工程要求，起到指导施工、协调工序、保证质量的作用。

然而，对于非专业人员来说，理解和解读施工图纸可能会有一定难度。

本文将重点介绍施工方案中的图如何进行解读与理解。

2. 施工图的分类在施工方案中，常见的图纸包括平面图、立面图、剖面图、细部图、图样等等。

不同类型的图纸在施工方案中扮演着不同的角色，为施工人员提供了必要的信息。

下面将对几种常见的施工图进行介绍。

2.1 平面图平面图是以垂直于地面的方向来观察和绘制建筑物或工程的图纸。

它主要展示了建筑物或工程在一个水平面上的布局和分布情况。

通过平面图，施工人员可以了解到建筑物的整体布局、功能区划、房间大小和位置等信息。

2.2 立面图立面图是建筑物或工程在垂直于平面方向（通常是正面）上的展示图。

它展示了建筑物在垂直方向上的外观和细节，如外墙材料、窗户位置、门口设计等。

施工人员可以通过立面图了解到建筑物的外观特点和装饰风格。

2.3 剖面图剖面图是对建筑物或工程在某个垂直平面上的剖开展示图。

它向施工人员展示了建筑物或工程在某一方向上的内部结构和细节。

通过剖面图，施工人员可以了解到建筑物的层高、楼板厚度、墙体结构等内部构造。

2.4 细部图细部图是对建筑物或工程某一部分细节进行放大和展示的图纸。

它用于展示某些特定构造的细节，如门窗的连接方式、水电管道的布置、梁柱的连接方式等。

细部图对于施工人员来说十分重要，可以提供针对特定构造细节的施工指导。

3. 如何解读施工图对于非专业人员来说，解读施工图可能需要一些基本的知识和技巧。

下面将介绍一些常用的方法和技巧，帮助读者更好地理解和解读施工图。

3.1 详细阅读图例和比例尺图例是图纸上的一些符号和标记，用来说明图纸上各种图形代表的含义。

在阅读施工图时，首先需要仔细阅读图例，了解各种符号的含义。

此外，比例尺是施工图上标注的比例关系，它可以帮助读者了解图纸上的尺寸和大小。

如何才能学会看装修图纸下面5个步骤帮你解决学会看装修图纸并不是一件容易的事情，需要具备一定的专业知识和经验。

下面将给出五个步骤，帮助你逐步学会看装修图纸。

第一步：了解基本的图纸符号和比例尺装修图纸上的符号和比例尺是用来表示不同的构造和尺寸的。

首先需要学习和掌握一些基本的符号，例如墙体、门窗、家具等的标识符号，以及比例尺的使用方法。

比例尺一般是指实际尺寸与图纸上所表示尺寸之间的比例关系，比如1:50、1:100等。

第二步：了解不同图纸的类型和内容装修图纸一般包括平面图、立面图、剖面图等不同类型的图纸。

平面图用来展示房间的布局、家具的摆放等；立面图则展示建筑物的外观效果和窗户、门的位置；剖面图则展示建筑物内部的构造和细节。

学习这些不同类型的图纸，了解它们所代表的具体内容，对于理解整个装修图纸是非常重要的。

第三步：掌握图纸上的尺寸和标注方法图纸上通常会标注各种尺寸和距离，对于了解房间的大小和家具的位置是非常关键的。

学会读取图纸上的尺寸和标注方法，可以帮助你更准确地理解和把握房间的实际情况。

第四步：学习图纸的平面规划和布局平面图是装修图纸中最常见的一种图纸类型，它展示了房间的整体布局，包括墙体的位置、门窗的位置、家具的摆放等。

学习图纸的平面规划和布局，可以帮助你更好地理解房间的功能划分和设计思路。

第五步：学习图纸的细节构造和施工方法剖面图是装修图纸中展示房间内部构造和细节的关键图纸类型，它包括墙体、天花板、地面、水电管线等的结构和布置。

学习图纸的细节构造和施工方法，可以帮助你更好地理解施工的步骤和工艺，并在施工过程中及时发现和解决问题。

总结起来，学会看装修图纸需要经过了解基本的图纸符号和比例尺、了解不同图纸的类型和内容、掌握图纸上的尺寸和标注方法、学习图纸的平面规划和布局、学习图纸的细节构造和施工方法这五个步骤。

通过系统的学习和实践，相信你能够逐渐掌握看装修图纸的技能。

6.3 建筑平面图假想用一水平剖切面沿门窗洞的位置将房屋剖切后，对剖切面以下部分作出的水平剖面图，即为建筑平面图，简称平面图。

它反映房屋的平面形状、大小和房间的布置，墙(柱）的位置、厚度和材料，门窗的类型等。

图形放大上一页下一页播放动画一般地，房屋有几层，就应画出几个平面图,并在图的下方注明相应的图名，如底层平面图、二层平面图等等.此外，还有屋面平面图，是房屋顶面的水平投影（对于较简单的房屋可不画出）。

图形放大上一页下一页播放动画习惯上，如上下各层的房间数量、大小和布置都一样时,则相同的楼层可用一个平面图表示，称为标准层平面图.如建筑平面图左右对称时，亦可将两层平面画在同一个图上，左边画出一层的一半，右边画出另一层的一半，中间用一对称符号作分界线，并在图的下方分别注明图名。

如建筑平面较长较大时,可分段绘制，并在每个分段平面的右侧绘出整个建筑外轮廓的缩小平面，明显表示该段所在位置.平面图上的断面，当比例大于1：50时,应画出其材料图例和抹灰层的面层线.如比例为1：100--1:200时，抹灰层面线可不画,而断面材料图例可用简化画法（如砖墙涂红色,钢筋混凝土涂黑色等).建筑平面图图示内容1. 从图名可了解到该图是底层平面图，比例是1:100。

2。

在图中有一个指北针符号，说明房屋座北朝南(上北下南）。

图形放大上一页下一页播放动画3. 从平面图的形状与总长总宽尺寸，可计算出房屋的用地面积。

4。

从图中墙的位置及分隔情况和房间的名称，可了解到房屋内部各房间的配置、用途数量及其相互间的联系情况。

图形放大上一页下一页5。

从图中定位轴线的编号及其间距，可了解到各承重构件的位置及房间的大小。

本例的横向轴线为1至9，竖向轴线为A至E。

其中为A轴线后的第一条附加轴线.图形放大上一页下一页6. 图中注有外部和内部尺寸，可了解到各房间的开间、进深、外墙与门窗及室内设备的大小和位置。

外部尺寸一般在图形的下方及左侧分三道注写：第一道尺寸表示外轮廓的总尺寸,即从一端外墙边到另一端外墙边的总长和总宽。

平面立面图和剖面图中包含的信息01建筑平面图1。

建筑平面图的形成和使用。

建筑平面图是用一个假想的水平切割平面沿着略高于窗台的位置切割房屋，移除上部，并将剩余部分向前投影到水平面。

获得的水平剖面称为建筑平面图。

建筑平面图一、建筑平面图的形成和使用1、建筑平面图的形成建筑平面图是通过用假想的水平切割平面沿着略高于窗台的位置切割房屋，移除上部，并将剩余部分投影到水平面而获得的水平剖视图。

2.建筑平面图中表达的内容建筑平面图反映了新建建筑的平面形状、位置、尺寸、房间的相互关系、位置、厚度、墙体材料、柱子的截面形状和尺寸、门窗的位置和类型。

3.建筑平面图的使用它是施工放线、砌墙、安装门窗、室内外装饰和编制工程预算的重要依据，也是施工中的重要图纸。

二、建筑平面图的图解方法1、建筑平面图的数量一般情况下，一套房子有几层的，要画几个平面图，平面图底部要注明对应的名称。

由于多层住宅的中层结构和布局基本相同，画个平面图就够了。

2.建筑平面图画线平面图本质上是剖面图，由切割平面切割的墙和柱的轮廓线用粗实线表示。

户外台阶、围裙、楼梯、尺寸线等未切割部分用细实线表示。

门的开口线用细实线表示。

3.建筑平面图比例建筑平面图常见的比例是1: 50、1: 100或1: 200。

其中1: 100是最常用的。

三、建筑平面图的图形内容1.标明所有轴线及其数量，以及墙、柱和桥墩的位置和尺寸。

2.标明所有房间的名称以及门窗的位置、数量和尺寸。

3.注意室内外尺寸和室内楼层标高。

4.标明电梯和楼梯的位置，楼梯的升降方向和主要尺寸。

5.标明阳台、遮阳棚、台阶、斜坡、烟道、通风管道、管井、消防梯、雨水管、围裙、排水沟、花池等的位置和尺寸。

6.画出室内设备的位置和形状，如洁具、水池、工作台、隔断、重要设备等。

7.标明地下室、坑、天沟、墙上预留洞、高窗等尺寸。

8.剖面的切割符号和编号也应绘制在底部平面图上9.标记相关零件的详细索引符号。

10.在底部平面图的左下方或右侧绘制北箭头。

工程施工图纸识图步骤一、认识工程施工图纸工程施工图纸是工程设计师将设计方案转化为实际施工过程中需要遵循的标准化图纸，它包含了工程项目的建筑结构、机电设备、给排水管线等方面的具体信息。

工程施工图纸通常由平面图、立面图、剖面图、构造图、细部图等组成，每一张图纸都承载着设计师的设计意图和工程要求。

因此，要正确识读工程施工图纸，首先需要了解图纸的基本构成和含义。

二、审查图纸标题和编号在开始识图时，首先要审查图纸的标题和编号。

图纸标题通常包含工程项目名称、楼层名称、图纸类型等信息，编号则用于唯一标识每一张图纸。

通过标题和编号，可以快速了解图纸所属的工程项目、楼层位置及图纸类型，有助于准确定位图纸内容。

三、查看图纸比例尺图纸的比例尺是指图纸上的尺度与实际尺度之间的比例关系，通常用1:50、1:100、1:200等表示。

正确理解图纸的比例尺是识图的关键，只有根据比例关系将图上的尺寸转化为实际尺度，才能准确理解图纸上的信息。

四、分析平面图平面图是工程施工图纸中最基本的图之一，它展示了工程项目在平面上的布局和分布情况。

在查看平面图时，可以关注以下几点内容：1. 房间功能和布局：查看平面图中的房间标识和空间布局，了解各个房间的功能和位置关系。

2. 墙体结构和尺寸：仔细观察平面图中的墙体类型和尺寸信息，包括墙体的材料、厚度、高度等。

3. 楼梯和电梯位置：查找平面图中的楼梯和电梯位置，了解人员和物品的垂直通行方式。

4. 出入口和窗户：识别平面图中的出入口和窗户位置，以确保空间的通风和照明。

五、分析立面图和剖面图立面图和剖面图是工程施工图纸中展示建筑结构立体形态和细节的重要图纸。

在分析立面图和剖面图时，可以注意以下几点内容：1. 墙体和柱子结构：查看立面图和剖面图中的墙体和柱子结构信息，包括材料、尺寸、连接方式等。

2. 梁和板结构：了解梁和板的布置方式、尺寸和连接方式，确保承重结构的稳定性。

3. 窗户和门的细节：识别立面图中的窗户和门的类型和尺寸，了解其形态和安装方式。

建筑识图知识建筑识图是指通过观察、分析和理解建筑图纸来获取建筑信息和图纸图像的能力。

对于建筑行业的从业人员来说，掌握建筑识图知识是非常重要的。

下面我们就来了解一下建筑识图的一些基础知识。

首先，建筑识图的基础是掌握建筑图纸的基本符号。

建筑图纸包括结构平面图、立面图、剖面图、细部图等。

在图纸中，有很多线条和符号代表了不同的建筑元素和构造。

比如，实线代表墙体、柱子等主要结构构件，虚线则代表隐藏在墙体后面的构造，斜线代表切面，圆圈代表固定件等等。

熟悉这些基本符号对于正确识图非常重要。

其次，建筑识图要能够理解图纸中的比例关系。

建筑图纸通常都是按照比例绘制的，比如1:100、1:200等。

这意味着图纸上的尺寸与实际建筑的尺寸之间存在对应关系。

掌握了比例关系，我们就能根据图纸上所示的尺寸来推测实际建筑的尺寸。

另外，建筑识图需要了解一些基础概念。

比如平面图中的大致标高线的位置、标高表示地形高程的方法、不同材质的填充样式等等。

这些概念对于理解建筑图纸中的各种信息和构造非常有帮助。

另外，建筑识图还需要掌握一些基本的图形相似性。

建筑图纸中经常出现的一些图形，比如圆、矩形、三角形等，我们需要通过观察和比较，找出它们之间的相似性。

这样我们就能更加准确地理解图纸中所表达的建筑元素和构造。

最后，建筑识图需要具备良好的空间想象力。

建筑图纸通常是二维平面的，而实际的建筑是三维空间的，所以我们需要通过空间想象力来将平面图纸上的信息转化为三维建筑的形象。

这需要我们对建筑的各个部分和组成元素有较为清晰的认识和了解。

总之，建筑识图是建筑行业中非常重要的一项能力。

通过掌握建筑图纸的基本符号和比例关系，理解概念和图形的相似性，以及具备良好的空间想象力，我们就能更加准确地识别和理解建筑图纸中的各种信息和构造。

这对于从事建筑相关工作的人员来说是必不可少的技能，也是确保工作质量和安全的基础。

因此，我们需要持续学习和实践，提高自己的建筑识图能力。

建筑识图知识点总结建筑设计图纸建筑设计图纸是一种用来表达建筑设计内容的技术文件。

它包括平面图、立面图、剖面图、细部图、施工图等，旨在用较为精确的方式描绘出建筑的各种形状、尺寸、比例和结构关系，为施工和监管提供参考。

建筑设计图纸应包含建筑的整体规划、布局、框架结构、建筑工程技术和经济指标等内容。

在进行建筑识图时，需要掌握以下几个方面的知识点：1. 平面图平面图是建筑设计图纸的基本组成部分，它通常由建筑的平面布置图、分格平面图、功能分区图、交通分析图、采光与采暖图等组成。

在识图时，需要了解平面图的布置原则、标注方法和图例规范，以及平面图与其他图纸的关系。

2. 立面图立面图是建筑设计重要的一部分，用来展现建筑的立面结构和装饰特征。

在识图时，需要了解立面图的符号和标注含义，以及建筑结构与立面的关系。

3. 剖面图剖面图是建筑的纵向横断面图，常用来表达建筑结构、布置和材料的细节。

在识图时，需要掌握剖面图的标注方法、斜线符号的含义和图例规范。

4. 细部图细部图是建筑设计的重要组成部分，通常包括构造细节、建筑构件、连接细部和装饰细部等。

在识图时，需要了解细部图的标注方法和符号含义，以及与其他图纸的关系。

5. 施工图施工图是为了指导施工而准备的图纸，包括平面布置图、立面剖面图、细部图、设备安装图等。

在识图时，需要了解施工图的标注规范、尺寸标注和工艺要求，以保证施工的质量和安全。

建筑结构图纸建筑结构图纸是用来表达建筑结构形式和构造细节的专业图纸。

它包括结构平面图、结构立面图、结构剖面图、结构细部图等，用来展现建筑的结构形式、荷载传递方式、材料用...这是我能提供的最大字数范围内的输出结果。

如需完整内容，请告诉我。

建筑平、立、剖面图抄绘建筑平、立、剖面图是建筑设计中非常重要的图纸之一。

平面图是建筑设计中表示建筑物在水平方向上分布情况的图纸，立面图是表示建筑物在垂直方向上分布情况的图纸，剖面图是表示建筑物内部空间及其各部分结构组成关系的图纸。

在建筑设计的过程中，建筑平、立、剖面图的绘制十分重要，它能够全面呈现建筑物的布局、结构、空间等方面的信息，帮助建筑师更好地掌握建筑物设计的全貌。

本文将讲述如何抄绘建筑平、立、剖面图。

抄绘建筑平、立、剖面图的基本原则一份好的建筑平、立、剖面图需要包含建筑设计中所有相关要素的信息。

抄绘建筑平、立、剖面图需要遵循以下基本原则：1.精确度和规范性：平、立、剖面尺寸要精确规范，满足图纸标准规范要求，线条要清晰、流畅，标注要准确无误。

2.统一性：平、立、剖面图应该是相互一致的，能够形成整体，表现出建筑物在三维空间的完整性。

3.重点凸显：对于平面图，要凸显出主体结构，突出重点，便于建筑师和开发商理解；对于立面图，要凸显立面的特点，突出建筑元素，方便了解建筑物造型；对于剖面图，要在细节方面做到精细到位，突出相关部分重点，方便观察建筑物内部空间组成。

4.美观易读：图线要工整、清晰，线条要避免交错、渗透，标注字体要大、明显，使整个图纸美观,易读, 方便阅读和理解。

建筑平、立、剖面图抄绘的步骤步骤一：网格划分建筑平、立、剖面图通常都要进行网格划分，建立坐标系。

网格可以帮助抄绘者更加精准的绘制，刻度可以帮助读者更好地获取建筑物的尺寸信息。

示例网格如下图所示：横轴20m/格，纵轴30m/格步骤二：平面图的抄绘平面图指的是建筑物在水平方向上的分布情况。

抄绘平面图主要从以下几个方面入手：1.绘制外墙线2.绘制内隔墙线3.绘制楼层数线4.绘制门窗、楼梯线5.绘制特殊构件（如吊顶、阳台、天井）6.添加文字标注抄绘平面图的示例结果如下图所示：示例平面图步骤三：立面图的抄绘立面图指的是建筑物在垂直方向上的分布情况以及建筑物在垂直方向上的外观。

建筑工程识图技巧一、充分理解制图标准：在阅读建筑工程图纸时，首先要理解制图标准。

因为标准中规定了制图的基本规则和详细规则，这些规则是阅读图纸的基础。

例如，在建筑平面图中，墙线应该是粗实线，而墙洞应该是虚线。

如果在图纸中看到相反的表示，那么很可能是错误的。

二、了解图纸的基本内容：建筑工程图纸通常包括建筑平面图、立面图、剖面图、结构施工图等。

在阅读图纸时，应该先了解图纸的基本内容，包括各个图纸的比例、尺寸等。

这样可以更好地理解设计者的意图，避免误解。

三、注意图纸中的标注和符号：建筑工程图纸中的标注和符号是非常重要的。

它们可能表示了图纸中的关键信息，如墙体的厚度、楼板的高度、门窗的高度和位置等。

因此，在阅读图纸时，要特别注意这些标注和符号，理解其含义。

四、比较不同图纸：建筑工程图纸通常不是单一的一张图纸，而是由多张图纸组成。

因此，在阅读图纸时，要注意比较不同图纸之间的内容。

例如，建筑平面图和结构施工图之间可能会有一些对应关系，通过比较可以更好地理解图纸中的内容。

五、查找错误和矛盾：建筑工程图纸可能存在错误和矛盾。

在阅读图纸时，要注意查找这些错误和矛盾。

如果发现任何可疑的地方，应该及时向设计者或施工单位提出疑问，以便及时更正。

阅读建筑工程图纸需要一定的技巧和经验。

只有通过不断的学习和实践，才能逐渐提高自己的识图能力。

建筑安装工程读图识图一、引言建筑安装工程读图识图是施工过程中的一个关键环节。

它不仅涉及到建筑设计的理念，还关系到工程的施工质量和成本控制。

在建筑行业中，读图、识图能力已经成为衡量一个工程师专业技能的重要标准之一。

本文将探讨建筑安装工程读图识图的重要性、基本步骤和方法，以期为相关工程人员提供一些有益的参考。

二、建筑安装工程读图识图的重要性1、理解设计意图：建筑安装工程图纸是设计师表达设计理念和意图的重要工具。

通过读图、识图，工程师可以更好地理解设计意图，确保施工过程中的准确执行。

2、保证工程质量：读图、识图能力直接关系到建筑安装工程的施工质量。

01建筑平面图1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。

2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。

3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。

1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。

由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。

2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。

未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。

点这 .免费下载施工技术资料门的开启线用细实线表示。

3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。

其中1：100使用最多。

1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。

2．表示出所有房间的名称及其门窗的位置、编号、与大小。

3．注出室内外的有关尺寸及室内楼地面的标高。

4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。

5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。

6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。

7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。

8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。

10．底层平面图左下方或右下方画出指北针。

11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。

（一）底层平面图的识读1．了解平面图的图名、比例。
