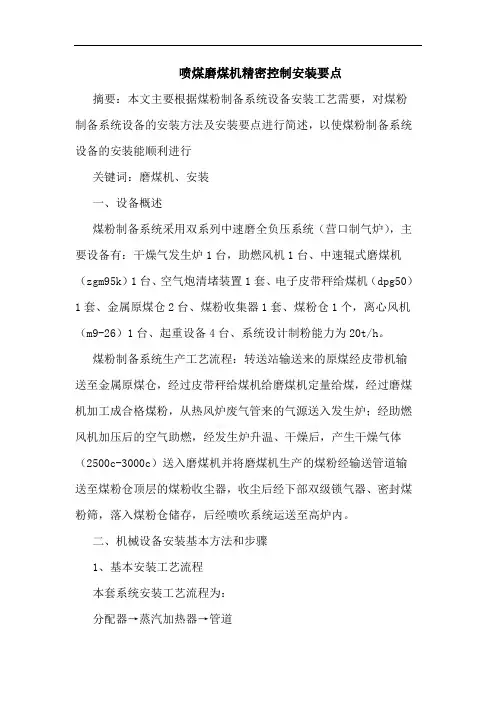

喷煤磨煤机精密控制安装要点
摘要：本文主要根据煤粉制备系统设备安装工艺需要，对煤粉制备系统设备的安装方法及安装要点进行简述，以使煤粉制备系统设备的安装能顺利进行
关键词：磨煤机、安装
一、设备概述
煤粉制备系统采用双系列中速磨全负压系统（营口制气炉），主要设备有：干燥气发生炉1台，助燃风机1台、中速辊式磨煤机（zgm95k）1台、空气炮清堵装置1套、电子皮带秤给煤机（dpg50）1套、金属原煤仓2台、煤粉收集器1套、煤粉仓1个，离心风机（m9-26）1台、起重设备4台、系统设计制粉能力为20t/h。
煤粉制备系统生产工艺流程：转送站输送来的原煤经皮带机输送至金属原煤仓，经过皮带秤给煤机给磨煤机定量给煤，经过磨煤机加工成合格煤粉，从热风炉废气管来的气源送入发生炉；经助燃风机加压后的空气助燃，经发生炉升温、干燥后，产生干燥气体（2500c-3000c）送入磨煤机并将磨煤机生产的煤粉经输送管道输送至煤粉仓顶层的煤粉收尘器，收尘后经下部双级锁气器、密封煤粉筛，落入煤粉仓储存，后经喷吹系统运送至高炉内。
二、机械设备安装基本方法和步骤
1、基本安装工艺流程
本套系统安装工艺流程为：
分配器→蒸汽加热器→管道
煤粉仓结构框架→煤粉喷吹罐→煤粉仓→煤粉收尘 →风管及煤粉输送管道
离心风机
电葫芦→干燥气发生炉→助燃风机→干燥气输送管道
原煤仓结构框架→制粉间单梁吊→磨煤机
原煤仓→原煤输送设备
→空气炮清堵装置
→皮带秤给煤机 2、主要安装方法
本套系统需要运转的设备主要有：磨煤机、离心风机、助燃风机、皮带秤给煤机、煤粉收集装置，其它均为非标设备及辅助设备，
㈠磨煤机安装
（1）安装流程：
磨煤机安装前对基础的标高，预留孔洞（或预埋螺栓）位置作整体验收，并应有相关中间交接验收资料，待基础验收合格、垫铁准备就位后方能进行。垫铁可考虑每组用一对斜垫铁、一块平垫铁，以便于设备调平，垫铁配置数量依据设备底座螺栓孔分布位置、尺寸及设备重量综合考虑。地脚螺栓每处至少配置一组垫铁，必要时可考虑增加辅助垫铁。所有的垫铁的尺寸、数量及放置位置均应符合机械设备安装有关规范的要求。

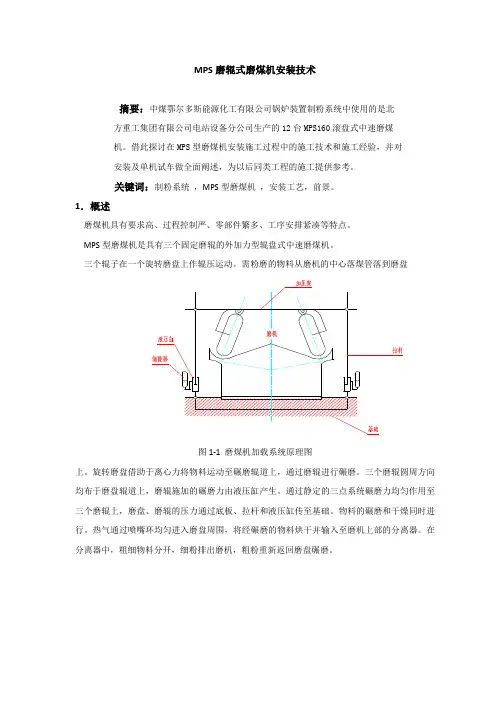

MPS磨辊式磨煤机安装技术
摘要：中煤鄂尔多斯能源化工有限公司锅炉装置制粉系统中使用的是北
方重工集团有限公司电站设备分公司生产的12台MPS160滚盘式中速磨煤
机。借此探讨在MPS型磨煤机安装施工过程中的施工技术和施工经验，并对
安装及单机试车做全面阐述，为以后同类工程的施工提供参考。
关键词：制粉系统 ，MPS型磨煤机 ，安装工艺，前景。
1．概述
磨煤机具有要求高、过程控制严、零部件繁多、工序安排紧凑等特点。
MPS型磨煤机是具有三个固定磨辊的外加力型辊盘式中速磨煤机。
三个辊子在一个旋转磨盘上作辊压运动。需粉磨的物料从磨机的中心落煤管落到磨盘
图1-1 磨煤机加载系统原理图
上。旋转磨盘借助于离心力将物料运动至碾磨辊道上，通过磨辊进行碾磨。三个磨辊圆周方向均布于磨盘辊道上，磨辊施加的碾磨力由液压缸产生。通过静定的三点系统碾磨力均匀作用至三个磨辊上，磨盘、磨辊的压力通过底板、拉杆和液压缸传至基础。物料的碾磨和干燥同时进行。热气通过喷嘴环均匀进入磨盘周围，将经碾磨的物料烘干并输入至磨机上部的分离器。在分离器中，粗细物料分开，细粉排出磨机，粗粉重新返回磨盘碾磨。 图1-2 磨煤机碾磨干燥区工作示意图
难以破碎的杂物热气流不能吹走，它们通过喷嘴环落入磨机下部的热空气室中，经刮板至石子煤箱中排除。清除废料的过程在磨机运行期间也能进行。
2．MPS160磨煤机结构
3．磨煤机安装
3.1准备工作和清理检查
检查一次浇注预埋件和预留孔，清理基础表面，清去表面疏松组织。
确定磨煤机的中心线、纵横轴线和相对标高，校准地脚螺栓和地脚孔的位置。
3.2基础底板的安装
减速机底板水平度允许偏差为0.15mm/m。
3.3减速机安装
中心线的最大允差为±0.5 mm。未紧螺栓前用塞尺检查接触面的间隙，最大间隙不得超过0.1 mm。
3.4下架体安装
以减速机输出法兰上面为基准找正下架体的上平面，上平面允许的水平误差小于6 mm。用线锤找正下架体上平面内圆与减速机输出法兰同心度，同心度允差小于5 mm。
目录
1.0 工程概况 ................................................................................................................................... 1
2.0 编制依据 ................................................................................................................................... 2
3.0 磨煤机施工主要程序及施工方法 ................................................................................................ 2
4.0 风机施工主要程序及施工方法 ..................................................................................................... 13
5.0 质量管理 ................................................................................................................................ 15
6.0 施工部署 ................................................................................................................................ 17
磨煤机安装方案指导
磨煤机是煤矿、电厂等行业中常见的设备之一，用于将煤炭粉碎成所需的粒度。正确的安装磨煤机对于设备的高效运行和生产效率的提高至关重要。本文将为您提供磨煤机安装方案指导。
1.安装前的准备工作
在正式安装磨煤机之前，需要进行一系列的准备工作来保证安装工作的顺利进行。
1.1.设计方案：根据现场实际情况和工艺要求，制定合理的磨煤机安装设计方案。方案中需要包括设备的布置、管道的连接、电气控制等内容。
1.2.材料准备：根据设计方案，准备安装所需的各种材料，如膨胀螺栓、润滑油、密封胶等。
1.3.人员培训：组织相关人员参加安装培训课程，熟悉磨煤机的安装流程和注意事项。
2.安装步骤
2.1.场地清理：清理安装场地，确保场地平整、干净，为磨煤机的安装提供合适的工作环境。
2.2.基础施工：按照设计方案进行基础施工，确保磨煤机的基础牢固、平整。磨煤机的基础尺寸和施工要求需根据实际情况和设备参数进行确定。
2.3.设备安装：根据设计方案将磨煤机各个部分逐步安装到位。注意安装过程中要小心操作，避免损坏设备。 2.4.传动装置安装：确保传动装置正确安装，传动皮带的松紧度要适中，传动链的润滑要到位。
2.5.管道连接：根据设计方案进行管道的连接，确保磨煤机与其他设备的联接紧密，无漏气、漏粉等现象。
2.6.电气控制：按照设计方案进行电气控制装置的安装，确保电气控制系统与磨煤机的连接正常，各个开关、按钮的功能正常。
3.安装后的测试与调试
3.1.动态试运转：完成安装后，进行设备的空载试运转。观察运行情况，检查设备是否有异常声音、震动等状况。
3.2.调整参数：根据需要调整设备的相关参数，如进料速度、磨煤机转速等，以达到预期的煤炭粉碎效果。
3.3.运行监测：在试运转的过程中，对设备的电流、温度等运行参数进行监测，确保设备运行稳定，并进行必要的调整和维护。
4.安全注意事项
4.1.安装过程中，操作人员需佩戴符合安全要求的防护装置，如安全帽、安全鞋、防护眼镜等。
