工程图学1--2

工程图学基础习题集答案

一、选择题

1. 工程图学中，第一角投影法与第三角投影法的主要区别是什么？

- A. 投影方向不同

- B. 视图数量不同

- C. 视图布局不同

- D. 投影平面不同

答案：A

2. 以下哪个不是工程图中常见的视图类型？

- A. 前视图

- B. 侧视图

- C. 俯视图

- D. 透视图

答案：D

二、简答题

1. 请简述工程图中尺寸标注的基本原则。

答案：尺寸标注应遵循清晰、准确、一致的原则。尺寸线应与所标注的线段垂直，尺寸数字应置于尺寸线的上方或旁边，且应避免尺寸线和数字的交叉。

2. 解释什么是剖面图，并说明其在工程图中的应用。

答案：剖面图是一种通过假想的切割面将物体切开，以显示物体内部结构的图形表示方法。在工程图中，剖面图常用于展示零件的内部结构，以便于设计和制造过程中的理解和交流。

三、绘图题

1. 根据所给的三视图，绘制一个简单零件的立体图。

答案：[此处应附上相应的立体图绘制，但由于文本限制，无法展示图形。]

2. 绘制一个带有剖面线的零件剖面图。

答案：[同上，应附上剖面图的绘制，但此处无法展示图形。]

四、综合分析题

1. 给出一个复杂零件的多视图，分析其结构特点，并指出可能的制造难点。

答案：[此处应根据具体的多视图进行分析，包括零件的结构特征、尺寸精度要求、材料特性等，以及制造过程中可能遇到的技术难题。]

请注意，以上答案仅为示例，实际的习题集答案应根据具体的习题内容进行编写。在解答习题时，应注重理论与实践相结合，不断提高自己的空间想象能力和绘图技巧。

章 工程图的国家标准 第

本章主要介绍制图的基本标准和点、线、面的投影知识。通过本章的学习，应掌握以下基本内容：

• 国标中有关图幅、比例、字体和图线的规定；

• 尺寸标注的基本规定和方法；

• 投影的基本概念和正投影的基本特性；

• 点的投影规律及两点的相对位置；

• 各种位置直线的投影特性及两线的相对位置；

• 各种位置平面的投影特性。

1.1 制图的国家标准

工程图样是设计、生产、维护和使用中的重要技术文件。为正确绘制和阅读工程图样，必须熟悉和掌握有关的标准。我国从1959年首次颁布《机械制图》国家标准以来，已进行了多次修改。本书根据1993年颁布的最新国家标准《技术制图》，介绍其中有关图纸幅面、比例、字体、图线及尺寸标注等内容的基本规定。

1.1.1 图纸幅面及格式（GB/T 14689—1993）

1．图纸幅面

图纸幅面即图纸的大小，以长×宽的尺寸确定。表1-1是国家标准GB/T 14689—1993中规定的基本幅面（GB是国家标准的缩写，T是推荐的缩写，14689是该标准的编号，1993是该标准颁布的年份），绘制工程图样时应优先采用。必要时允许按规定加长幅面，可查阅GB/T 14689—1993。

表1-1 图纸幅面

幅面代号 A0 A1 A2 A3 A4

尺寸B×L 841×1189 594×841 420×594 297×420 210×297

a 25

c 10 5

e 20 10 1 和投影基础 2．图框格式

图框的格式分为留有装订边和不留装订边两种，图框线为粗实线，图纸可横放或竖放，如图1-1、图1-2所示。其周边尺寸见表1-1。

3．标题栏

标题栏用以说明所表达机件的名称、比例、材料、图号、设计者、审核者等，一般位于图纸的右下角，如图1-1和图1-2所示。有时也可按图1-3所示的位置放置，但此时应采用方向符号。

图1-1 留有装订边的图框格式

图1-2 不留装订边的图框格式

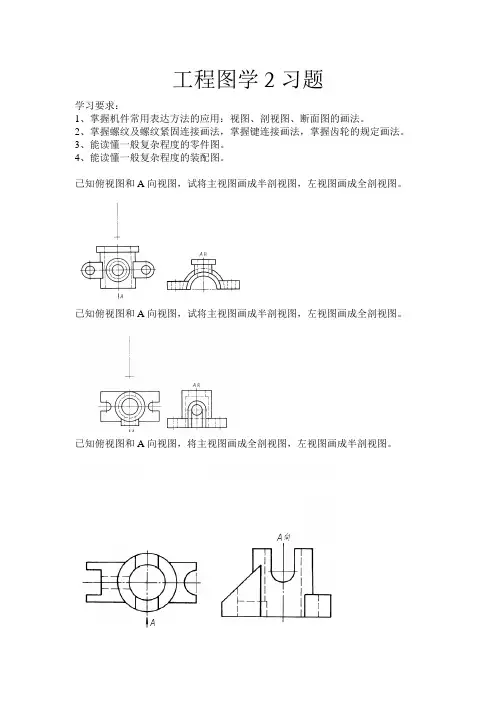

工程图学2习题

学习要求：

1、掌握机件常用表达方法的应用：视图、剖视图、断面图的画法。

2、掌握螺纹及螺纹紧固连接画法，掌握键连接画法，掌握齿轮的规定画法。

3、能读懂一般复杂程度的零件图。

4、能读懂一般复杂程度的装配图。

已知俯视图和A向视图，试将主视图画成半剖视图，左视图画成全剖视图。

已知俯视图和A向视图，试将主视图画成半剖视图，左视图画成全剖视图。

已知俯视图和A向视图，将主视图画成全剖视图，左视图画成半剖视图。

已知俯视图和A向视图，试将主视图画成半剖视图，左视图画成全剖视图。

已知俯视图和A向视图，将主视图画成半剖视图，左视图画成全剖视图。

已知主视图和俯视图，试画出B-B全剖视图。

已知主视图和俯视图，试将左视图画成全剖视图。

图示断面的正确画法是 。

图示断面的正确画法是 。

图示断面的正确画法是 。

图示断面的正确画法是 。

1）已知内、外螺纹连接图，画出A—A，B—B剖面图。

2）在下图正确标注螺纹标记M10×1LH-5g6g-l，并说明其含义。

M10×1LH-5g6g-l表示 。

1）已知内、外螺纹连接图，画出A—A，B—B剖面图。

2）在下图正确标注螺纹标记Tr40×14（P7）LH-6g-L，并说明其含义。

Tr40×14（P7）LH-6g-L表示 。 1）找出螺纹连接图及A—A断面图中的错误，将正确图形画在下边指定的位置处。

2）在下图正确标注螺纹标记S40×14（P7）-6g-L，并说明其含义。

S40×14（P7）-6g-L表示 。

指出并说明螺钉连接图中的错误，在右边指定位置利用画好的部分图形，画出正确的连接图。

《工程图学》复习资料

一、 标准件与常用件：（补全、改错螺纹连接）

（1） （2）

（3）

二、键与销：（补全键、轴和轮毂连接图）

三、技术要求标注

1.已知轴和孔的尺寸公差带代号，试在装配图中注写出配合尺寸。

2.试说明：

20是 ；K是 代号；h是 代号；

7和6是 ；该配合是 制 配合。

四、齿轮：

1．已知标准直齿圆柱齿轮的模数m＝3mm，Z＝20，计算齿轮各部分的尺寸，并画出齿轮的两个视图。

2．已知两平板齿轮啮合，m1=m2=4mm，z1=22，z2=30，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

齿顶圆直径：

分度圆直径：

齿根圆直径：

五、形位公差：

（一）将文字说明的形位公差标注在图上。

1、Φ100h6的圆度公差为0.004。 2、Φ100h6圆柱面对Φ45P7的轴线的径向圆跳动公差为0.015。

3、零件的左端面对右端面的平行度公差为0.01。

（二）改正下图中表面粗糙度与形位公差标注的错误：

1．改正表面粗糙度标注：（将正确的标在右图）

2．改正形位公差标注：（将正确的标在下图）

五、读零件图并回答问题：

第1题：轴类零件

1、该零件的名称为 ，材料是 。

2、该零件的结构形状共用了两个图形表达，主视图采用了

剖视图，另外还用了一个 图。

3、轴上的半圆键槽直径是 ，宽度为 ，深度为 其定位尺寸为 。 4、零件右段Φ140.055的倒角C1含义是 ，其表面粗糙度要求是 。

5、Φ18018.0034.0表示其基本尺寸为 ，最大极限尺寸为 ，最小极限尺寸为 ，公差为 。
