机械制图(工程图学)公差与配合

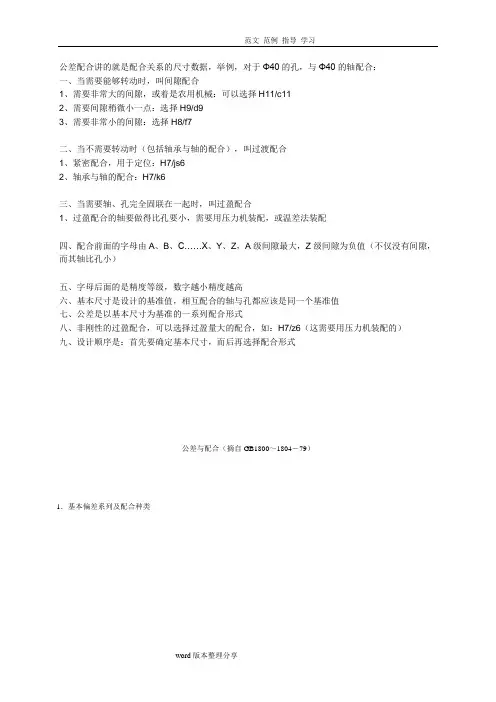

公差配合讲的就是配合关系的尺寸数据，举例，对于Φ40的孔，与Φ40的轴配合：一、当需要能够转动时，叫间隙配合1、需要非常大的间隙，或着是农用机械：可以选择H11/c112、需要间隙稍微小一点：选择H9/d93、需要非常小的间隙：选择H8/f7二、当不需要转动时（包括轴承与轴的配合），叫过渡配合1、紧密配合，用于定位：H7/js62、轴承与轴的配合：H7/k6三、当需要轴、孔完全固联在一起时，叫过盈配合1、过盈配合的轴要做得比孔要小，需要用压力机装配，或温差法装配四、配合前面的字母由A、B、C……X、Y、Z，A级间隙最大，Z级间隙为负值（不仅没有间隙，而其轴比孔小）五、字母后面的是精度等级，数字越小精度越高六、基本尺寸是设计的基准值，相互配合的轴与孔都应该是同一个基准值七、公差是以基本尺寸为基准的一系列配合形式八、非刚性的过盈配合，可以选择过盈量大的配合，如：H7/z6（这需要用压力机装配的）九、设计顺序是：首先要确定基本尺寸，而后再选择配合形式公差与配合（摘自GB1800～1804－79）1．基本偏差系列及配合种类标准公差值(基本尺寸大于6至500mm)孔的极限差值（基本尺寸由大于10至315mm）μm轴的极限偏差（基本尺寸由于大于10至315mm）注：标注▼者为优先公差等级，应优先选用。

形状和位置公差（摘自GB1182～1184－80）形位公差符号圆度和圆柱度公差 μm主参数d (D)图例直线度和平面度公差μm 主参数L图例平行度、垂直度和倾斜度公差μm主参数L、d (D)图例同轴度、对称度、圆跳动和全跳动公差确良 μm主参数d(D)、B 、L 图例表面粗糙度表面粗糙度R a值的应用范围注：1. 粗糙度代号I为第一种过渡方式。

它是取新国标中相应最靠近的下一档的第1系列值，如原光洁度（旧国标）为▽5，R a的最大允许值取6.3。

因此，在不影响原表面粗糙要求的情况下，取该值有利于加工。

2. 粗糙度代号Ⅱ为第2种过渡方式。

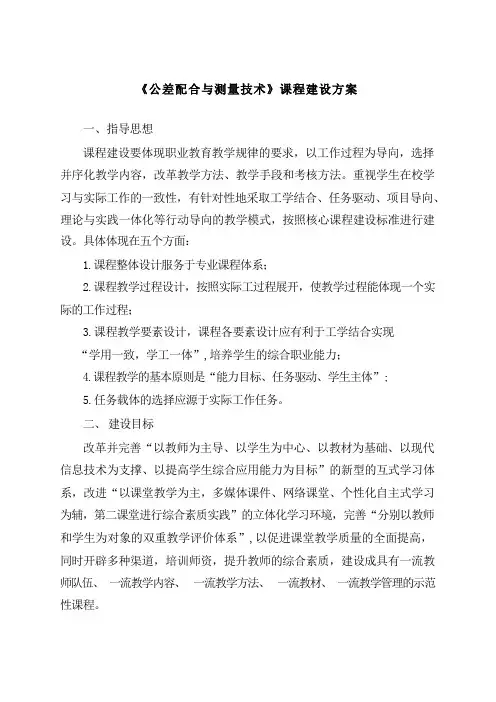

《公差配合与测量技术》课程建设方案一、指导思想课程建设要体现职业教育教学规律的要求，以工作过程为导向，选择并序化教学内容，改革教学方法、教学手段和考核方法。

重视学生在校学习与实际工作的一致性，有针对性地采取工学结合、任务驱动、项目导向、理论与实践一体化等行动导向的教学模式，按照核心课程建设标准进行建设。

具体体现在五个方面：1.课程整体设计服务于专业课程体系；2.课程教学过程设计，按照实际工过程展开，使教学过程能体现一个实际的工作过程；3.课程教学要素设计，课程各要素设计应有利于工学结合实现“学用一致，学工一体”,培养学生的综合职业能力；4.课程教学的基本原则是“能力目标、任务驱动、学生主体”;5.任务载体的选择应源于实际工作任务。

二、建设目标改革并完善“以教师为主导、以学生为中心、以教材为基础、以现代信息技术为支撑、以提高学生综合应用能力为目标”的新型的互式学习体系，改进“以课堂教学为主，多媒体课件、网络课堂、个性化自主式学习为辅，第二课堂进行综合素质实践”的立体化学习环境，完善“分别以教师和学生为对象的双重教学评价体系”,以促进课堂教学质量的全面提高，同时开辟多种渠道，培训师资，提升教师的综合素质，建设成具有一流教师队伍、一流教学内容、一流教学方法、一流教材、一流教学管理的示范性课程。

三、建设内容1.教师队伍建设2023年：1)调整课程教学团队，团队成员制定个人发展规划，不断进步，提高业务水平。

2)每学期开展互相听课，每位成员在完成任务的前提下，尽量多总结、多改进。

3)每学期集中研讨不少于3次，进行教学经验交流，改进教学方法和手段。

2020年：1)加强“双师型”教师培养，专业类课程“双师型”教师应达到70%以上。

2)切实提高教师整体的教学水平，教学能力和教学效果；分批组织一些教师去校外、省外参观学习，进行广泛的学术交流和研讨活动。

2025年：1)积极鼓励青年教师，提高学历层次、教学水平和科研能力。

第一章绪论课题：绪论教学目的：1.掌握互换性概念，有关标准化、优先数及定义；2.掌握有关公差的基本概念、基本理论、术语、定义；教学重点：零件互换性的基本概念教学难点：零件互换性的基本概念互换性概述:一. 互换性1.什么叫互换性举例：组成现代技术装置和日用机电产品的各种零件，如电灯泡、自行车、手表、缝纫机上的零件、一批规格为M10-6H的螺母与M10-69螺栓的自由旋合。

在现代化生产中，一般应遵守互换性原则。

（1）定义：同一规格的一批零件，任取其一,不需任何挑选和修配就能装在机器上，并能满足其使用功能要求，具有上述要求的零部件称为具有互换性的零部件。

（2）互换性包括：几何参数、机械性能和理化性能方面的互换性。

几何量误差（尺寸、形状、位置、表面微观形状误差）。

（3）互换性分类：A、完全互换性特点：不限定互换范围，以零部件装配或更换时不需要挑选或修配为条件。

如日常生活中所用电灯泡。

B、不完全互换性（也称有限互换）特点：因特殊原因，只允许零件在一定范围内互换。

如机器上某部位精度愈高，相配零件精度要求就愈高，加工困难，制造成本高，为此，生产中往往把零件的精度适当降低，以便于制造，然后再根据实测尺寸的大小，将制成的相配零件分成若干组，使每组内的尺寸差别比较小，最后，再把相应的零件进行装配。

除此分组互换法外，还有修配法、调整法。

主要适用于小批量和单件生产。

2.怎样才能使零件具有互换性若制成的一批零件实际尺寸数值=理论值。

即这些零件完全相同，虽具有互换性，但在生产上不可能，且没有必要。

而只要求制成零件的实际参数值变动不大，保证零件充分近似即可。

要使零件具有互换性，就应按“公差”制造。

公差：实际参数允许的最大变动量。

3.互换性在机械制造中有什么作用（1）在设计方面:有利于最大限度采用标准件、通用件和标准件，大大简化绘图和计算工作，缩短设计周期。

便于计算机辅助设计CAD。

（2）在制造方面:有利于组织专业化生产，采用先进工艺和高效率的专用设备，提高生产效率。

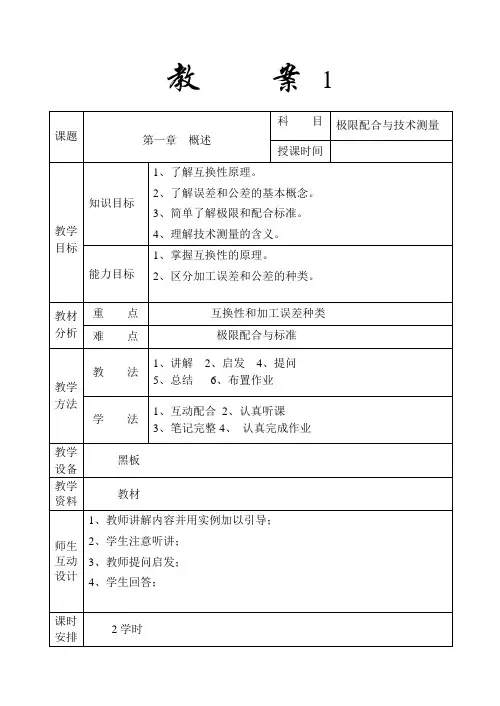

教案 1一、新课导入：极限配合与技术测量主要内容包括极限与配合、形位公差、表面粗糙度和技术测量，主要学习和研究互换性，围绕零件的制造误差和公差概念及其使用要求之间的关系，合理的解决生产成本、产品质量与效益之间的矛盾。

二、新授内容：第一章概述第一节互换性（一）互换性基本概念：所谓互换性是指在制成同一规格的零件中，不需要作任何挑选或附加加工（如选配或钳工加工）就可以组装成部件或整机，并能达到设计要求。

举例说明：自行车手机电脑零部件的互换性。

（二）互换性的种类：根据零件的互换范围不同：a)完全互换性：零、部件在装配时，不需要作任何选择或附加加工。

b)不完全互换性：零、部件在装配时，允许进行附加加工、选择与调整。

完全互换性在机器制造中被广泛采用。

（三）分组装配法：为了解决加工困难和装配精度要求之间的矛盾。

把零件的互换性范围限制在同一组内的方法，称为分组装配法。

属于不完全互换性。

第二节加工误差和公差（一）加工误差：1、加工误差的定义：零件的实际尺寸和理论上的绝对准确尺寸之差。

2、加工误差的分类：a)尺寸误差；b)形状误差；c)位置误差；d)表面粗糙度误差；e)波纹度误差。

（未标准化）（二）公差：1、公差的定义：零件的尺寸、几何形状、几何位置关系及表面粗糙度参数值允许变动的范围。

2、公差的分类：a)尺寸公差；b)形状公差；c)位置公差；d)表面粗糙度公差；第三节极限与配合标准(一)标准化和标准：a)标准化：制定标准和贯彻执行技术标准为主要内容的全部活动过程。

b)标准：指为产品和工程上的规格、技术要求及其检测方法方面等所作的技术规定。

（二）国家有关标准：标准分为：国家标准行业标准地方标准企业标准第四节技术测量概念（一）技术测量的意义和对象：a)技术测量是实现互换性的必要条件。

b)所谓技术测量就是把被测出的量值与具有计量单位的标准量进行比较从而确定被测量的量值。

c)技术测量的对象：长度、角度、表面粗糙度和形位公差。

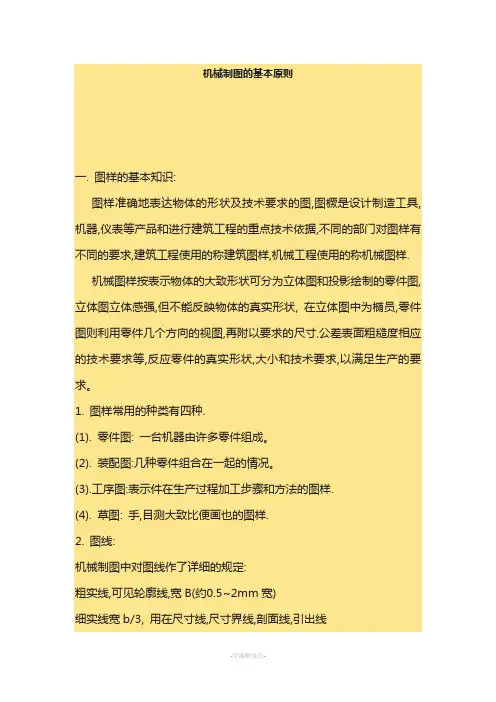

机械制图的基本原则一. 图样的基本知识:图样准确地表达物体的形状及技术要求的图,图橛是设计制造工具,机器,仪表等产品和进行建筑工程的重点技术依据,不同的部门对图样有不同的要求,建筑工程使用的称建筑图样,机械工程使用的称机械图样.机械图样按表示物体的大致形状可分为立体图和投影绘制的零件图,立体图立体感强,但不能反映物体的真实形状, 在立体图中为椭员,零件图则利用零件几个方向的视图,再附以要求的尺寸,公差表面粗糙度相应的技术要求等,反应零件的真实形状,大小和技术要求,以满足生产的要求。

1. 图样常用的种类有四种.(1). 零件图: 一台机器由许多零件组成。

(2). 装配图:几种零件组合在一起的情况。

(3).工序图:表示件在生产过程加工步骤和方法的图样.(4). 草图: 手,目测大致比便画也的图样.2. 图线:机械制图中对图线作了详细的规定:粗实线,可见轮廓线,宽B(约0.5~2mm宽)细实线宽b/3, 用在尺寸线,尺寸界线,剖面线,引出线波浪线,b/3 断裂处边界线.虚线. B/3 不可见轮廓线.粗点划线,有特殊要求的线.3. 三视图知识:三视图按看图的视角不同可分为第一角三视图和第三角三视图.(在前苏联,中国,区欧等国使用前苏联标准,使用第一角法,欧美台湾等使用第三角法)如(附图四)因晟铭使用第三角法,若无特别说明,举例皆是第三角法,三视图按视角的方向分前视图,后视图,右视图,上视图,右视图.表达一个零件一般需要前视图,上视图,左视图,合称为三面视图.简称三视图.看图样尺寸初步知识:(1) 主. 俯视图长对正(即长度方向相等)主, 左视图高平齐,俯.左视图宽相等.(2)图样尺寸mm为单位,采用其它单位要注明.(3) 图样中标注尺寸为最后完工尺,否则另加说明.(4) 机件的每一个尺寸一般只标一次.尺寸一般包含尺寸界线,尺寸线,箭头和尺寸四要素,坐标标注一般无尺寸线和箭头.图样大小的规定:图样幅面一般分为: A0 841*1189 A1 594*841 A2 420*594A4 297*420 A5 148*210手写汉字一般采用仿宋体.二. 几何作用:作图方法一般分手工绘图和计算机绘图.手工绘图: 是用图板,丁字尺,三角板,圆规,分规,曲线板,铅笔,等绘制图形. 计算机绘图: 是用计算机绘图软件在计算机中绘制图形.三. 投影作用:按照横平.竖齐.由观察者完成视图:投影的概念: 投影法,一组射线通过物体射向预定平面上得到图形的方法,机械视图一般采用平行投影法.投影是点: 其空间必定是点或线.投影是线: 其空间必定是线或面.投影是面: 其空间必定是面或实体.四. 零件常用表达方法:零件常用有主视图,俯视图,左视图来表达,但对于较复杂的形状,必须附以其它视图才能将零件表达清楚,针对零件的形状特点,视图可采用基本视图,局部视图和旋转视图:1.基本视图包括主视图,右视图,左视图,后视图,俯视图,仰视图. 俯视图长对正,主视图与左视图,右视图高平齐,俯视图与左视图,右视图,仰视图宽相等.2.斜视图: 零件向不平行于任何基本投影面的平面投影所得的视图. 旋转视图: 将零件的倾斜部分旋转到与某一基本投影面平行后,再向该投影面投影所得到的视图.局部视图: 将零件的某一部分向基本投影面投影,所得到的视图.剖视图: 假想用剖切平面剖开零件,将外在观察者和割切面之间部分移去,将其余部分向投影面投影所得到图形.常用的剖视图方法有全剖视图,半剖视图,阶梯剖视图.其它表达方法:(1)局部放大法:(2)简化画法:五. 零件图概述:1.零件工作图(简称零件图)是指接指导和检验零件的图样,一张零件图,一般应包括下列内容:一组表达零件形状的图形: 用必要的视图,剖视面及其它规定画法,正确,完整,清晰表达零件各部分结构内外形状.2.一套正确,完整,清晰,合理的尺寸或电子图文件可满足零件制造和检验时全部需要.3.必要的技术要求,例如尺寸公差,热处理等等.填写完整的标题栏: 其中包括零件的名称,图号,数量,材料,图样比例,图样的设计者,绘图人,审核人等内容.( 此可找工程部一图纸说明)零件图上术要求:(1)公差与配合:尺寸公差: 保证规格零件互换性,对有关尺寸规定的允许变动范围.配合: 相互结合的二个零件轴和孔的公差带之间的关系,配合有三种类型,间隙配合,过盈配合,过渡配合.(2)形状和位置公差:经过加工的零件表面,不但有尺寸误差,还会有形状和位置误差,这些误差都会影响零件的装配.(3)表面光洁度,评定加工表面的光滑程度.六. 还有一些轴,齿轮画法,基轴制基孔制基本偏差的选用就不作介绍了.THANKS !!!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。

《机械制图基础知识综合性概述》一、引言机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。

它是机械设计与制造过程中的重要环节，被誉为“工程语言”。

从古老的手工绘图到现代的计算机辅助设计，机械制图经历了漫长的发展历程，为人类的工业进步做出了巨大贡献。

本文将全面介绍机械制图的基础知识，包括基本概念、核心理论、发展历程、重要实践以及未来趋势。

二、基本概念1. 图样图样是根据投影原理、标准或有关规定表示工程对象，并有必要的技术说明的图。

它是机械制图的核心成果，主要包括零件图和装配图。

零件图用于表达单个零件的形状、尺寸和技术要求；装配图则展示了多个零件组成的部件或机器的结构和装配关系。

2. 投影法投影法是机械制图的基础原理之一。

它通过将三维物体投射到二维平面上，形成图形。

常见的投影法有中心投影法和平行投影法。

中心投影法具有立体感强的特点，但图形的大小和形状会随物体与投影面的距离而变化。

平行投影法又分为正投影法和斜投影法，其中正投影法能够准确地表达物体的形状和尺寸，是机械制图中最常用的投影方法。

3. 视图视图是根据投影法绘制的物体在不同投影面上的图形。

主要有主视图、俯视图、左视图等六个基本视图。

主视图是从物体的正面进行投影得到的视图，反映了物体的主要形状和特征；俯视图是从物体的上方进行投影得到的视图，与主视图配合可以确定物体的长度和宽度；左视图是从物体的左侧进行投影得到的视图，与主视图和俯视图配合可以确定物体的高度。

4. 尺寸标注尺寸标注是机械制图中用于表示物体大小的重要手段。

它包括尺寸线、尺寸界线、尺寸数字等要素。

尺寸线用于表示尺寸的度量范围；尺寸界线用于限定尺寸线的位置；尺寸数字则表示物体的实际尺寸大小。

在标注尺寸时，需要遵循一定的标准和规范，确保尺寸的准确性和清晰度。

三、核心理论1. 三视图投影规律主视图、俯视图和左视图之间存在着“长对正、高平齐、宽相等”的投影规律。

即主视图与俯视图的长度相等；主视图与左视图的高度相等；俯视图与左视图的宽度相等。

《机械制图》课程标准一、课程性质与任务《机械制图》课程是高职装备大类（46）的一门专业基础课程。

本课程开设在第一学期，同步课程有《公差配合与测量技术》，后续课程有《机械设计》、《机械产品数字化设计》、《数控加工工艺及编程》、《机电设备故障诊断与维修》等。

本课程培养学生严格按照规范国家制图标准，运用正投影法的基础理论及其应用（点线面、基本体、切割体、相贯体、组合体的投影），机件形状的常用表达方法，能够进行标准件的绘制，中等复杂程度的零部件的图样绘制，为今后从事机械产品设计、数控编程、工艺编制、夹具设计、设备维修及技术改造奠定基础。

二、课程目标与要求1.素质目标（1）养成爱岗敬业的劳动态度；（2）养成严谨踏实、精益求精的工匠精神；（3）养成安全第一、注重规范的职业习惯和素养；（4）增强学生勇于探索的创新精神；（5）养成自主学习、协作探究、分析问题和解决问题的能力。

2.知识目标（1）了解国家制图标准和投影法的一些基本概念；（2）掌握正投影法的基础理论及其应用；（3）掌握点线面、基本体、切割体、相贯体、组合体的投影绘制方法；（4）掌握机件形状的常用表达方法；（5）掌握标准件的绘制；（6）掌握绘制（含零部件测绘）和阅读机械图样方法，学会标注尺寸，确定技术要求，初步具备中等复杂程度零部件的绘图能力。

3.能力目标（1）培养学生掌握基本的制图知识；（2）培养学生能够熟练的看懂基本的三视图，分析空间构型；（3）培养学生识读机械图样的能力；（4）培养学生绘制机械图样的能力；（5）培养学生严格遵守国家标准的意识，及运用和贯彻国家标准的初步能力；（6）培养学生的综合能力：观察事物、发现问题、分析问题、解决问题的能力。

三、课程结构与内容（一）教学载体针对“机械产品图样识读和绘制”的学习任务，课题组共同研究后确认以一级圆柱齿轮减速器为载体，以典型零件、数控加工零件和模具作为辅助。

该载体的零部件具有典型性，普遍性的特点。

（二）课程内容本课程程划分为7个项目，共64学时。

HEBEINONGJI摘要:机械制造业的发展在工业领域中占据着非常重要的地位，源于机械制造业水平的高低直接反映出我国科学技术的发展水平，因此在当前要加强对机械设计与制造的重视程度，强化机械制造业深入分析和研究。

但是目前机械制造业的发展现状，还存在部分的问题需要进一步的解决，在机械设计与制造的过程中公差配合起着非常重要的作用，本文主要是针对机械设计与制造中的公差配合以及应用效果进行分析和研究，旨在充分利用公差配合这一要素有效解决机械设计与制造中存在的问题，以此促进机械制造业的发展，为我国科技水平的提升奠定坚实的基础。

关键词:机械设计;机械制造;公差配合;应用效果机械设计与制造中的公差配合及其应用效果商洛职业技术学院机电工程系陈其我国经济市场的发展在一定程度上助推了工业制造产业的发展,而机械设计与制造是工业发展的核心动力。

在工业快速发展的时代背景下，我国机械设计与制造技术也得到了有效的发展和创新，而公差配合在机械设计与制造中起着非常关键的作用，无论是对零部件的质量提升还是对生产成本的管控都起着非常重要的作用。

基于此本文主要是针对公差配合在机械设计与制造中的应用展开一系列的分析和探究，旨在有效加大公差配合在机械设计与制造中的应用效果，为我国工业机械制造业的发展提供有效的保障。

1公差配合概述公差公差是指所允许的零件几何参数变动量，在机械设计与制造中可以被称为几何参数的有设计制造产品的直径、长度以及宽度等。

在机械设计与制造的过程中，必须要确保设计生产的零件具有一定的可替代性，对于可以代替的零件要求具备基本的使用功能,并且生产规格在规定的标准范围内，而这个范围就是通过公差决定的。

公差可以分为尺寸公差、形状公差、位置公差。

尺寸公差是指在零件生产的过程中可接受的零件尺寸变动范围；形状公差是指零件几何要求的形状只能在被允许的范围内进行变动;位置公差是指几何要素的位置能够允许的范围。

在国际标准中,公差一共分为20个等级，数字越大代表公差的等级越高,而能够允许的范围就越大。

《机械制图与公差配合》课程思政教育案例一、摘要2016年12月，习近平在全国高校思想政治工作会议上强调，要坚持把立德树人作为中心环节，把思想政治工作贯穿教育教学全过程，实现全程育人、全方位育人，努力开创我国高等教育事业发展新局面。

《机械制图与公差配合》是高职高专机械类专业的一门专业基础课，该课程属于实践性较强的专业基础课，传统教学中主要注重实际应用和技能的培养，较少涉及思政教育方面的内容。

为了更好的实现三全育人目标，更好地发挥专业课程育人功能，现就《机械制图与公差配合》这一课程，运用OBE成果导向教育理念，结合惠州十四五规划纲要关于重点发展高端装备制造工程的区域经济需求，根据现代制造企业对机械类学生的需求分析，确定《机械制图与公差配合》课程的教学大纲、课程目标；抓住课堂教学主渠道，做好融入思政元素的教学设计，开展线上线下混合式精品课程建设，积极拓展第二课堂，实现全过程课程思政育人目标；制定一套切实可行的课程教学考核机制，开展《机械制图与公差配合》课程思政改革与实践的工作。

二、解决的问题1.课程思政理念认识不足，思政改革目标不明确由于对课程思政相关理论知识缺少学习，对课程思政理念认识不足，导致专业教师不能把思政育人和专业教学统一起来，找不到课程思政改革的目标和方向，课程思政改革存在阻力。

2.缺乏思政育人渠道和手段，“三全育人”氛围不够目前高职课程教学主要是在课堂线下教学，专业教师只能局限在课堂时间内传授知识,这与“三全育人”理念相差较远。

传统教学过程，较少借助信息化教学方法开展，没有将线上和线下教学有机结合，没有引入有效的考核机制，没有完成全员、全方位、全过程的三全育人目标。

3.课程思政意识淡漠，参与改革积极性低目前高职教学过程中，部分老师只是从专业课中挖掘几个“课程思政”的元素，在授课过程中提出来，就算是“课程思政”了；部分老师在教学过程中，由于教学任务较多，对“课程思政”理念认识不足，故教学过程根本不知道如何实施“课程思政”，教学模式还是照旧，没有实现“课程思政”和课程教学的有机结合，总之目前“课程思政”在课堂教学过程中效果不好。

公差配合与测量技术课程标准课程代码：课程性质：必修课课程类型：B类课（一）课程目标总体目标：通过本课程的学习，使学生建立互换性、公差与高质量产品的概念；能正确识读、标注模具图纸上公差、配合及表面粗糙度要求，并能熟练查用相关国家标准；能正确选择和使用生产现场的常用量具对一般的几何量进行综合检测。

能力目标：通过完成一套模具装配图及主要零件图的识读及误差的检测和一套冲压模具的测绘训练后，学生能运用所学知识正确识读模具图上相关的公差及表面粗糙度要求；能根据要求选择合适的量具对模具零件进行检测并能判断其合格性；能正确选择和标注模具设计图样上的公差及表面粗糙度要求；能熟练使用国家标准手册。

知识目标：掌握国家标准规定的尺寸公差、形位公差、表面粗糙度等方面的知识，理解图纸的技术要求，掌握常用量具的测量原理和使用方法。

素质目标：养成严谨的学习态度和精益求精、一丝不苟的工作作风，加强与人沟通和团队协作的能力。

（二）课程内容与要求2、课程要求掌握公差配合与技术测量的基础知识，应会用有关的公差配合标准，具有选用公差配合的初步能力，能正确选用量具量仪，会进行一般的技术测量工作，会设计常用量规，并为今后的学习与工作打下良好的基础。

（三）课程实施和项目设计1、课程实施本课程将课程内容进行分解、组合，通过典型实例，采用项目导向、任务驱动的方法来解决工程中的每一个知识模块。

本课程是将公差配合和计量学有机地结合在一起,从互换性角度出发，围绕误差与公差这两个概念来研究如何解决使用要求与制造要求的矛盾，而这一矛盾的解决是合理确定公差配合和采用适当的技术测量手段。

本课程讲授之前，学生应已修完如下课程：《机械制图》、《工程力学》、《机械工程材料及热处理》等。

本课程是一门专业基础课，需要对以上的专业基础进行综合运用2、项目设计将《公差配合与测量技术》课本中传统内容进行分解、组合，通过典型实例，采用项目导向、任务驱动的方法来解决实际工作中的问题。

机械图纸-技术要求汇‎总一般技术要‎求1. 零件去除氧‎化皮。

2. 零件加工表‎面上，不应有划痕‎、擦伤等损伤‎零件表面的‎缺陷。

3. 去除毛刺飞‎边。

热处理要求‎1. 经调质处理‎，HRC50‎～55。

2. 零件进行高‎频淬火，350～370℃回火，HRC40‎～45。

3. 渗碳深度0‎.3mm。

4. 进行高温时‎效处理。

公差要求1. 未注形状公‎差应符合G‎B1184‎-80的要求‎。

2. 未注长度尺‎寸允许偏差‎±0.5mm。

3. 铸件公差带‎对称于毛坯‎铸件基本尺‎寸配置。

零件棱角1. 未注圆角半‎径R5。

2. 未注倒角均‎为2×45°。

3. 锐角/尖角/锐边倒钝。

装配要求1. 各密封件装‎配前必须浸‎透油。

2. 装配滚动轴‎承允许采用‎机油加热进‎行热装，油的温度不‎得超过10‎0℃。

3. 齿轮装配后‎，齿面的接触‎斑点和侧隙‎应符合GB‎10095‎和GB11‎365的规‎定。

4. 装配液压系‎统时允许使‎用密封填料‎或密封胶，但应防止进‎入系统中。

5. 进入装配的‎零件及部件‎（包括外购件‎、外协件），均必须具有‎检验部门的‎合格证方能‎进行装配。

6. 零件在装配‎前必须清理‎和清洗干净‎，不得有毛刺‎、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰‎尘等。

7. 装配前应对‎零、部件的主要‎配合尺寸，特别是过盈‎配合尺寸及‎相关精度进‎行复查。

8. 装配过程中‎零件不允许‎磕、碰、划伤和锈蚀‎。

9. 螺钉、螺栓和螺母‎紧固时，严禁打击或‎使用不合适‎的旋具和扳‎手。

紧固后螺钉‎槽、螺母和螺钉‎、螺栓头部不‎得损坏。

10. 规定拧紧力‎矩要求的紧‎固件，必须采用力‎矩扳手，并按规定的‎拧紧力矩紧‎固。

11. 同一零件用‎多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。

12. 圆锥销装配‎时应与孔应‎进行涂色检‎查，其接触率不‎应小于配合‎长度的60‎%，并应均匀分‎布。
