工程图学-2制图的基本知识与技能

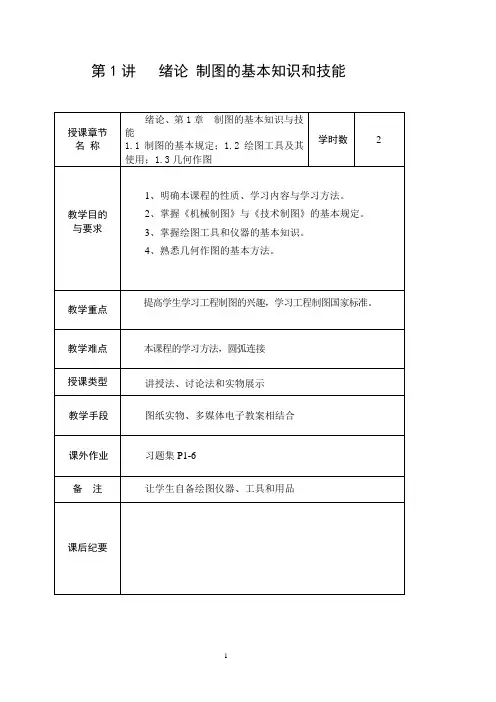

第1讲绪论制图的基本知识和技能绪论1. 图形与工程图在人类社会中的作用：我们生活在一个“图形”的世界。

图形的形象性、准确性、直观性和简洁性，是人们认识、探索未知的重要工具。

（1）在工程产品信息表达中，工程图在构思、设计与制造中作为产品信息表达和传递的主要媒介。

（2）在科学研究中，图形可以用来直观地表示实验数据所蕴含的规律。

（3）在表达、交流信息和培养形象思维的过程中，图形的形象、直观、准确和简洁性使得人们可以通过图形来认识未知、探索真理。

2. 为什么要学习工程制图？工程制图是研究工程图样的一门课程。

图样是现代工业生产中最基本的技术文件，是工程界的共同语言。

经常听到这样一句话，“按图施工”。

设计者通过图样来表达设计思想；制造者通过图样来了解设计要求，并依据图样来制造机器；使用者也通过图样来了解机器的结构和使用性能；在各种技术交流活动中，图样也是不可缺少的。

因此，图样被称为工程技术界的语言，工程画亦戏称为“工程话”。

我国将成为制造业强国，需要大量业务精湛的制造业的设计师和专家。

作为工程技术人员，如果不会画图，不会看图，就无法从事许多技术工作。

画法几何是工程制图的语法1795年法国科学家蒙日提出了以投影几何为主线的画法几何学，把工程图的表达与绘制规范化、唯一化，从而使得画法几何学成为工程图的“语法”，工程图成为工程界的“语言”。

计算机图形学的兴起开创了图形学应用和发展的新纪元。

以计算机图形学为基础的计算机辅助设计(CAD)技术，已成衡量科技现代化和工业现代化水平的重要标志。

计算机的应用，并不意味可以取代人的作用，无图纸生产不等于无图生产。

不同的生产部门对图样有不同的要求，建筑工程中使用的图样称为建筑图样，机械制造业中所使用的图样称为机械图样。

3．本课程的主要内容、任务制图基本知识学习工程制图国家标准有关规定。

标准在全球经济一体化中的作用。

投影作图培养图示，图解平面及空间几何问题。

专业作图培养绘制和阅读图样的基本能力，徒手画图、仪器绘图、计算机绘图能力培养空间想象能力和空间分析能力。

第一篇制图的基本知识与技能第1章制图的基本知识与技能要想看懂已画好的图样，并且能够画出符合要求、准确表达工程对象的图样，首先就必须掌握制图的基本知识和基本技能。

1.1手工绘图工具、仪器及用品图样绘制的质量好坏与速度快慢取决于绘图工具和仪器的质量，同时也取决于其能否正确使用。

因此，要能够正确挑选绘图工具和仪器，并养成正确使用和经常维护、保养绘图工具和仪器的良好习惯。

下面介绍几种常用的绘图工具和仪器、用品以及它们的使用方法。

1.1.1图板、丁字尺、三角板1．图板图板是用来铺放和固定图纸的。

板面要求平整光滑，图板四周一般都镶有硬木边框，图板的左边是工作边，称为导边，需要保持其平直光滑。

使用时，要防止图板受潮、受热。

图纸要铺放在图板的左下部，用胶带纸粘住四角，并使图纸下方至少留有图1-1 图板及丁字尺图板大小有多种规格，它的选择一般应与绘图纸张的尺寸相适应，与同号图纸相比每边加长50mm。

常用的图板尺寸规格见表1-1。

2．丁字尺丁字尺主要用于画水平线，它由互相垂直并连接牢固的尺头和尺身两部分组成，尺身沿长度方向带有刻度的侧边为工作边。

绘图时，要使尺头紧靠图板左边，并沿其上下滑动到需要画线的位置，同时使笔尖紧靠尺身，笔杆略向右倾斜，即可从左向右匀速画出水平线。

应注意：尺头不能紧靠图板的其它边缘滑动而画线；丁字尺不用时应悬挂起来（尺身末端有小圆孔），以免尺身翘起变形，如图1-1所示。

3．三角板三角板由45°和30°（60°）各一块组成一副，规格用长度L表示，常用的大三角板有20cm、25cm、30cm。

它主要用于配合丁字尺使用来画垂直线与倾斜线。

画垂直线时，应使丁字尺尺头紧靠图板工作边，三角板一边紧靠住丁字尺的尺身，然后用左手按住丁字尺和三角板，且应靠在三角板的左边自下而上画线。

画30°、45°、60°倾斜线时均需丁字尺与一块三角板配合使用，当画其它15°整数倍角的各种倾斜线时，需丁字尺和两块三角板配合使用画出,如图1-2a 所示。

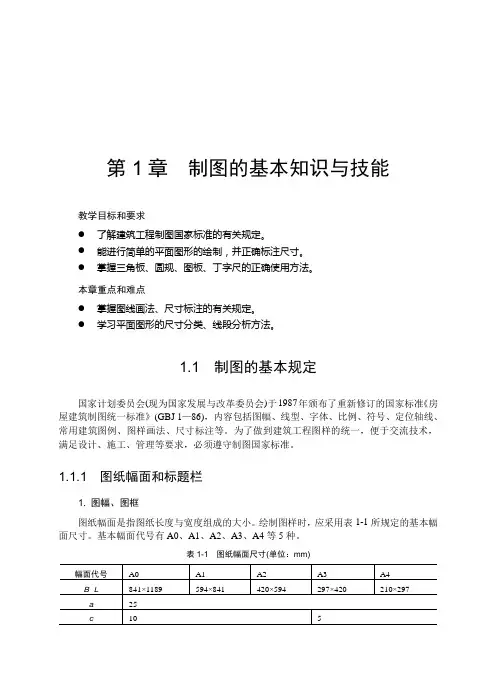

第1章制图的基本知识与技能教学目标和要求●了解建筑工程制图国家标准的有关规定。

●能进行简单的平面图形的绘制，并正确标注尺寸。

●掌握三角板、圆规、图板、丁字尺的正确使用方法。

本章重点和难点●掌握图线画法、尺寸标注的有关规定。

●学习平面图形的尺寸分类、线段分析方法。

1.1 制图的基本规定国家计划委员会(现为国家发展与改革委员会)于1987年颁布了重新修订的国家标准《房屋建筑制图统一标准》(GBJ 1—86)，内容包括图幅、线型、字体、比例、符号、定位轴线、常用建筑图例、图样画法、尺寸标注等。

为了做到建筑工程图样的统一，便于交流技术，满足设计、施工、管理等要求，必须遵守制图国家标准。

1.1.1 图纸幅面和标题栏1. 图幅、图框图纸幅面是指图纸长度与宽度组成的大小。

绘制图样时，应采用表1-1所规定的基本幅面尺寸。

基本幅面代号有A0、A1、A2、A3、A4等5种。

表1-1 图纸幅面尺寸(单位：mm)幅面代号的几何含义实际上就是对A0幅面的对开次数。

例如，A1中的“1”，表示将A0幅面图纸对折长边裁切1次所得的幅面；A4中的“4”，表示将A0幅画图纸对折长边裁切4次所得的幅面。

必要时允许加长幅面，但加长量必须符合《技术制图图纸幅面及格式》(GB/T 14689—2008)中的规定，即按基本幅面的短边成整倍数增加。

图样中的图框由内、外两框组成，外框用细实线绘制，大小为幅面尺寸，内框用粗实线绘制，内外框周边的间距尺寸与格式有关。

图框格式分为留有装订边和不留装订边两种，如图1-1和图1-2所示。

两种格式图框周边尺寸a、c、e如表1-1所示。

但应注意，同一产品的图样只能采用一种格式。

图样绘制完毕后应沿外框线裁边。

图1-1 需要装订图样的图框格式图1-2 不需要装订图样的图框格式2. 标题栏每张技术图样中均应画出标题栏。

标题栏的格式和尺寸按《技术制图标题栏》(GB/T 10609.1—2008)的规定。

本教材将标题栏作了简化，如图1-3所示，建议在作业中采用。

第一章制图的基本知识和技能（约2.7万字）图样是设计、制造与维修机器的重要资料，是技术交流的语言，在绘图和看图过程中首先应对绘图的基本知识有所了解，基本知识的内容包括技术制图的基本规定，几何图形的作图方法以及画图的基本技能，要正确地绘制机械图样，还必须遵循国家标准的各项规定，必须学会正确地使用各种绘图工具，掌握合理的绘图方法和步骤。

1.1 机械制图国家标准的基本规定工程图样必须符合国家标准，这些标准对科学地进行生产和图样的管理工作起着十分重要的作用，每个工程技术人员在绘制生产图样时均应熟悉并严格遵照国家标准的相关规定。

这些标准就是《技术制图》国家标准GB/T14689－１４６９１—９３，GB/T17450—17453—１９９８，《机械制图》国家标准GB4457—４４６０—８４等，GB4457.4—４４６０—８４中的“GB”是国家标准的代号（简称国标），４４５７是标准编号、４表示某部分，、８４表示１９８４年发布。

本章主要介绍制图的基本部分。

1.1.１图纸幅面与格式图纸幅面与格式（GB/T14689—93）1、图纸幅面绘制技术图样时，应该优先采用下表１—１所规定的基本幅面。

必要时允许加长幅面，加长幅面及图框尺寸在GB/T14698—93中另有规定。

在图纸上必须用粗实线画出图框，其格式分为留装订边和不留装订边的两种图纸，但是，同一产品的图纸只能采用同一格式。

留装订边的图纸，其图框格式如图１—１所示，(a)(b)图１—１留装订边的图框格式不留装订边的图纸，其图框格式如图１—２所示，尺寸按表１—１的规定。

(a)(b)图１—２不留装订边的图框格式３、标题栏每张图纸必须画出标题栏，标题栏的格式和尺寸按GB10609.1—89规定，如图1—3所示，标题栏通常位于图纸右下角。

图1—3标题栏标题栏按图纸分为X 型如图１—１（b ）、图１—２(b)，和Y 型如图１—１（a ）、图１—２（a ），看图的正方向与标题栏一致。

制图的基本知识与技能1.1国家标准《技术制图》和《机械制图》的一般规定我国于1959年发布了国家标准《机械制图》。

国家标准简称“国标”，其代号为“GB”。

例如GB/T14691-1993，其中“T”为推荐性标准，“14691”是标准顺序号，“1993”是标准颁布的年代号。

1.1.1图纸幅面（GB/T14689-2008）和格式1.图纸幅面图纸幅面简称图幅，是指由图纸的宽度和长度组成的图面，即图纸的有效范围，通常用细实线绘出，称为图纸边界或裁纸线。

基本幅面：A0：841x1189A1：594x841A2：420x594A3：297x420A4：210x297绘制技术图样时，优先采用基本图幅，必要时，也允许以基本幅面的短边的整数倍加长幅面。

2.图框格式图框即指图纸上限定绘图区域的线框，即绘图的有效范围。

无论图样是否装订，图框线都必须用粗实线画出。

图纸可横放或竖放，其格式分为不留装订边和留装订边两种。

同一产品的图样只能采用同一种格式。

为了使图样复制和缩微摄影时定位方便，应在图纸各边的中点处分别画出对中符号。

对中符号用粗实线绘制，线宽不小于0.5mm，长度从纸边界线开始深入图框内与5mm。

3.标题栏及明细栏每张图样上都必须有标题栏，用来填写图样上的综合信息，是图样的组成部分。

标题栏的基本要求、内容、尺寸和格式在国家标准GB/T10609.1-2008《技术制图》——“标题栏”中有详细规定，标题栏一般印制在图纸上，不必自己绘制。

明细栏是装配图中才有的，需自己绘制。

GB/T10609.2-2009《技术制图》——“明细栏”中规定了明细栏的样式。

看图的方向与标题栏方向一致。

（标题栏有位于右上角和位于右下角两种情况）1.1.2比例（GB/T14690-1993）图样比例是指图中图形与实物相应要素的线性尺寸之比。

不管绘制机件时所采用的比例是多少，在标注尺寸时，仍应按机件的实际尺寸标注，与绘图的比例无关。

绘图时，首先选择比例，优先选择整数比例绘制同一机件的各个视图时，应尽可能采用相同的比例，并在标题栏的比例栏中填写。
