Autocad工程图绘制—基本步骤(重点学习)

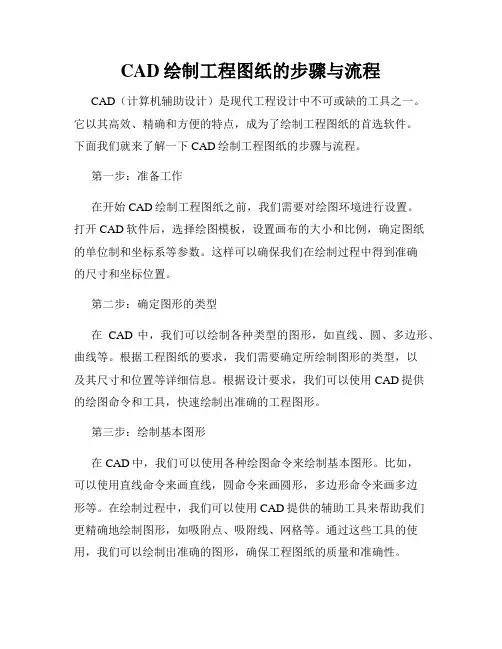

CAD绘制工程图纸的步骤与流程CAD（计算机辅助设计）是现代工程设计中不可或缺的工具之一。

它以其高效、精确和方便的特点，成为了绘制工程图纸的首选软件。

下面我们就来了解一下CAD绘制工程图纸的步骤与流程。

第一步：准备工作在开始CAD绘制工程图纸之前，我们需要对绘图环境进行设置。

打开CAD软件后，选择绘图模板，设置画布的大小和比例，确定图纸的单位制和坐标系等参数。

这样可以确保我们在绘制过程中得到准确的尺寸和坐标位置。

第二步：确定图形的类型在CAD中，我们可以绘制各种类型的图形，如直线、圆、多边形、曲线等。

根据工程图纸的要求，我们需要确定所绘制图形的类型，以及其尺寸和位置等详细信息。

根据设计要求，我们可以使用CAD提供的绘图命令和工具，快速绘制出准确的工程图形。

第三步：绘制基本图形在CAD中，我们可以使用各种绘图命令来绘制基本图形。

比如，可以使用直线命令来画直线，圆命令来画圆形，多边形命令来画多边形等。

在绘制过程中，我们可以使用CAD提供的辅助工具来帮助我们更精确地绘制图形，如吸附点、吸附线、网格等。

通过这些工具的使用，我们可以绘制出准确的图形，确保工程图纸的质量和准确性。

第四步：添加尺寸和标注在绘制工程图纸时，尺寸和标注是非常重要的信息，它们可以帮助读者更好地理解绘图的意图和要求。

CAD提供了丰富的标注命令和工具，可以帮助我们在绘图中添加尺寸和标注。

我们可以选择合适的标注样式，如直线标注、角度标注、半径标注等，并设置相应的尺寸精度和字体样式。

通过添加尺寸和标注，我们可以使工程图纸更完整、更易读、更易于理解。

第五步：编辑和修正在绘制工程图纸的过程中，经常需要对图形进行编辑和修正。

CAD提供了多种编辑命令和工具，可以帮助我们对已绘制的图形进行修改和调整。

比如，我们可以使用移动命令来移动图形的位置，使用旋转命令来旋转图形的角度，使用缩放命令来改变图形的大小等。

通过这些编辑命令和工具的使用，我们可以快速、灵活地修改已绘制的图形，满足设计要求和修改意见。

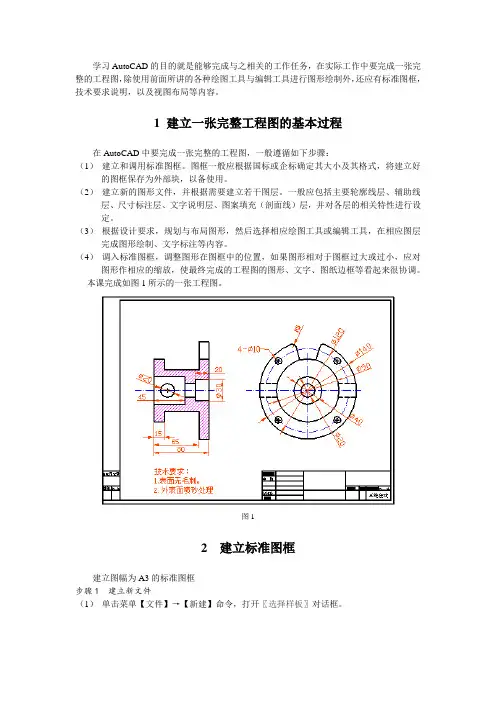

学习AutoCAD的目的就是能够完成与之相关的工作任务，在实际工作中要完成一张完整的工程图，除使用前面所讲的各种绘图工具与编辑工具进行图形绘制外，还应有标准图框，技术要求说明，以及视图布局等内容。

1 建立一张完整工程图的基本过程在AutoCAD中要完成一张完整的工程图，一般遵循如下步骤：（1）建立和调用标准图框。

图框一般应根据国标或企标确定其大小及其格式，将建立好的图框保存为外部块，以备使用。

（2）建立新的图形文件，并根据需要建立若干图层。

一般应包括主要轮廓线层、辅助线层、尺寸标注层、文字说明层、图案填充（剖面线）层，并对各层的相关特性进行设定。

（3）根据设计要求，规划与布局图形，然后选择相应绘图工具或编辑工具，在相应图层完成图形绘制、文字标注等内容。

（4）调入标准图框，调整图形在图框中的位置，如果图形相对于图框过大或过小，应对图形作相应的缩放，使最终完成的工程图的图形、文字、图纸边框等看起来很协调。

本课完成如图1所示的一张工程图。

图12 建立标准图框建立图幅为A3的标准图框步骤1 建立新文件（1）单击菜单【文件】→【新建】命令，打开〖选择样板〗对话框。

（2）单击【打开】下拉菜单按钮，在打开的面板中选择“无样板打开-公制”，”文件类型”选择”图形(*.dwg)系统以默认的文件名进入绘图工作环境。

步骤2 绘制图纸边界与绘图边界（1）单击绘图工具栏中的，用光标在绘图区指定一点作为矩形的第一角点。

（2）系统提示指定另一角点，输入@420，297↵，绘图区显示一矩形框，如图2所示。

图2 图3（3）单击标准工具栏中的“范围缩放”按钮，绘制的矩形自动布满绘图窗口。

（4）单击绘图工具栏中的，然后在命令窗口输入偏移距离：5↵。

（5）系统提示选择要偏移的对象，用光标拾取刚刚建立的矩形，然后在矩形内部单击一点，结果如图3所示。

（6）单击编辑工具栏中的，以交叉方式选择内部四边形的上下边线和左边线。

（7）按回车键，系统提示指定基点或位移。

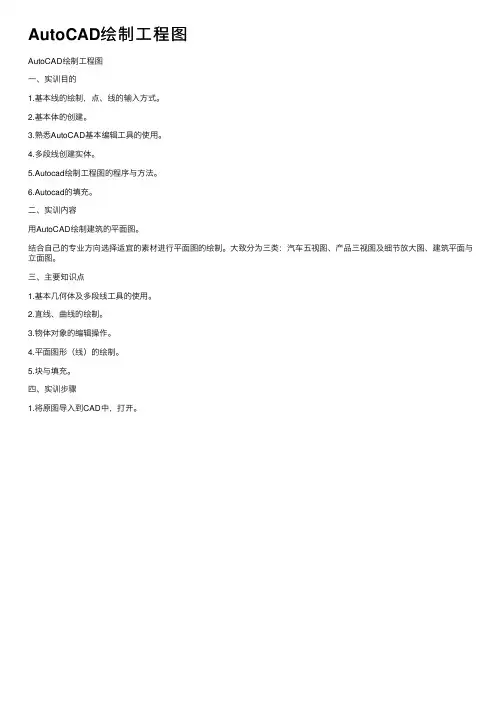

AutoCAD绘制⼯程图AutoCAD绘制⼯程图⼀、实训⽬的1.基本线的绘制，点、线的输⼊⽅式。

2.基本体的创建。

3.熟悉AutoCAD基本编辑⼯具的使⽤。

4.多段线创建实体。

5.Autocad绘制⼯程图的程序与⽅法。

6.Autocad的填充。

⼆、实训内容⽤AutoCAD绘制建筑的平⾯图。

结合⾃⼰的专业⽅向选择适宜的素材进⾏平⾯图的绘制。

⼤致分为三类：汽车五视图、产品三视图及细节放⼤图、建筑平⾯与⽴⾯图。

三、主要知识点1.基本⼏何体及多段线⼯具的使⽤。

2.直线、曲线的绘制。

3.物体对象的编辑操作。

4.平⾯图形（线）的绘制。

5.块与填充。

四、实训步骤1.将原图导⼊到CAD中，打开。

2，先从前视图开始画，由于汽车前视图是左右对称的，所以在绘制时可以先拉⼀条中轴线，将汽车从中分开，先绘制汽车的⼀边，然后利⽤镜像完成另⼀半的绘制，这样既节约了时间，也保证了绘制的精准性。

3，在绘制中主要⽤到了直线⼯具，圆弧⼯具，修剪⼯具等4，接下来后视图，由于后视图不具有全对称性，所以先把后是图的外轮廓利⽤对称的⽅式绘制出来，然后再在⾥⾯绘制汽车的窗户，备⽤轮胎等。

5，接着是汽车的左视图，左视图没有对称性，所以只能全部绘制。

在绘制时先从外轮廓开始绘制，这⾥主要⽤到直线和圆弧⼯具，在直线和圆弧相接的地⽅可以⽤修剪⼯具进⾏修剪。

在绘制汽车车窗时，可以先绘制车窗的外轮廓，然后利⽤偏移⼯具绘制出车窗的内轮廓，这样就保证了轮廓的⼀致性。

在汽车车⾝上也有类似的线条，可以⽤偏移⼯具来完成。

在绘制汽车的车轮时可以先绘制⼀个，然后利⽤复制⼯具将完成的车轮复制到另⼀个上⾯。

6，在完成左视图后，接下来就是右视图。

右视图和左视图朝向不⼀样其他的⼀模⼀样，所以右视图的绘制就显得特别简单。

将绘制好的左视图先通过镜像改变朝向，然后通过移动⼯具移动到指定位置就可以了。

7，然后是俯视图，俯视图的绘制可以利⽤对称性进⾏绘制⼀边的绘制完成后利⽤镜像⼯具进⾏镜像就完成了另⼀边的绘制，最后在车尾部添加绘制就可以了。

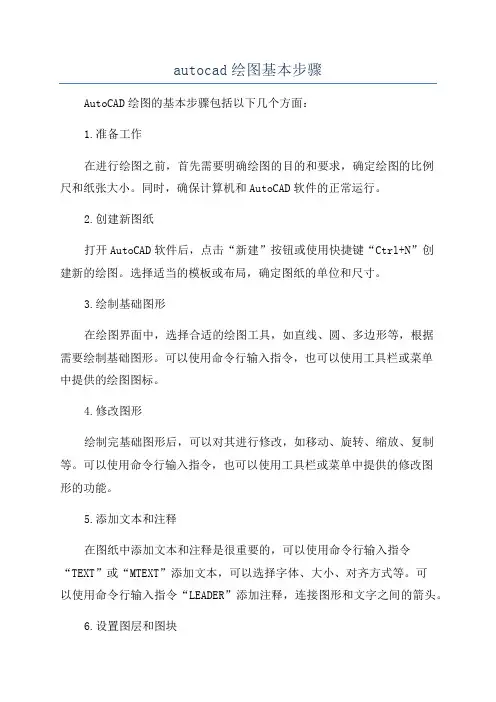

autocad绘图基本步骤AutoCAD绘图的基本步骤包括以下几个方面：1.准备工作在进行绘图之前，首先需要明确绘图的目的和要求，确定绘图的比例尺和纸张大小。

同时，确保计算机和AutoCAD软件的正常运行。

2.创建新图纸打开AutoCAD软件后，点击“新建”按钮或使用快捷键“Ctrl+N”创建新的绘图。

选择适当的模板或布局，确定图纸的单位和尺寸。

3.绘制基础图形在绘图界面中，选择合适的绘图工具，如直线、圆、多边形等，根据需要绘制基础图形。

可以使用命令行输入指令，也可以使用工具栏或菜单中提供的绘图图标。

4.修改图形绘制完基础图形后，可以对其进行修改，如移动、旋转、缩放、复制等。

可以使用命令行输入指令，也可以使用工具栏或菜单中提供的修改图形的功能。

5.添加文本和注释在图纸中添加文本和注释是很重要的，可以使用命令行输入指令“TEXT”或“MTEXT”添加文本，可以选择字体、大小、对齐方式等。

可以使用命令行输入指令“LEADER”添加注释，连接图形和文字之间的箭头。

6.设置图层和图块图层是AutoCAD中的一个重要概念，可以用来管理和控制绘图中的不同元素。

可以使用命令行输入指令“LAYER”设置图层的属性，如颜色、线型、线宽等。

图块是一组图形元素的集合，可以重复使用，可以使用命令行输入指令“BLOCK”创建和管理图块。

7.添加尺寸和标注在图纸中添加尺寸和标注是很重要的，可以使用命令行输入指令“DIMENSION”添加尺寸。

可以选择不同的尺寸样式和标注方式，如线性尺寸、半径尺寸、角度尺寸等。

8.设置打印和输出绘图完成后，可以通过打印或输出的方式将图纸保存或输出为文件。

可以使用命令行输入指令“PLOT”设置打印的参数，如纸张大小、打印范围、打印机设置等。

也可以使用命令行输入指令“EXPORT”将图纸输出为不同的文件格式，如DWG、PDF、JPEG等。

9.保存和备份绘图完成后，及时保存并备份图纸是很重要的。

可以使用命令行输入指令“SAVE”保存图纸，可以选择合适的文件夹和文件名。

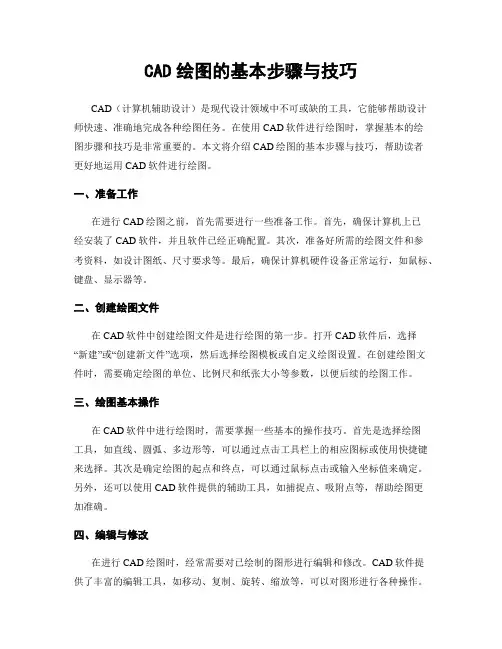

CAD绘图的基本步骤与技巧CAD（计算机辅助设计）是现代设计领域中不可或缺的工具，它能够帮助设计师快速、准确地完成各种绘图任务。

在使用CAD软件进行绘图时，掌握基本的绘图步骤和技巧是非常重要的。

本文将介绍CAD绘图的基本步骤与技巧，帮助读者更好地运用CAD软件进行绘图。

一、准备工作在进行CAD绘图之前，首先需要进行一些准备工作。

首先，确保计算机上已经安装了CAD软件，并且软件已经正确配置。

其次，准备好所需的绘图文件和参考资料，如设计图纸、尺寸要求等。

最后，确保计算机硬件设备正常运行，如鼠标、键盘、显示器等。

二、创建绘图文件在CAD软件中创建绘图文件是进行绘图的第一步。

打开CAD软件后，选择“新建”或“创建新文件”选项，然后选择绘图模板或自定义绘图设置。

在创建绘图文件时，需要确定绘图的单位、比例尺和纸张大小等参数，以便后续的绘图工作。

三、绘图基本操作在CAD软件中进行绘图时，需要掌握一些基本的操作技巧。

首先是选择绘图工具，如直线、圆弧、多边形等，可以通过点击工具栏上的相应图标或使用快捷键来选择。

其次是确定绘图的起点和终点，可以通过鼠标点击或输入坐标值来确定。

另外，还可以使用CAD软件提供的辅助工具，如捕捉点、吸附点等，帮助绘图更加准确。

四、编辑与修改在进行CAD绘图时，经常需要对已绘制的图形进行编辑和修改。

CAD软件提供了丰富的编辑工具，如移动、复制、旋转、缩放等，可以对图形进行各种操作。

同时，还可以使用CAD软件提供的修剪、延伸、偏移等命令，对图形进行精确的修改。

在编辑和修改图形时，可以使用CAD软件的撤销和重做功能，以便更好地控制绘图过程。

五、应用图层管理图层管理是CAD绘图中的重要环节。

通过合理设置图层，可以对绘图进行分层管理，便于后续的编辑和修改。

在CAD软件中，可以创建多个图层，并设置各个图层的属性，如颜色、线型、线宽等。

通过将不同的图形元素分别放置在不同的图层上，可以更好地控制图形的显示和编辑。

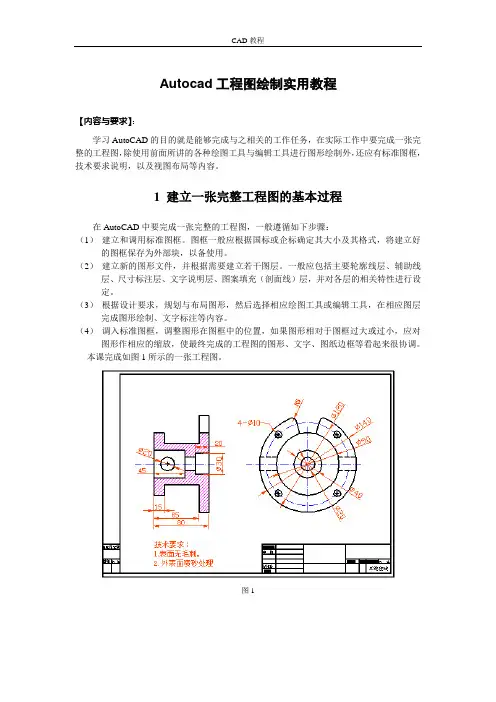

Autocad工程图绘制实用教程【内容与要求】：学习AutoCAD的目的就是能够完成与之相关的工作任务，在实际工作中要完成一张完整的工程图，除使用前面所讲的各种绘图工具与编辑工具进行图形绘制外，还应有标准图框，技术要求说明，以及视图布局等内容。

1 建立一张完整工程图的基本过程在AutoCAD中要完成一张完整的工程图，一般遵循如下步骤：（1）建立和调用标准图框。

图框一般应根据国标或企标确定其大小及其格式，将建立好的图框保存为外部块，以备使用。

（2）建立新的图形文件，并根据需要建立若干图层。

一般应包括主要轮廓线层、辅助线层、尺寸标注层、文字说明层、图案填充（剖面线）层，并对各层的相关特性进行设定。

（3）根据设计要求，规划与布局图形，然后选择相应绘图工具或编辑工具，在相应图层完成图形绘制、文字标注等内容。

（4）调入标准图框，调整图形在图框中的位置，如果图形相对于图框过大或过小，应对图形作相应的缩放，使最终完成的工程图的图形、文字、图纸边框等看起来很协调。

本课完成如图1所示的一张工程图。

图12 建立标准图框建立图幅为A3的标准图框步骤1 建立新文件（1）单击菜单【文件】→【新建】命令，打开〖今日〗对话框。

（2）单击【创建图形】按钮，在打开的面板中选择“默认设置”、“公制”，系统以默认的文件名进入绘图工作环境。

步骤2 绘制图纸边界与绘图边界（1）单击绘图工具栏中的，用光标在绘图区指定一点作为矩形的第一角点。

（2）系统提示指定另一角点，输入@420，297，绘图区显示一矩形框，如图2所示。

图2 图3（3）单击标准工具栏中的“范围缩放”按钮，绘制的矩形自动布满绘图窗口。

（4）单击绘图工具栏中的，然后在命令窗口输入偏移距离：5。

（5）系统提示选择要偏移的对象，用光标拾取刚刚建立的矩形，然后在矩形内部单击一点，结果如图3所示。

（6）单击编辑工具栏中的，以交叉方式选择内部四边形的上下边线和左边线。

（7）按回车键，系统提示指定基点或位移。

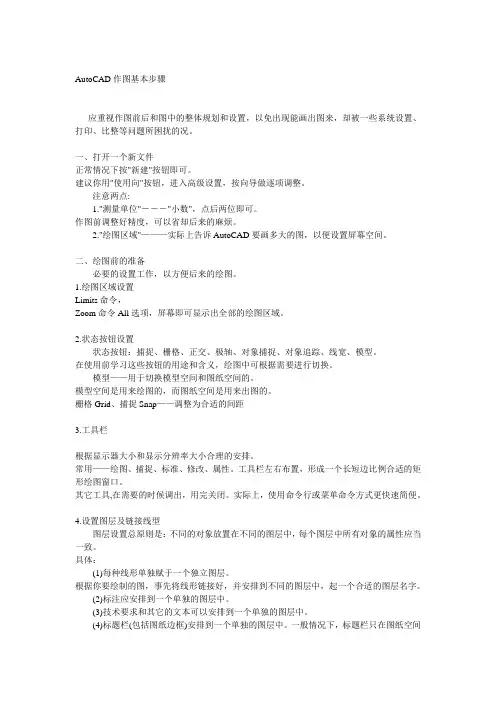

AutoCAD作图基本步骤应重视作图前后和图中的整体规划和设置，以免出现能画出图来，却被一些系统设置、打印、比整等问题所困扰的况。

一、打开一个新文件正常情况下按"新建"按钮即可。

建议你用"使用向"按钮，进入高级设置，按向导做逐项调整。

注意两点:1."测量单位"―――"小数"，点后两位即可。

作图前调整好精度，可以省却后来的麻烦。

2."绘图区域"———实际上告诉AutoCAD要画多大的图，以便设置屏幕空间。

二、绘图前的准备必要的设置工作，以方便后来的绘图。

1.绘图区域设置Limits命令，Zoom命令All选项，屏幕即可显示出全部的绘图区域。

2.状态按钮设置状态按钮：捕捉、栅格、正交、极轴、对象捕捉、对象追踪、线宽、模型。

在使用前学习这些按钮的用途和含义，绘图中可根据需要进行切换。

模型——用于切换模型空间和图纸空间的。

模型空间是用来绘图的，而图纸空间是用来出图的。

栅格Grid、捕捉Snap——调整为合适的间距3.工具栏根据显示器大小和显示分辨率大小合理的安排。

常用——绘图、捕捉、标准、修改、属性。

工具栏左右布置，形成一个长短边比例合适的矩形绘图窗口。

其它工具,在需要的时候调出，用完关闭。

实际上，使用命令行或菜单命令方式更快速简便。

4.设置图层及链接线型图层设置总原则是：不同的对象放置在不同的图层中，每个图层中所有对象的属性应当一致。

具体：(1)每种线形单独赋于一个独立图层。

根据你要绘制的图，事先将线形链接好，并安排到不同的图层中，起一个合适的图层名字。

(2)标注应安排到一个单独的图层中。

(3)技术要求和其它的文本可以安排到一个单独的图层中。

(4)标题栏(包括图纸边框)安排到一个单独的图层中。

一般情况下，标题栏只在图纸空间中出现，在模型空间中不必考虑它。

(5)在机械装配图中，根据需要，可以将不同的零件绘制到不同的层中。

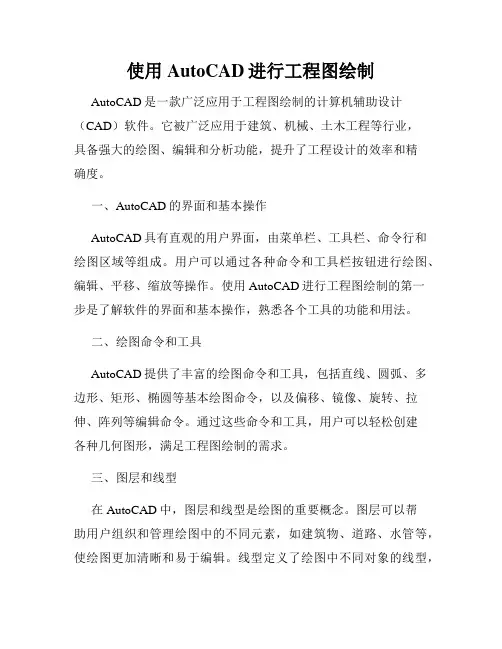

使用AutoCAD进行工程图绘制AutoCAD是一款广泛应用于工程图绘制的计算机辅助设计（CAD）软件。

它被广泛应用于建筑、机械、土木工程等行业，具备强大的绘图、编辑和分析功能，提升了工程设计的效率和精确度。

一、AutoCAD的界面和基本操作AutoCAD具有直观的用户界面，由菜单栏、工具栏、命令行和绘图区域等组成。

用户可以通过各种命令和工具栏按钮进行绘图、编辑、平移、缩放等操作。

使用AutoCAD进行工程图绘制的第一步是了解软件的界面和基本操作，熟悉各个工具的功能和用法。

二、绘图命令和工具AutoCAD提供了丰富的绘图命令和工具，包括直线、圆弧、多边形、矩形、椭圆等基本绘图命令，以及偏移、镜像、旋转、拉伸、阵列等编辑命令。

通过这些命令和工具，用户可以轻松创建各种几何图形，满足工程图绘制的需求。

三、图层和线型在AutoCAD中，图层和线型是绘图的重要概念。

图层可以帮助用户组织和管理绘图中的不同元素，如建筑物、道路、水管等，使绘图更加清晰和易于编辑。

线型定义了绘图中不同对象的线型，如实线、虚线、点线等。

通过合理使用图层和线型，可以提高工程图的可读性和专业性。

四、尺寸和注释工程图中尺寸和注释的准确性和清晰度对于工程设计至关重要。

AutoCAD提供了丰富的标注工具，如线性尺寸、径向尺寸、角度尺寸等，可以对绘图中的尺寸进行标注。

同时，用户还可以添加注释、文字和符号等来解释和说明绘图中的细节信息。

合理使用尺寸和注释工具，可以提高工程图的可读性和专业性。

五、图纸布局与打印在完成工程图的绘制后，用户需要进行图纸布局和打印。

AutoCAD可以帮助用户创建不同比例尺和纸张尺寸的图纸布局，将绘制好的工程图放置到合适的位置，并设置打印参数，包括纸张大小、打印尺寸、图纸边界等。

通过图纸布局和打印，用户可以制作出符合实际要求的工程图纸，方便后续工程实施和施工。

六、三维建模与可视化除了2D绘图，AutoCAD还具备强大的三维建模和可视化功能。

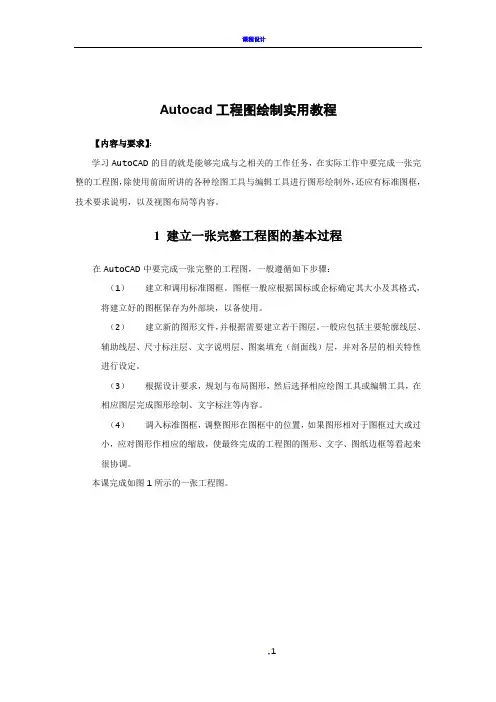

Autocad工程图绘制实用教程【内容与要求】：学习AutoCAD的目的就是能够完成与之相关的工作任务，在实际工作中要完成一张完整的工程图，除使用前面所讲的各种绘图工具与编辑工具进行图形绘制外，还应有标准图框，技术要求说明，以及视图布局等内容。

1 建立一张完整工程图的基本过程在AutoCAD中要完成一张完整的工程图，一般遵循如下步骤：（1）建立和调用标准图框。

图框一般应根据国标或企标确定其大小及其格式，将建立好的图框保存为外部块，以备使用。

（2）建立新的图形文件，并根据需要建立若干图层。

一般应包括主要轮廓线层、辅助线层、尺寸标注层、文字说明层、图案填充（剖面线）层，并对各层的相关特性进行设定。

（3）根据设计要求，规划与布局图形，然后选择相应绘图工具或编辑工具，在相应图层完成图形绘制、文字标注等内容。

（4）调入标准图框，调整图形在图框中的位置，如果图形相对于图框过大或过小，应对图形作相应的缩放，使最终完成的工程图的图形、文字、图纸边框等看起来很协调。

本课完成如图1所示的一张工程图。

图12 建立标准图框建立图幅为A3的标准图框步骤1 建立新文件（1）单击菜单【文件】→【新建】命令，打开〖今日〗对话框。

（2）单击【创建图形】按钮，在打开的面板中选择“默认设置”、“公制”，系统以默认的文件名进入绘图工作环境。

步骤2 绘制图纸边界与绘图边界（1）单击绘图工具栏中的，用光标在绘图区指定一点作为矩形的第一角点。

（2）系统提示指定另一角点，输入@420，297↵，绘图区显示一矩形框，如图2所示。

图2 图3（3）单击标准工具栏中的“范围缩放”按钮，绘制的矩形自动布满绘图窗口。

（4）单击绘图工具栏中的，然后在命令窗口输入偏移距离：5↵。

（5）系统提示选择要偏移的对象，用光标拾取刚刚建立的矩形，然后在矩形内部单击一点，结果如图3所示。

（6）单击编辑工具栏中的，以交叉方式选择内部四边形的上下边线和左边线。

（7）按回车键，系统提示指定基点或位移。

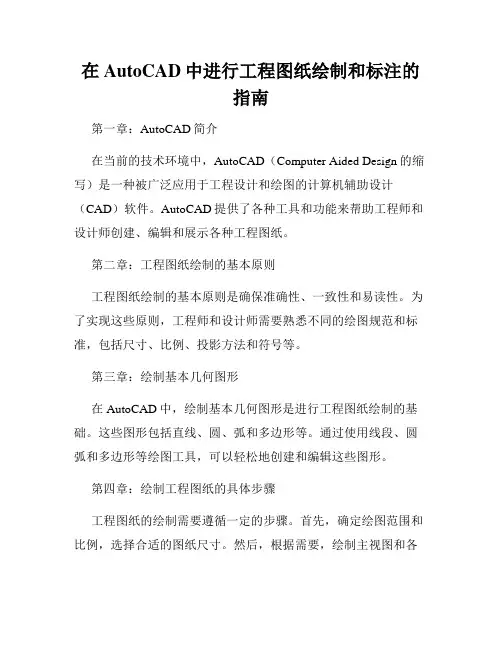

在AutoCAD中进行工程图纸绘制和标注的指南第一章：AutoCAD简介在当前的技术环境中，AutoCAD（Computer Aided Design的缩写）是一种被广泛应用于工程设计和绘图的计算机辅助设计（CAD）软件。

AutoCAD提供了各种工具和功能来帮助工程师和设计师创建、编辑和展示各种工程图纸。

第二章：工程图纸绘制的基本原则工程图纸绘制的基本原则是确保准确性、一致性和易读性。

为了实现这些原则，工程师和设计师需要熟悉不同的绘图规范和标准，包括尺寸、比例、投影方法和符号等。

第三章：绘制基本几何图形在AutoCAD中，绘制基本几何图形是进行工程图纸绘制的基础。

这些图形包括直线、圆、弧和多边形等。

通过使用线段、圆弧和多边形等绘图工具，可以轻松地创建和编辑这些图形。

第四章：绘制工程图纸的具体步骤工程图纸的绘制需要遵循一定的步骤。

首先，确定绘图范围和比例，选择合适的图纸尺寸。

然后，根据需要，绘制主视图和各种投影视图，如顶视图、前视图和侧视图等。

最后，在图纸上添加必要的文字描述、尺寸标注和符号等。

第五章：标注和尺寸在工程图纸中，标注和尺寸是非常重要的，用于指示物体的尺寸和位置。

标注通常使用文字，尺寸标注则使用标准符号和线段。

AutoCAD提供了丰富的标注和尺寸工具，可以方便地添加和编辑这些标注。

第六章：图层和图块在AutoCAD中，使用图层和图块可以帮助工程师和设计师组织和管理工程图纸。

通过定义不同的图层，可以将绘图中的不同元素分组并进行独立的编辑和控制。

图块则可以用来重复使用常见的元素，提高绘图效率。

第七章：打印和发布完成工程图纸的绘制和标注后，需要将其打印或发布为可分享的文件格式。

AutoCAD提供了打印和发布功能，可以根据需要选择合适的打印设置，包括纸张尺寸、布局、比例和输出选项等。

第八章：常见问题和解决方案在使用AutoCAD进行工程图纸绘制和标注的过程中，可能会遇到一些常见的问题。

这些问题包括图形形状错误、尺寸错误和打印问题等。

CAD绘图的基本步骤和技巧学习CAD绘图的同学们首先要打好基础，这些基础都是有步骤的，接下来就是店铺精心整理的一些关于CAD绘图的基本步骤和技巧的相关资料，供你参考。

CAD绘图的基本步骤和技巧第一部分1-1 图：审图：本题主要是用相对坐标画图，各点的坐标都可以计算出来。

绘图步骤：先建立两个图层，一个绘图，一个作为尺寸标注。

绘图时，从原点(0,0)开始画外框，从点(14,8)开始画内框，主要使用Line并且打开正交模式依次画出各个线段即可。

接下来按原图进行尺寸标注。

重点难点：确定内框起点坐标、正交模式。

注解：作为初学者最好能掌握相对坐标的输入方法，如果要提高绘图速度，只需要打开正交，然后将光标定位为水平或竖直方向，然后输入直线的长度值就可以了。

1-2 图：审图：本题使用相对坐标画图，需建立两个图层分别是绘图、尺寸标注图层;利用正交模式画水平线竖直线和利用极坐标追踪模式画斜线。

绘图步骤：先建立两个图层，一个绘图，一个尺寸标注。

绘图时，从原点(0,0)开始画，主要使用Line、正交模式和极轴追踪模式，按照计算出各个点的坐标依次画出各段线段，画60°斜线时使用已知长度角度绘直线，142°斜线可由上端线开始绘制，最后完成绘图并进行尺寸标注。

重点难点：正交模式和极坐标追踪模式的使用、两斜直线的画法、角度的尺寸标注。

注解：如果掌握了极坐标的输入方式，@长度<角度的输入模式，也可以不用极轴，60度倒还可以将极轴角设置成30度，(52+90)=142度肯定没法用极轴了。

1-3 图：审图：本题使用相对坐标画图，需建立两个图层分别是绘图、尺寸标注图层;计算各点的相对坐标，利用正交模式画出各段线段，内外框分别画出绘图步骤：先建立两个图层分别是绘图、尺寸标注图层;外框从两个方向(上、右)利用正交模式画，内框从点(10,6)开始，利用正交模式和相关线段尺寸画出;最后按照原图进行尺寸标注。

重点难点：利用正交模式、内框的左下点坐标、尺寸标注的连续标注。

AutoCAD绘制工程平面图方法详解章节一：介绍AutoCAD软件AutoCAD是一种专业的计算机辅助设计（CAD）软件，被广泛应用于工程绘图领域。

它提供了丰富的绘图功能和工具，可以帮助工程师、建筑师和设计师进行准确、高效的平面图绘制。

章节二：平面图绘制前的准备工作在开始绘制平面图之前，需要进行一些准备工作。

首先是确定绘图的比例尺，并将图纸设置为相应比例。

其次，要明确绘图的范围和要绘制的内容，包括建筑物的平面布局、尺寸和标注等。

此外，还需要收集相关的技术规范和标准，以确保绘制出符合规范的平面图。

章节三：绘制基本图形对象在AutoCAD中，可以使用各种命令和工具绘制基本的图形对象，如线段、圆形、矩形等。

通过命令行或工具栏，可以选择相应的绘图命令，并通过指定坐标点或使用鼠标进行绘图。

绘制完基本图形后，可以使用编辑工具调整和修改图形的形状。

章节四：应用图层管理图层管理是AutoCAD中的重要功能之一。

通过将绘图对象分配到不同的图层上，可以实现对不同对象的控制和管理。

比如可以将墙体、门窗、家具等对象分别放置在不同的图层上，并通过图层的显示和隐藏来方便地控制平面图的显示效果。

章节五：应用尺寸和标注在绘制工程平面图时，尺寸和标注是至关重要的。

AutoCAD提供了丰富的尺寸和标注工具，可以帮助用户精确地标注和测量图纸上的各种尺寸和距离。

通过选取不同的尺寸样式和设置相应的标注标准，可以方便地添加尺寸和标注到平面图上。

章节六：应用块定义块定义是AutoCAD中的重要概念之一。

通过将一组图形对象合并为一个块，并对该块进行定义和命名，可以实现对图形的复用和编辑。

比如可以将一组窗户图形定义为一个块，并在平面图中多次重复使用。

当需要修改窗户图形时，只需要修改一处块定义即可，所有使用该块的地方都会自动更新。

章节七：应用图纸布局和打印设置在完成平面图的绘制后，需要进行图纸布局和打印设置。

通过图纸布局，可以将绘制好的平面图放置在相应的图纸空间中，并设置打印比例和其他相关参数。

AutoCAD基本绘图教程第一章：AutoCAD概述AutoCAD是一款专业的计算机辅助设计（CAD）软件，广泛应用于建筑、机械、电子等工程领域。

它提供了丰富的绘图工具和功能，能够帮助用户快速高效地进行图纸绘制、修改和调整。

第二章：AutoCAD界面介绍AutoCAD的界面由多个不同的区域组成，如绘图区、命令行、工具栏、属性编辑器等。

绘图区用于显示绘图内容，命令行接收用户命令并提供反馈，工具栏和属性编辑器则提供了常用命令和工具的快捷方式。

第三章：绘图单位设置在开始绘图之前，需要设置绘图的单位。

AutoCAD支持英制和公制两种单位制度，用户可以根据需要选择合适的单位，并对线型、字体、尺寸等进行调整。

第四章：绘图准备工作在进行绘图之前，需要进行一些准备工作。

首先，确定绘图的比例尺，以确保绘制出来的图纸与实际尺寸一致。

其次，根据实际需求设置绘图范围和图层。

最后，选择合适的绘图工具，如直线、圆弧、多边形等，用来构建基本图形。

第五章：基本绘图命令AutoCAD提供了丰富的绘图命令，包括绘制直线、绘制圆、绘制多边形等。

用户可以通过命令行输入相应的命令，也可以通过工具栏上的图标进行选择。

此外，AutoCAD还支持多种绘图方式，如相对坐标、绝对坐标、极坐标等，用户可以根据需要选择适合的绘图方式。

第六章：实体编辑命令除了基本绘图命令外，AutoCAD还提供了丰富的实体编辑命令，用于修改和调整已有的图形。

编辑命令包括移动、旋转、缩放、翻转等操作，用户可以根据需要进行选择和调整。

第七章：图层管理图层是AutoCAD中非常重要的一个概念，可以用来管理和组织绘图内容。

用户可以创建不同的图层，并设置不同的颜色、线型、线宽等属性。

通过图层管理，可以方便地控制图纸的显示和隐藏，提高绘图效率。

第八章：尺寸标注和注释在绘图中，尺寸标注和注释是非常重要的环节，用于表达和传达设计意图。

AutoCAD提供了丰富的尺寸标注工具，用户可以轻松地添加和修改尺寸标注。

使用AutoCAD绘图软件的基本操作第一章：了解AutoCADAutoCAD是一款由美国Autodesk公司开发的计算机辅助设计（CAD）软件，广泛应用于工程、建筑和制造等领域。

它可以帮助用户通过计算机生成、编辑和查看2D和3D图形，提升设计效率和精度。

第二章：安装和启动AutoCAD在开始使用AutoCAD之前，首先需要下载并安装AutoCAD软件。

安装完成后，可以通过桌面图标或开始菜单中的快捷方式来启动AutoCAD。

第三章：界面介绍AutoCAD的主界面由菜单栏、工具栏、命令行窗口、绘图区域和属性框等组成。

菜单栏提供了各种功能的选项，工具栏则包含常用工具的快捷按钮。

命令行窗口用于输入命令和查看提示信息。

绘图区域是绘制和浏览图形的主要区域，属性框用于编辑图形的属性。

第四章：基本绘图操作在AutoCAD中，可以通过各种命令来进行绘图操作。

常用的绘图命令包括绘制直线、矩形、圆形和多边形等。

使用这些命令可以根据预设的尺寸、角度或坐标来绘制图形。

还可以通过复制、平移、旋转和缩放等命令对图形进行编辑和调整。

第五章：对象选择AutoCAD中的对象选择功能可以帮助用户选择和编辑图形。

通过选择命令，可以按照各种条件选择图形，如选择特定图层上的对象、选择特定颜色或线型的对象等。

选择完成后，可以对选中的对象进行移动、复制、删除等操作。

第六章：图层管理AutoCAD中的图层是用于组织和管理绘图对象的文件元素。

通过图层管理功能，可以为不同类型的绘图对象分配不同的图层，并可以控制图层的可见性、颜色和线型等属性。

这样可以方便地对图形进行编辑和管理。

第七章：尺寸标注在绘制工程图纸时，尺寸标注是一个十分重要的环节。

AutoCAD提供了多种尺寸标注命令，包括线性尺寸、径向尺寸、角度尺寸和表格尺寸等。

用户可以根据需要选择不同的尺寸标注类型，并对其进行编辑和调整。

第八章：块定义和引用块是AutoCAD中的一个重要概念，它是由一个或多个实体组成的图形对象。

使用AutoCAD绘的流程步骤1. 引言AutoCAD是一款功能强大的计算机辅助设计软件，广泛应用于建筑、机械、电子等领域。

在使用AutoCAD进行绘图时，需要按照一定的流程和步骤进行操作。

本文将介绍使用AutoCAD绘制图纸的流程步骤，并通过列点的方式进行详细说明。

2. 准备工作在开始使用AutoCAD进行绘图之前，需要进行一些准备工作，以确保绘图的顺利进行。

•安装AutoCAD软件：首先，确保已经正确安装了AutoCAD软件，并且已经激活。

•打开AutoCAD软件：双击桌面上的AutoCAD图标，或者在开始菜单中找到AutoCAD并点击打开。

•创建新文档：在AutoCAD软件中，选择“新建”命令，打开一个新的绘图文档。

3. 绘图界面在准备好工作环境后，我们进入AutoCAD的绘图界面。

AutoCAD的绘图界面包括工具栏、菜单栏、命令行和绘图区域等部分。

•工具栏：AutoCAD的工具栏提供了各种绘图工具和命令的快捷方式，方便我们进行绘图操作。

•菜单栏：AutoCAD的菜单栏包含了各种功能选项和命令，可以通过点击菜单栏的不同选项来执行相应的操作。

•命令行：AutoCAD的命令行是与软件进行交互的主要方式，我们可以通过在命令行输入命令来执行相应的操作。

•绘图区域：绘图区域是我们进行绘图的主要区域，我们可以在绘图区域中绘制、编辑和查看图纸。

4. 绘图步骤使用AutoCAD进行绘图时，需要按照一定的步骤进行操作。

下面将详细介绍使用AutoCAD绘制图纸的步骤。

步骤一：绘图准备在开始绘制图纸之前，我们需要进行一些绘图准备的工作。

1.定义绘图单位：选择合适的绘图单位，如英制或公制，并设置相应的长度和角度单位。

2.绘图边界：选择一个适当的绘图边界，确定绘图的范围和尺寸。

步骤二：绘制基础图形在绘图准备工作完成后，我们可以开始绘制基础图形。

1.绘制直线：使用命令行中的“直线”命令或者工具栏中的直线工具，绘制需要的直线。

autocad基础教程在CAD中画图首先要知道一些画图步骤和基础，下面店铺告诉大家autocad基础教程，一起来学习吧。

autocad基础教程：1.建立图层，包括图层名称、线宽、颜色、线型，如果没有需要的线型，单击“加载”按钮，可以先加载你所需要的线型，建立图中需要的所有图层。

2.确定表达方案，开始画图，选择要画线型的图层，一般是先画中心线，确定基准，然后依次画完不同线型的图形，必要时用修剪等的按钮来完成图形。

3.剖面线的添加。

首先选择剖面类型，角度，比例，然后选择剖面。

4.尺寸标注，包括基本尺寸及基本公差，形位公差，粗糙度，剖面符号。

5.编写技术要求。

6.添加图框及标题栏，如果是装配图还有标注零部件序号及明细表cad绘图入门方法：1.开始别看书，先找张图纸，自己照葫芦画瓢，用CAD画上几天(最好用英文版，这样学的快，而且对以后用软件有好处，)2.然后再去看书，看书的时候别一章一章的看，不会计算面积，就看怎末计算面积，不会修改线段，就看怎末修改线端，二个星期应该有小成：) 然后就可以试着画墙，画门，并熟悉阵列，填充，标注这些命令了3.等你觉得自己的图画是画出来了，但很难看，但总觉的花的时间又很长，修改又很麻烦的时候。

就可以看精确制图，图层，块，这些稍微复杂一点的东西了。

以及熟悉立面图，剖面图，结构图等等。

4.等这些也搞得差不多了，但还是觉得难看，效率低，就可以去找张二次开发的盘来省事了，如天正，新洲，CAXA等，最好是中文版，省事，而且字体较多.5.等你把其中的一个二次开发得软件玩熟了。

基本上应付二维图就没问题了，但你所学的还只是基础，至于三维制图，最好找几个CAD的论坛学习.6.说说看图和标准，其实，个人感觉，CAD最重要的是看图，而不是制图，一张图纸，一个模型，如果你看都看不懂，根本就不好做，做出来也是纰漏百出。

同样的道理，设计图纸的时候要依据各种标准，但看图和标准不是几个月就能精通的，这是细水长流的事儿。

AutoCAD施工图绘制步骤总结
1.设置内容
字体样式里没有宋体时去掉使用大字体里的对号、
大标注用于轴线尺寸的标注。

中标注是门窗的标注。

小标注
设置完样式后保存为样板文件，方便以后使用
绘制墙体一边是先大后小，按顺时针或逆时针方向画。

门一般厚度是150，
承重墙剪力墙隔断墙
剪力墙一般会在图纸上标明、填充，如果没有图纸，在现场测量时用手敲，如果听到是像鼓一样的中间是空的声音，那么是一般墙，如果是很实的，没什么声音。

那么它应该就是剪力墙。

L直线
Dli快捷键标注空格是重复上个命令s是拉伸偏移快捷键是o。

E删除tr修剪（空格两次）f倒角h填充co（copy）复制arc圆弧ma特性匹配，t文字h填充
梁一般用虚线绘制
超出墙面30mm，下面的即是这种梁
梁的一般标注位置
一般排水管110.排污管50
沉箱
上面几种管都是画出大致位置就行
排烟管
红线代表中空符号。
