10第五章 电路和电(复习)2

知识点填空复习法之第五章 《电流和电路》 一、电荷 1、带了电（荷）：摩擦过的物体有了 的性质，我们就说物体带了

电。 轻小物体指碎纸屑、头发、通草球、灰尘、轻质球等。 2、使物体带电的方法：

定义： 用 的方法使物体带电 原因： 不同物质原子核束缚电子的本领不同

①摩擦起电 实质：

电荷从一个物体 到另一个物体，使 正负电荷分开

能的转化： 机械能 - →电能 ②接触带电：物体和带电体接触带了电。 如带电体与验电器金属球接触使之带电

③ 感应带电：由于带电体的作用，使带电体附近的物体带电。 3、两种电荷：

正电荷：规定：用丝绸摩擦过的 所带的电。 实质：物质中的原子失去了电子。 负电荷：规定：毛皮摩擦过的 所带的电。 实质：物质中的原子得到了多余的电子。 4、电荷间的相互作用规律： 5、验电器：构造：金属球、金属杆、金属箔

作用：检验 原理：

7、中和：放在一起的等量异种电荷完全抵消的现象

扩展：①如果物体所带正、负电量不等，也会发生中和现象。这时，带电量 多的物体先用部分电荷和带电量少的物体中和， 剩余的电荷可使两物体带同种电 荷。 ② 中和不是意味着等量正负电荷被消灭， 实际上电荷总量保持不变， 只是等 量的正负电荷使物体整体显不出电性。 二、电流

1、形成：电荷的 形成电流

注：该处电荷是自由电荷。对金属来讲是 定向移动形成电流； 对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。

的原理 6、 电荷量：

定义：电荷的多少叫电量

单位：库仑（ C） 元电荷 -19 e=1.6×10-19C 2 、方向的规定 : 把 移动的方向规定为电流的方向。 注：在电源外部，电流的方向从

到 。 电流的方向与自由电子定向移动的方向 。 3、获得持续电流的条件： 电路中有电源 电路为通路

4、电流的三种效应。

(1) 电流的热效应。如白炽灯，电饭锅等。

(2) 电流的磁效应，如电铃等。

(3) 电流的化学效应，如电解、电镀等。 注:电流看不见、摸不着，我们可以通过各种电流

第五章有源逆变与变频电路一．选择题1.可实现有源逆变的电路为。

(A) 三相半波可控整流电路，(B) 三相半控桥整流桥电路，(C) 单相全控桥接续流二极管电路，(D) 单相半控桥整流电路。

2.在一般可逆电路中，最小逆变角βmin选在下面那一种范围合理。

(A) 30º-35º， (B) 10º-15º， (C) 0º-10º， (D) 0º。

3.在有源逆变电路中，逆变角β的移相范围应选为最好。

(A) β=90º~180º，(B) β=35º~90º， (C) β=0º~90º，4.下面哪种情况不具有变流功能的（）(A) 有源逆变(B) 交流调压(C) 变压器降压(D) 直流斩波5.可实现有源逆变的电路为。

(A) 单相全控桥可控整流电路(B) 三相半控桥可控整流电路(C) 单相全控桥接续流二极管电路(D) 单相半控桥整流电路6.变流器工作在逆变状态时，控制角α必须在度。

(A) 0°-90°； (B) 30°-120°； (C) 60°-150°； (D) 90°-150°；二．判断题7.在用两组反并联晶闸管的可逆系统中，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。

（）8.逆变角太大会造成逆变失败。

（）9.有源逆变指的是把直流电能转变成交流电能送给负载。

（）10.变频调速实际上是改变电动机内旋转磁场的速度达到改变输出转速的目的。

（）11.逆变失败，是因主电路元件出现损坏，触发脉冲丢失，电源缺相，或是逆变角太小造成的。

（）12.变频调速装置是属于无源逆变的范畴。

（）13.有源逆变装置是把逆变后的交流能量送回电网。

（）14.供电电源缺相、逆变桥元件损坏、逆变换流失败等故障，也会引起逆变失败。

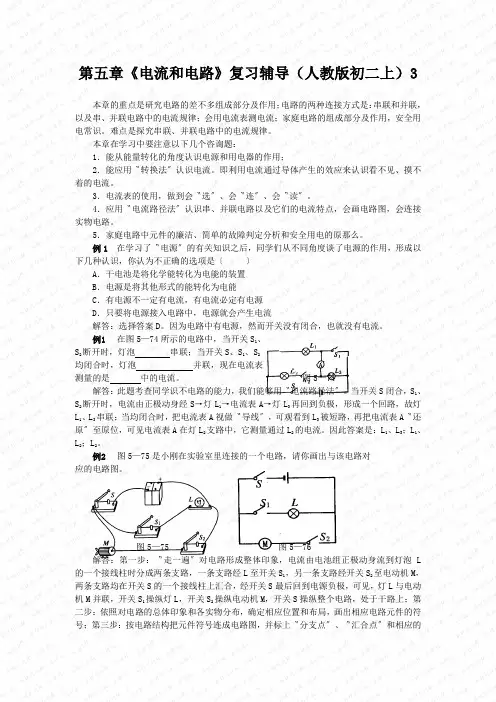

第五章《电流和电路》复习辅导（人教版初二上）3本章的重点是研究电路的差不多组成部分及作用；电路的两种连接方式是：串联和并联，以及串、并联电路中的电流规律；会用电流表测电流；家庭电路的组成部分及作用，安全用电常识。

难点是探究串联、并联电路中的电流规律。

本章在学习中要注意以下几个咨询题：1．能从能量转化的角度认识电源和用电器的作用；2．能应用〝转换法〞认识电流。

即利用电流通过导体产生的效应来认识看不见、摸不着的电流。

3．电流表的使用，做到会〝选〞、会〝连〞、会〝读〞。

4．应用〝电流路径法〞认识串、并联电路以及它们的电流特点，会画电路图，会连接实物电路。

5．家庭电路中元件的廉洁、简单的故障判定分析和安全用电的原那么。

例1 在学习了〝电源〞的有关知识之后，同学们从不同角度谈了电源的作用，形成以下几种认识，你认为不正确的选项是〔〕A．干电池是将化学能转化为电能的装置B．电源是将其他形式的能转化为电能C．有电源不一定有电流，有电流必定有电源D．只要将电源接入电路中，电源就会产生电流解答：选择答案D。

因为电路中有电源，然而开关没有闭合，也就没有电流。

例1 在图5—74所示的电路中，当开关S1、S2断开时，灯泡串联；当开关S、S1、S2均闭合时，灯泡并联，现在电流表测量的是中的电流。

图5—74解答：此题考查同学识不电路的能力，我们能够用〝电流路径法〞。

当开关S闭合，S1、S2断开时，电流由正极动身经S→灯L1→电流表A→灯L3再回到负极，形成一个回路，故灯L1、L3串联；当均闭合时，把电流表A视做〝导线〞，可观看到L3被短路，再把电流表A〝还原〞至原位，可见电流表A在灯L2支路中，它测量通过L2的电流。

因此答案是：L1、L3；L1、L2；L2。

例2 图5—75是小刚在实验室里连接的一个电路，请你画出与该电路对应的电路图。

图5—75 图5—76 解答：第一步：〝走一遍〞对电路形成整体印象，电流由电池组正极动身流到灯泡L 的一个接线柱时分成两条支路，一条支路经L至开关S1，另一条支路经开关S2至电动机M，两条支路均在开关S的一个接线柱上汇合，经开关S最后回到电源负极，可见，灯L与电动机M并联，开关S1操纵灯L，开关S2操纵电动机M，开关S操纵整个电路，处于干路上；第二步：依照对电路的总体印象和各实物分布，确定相应位置和布局，画出相应电路元件的符号；第三步：按电路结构把元件符号连成电路图，并标上〝分支点〞、〝汇合点〞和相应的字母，如图5—76所示。

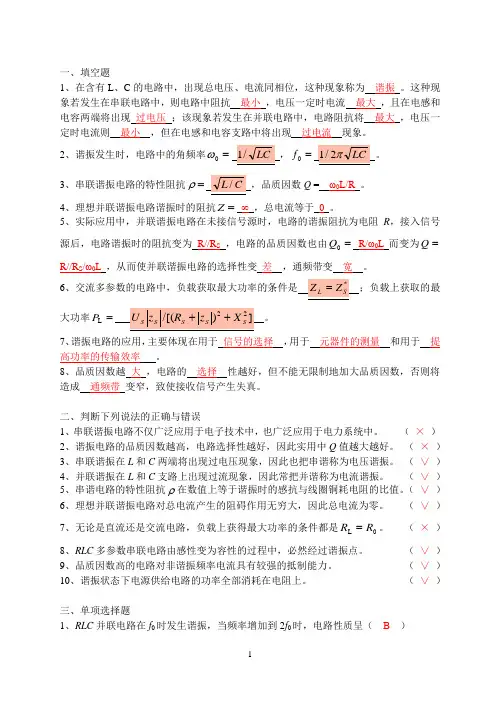

一、填空题1、在含有L 、C 的电路中，出现总电压、电流同相位，这种现象称为 谐振 。

这种现象若发生在串联电路中，则电路中阻抗 最小 ，电压一定时电流 最大 ，且在电感和电容两端将出现 过电压 ；该现象若发生在并联电路中，电路阻抗将 最大 ，电压一定时电流则 最小 ，但在电感和电容支路中将出现 过电流 现象。

2、谐振发生时，电路中的角频率=0ω0f3、串联谐振电路的特性阻抗ρQ = ω0L/R 。

4、理想并联谐振电路谐振时的阻抗=Z ∞ ，总电流等于 0 。

5、实际应用中，并联谐振电路在未接信号源时，电路的谐振阻抗为电阻R ，接入信号源后，电路谐振时的阻抗变为 R//R S ，电路的品质因数也由=0Q R/ω0L 而变为=Q R//R S /ω0L ，从而使并联谐振电路的选择性变 差 ，通频带变 宽 。

6大功率L P7、谐振电路的应用，主要体现在用于 信号的选择 ，用于 元器件的测量 和用于 提高功率的传输效率 。

8、品质因数越 大 ，电路的 选择 性越好，但不能无限制地加大品质因数，否则将造成 通频带 变窄，致使接收信号产生失真。

二、判断下列说法的正确与错误1、串联谐振电路不仅广泛应用于电子技术中，也广泛应用于电力系统中。

（ × ）2、谐振电路的品质因数越高，电路选择性越好，因此实用中Q 值越大越好。

（ × ）3、串联谐振在L 和C 两端将出现过电压现象，因此也把串谐称为电压谐振。

（ ∨ ）4、并联谐振在L 和C 支路上出现过流现象，因此常把并谐称为电流谐振。

（ ∨ ）5、串谐电路的特性阻抗ρ在数值上等于谐振时的感抗与线圈铜耗电阻的比值。

（ ∨ ）6、理想并联谐振电路对总电流产生的阻碍作用无穷大，因此总电流为零。

（ ∨ ）7、无论是直流还是交流电路，负载上获得最大功率的条件都是0L R R =。

（ × ）8、RLC 多参数串联电路由感性变为容性的过程中，必然经过谐振点。
