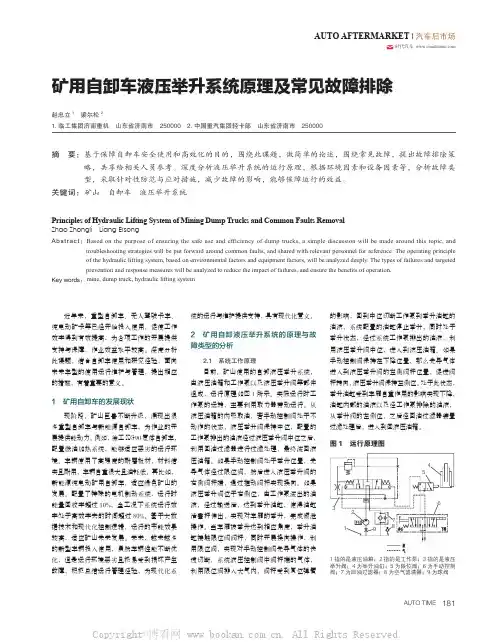

AUTO TIME 181 AUTO AFTERMARKET | 汽车后市场 时代汽车 矿用自卸车液压举升系统原理及常见故障排除赵忠立1　梁尔松21.临工集团济南重机 山东省济南市 250000 2.中国重汽集团轻卡部 山东省济南市 250000摘 要： 基于保障自卸车安全使用和高效化的目的，围绕此课题，做简单的论述，围绕常见故障，提出故障排除策略，共享给相关人员参考。深度分析液压举升系统的运行原理，根据环境因素和设备因素等，分析故障类型，采取针对性防范与应对措施，减少故障的影响，能够保障运行的效益。关键词：矿山　自卸车　液压举升系统

近年来，重型自卸车、无人驾驶卡车、纯电动矿卡等已经开始投入使用，促使工作效率得到有效提高，为各项工作的开展提供支持与保障，作业效益水平较高。深度分析此课题，结合自卸车使用和研究经验，面向未来车型的使用运行维护与管理，提出相应的措施，有着重要的意义。1　矿用自卸车的发展现状现阶段，矿山巨兽不断升级，涌现出很多重型自卸车与新能源自卸车，为作业的开展提供能动力。例如，徐工XG90宽体自卸车，配置燃油加热系统，能够适应恶劣的运行环境。车辆使用了高强度的耐磨板材，材料结实且耐用，车辆自重很大且油耗低。再比如，新能源纯电动矿用自卸车，适应绿色矿山的发展。配置了特殊的电机制动系统，运行时能量回收率超过10%，全工况下系统运行效率处于高效率去的时间超过80%。基于大数据技术和现代化控制逻辑，运行的节能效果较高，适应矿山未来发展。未来，越来越多的新型车辆投入使用，虽然车辆性能不断优化，但是运行环境恶劣且极易受到损坏产生故障，积极总结运行管理经验，为现代化系统的运行与维护提供支持，具有现代化意义。2　矿用自卸液压举升系统的原理与故障类型的分析2.1　系统工作原理目前，矿山使用的自卸液压举升系统，由液压油箱和工作泵以及液压举升阀等部件组成，运行原理如图1所示。实际运行时工作泵的运转，主要利用取力器带动运行。从液压油箱的内吸取油，若手动控制阀处于不动作的状态，液压举升阀保持中位，配置的工作泵排出的油液经过液压举升阀中位之后，利用回油过滤器进行过滤处理，最终流回液压油箱。如果手动控制阀处于举升位置，先导气体经过限位阀，然后进入液压举升阀的右侧阀杆端，通过推动阀杆实现换向。如果液压举升阀位于右侧位，由工作泵流出的油液，经过输送后，达到举升油缸，使得油缸活塞杆伸出，实现对车厢的举升，完成倾泄操作。当车厢被举升达到相应角度，举升油缸接触限位阀阀杆，同时开展换向操作，利用限位阀，实现对手动控制阀先导气体的快速切断，系统液压控制阀中阀杆端的气体，利用限位阀排入大气内，阀杆受到复位弹簧的影响，回到中位切断工作泵到举升油缸的油液，系统配置的油缸停止举升，同时处于举升状态，经过系统工作泵排出的油液，利用液压举升阀中位，进入到液压油箱。如果手动控制阀保持在下降位置，那么先导气体进入到液压举升阀的左侧阀杆位置，促进阀杆转向，液压举升阀保持左侧位。处于此状态，举升油缸受到车厢自重作用的影响实现下降，油缸内部的油液以及经工作泵排除的油液，从举升阀的左侧位，之后经回油过滤器装置过滤处理后，进入到回液压油箱。Principles of Hydraulic Lifting System of Mining Dump Trucks and Common Faults RemovalZhao Zhongli　Liang ErsongAbstract： Based on the purpose of ensuring the safe use and efficiency of dump trucks, a simple discussion will be made around this topic, and troubleshooting strategies will be put forward around common faults, and shared with relevant personnel for reference. The operating principle of the hydraulic lifting system, based on environmental factors and equipment factors, will be analyzed deeply. The types of failures and targeted prevention and response measures will be analyzed to reduce the impact of failures, and ensure the benefi ts of operation.Key words：mine, dump truck, hydraulic lifting system

自卸车举升机构工作原理

自卸车作为一种重型运输工具，在运输过程中需要顺畅高效地完成卸货操作。而自卸车举升机构的工作原理就是使得车辆能够在不依靠外力的情况下将货品卸下。下面我们来详细了解一下自卸车举升机构的工作原理。

一、机构组成

自卸车举升机构通常由卸料箱、卸料缸、油缸、油泵、油管、控制阀等部件组成。其中，卸料箱作为存储货品的容器，卸料缸起到支撑重量的作用，而油泵、油缸、油管则是实现卸载的关键部件。

二、工作原理

自卸车举升机构的工作原理是通过机电液一体化技术实现的。具体来说，当操纵员传送指令给控制阀时，油泵开始工作将液压油送入油管中，推动油缸活塞前进。同时，卸料箱内的货物开始被挤压向卸料缸，从而卸载出车体。

在此过程中，卸料缸在发挥自身支撑作用的同时，还起到了平衡油缸在替代卸载时承受的极大压力的作用。最终，通过这一机械与液压相结合的卸载方式，车辆得以快速实现重货物的卸载。

三、特点与优势

1.自卸车举升机构采用液压技术实现卸载，结构简单、使用方便，同时还便于维护和保养。

2.油泵可以控制油缸的伸缩状态，从而使得产生的液压作用可根据需要进行掌控。

3.自卸车举升机构平衡合理，负荷均衡度高，对于不同类型的卸装工作都具备极高的卸载稳定性。

4.通过机电液一体化的运转方式，机构在操作时更为安全稳定，能够避免卸载过程中产生的摇晃。

总之，自卸车举升机构的优异性能、高效卸载方式，为自卸车运输工作提供了重要支撑，也成为现代交通运输领域的关键设施之一。

液压系统原理图详解

液压系统是一种利用液体传递能量的系统，它在工程领域中有着广泛的应用。液压系统原理图是液压系统设计和维护的重要参考，通过详细的原理图可以清晰地了解液压系统的工作原理和结构组成。本文将对液压系统原理图进行详细解析，帮助读者更好地理解液压系统的工作原理。

1. 液压系统原理图的基本组成。

液压系统原理图通常包括液压泵、执行元件、控制元件、液压油箱、液压油管路等基本组成部分。液压泵负责将机械能转换为液压能，为整个系统提供动力；执行元件根据控制信号来完成工作任务，如液压缸、液压马达等；控制元件用于控制液压系统的工作，如液压阀、液压控制器等；液压油箱用于储存液压油，并且起到冷却和过滤液压油的作用；液压油管路则连接各个液压元件，传递液压能量。

2. 液压系统原理图的工作原理。

液压系统的工作原理是利用液体在封闭的管路中传递压力和能量。当液压泵启动时，液压油从油箱被抽入泵体，随后被压缩并送入液压系统中。液压油经过控制元件的调节，进入执行元件，推动执行元件完成工作。液压油在执行元件完成工作后返回油箱，同时再次被泵送到系统中，形成循环。

3. 液压系统原理图的应用。

液压系统原理图在工程领域中有着广泛的应用，如挖掘机、起重机、注塑机等设备中都广泛采用液压系统。液压系统能够提供高功率密度和精确的控制，因此在需要大功率输出和精确控制的场合下得到广泛应用。

4. 液压系统原理图的设计要点。

在设计液压系统原理图时，需要考虑系统的工作压力、流量、温度等参数。合理的设计能够保证系统的稳定性和可靠性，同时也能够提高系统的工作效率和节能性能。因此，在设计液压系统原理图时需要充分考虑各种因素，并且进行合理的优化。

5. 液压系统原理图的维护和保养。

液压系统原理图在使用过程中需要进行定期的维护和保养，以确保系统的正常运行和延长系统的使用寿命。维护工作包括定期更换液压油、清洗液压油箱、检查液压管路和密封件等。保养工作能够有效地减少系统的故障率，提高系统的可靠性和安全性。
