课程设计题目：自卸车液压系统学院：机械工程学院专业：车辆工程班级：131班姓名：朱哲学号：130505127指导老师：段鸿杰目录第一章绪论 (3)1.1自卸车简介 (3)1.2自卸车的组成 (4)1.3自卸车整车质量利用系数 (4)第二章原理分析 (5)2.1 举升阶段 (5)2.2静止阶段 (5)2.3下降阶段 (6)2.4自卸车举升运动 (7)第三章液压缸计算 (7)3.1液压缸基本结构参数及相关标准 (7)3.2计算液压缸内径 (7)3.3活塞杆径的确定 (8)3.4缸的流量的计算 (8)3.5液压缸举升力和油压曲线 (9)第四章液压泵计算 (9)4.1计算液压泵最大压力 (9)4.2计算液压泵的流量 (10)4.3液压泵功率计算 (10)第五章其它元件 (11)5.1油管计算 (11)5.2油箱计算 (11)第六章回路 (12)6.1举升回路 (12)6.2过滤器 (13)6.3阀的参数 (13)6.4液压油选择 (14)第七章自卸车效率计算 (14)参考文献 (15)第一章绪论1.1自卸车简介自卸汽车是本车装有发动机驱动的液压举升机构，能将车厢举升和回位，或将车厢倾斜一定角度卸货，靠自重使车厢回位的专用汽车。
近年来，随着我国城市化建设、高速铁路建设、公路建设、道路运输业的发展以及装卸机械化的要求，自卸汽车得到了快速发展，市场对自卸汽车的需求也日益增加。
自卸汽车大多用于工矿企业和建筑工地的散料、砂土等装卸作业，经常在山地、陡坡、弯道、坑洼地等恶劣环境中进行连续高强度作业，由于其装卸机械化的优点，能缩短装卸时间，减轻劳动强度，提高运输效率，所以逐渐发展成为各行业用来降低运输成本，提高劳动生产率的主要运输工具。
然而由于自卸汽车重量大、行驶速度高，长时间高负荷作业，加之工作行驶环境恶劣，所以必须具有可靠、灵活的举升、转向和制动等性能，而其举升机构的作业稳定性和整车性能稳定性的优劣将严重影响整车的安全性能和生产效率。
自卸车举升机构设计目录摘要..................................................................................................................................... Abstract.. (Ⅱ)第1章绪论 (3)1.1 课题的提出 (3)1.2 专用汽车设计特点 (5)1.3课题的实际意义 (6)1.4 国内外自卸汽车的发展概况 (7)第2章轻型自卸车主要性能参数的选择 (11)2.1整车尺寸参数的确定 (11)2.2质量参数的确定 (11)2.3其它性能参数 (14)2.4本章小结 (14)第3章自卸车车厢的结构与设计 (15)3.1自卸汽车车厢的结构形式 (15)3.1.1车厢的结构形式 (15)3.1.2车厢选材 (16)3.2车厢的设计规范及尺寸确定 (16)3.2.1车厢尺寸设计 (16)3.2.2车厢内框尺寸及车厢质量 (18)3.3车厢板的锁启机构 (17)3.4本章小结 (17)第4章自卸举升机构的设计 (18)4.1自卸举升机构的选择 (18)4.1.1举升机构的类型 (18)4.1.2自卸汽车倾卸机构性能比较 (21)4.2举升机构运动与受力分析及参数选择 (23)4.2.1机构运动分析 (28)4.2.2举升机构受力分析与参数选择 (29)4.3本章小结 (26)第5章液压系统设计 (27)5.1液压系统工作原理与结构特点 (27)5.1.1工作原理 (27)5.1.2液压系统结构布置 (28)5.1.3液压分配阀 (28)5.2油缸选型与计算 (29)5.3油箱容积与油管内径计算 (30)5.4取力器的设计 (31)5.5本章小结 (39)第6章副车架的设计 (40)6.1副车架的截面形状及尺寸 (40)6.2副车架前段形状及位置 (40)6.2.1副车架的前端形状及安装位置 (40)6.2.2 纵梁与横梁的连接设计 (43)6.2.3 副车架与主车架的连接设计 (36)6.3副车架主要尺寸参数设计计算 (37)6.3.1副车架主要尺寸设计 (37)6.3.2副车架的强度刚度弯曲适应性校核 (37)6.4本章小结 (44)结论 (45)参考文献 (46)致谢 (47)第1章绪论1.1 课题的提出专用自卸车是装有液压举升机构，能将车厢卸下或使车厢倾斜一定角度，货物依靠自重能自行卸下或者水平推挤卸料的专用汽车。

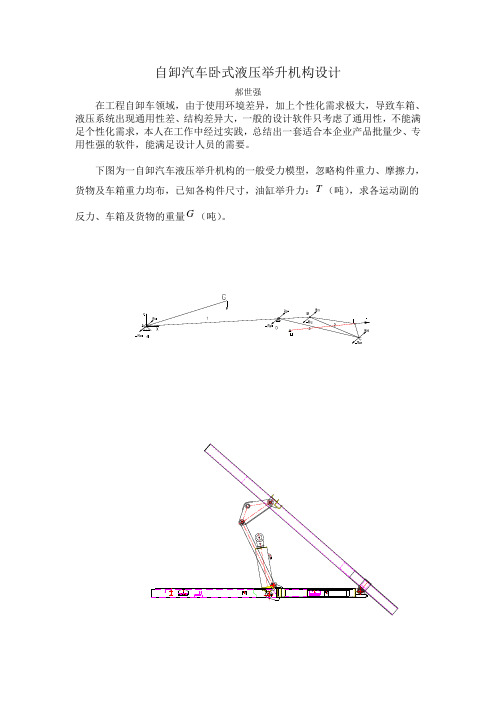

自卸汽车卧式液压举升机构设计郝世强在工程自卸车领域，由于使用环境差异，加上个性化需求极大，导致车箱、液压系统出现通用性差、结构差异大，一般的设计软件只考虑了通用性，不能满足个性化需求，本人在工作中经过实践，总结出一套适合本企业产品批量少、专用性强的软件，能满足设计人员的需要。
下图为一自卸汽车液压举升机构的一般受力模型，忽略构件重力、摩擦力，货物及车箱重力均布，已知各构件尺寸，油缸举升力：T（吨），求各运动副的反力、车箱及货物的重量G（吨）。
本软件分两部分，第一部分为机构位置分析，主要目的是分析机构中关键点的位置，以及车箱最大设计倾角，为下一步进行力分析提供数据，采用解析法。
第二部分为机构力分析，采用矩阵法。
机构位置分析已知：各杆长度，LAB：失量AB。
列出失量方程：L AB+ L BC= L AD+ L DC运用失量代数知识可求出，E、C、B点坐标，HE与X轴夹角。
矩阵法1) 基本情况分析：机构组成：构件1：车箱，构件2：三角臂，构件3：拉臂； 对整个机构：活动构件为1、2、3，可以列出3×3=9个方程，未知量的数目：共 9 个。
A R （R 14x , R 14y ）、B R （R 12x , R 12y ）、C R （R 23x , R 23y ）、D R （R 34x , R 34y ）、G 符号示例：12R ：是构件1对构件2的作用力（即车箱对三角臂的作用力）； X R 12：是构件1对构件2的作用力在X 方向的分力； Y R 12：是构件1对构件2的作用力在Y 方向的分力；构件2对构件1的作用力为12R -，分力也分别为X R 12- ，Y R 12-。
14R ：是构件1对构件4的作用力（即车箱对小车架的作用力）；23R ：是构件2对构件3的作用力（即三角臂对拉臂的作用力）； 34R ：是构件3对构件4的作用力（即拉臂对小车架的作用力）；2）对构件1、2、3列平衡方程式=∑XF=∑YF0=∑M构件1（车箱）：受三个外力1、小车架4对车箱1的作用力14R -2、车箱及货物的重力G3、三角臂2对车箱1的作用力12R -0)()()(1212=---+--G X X R X X R Y Y A G Y B A X B A 0)(=∑A M01214=--X X R R 01214=---G R R Y YG ：取代数量值为正构件2（三角臂）：受三个外力 1、车箱1对三角臂2的作用力12R 2、油缸举升力T3、拉臂3对三角臂2的作用力23R -0)()()()(2323=---+-+--Y E B X E B Y C B X C B T X X T Y Y R X X R Y Y0)(=∑B M02312=+-X X X T R R 02312=+-Y Y Y T R R构件3（拉臂）：受两个外力 1、车架4对拉臂3的作用力34R - 2、三角臂2给拉臂3的作用力23R0)()(2323=---Y C D X C D R X X R Y Y0)(=∑D M02334=+-X X R R02334=+-Y Y R R三组方程可整理为：0)()()(1212=---+--G X X R X X R Y Y A G Y B A X B A 01214=--X X R R 01214=---G R R Y YX E B Y E B Y C B X C B T Y Y T X X R X X R Y Y )()()()(2323---=-+--X X X T R R -=-2312 Y Y Y T R R -=-23120)()(2323=---Y C D X C D R X X R Y Y02334=+-X X R R02334=+-Y Y R R将以上方程缩写成： ][}]{[D R C =未知力列阵T Y X Y X Y X Y X R R R R R R R R G R ),,,,,,,,(}{3434232312121414=已知的系数矩阵][C输入下表中的值就可球出][C ，][D利用Mathematica 4.0软件可求解上述线方程中的未知数}{R 结果为：参考文献： [1] 蔡高厅，《高等数学》； [2] 线性代数； [3] 机械原理；[3] Mathematica 4.0； [4] 理论力学； [5] visual basic 6.图解法根据已知，可作出上述机构的受力图：可以看出，与矩阵法相比，作图法精度是很高的，完全可以满足工程实际需要。
![毕业设计(论文)-重型自卸车货箱与举升装置设计(含全套cad图纸)[管理资料]](https://img.taocdn.com/s1/m/e1824fe2a2161479161128a9.png)
重型自卸车货箱与举升装置设计摘要自卸汽车是利用发动机动力驱动液压举升机构，将货箱倾斜一定角度从而达到自动卸货的目的，并依靠货箱自重使其复位的。
自卸机构负责货物的举升倾卸，卸货时驾驶员操纵液压阀的控制手柄，动力由发动机输出经变速器再到取力器，取力器驱动液压泵给液压缸提供动力，液压缸推动货箱实现货物的倾卸。
液压举升机构是自卸汽车的重要工作系统之一，其结构形式、性能好坏直接影响自卸汽车的使用性能和安全性能。
本次毕业设计的主要内容集中于自卸汽车液压缸及液压系统的设计，介绍了液压设计的前期准备工作：设计的依据、设计的一般原则和设计步骤。
通过对自卸汽车举升机构几种方案的比较,确定该车的举升机构的方案, 并对该方案进行了力学分析计算和液压系统设计。
设计采用直推式举升机构, 具有结构简单,行程长,兼具经济性的特点。
然后对液压缸的刚度、强度、系统压力、升降时间进行了验算和校核，最终确定了该方案的合理性和安全性。
另外，本说明书对取力器和货箱也进行了设计和计算。
关键词：自卸汽车，液压系统，举升机构，取力器HEA VY DUMP TRUCK PACKING CASE AND THE DE SIGN OF LIFT ING DEVICEABSTRACTThe dump truck uses the engine power actuation hydr aulic pr ess ure lif ting organization,packing container incline certain angle,thus serves the pur pos ewhich unloads cargo automatically,and depends upon the packing container dead weight to cause its replacement.The auto-dumping mechanism is mainly responsible for the lif ting and dumping of the the goods ar e neededto be unloaded,the oper ator will control the handle of the hydraulic valve,andthen the goods are dumped by the series of engines fr om the engine to thegear box,and then to the power-out device driving the liquid pump to give thepower to liquid tank,which pushes the compartment to tilt the goods.Thehydraulic pressure lifting or ganization is one of dump truck's impor tant wor k systems,its str uctur al style,perf or mance quality immediate influence dumptr uck's oper ational perf or mance and safety perf or mance.The content of this graduation design has focused on the design of the dumptr uck hydr aulic cylinder and hydr aulic systems,intr oducing the design ofhydraulic des ign pr eparation wor k,and the design basis,general principles and par ed with the several plans of lifting mechanis m,we have chosen oneplan finally,f or we have designed the calculation of the mechanical analysis andthe hydr aulic design put to use to keep the push type liftingmechanism,which has simple str uctur e,long route of tr avel,and economic.What’s more,we alse have checked its stiff ness,strength,systematicpressure,lif ting up and down time,f inally we decided the reasonableness and addition,we alse made the design and calculation of thePower-Take-Off and the goods’compartment.Keyword s:dump truck,hydraulic pr ess ure urn design,hydraulic pr essuresystem,Lif ting mechanis m,Pow er-Take-Of f目 录第一章 前言 .................................................................................................................................................. 1 第二章 总体方案分析及确定3 § 自卸汽车的分类...............................................................3 ............................................................. §§ 总设计内容分析 车厢设计.......................................................................... ...................................................... 4 5§§车厢结构设计 车厢选择材料 ...................................................... 5 6 § 举升机构分析 .............................................................................................. 6 §§ 液压系统的组成部分及作用 自卸汽车举升机构现存方案及其优缺点 ...... 6 7第三章 液压举升系统的设计 ......................................................................................... 10 § 举升机构设计中应考虑的问题 (10)§ 爬行现象 10§车厢在最大举升位置时，车厢后地板离地面的高度。
目录第一章绪论 (1)1.1 课题的选定及目的 (2)1.2 国内外自卸汽车及其技术的发展概况 (3)一、国外发展概况 (3)二、国内发展概况 (3)1.3 课题研究的主要内容及基本工作思路 (5)一、主要内容 (5)二、本课题基本工作思路 (7)第二章自卸车液压举升机构的总体设计方案 (8)2.1 自卸汽车主要尺寸和有关参数的确定 (8)一、东风小霸王轻型自卸汽车参数 (8)二、主要尺寸参数的确定 (9)三、质量参数的确定 (9)四、最大举升角的确定 (10)五、车厢举升与下降时间 (11)六、车厢的布置 (12)七、底盘的选用 (12)2.2 自卸车总体结构概述 (13)一、自卸汽车的结构型式 (13)二、自卸汽车举升机构特性比较 (15)2.3 总体设计方案选择 (16)第三章自卸汽车液压举升系统的设计 (17)3.1 直接推动式举升机构的具体设计 (17)一、工作原理 (17)二、参数设计 (18)三、小结 (26)3.2油泵的选取 (27)一、概述 (27)二、泵的技术参数 (28)3.3 液压阀元件的选取 (29)一、单向阀的选取 (29)二、压力控制阀选取 (30)三、平衡阀选取 (30)3.4 举升系统管路设计 (30)3.5 举升系统的总体设计 (30)3.6 设计方案 (31)3.7液压举升系统 (32)一、自卸汽车二位二通液压举升系统设计改进 (32)二、自卸汽车三位四通液压举升系统设计改进 (37)三、举升机构液压锁紧、平衡回路 (38)3.8报警装置 (40)一、零部件 (40)二、安装方法 (40)第四章自卸汽车液压举升系统的优化设计 (41)4.1 优化设计的选择 (41)4.2 优化函数及目标函数 (41)4.3 优化软件程序 (42)4.4 优化结果 (42)4.5 本章小结 (42)参考文献 (42)2第一章绪论自卸车是利用发动机动力驱动液压举升机构，将车厢倾斜一定角度从而达到自动卸货，并依靠货箱自重使其复位的专用汽车。
自卸汽车举升机构的机械及液压系统设计一、引言自卸汽车举升机构在现代物流和运输中占有极为重要的地位，因为它可以起重挪动货物，提高货物运输效率。
在举升机构中，机械及液压系统是关键因素之一，对举升机构的性能和可靠性有着至关重要的影响。
本文将从机械及液压系统设计两方面，详细的介绍自卸汽车举升机构的设计原理和过程。
二、机械系统设计在设计机械系统时，应该考虑到举升机构所要承受的负荷和挑战。
首先需要确定所有运动部件的尺寸和位置，以便满足承受负荷和运行稳定的要求。
其次需要选择合适的机械结构和连接件，以确保各个运动部件的协同运行。
最后，需要考虑安全因素，制定相应的安全措施，以保证使用过程中的安全性。
2.1 运动部件尺寸与位置设计在设计自卸汽车举升机构的运动部件时，应首先考虑所要承受的负荷。
举升机构将承受货物的重量和自身重量，因此需要确保各个部件具有足够的强度和刚度。
同时，需要考虑到升高货物所需的高度和占地面积，以便在有限的空间内完成升降工作。
2.2 机械结构与连接件设计自卸汽车举升机构的机械结构和连接件要求具有足够的强度和稳定性，以保证各个运动部件之间的协同运行。
常用的机械结构包括点式连杆机构、摆杆机构、旋转机构等，连接件包括螺栓、销子、铰链等。
在选择机械结构和连接件时，应当根据实际工作情况和要求，进行合理的选择和安排。
2.3 安全措施设计在自卸汽车举升机构中，安全永远是重中之重。
设计安全措施是确保机构在工作期间的正确且稳定运行的必要条件。
一些常规的安全措施包括安装安全带、加强运动部件的抗摆性、设置限制器等。
任何的失误或差错都可能导致安全问题，因此一定要在设计阶段充分考虑和采取必要的安全措施。
三、液压系统设计在自卸汽车举升机构中，液压系统是将机械的能量转换为液体压力能量的关键，其主要功能是控制升降运动和保持稳定平衡。
液压系统设计的目的是保证油液的压力、流量、温度和清洁度等指标，在一定的工作条件下保持稳定运行，满足设备使用的需要。
QY8汽车式起重机液压及其起升机构的设计第一章绪论1.1汽车起重机简介汽车起重机是一种将起重作业部分安装在汽车通用或专用底盘上、具有载重汽车行驶性能的轮式起重机。
根据吊臂结构可分为定长臂、接长臂和伸缩臂三种，前两种多采用桁架结构臂，后一种采用箱形结构臂。
根据动力传动，又可分为机械传动、液压传动和电力传动三种。
因其机动灵活性好，能够迅速转移场地，广泛用于土木工程。
现在普遍使用的汽车起重机多为液压伸缩臂汽车起重机，液压伸缩臂一般有2~4节，最下(最外)一节为基本臂，吊臂内装有液压伸缩机构控制其伸缩。
图1.1所示为QY 8型汽车起重机的外形，该机采用黄河牌Jyl50C型汽车底盘，由起升、变幅、回转、吊臂伸缩相交腿机构等组成，全为液压传动。
图1.1 QY 8型汽车起重机汽车起重机作业时必须先打支腿，以增大机械的支承面积，保证必要的稳定性。
因此，汽车起重机不能负荷行驶。
汽车起重机的主要技术性能有最大起重量、整机质量、吊臂全伸长度、吊臂全缩长度、最大起升高度、最小工作半径、起升速度、最大行驶速度等。
1.2液压传动应用于汽车起重机上的优缺点液压系统要实现其工作目的必须经过动力源→控制机构→机构三个环节。
其中动力源主要是液压泵,传输控制装置主要是一些输油管和各种阀的连接机构,执行机构主要是液压马达和液压缸。
这三种机构的不同组合就形成了不同功能的液压回路。
泵—马达回路是起重机液压系统的主要回路，按照泵循环方式的不同有开式回路和闭式回路两种。
开式回路中马达的回油直接通回油箱，工作油在油箱中冷却及沉淀过滤后再由液压泵送入系统循环，这样可以防止元件的磨损。
但油箱的体积大，空气和油液的接触机会多，容易渗入。
闭式回路中马达的回油直接与泵的吸油口相连，结构紧凑，但系统结构复杂，散热条件差，需设辅助泵补充泄漏和冷却。
而且要求过滤精度高，但油箱体积小，空气渗入油中的机会少，工作平稳。
1.2.1优点1．在起重机的结构和技术性能上的优点：来自汽车发动机的动力经油泵转换到工作机构，其间可以获得很大的传动比，省去了机械传动所需的复杂而笨重的传动装置。

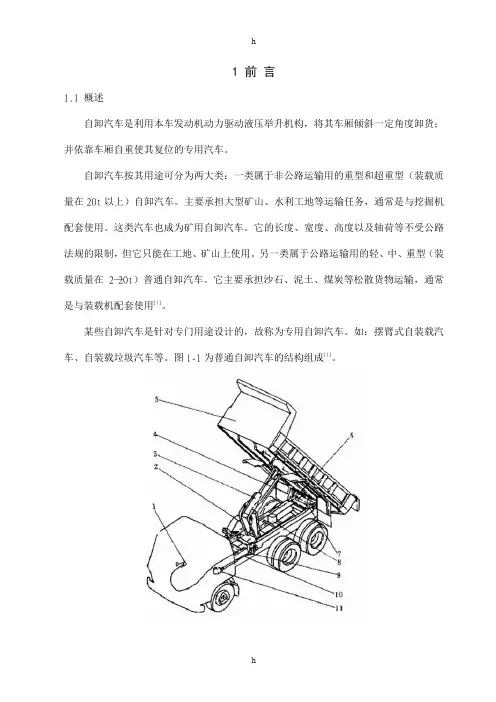

1 前言1.1 概述自卸汽车是利用本车发动机动力驱动液压举升机构，将其车厢倾斜一定角度卸货；并依靠车厢自重使其复位的专用汽车。
自卸汽车按其用途可分为两大类：一类属于非公路运输用的重型和超重型（装载质量在20t以上）自卸汽车。
主要承担大型矿山、水利工地等运输任务，通常是与挖掘机配套使用。
这类汽车也成为矿用自卸汽车。
它的长度、宽度、高度以及轴荷等不受公路法规的限制，但它只能在工地、矿山上使用。
另一类属于公路运输用的轻、中、重型（装载质量在2—20t）普通自卸汽车。
它主要承担沙石、泥土、煤炭等松散货物运输，通常是与装载机配套使用[1]。
某些自卸汽车是针对专门用途设计的，故称为专用自卸汽车。
如：摆臂式自装载汽车、自装载垃圾汽车等。
图1-1为普通自卸汽车的结构组成[1]。
图1-1 普通自卸汽车结构组成1-液压倾卸操纵装置 2-倾卸机构 3-液压油缸 4-拉杆 5-车厢6-后铰链支座 7-安全撑杆 8-油箱 9-油泵 10-传动轴 11-取力器自卸汽车最大的优点是实现了卸货的机械化，从而提高了卸货效率，减轻劳动强度，节约劳动力。
因此，几十年来它在国内外获得迅速发展和普及，至今其保有量大约占专用汽车的25%，并日趋完善，成为系列化多品种的产品。
除了上文所说的用途分类，它还具有以下多种分类方式：（1）按装载质量级别分类可分为轻型自卸车（其装载质量一般小于3.5t），中型自卸车（4t-8t）和重型自卸车（大于8t）。
（2）按传动类型分类可分为机械传动，液力机械传动和电传动三种。
载重30t以下的自卸车主要采用机械传动；载重80t以上的重型自卸车多采用电传动。
（3）按卸货方式分类有后倾式，侧倾式，三面倾式，底卸式以及货箱升高后倾式等多种类型。
其中以后倾式应用最广；侧倾式只适用于车道狭窄和卸货方向变换困难的场合；货箱升高后倾式适用于货物堆积，变换货位和往高处卸货的场合。
底卸式和三面倾式只应用于少数特殊场合。
（4）按倾斜机构分类分为直推式自卸车与杠杆举升式自卸车。
自卸汽车货箱举升机构设计摘要设计一款公路型轻型自卸汽车，本文先通过对国内和国外自卸汽车发展现状进行分析，呈现了未来自卸汽车在国际上占汽车行业比重会更多。
然后选取适合的底盘，进行对车厢和相关车体参数的选择，在对举升机构进行选型和相关零部件的校核，接下来是对自卸车液压进行原理分析和选择适合本设计液压系统，最后使用相应的三维和二维软件对主要零部件进行绘图。
关键词：自卸汽车；车厢；举升机构；液压系统Design of lifting mechanism of dump truckAbstractDesign a highway type light dump truck, this paper first analyzes the development status of domestic and foreign dump trucks, and shows that the proportion of dump trucks in the international automobile industry will be more in the future. Then select the suitable chassis to select the parameters of the carriage and the relevant body, select the lifting mechanism and check the relevant parts, then analyze the principle of the dump truck hydraulic system and select the hydraulic system suitable for this design, and finally use the corresponding 3d and 2d software to draw the main parts.Key words: Dump truck; Carriage; Lifting mechanism; Hydraulic system目录1 绪论 (3)1.1 背景 (3)1.2 国内外专用车辆的发展状况 (3)1.2.1 国外专用汽车的发展现状 (3)1.2.2 国内专用汽车的发展现状 (4)1.3 自卸汽车的性质和类型 (4)1.3.1 自卸汽车的性质 (4)1.3.2 自卸汽车的类型 (4)2 自卸汽车的总体设计 (5)2.1 二类底盘的选择 (5)2.2 整车尺寸参数的确定 (5)2.3 质量参数的确定 (6)2.4 自卸汽车车厢结构的选型和确定 (6)2.4.1 自卸车车厢结构的选型 (6)2.4.2 车厢尺寸的确定 (8)2.4.3 车厢内部尺寸及其质量的确定 (9)2.4.4 车厢举升时间与下降时间 (10)车箱举升时间/s (10)3 自卸汽车自卸举升机构的类型与选择 (10)3.1 举升机构的类型 (10)3.2 自卸汽车举升机构的性能对比 (11)3.3 举升机构的最大举升角 (12)4 液压系统设计 (13)4.1 液压系统的用途 (13)4.2 液压传动系统的组成 (13)4.3 自卸汽车液压系统的设计 (13)4.3.1 液压举升机构的工作原理 (13)5 液压缸的参数与确定 (14)5.1 液压缸的设计参数 (14)5.2 液压缸的受力分析与确定 (15)D (17)5.3 液压缸内径D和外径15.4 液压缸行程的确定 (19)5.5 液压缸基本参数的校核 (19)5.6 液压缸的确定 (20)6 液压元件选择 (21)6.1 液压泵的选择 (21)6.2 阀类元件的选择与确定 (23)6.2.1 选择阀类元件的标准 (23)6.3 油箱的选择 (24)6.4 滤油器的选择 (25)6.5 管路的选择 (25)6.6液压元件型号的确定 (26)7 设计小结 (26)参考文献 (26)谢辞 .......................................................... 错误!未定义书签。

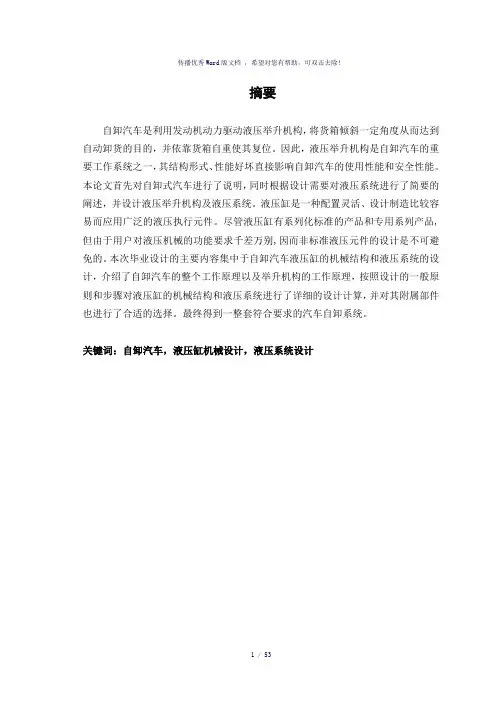

摘要自卸汽车是运用发动机动力驱动液压举升机构，将货箱倾斜一定角度从而达到自动卸货目，并依托货箱自重使其复位。
因而，液压举升机构是自卸汽车重要工作系统之一，其构造形式、性能好坏直接影响自卸汽车使用性能和安全性能。
本论文一方面对自卸式汽车进行了阐明，同步依照设计需要对液压系统进行了简要阐述，并设计液压举升机构及液压系统。
液压缸是一种配备灵活、设计制造比较容易而应用广泛液压执行元件。
尽管液压缸有系列化原则产品和专用系列产品,但由于顾客对液压机械功能规定千差万别,因而非原则液压元件设计是不可避免。
本次毕业设计重要内容集中于自卸汽车液压缸机械构造和液压系统设计，简介了自卸汽车整个工作原理以及举升机构工作原理，按照设计普通原则和环节对液压缸机械构造和液压系统进行了详细设计计算，并对其附属部件也进行了适当选取。
最后得到一整套符合规定汽车自卸系统。
核心词：自卸汽车，液压缸机械设计，液压系统设计目录1 绪论 (1)1.1 自卸汽车作用 (1)1.2 自卸汽车分类 (1)1.3 常用自卸汽车分类举例 (2)1.4 自卸汽车举升机构 (3)1.5 自卸汽车构造特点 (3)1.6 小结 (4)2 液压系统设计 (5)2.1 液压概述 (5)2.1.1 液压技术发展 (5)2.1.2 液压传动 (5)2.2 自卸汽车液压系统设计 (6)2.2.1 液压缸概述 (6)2.2.2 液压系统原理图 (7)2.2.3 液压系统图 (8)2.3 小结 (9)3 液压缸构造设计 (10)3.1 液压缸构造设计根据、原则和环节 (11)3.1.1 设计根据 (11)3.1.2 设计普通原则 (12)3.1.3 设计普通环节 (12)3.2 液压缸基本构造参数及有关原则 (13)3.2.1 液压缸液压力分析和额定压力选取 (14)3.2.2 液压缸内径D和外径D (16)13.2.3 活塞杆外径（杆径）d (17)3.2.4 液压缸基本参数校核 (18)3.3 液压缸综合构造参数及安全系数选取 (19)3.3.1 液压缸综合构造参数 (19)3.3.2 安全系数选取 (19)3.4 液压缸底座构造设计 (21)3.5 缸体设计与计算 (22)3.5.1 缸筒设计 (23)3.5.2 缸头和油口设计 (26)3.6 活塞组件设计 (28)3.6.1 活塞杆设计 (28)3.6.2 活塞设计 (30)3.6.3 活塞与活塞杆连接构造 (31)3.7 缸盖设计 (32)3.7.1缸盖材料和技术规定 (32)3.7.2 缸盖构造设计 (33)3.8 焊接强度及螺纹连接计算 (34)3.8.1焊接强度计算 (32)3.8.2缸盖螺栓连接强度计算 (35)2.9 小结 (35)4 液压原件选取 (36)4.1 液压泵拟定 (36)4.2 阀类元件拟定 (37)4.2.1 选取阀类元件应注意问题 (37)4.2.2 阀类元件选取 (38)4.3 油箱选取 (39)4.4 滤油器选取 (39)4.5 管路选取 (39)4.6 小结 (40)设计小结 (41)致谢辞 (42)参照文献 (44)1 绪论1.1 自卸汽车作用自卸车浮现是随着时代发展，搬运工作已经不是人力可以解决状况下，使用高科技而开发搬运器械。
自卸汽车又称翻斗车(tipper，dump car)，它是依托发动机动力驱动液压举升机构，将货箱倾斜一定角度从而达到自动卸货目，并依托货箱自重使其复位一种重要专用汽车。
其最大长处是实现了卸货机械化，从而提高卸货效率，减轻劳动强度，节约劳动力。
因而，几十年来它在国内外获得迅速发展与普及，至今其保有量大概占专用汽车25％，并日趋完善，成为系列化多品种产品。
自卸汽车重要运送散装并可散堆货品（如砂、石、土、垃圾、建材、煤、矿石、粮食和农产品等），还可以运送成件货品；自卸汽车重要服务于建材场、矿山、工地等，普通是和装载车、挖掘机进行，挖、搬、卸三位一体一条龙服务。
在进行大型工程时候，都需要使用到自卸车。
自卸车也需要定期定期进行维护，以免在作业过程中浮现意外。
自卸车在每次作业前，要进行一次简朴检查，保证各个部件正常使用，一方面要检查车子性能与否浮现故障，检查车子车身与否浮现不正常，车子检查后就可以正常进行作业了。
做好是一周进行一次全身检查，对车子内部和外部进行一次检查，一种月进行一次维护，对车子部件、性能进行专业测试，需要更换部件需要及时更换。
这样不但可以保证车子正常工作，也可以延长车子使用年限。
自卸车是大型器械，价格也是相称昂贵，因此要经常维护，保证车子质量问题，避免意外发生。
1.2 自卸汽车分类自卸汽车分类较多，普通按下述办法分类：1）按用途分类：公路运送普通自卸车；非公路运送重型自卸车；专用自卸汽车。
公路运送普通自卸车即轻、中、重型（装载质量在2—20t）普通自卸车，重要承担沙石、泥土、煤炭等松散货品运送，普通是与装载机配套使用。
非公路运送重型（装载质量在20t以上）自卸汽车，即矿用自卸车。
矿用自卸汽车是在矿山或大型工地使用大吨位自卸车；重要承担大型矿山、水利工地等运送任务，普通是与挖掘机配套使用。
它长、宽、高以及轴荷等不受公路法规限制，但它只能在矿山、工地上使用。
专用自卸汽车是指具备专用车厢，以满足所装运货品特性或特殊规定自卸汽车；而普通用途自卸汽车均为普通自卸车。
某些自卸汽车是针对专门用途设计，故称专用自卸车，如摆臂式自动装卸车、自装卸垃圾汽车等。
2）按装载质量级别分类：轻型自卸车；中型自卸车；重型自卸车。
按国内规定，最大总质量1.8t以上，6t及6t如下为轻型自卸汽车；最大总质量6t以上，14t及14t如下为中型自卸汽车；最大总质量不不大于14t为重型自卸汽车。
3）按传动类型分类：机械传动；液力机械传动；电传动。
中型如下自卸汽车多为机械传动，重型汽车为了改进其使用性能往往采用液力机械传动，而矿用超重型自卸汽车往往采用电力传动。
4）按卸货方式分类：后倾式；侧倾式；三面倾卸式；底卸式；货箱升高后倾式等。
后倾式自卸车车厢向后翻倾卸货。
此类自卸汽车应用广泛。
侧倾式自卸汽车车厢向左或向右翻倾卸货。
这种自卸汽车合用于道路狭窄、卸货方向互换困难地方。
其构造较后倾式自卸汽车复杂，造价高，运载量少，生产效率低，使用较少。
也有单侧倾斜自卸汽车，其车厢只能向某一侧翻倾。
这种自卸汽车驶入货场方向和卸货位置均受到限制，因而很少采用。
三面倾卸式自卸汽车车厢可以向左右两侧和向后三个方向翻倾卸货。
这种自卸汽车虽有三个方向卸货长处，但其构造较后倾式自卸汽车更复杂，整备质量增大，装载质量减少，造价高，汽车运送发达国家使用量逐渐减少。
底卸式用于少数特殊场合。
货箱升高后倾式合用于货品堆集、变换货位和往高处卸货场合。
5）按倾卸机构分类：直推式自卸车；杠杆举升式自卸车。
直推式又可细分为单缸式、双缸式、多级式等。
杠杆式又可细分为杠杆前置式、杠杆后置式、杠杆中置式等。
6）按车厢构造分类：按栏板构造分一面启动式、三面启动式、与无后栏板式(簸箕式)；按底板横断面形状分矩形式、船底式、弧底式。
1.3 常用自卸汽车分类举例常用自卸汽车分类举例如下：1）东风双桥密封自卸车。
是东风双桥自卸加装密封盖后延伸车型。
密封盖展翼式开闭，在驾驶室内电动液压控制，操作简朴以便，密封严格，是运送矿产、沙石、垃圾等物料首选车型。
2）东风3055自卸车。
平头带卧驾驶室，广西玉林135马力柴油发动机，3t 级前桥，8t级后桥。
此车是应市场需求研发上市新车型，媲美东风五吨车承载配备，实惠价格及运营费用，造就极高性价比，是中小城乡建设主力军。
3）东风五吨自卸车。
尖头单排驾驶室，玉柴143马力欧二排放发动机，直通加厚大梁，8t级后桥，为东风五吨这种老款车型注入了新活力。
4）东风工程车。
平头带卧驾驶室，康明斯160马力环保柴油发动机，加强大梁，9t级后桥，中吨位自卸车代表车型之一。
5）东风双桥自卸车。
平头带卧驾驶室，康明斯210/230马力环保发动机，双10t级贯通后桥，中置前推液压顶，此车是最畅销中大吨位自卸车。
1.4 自卸汽车举升机构1) 直推式倾斜机构（液压举升缸直接作用于车厢底架上）2）连杆式倾斜机构（液压举升缸通过连杆机构作用于车厢底架上能以较小液压缸行程实现车厢倾翻）图1-1 液压举升缸直接作用于车厢底架上图1-2 液压举升缸通过连杆机构作用于车厢底架上1.5 自卸汽车构造特点普通自卸车普通是在载货汽车二类底盘(当载货汽车拆除货厢后便称为二类底盘)基本上，经变型设计而成。
普通由底盘、动力传动装置、液压倾卸机构、副车架以及专用货箱等重要某些构成。
总质量不大于19t普通自卸车，普通采用FR4×2式二类底盘，即发动机前置后轴驱动布置形式。
总质量超过19t自卸车多采用6×4或6×2驱动形式。
举升机构动力传动装置普通从变速器总成顶部或侧面安装取力器输出动力。
取力器直接带动油泵或通过传动轴带动油泵，从而产生液压驱动力。
1.6 小结在进入自卸汽车液压缸构造及液压系统设计正题前，理解一下与之密切有关自卸汽车作用、分类、构造及其特点对后来设计是有益。
自卸汽车简介为液压缸及液压系统设计奠定了基本。
2 液压系统设计2.1 液压概述2.1.1 液压技术发展液压技术源于古老水力学，它发展是与流体力学研究成果、工程材料、液压介质等有关学科发展紧密联系。
液压技术迅速发展是在20世纪中叶先后。
当前已成为比较成熟基本学科。
随着近50年来科学技术进步与发展，液压技术已成为涉及传动、控制和检测在内，对当代机械装备技术进步有重要影响基本技术和基本学科；随着近来电子技术、计算机技术和信息技术迅速发展，液压技术不但是一种传动方式，更多地是作为一种控制手段，作为连接微电子技术和大功率控制对象之间桥梁，成为当代控制工程中重要、不可缺少环节和手段。
因而采用液压传动限度已成为衡量一种国家工业化水平重要标志，世界上各先进国家都对液压技术发展予以了高度注重。
当前液压技术向高压、高速、大功率、高效率、低噪声、高可靠性、高集成化方向发展并获得重大进展，同步在完善比例控制、伺服控制、数字控制和机电一体化方向也获得了许多重大成果。
新材料和新介质方向研究也为液压技术发展和完善提供了新动力。
2.1.2 液压传动1）液压传动概述传动含义是能量（动力）形式转换、传递和控制。
液压传动是以密闭在管路中受压液体（重要形式为液压油）为工作介质，进行能量转换、传递、分派和控制技术，称之液压传动或液压技术。
在这种传动方式中，由于能量形式转换和动力传递是依托密闭管中受压液体容积变化完毕，又称之容积式液压传动或静压传动。
2）液压系统构成某些及作用由若干液压元件和管路构成以完毕一定动作整体称液压系统。
如果液压系统中具有伺服控制元件（如伺服阀和伺服变量泵）则称液压伺服（控制）系统。
