浮选机与浮选柱浮选效果对比
钼在地球上的蕴含量较少，属有色金属矿藏。随着近年来国际范围内钼产品价格的持续高位运行，国内各地对钼矿资源的开发和利用普遍升温。采用更加高效的分选工艺，更加有效合理地利用现有的有限钼矿资源就成了各钼矿企业关注的热点。但国内有些钼矿企业目前采用的均为老式的浮选设备和工艺，效率较低。
近年来微细粒浮选设备研究取得了长足的进步，浮选柱分选技术等在钼矿分选领域中正在得到广泛的应用，在提高精矿品位、提升产品档次和提高回收率方面显示出了比浮选机更为明显的优势。如能在资源有限的钼矿分选中得到广泛的推广和应用，无疑具有十分重要的意义。传统的钼矿分选工艺是采用浮选机流程，流程复杂，精选往往需要7～10次；而采用浮选柱分选工艺流程，精选段只需要2～3次就可以达到理想的精矿指标，甚至可以不需要扫选环节就可以达到满意的回收率，大大简化了流程，提高了钼矿分选的效率。
1.矿石性质
大黑山矿石总体分为硫化矿和硫氧化混合矿石两类，但其矿物种类相近，主要金属矿物有黄铁矿，辉钼矿，黄铜矿及少量方铅矿，闪锌矿，赤铁矿，钛铁矿等，辉钼矿为回收矿物。非金属矿物主要有石英，长石，黑云母，白云母，绢云母，方解石，高岭土，萤石等。辉钼矿在矿石中主要堪布在脉石中且粒度不均，较富的硫化矿中大于 0.1毫米堪布占67.53%，小于0.037毫米占11.57%，而较贫的混合矿石大于0.1毫米占11.99%，小于0.037毫米占34.36%。
2.选厂工艺流程
大黑山钼矿有两座选厂，设计处理能力分别为一选厂为3500t/d，二选厂为10000 t/d。二选厂精选采用老式浮选机，设备为GF-1.1型浮选机，采用8次精选，三次扫选。而一选厂精选系统为 KYZ3012型浮选柱。采用三次精选，四次扫选工艺。通过一年的现场实际生产中反应出，一选厂从精矿品位，实际回收率等生产数据都明显高于二选厂。
2.1一选厂线流程图
2.2 二选厂线流程图
序号 图纸型号规格名称 格式 价格 备注
FXOOl XCF-KYF-I 浮选机 CAD
FX002 XCFII-KYFII-2 浮选机 CAD
FX003 XCF-KYF3充气式机械搅拦浮选机 CAD
FX004 XCEKYF-4 联合浮选机 CAD
FX005 XCF.KYF-8 联合浮选机 CAD
FX006 XCEKYF-16 联合浮选机 CAD
FX007 KYF.XCF-24 联合浮选机 CAD
FX008 XJM-S4 浮选机 CAD
FX009 XJM-S6 浮选机 扫描
FXOlO XJM-S8 浮选机 CAD
FXOIl XJM-S12 浮选机 CAD
FXO12 XJM-S16 浮选机 CAD
FXO13 SF1.2 浮选机 CAD
FXO14 SF-8 自吸气机械搅拌浮选机 CAD
FXO15 SF-16 自吸气机械搅拌浮选机 扫描
FXO16 XCF-16 立方自吸浮选机 CAD
FXO17 BF-1.2 型自吸式浮选机 CAD
FXO18 BF-4 型自吸式浮选机 CAD
FXO19 BF6 浮选机 CAD
FX020 3A浮选机 CAD
FX021 608APXJ-5.8(7A)矿用叶轮式浮选机 扫描
FX022 KCF-8 浮选机 CAD
FX023 KYF-8 充气搅拌式浮选机 CAD
FX024 KYF50 浮选机 CAD
FX025 2米矿浆预处理器 CAD
FX026 3米矿浆预处理器 CAD
FX027 3NWX850-600三产品旋流器 CAD
FX028 3NWX1000-700三产品旋流器
FX029 XGS1000 旋转格珊 CAD
FX030 XGS1200 箱式旋转格栅 CAD
FX031 800X800 搅拌桶 CAD
1 第三章 煤泥浮选机
为了实现矿粒之间的分离，矿物表面必须有不同的润湿性，有数量和质量需要的泡沫，还应有合适的机械设备，使它们分成性质和质量不同的产品，这些设备就是浮选机。浮选机是实现浮选过程的重要设备，浮选的好坏，除药剂、工艺外，浮选机性能的优劣有着相当大的关系。为此，各国在改进和发展浮选机方面做出了相当多的工作。
我国解放前的选煤厂均无浮选作业，1956年在滴道选煤厂建立了第一个浮选车间，从1965年起，我国开始研制适合我国国情的浮选机，并先后研制成功了XJM—4型、XPM—4型、XJX—Z8型、XJX—T12型浮选机，在选煤厂中得到了广泛的应用。取得了良好的效果。
长期以来我国选煤工作者对浮选机的工艺、设备等方面一直进行着广泛深入的研究，设计了多种新型高效的浮选机以及为浮选原料加工用的矿浆准备器，使浮选机的效率有很
大提高。现在我国浮选机的发展和国际上一样趋向于大型化、系列化，以及品种上的多样化。这完全符合我国选煤厂
厂型多样化、分选煤种和工艺复杂性的情况。
1992年曾对我国选煤厂使用的设备进行了调查，其结果是：在138座被统计的选煤厂中有91座设有浮选系统，其中5座为动力煤选煤厂，共使用浮选机470台。绝大部分是我国自行研制的XJM、XJX－T、XPM等型号浮选机，占全部浮选机使用量的80%以上，其单槽容积以4～8m3为主。 2 近年又研制成功了多种更大型的浮选机，而且在品种上除了机械搅拌式和喷射吸气式的以外，又出现了充气式浮选柱，可适应各种厂型和品种煤的洗选。
第一节 煤泥浮选机的基本作用及要求
煤泥浮选和其它矿物浮选对比，由于所处理的物料的性质在许多方面有很大差异，而以往使用的浮选机大多是用于金属矿的浮选，或是40～50年代引进和仿制的落后产品，所以远远不能满足煤泥浮选生产的需要。
1.浮选机的基本作用
浮选机是实现浮选的工业设备。其关键部件—充气搅拌机构决定了浮选机的类型、特点和效能。从浮选的过程看，浮选机应具有以下作用：

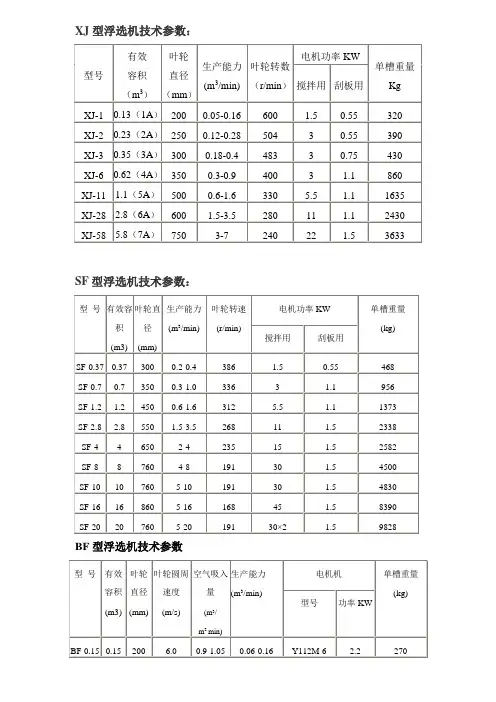

XJ型浮选机技术参数：
型号 有效
容积
（m3） 叶轮
直径
（mm） 生产能力
(m3/min) 叶轮转数
（r/min） 电机功率KW 单槽重量
Kg 搅拌用 刮板用
XJ-1 0.13（1A） 200 0.05-0.16 600 1.5 0.55 320
XJ-2 0.23（2A） 250 0.12-0.28 504 3 0.55 390
XJ-3 0.35（3A） 300 0.18-0.4 483 3 0.75 430
XJ-6 0.62（4A） 350 0.3-0.9 400 3 1.1 860
XJ-11 1.1（5A） 500 0.6-1.6 330 5.5 1.1 1635
XJ-28 2.8（6A） 600 1.5-3.5 280 11 1.1 2430
XJ-58 5.8（7A） 750 3-7 240 22 1.5 3633
SF型浮选机技术参数：
型 号 有效容积
(m3) 叶轮直径
(mm) 生产能力
(m3/min) 叶轮转速
(r/min) 电机功率KW 单槽重量
(kg)
搅拌用 刮板用
SF-0.37 0.37 300 0.2-0.4 386 1.5 0.55 468
SF-0.7 0.7 350 0.3-1.0 336 3 1.1
956
SF-1.2 1.2 450 0.6-1.6 312 5.5 1.1 1373
SF-2.8 2.8 550 1.5-3.5 268 11 1.5 2338
SF-4 4 650 2-4 235 15 1.5 2582
SF-8 8 760 4-8 191 30 1.5 4500
SF-10 10 760 5-10 191 30 1.5 4830
SF-16 16 860 5-16 168 45 1.5 8390
SF-20 20 760 5-20 191 30×2 1.5 9828
BF型浮选机技术参数
型 号 有效容积
