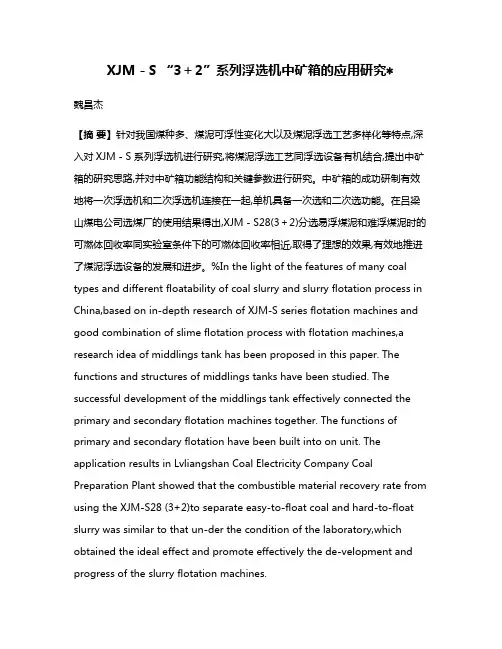

XJM－S “3＋2”系列浮选机中矿箱的应用研究∗魏昌杰【摘要】针对我国煤种多、煤泥可浮性变化大以及煤泥浮选工艺多样化等特点,深入对XJM－S 系列浮选机进行研究,将煤泥浮选工艺同浮选设备有机结合,提出中矿箱的研究思路,并对中矿箱功能结构和关键参数进行研究。

中矿箱的成功研制有效地将一次浮选机和二次浮选机连接在一起,单机具备一次选和二次选功能。

在吕梁山煤电公司选煤厂的使用结果得出,XJM－S28(3＋2)分选易浮煤泥和难浮煤泥时的可燃体回收率同实验室条件下的可燃体回收率相近,取得了理想的效果,有效地推进了煤泥浮选设备的发展和进步。

%In the light of the features of many coal types and different floatability of coal slurry and slurry flotation process in China,based on in-depth research of XJM-S series flotation machines and good combination of slime flotation process with flotation machines,a research idea of middlings tank has been proposed in this paper. The functions and structures of middlings tanks have been studied. The successful development of the middlings tank effectively connected the primary and secondary flotation machines together. The functions of primary and secondary flotation have been built into on unit. The application results in Lvliangshan Coal Electricity Company Coal Preparation Plant showed that the combustible material recovery rate from using the XJM-S28 (3+2)to separate easy-to-float coal and hard-to-float slurry was similar to that un-der the condition of the laboratory,which obtained the ideal effect and promote effectively the de-velopment and progress of the slurry flotation machines.【期刊名称】《中国煤炭》【年(卷),期】2015(000)003【总页数】5页(P91-94,125)【关键词】煤泥浮选工艺;XJM-S “3+2”浮选机;可燃体回收率;中矿箱【作者】魏昌杰【作者单位】中煤科工集团唐山研究院有限公司，河北省唐山市，063012【正文语种】中文【中图分类】TD943选煤是洁净煤技术的源头和基础,是提高煤炭利用效率、节能、节运和保护环境最经济有效的技术途径。

周聚天下目录一、产品型号及其含义 (1)二、用途 (1)三、工作原理 (1)四、结构简介 (1)五、技术参数 (3)六、安装 (3)七、使用与维护 (4)八、常见故障处理 (5)九、附图 (6)一、产品型号及其含义二、用途XJM-S系列机械搅拌式浮选机适用于颗粒在0.5mm以下的煤泥及其它矿物的浮选。

三、工作原理XJM-S系列机械搅拌式浮选机是利用煤与矸石颗粒表面的物理化学性质不同而进行分选的设备。

其浮选过程是在煤泥、水和气泡三相界面上进行的。

疏水性较强的煤粒与充入浮选机的空气相遇，并附着在气泡上，上浮到液体表面，刮取后成精煤；而亲水性较强的矸石颗粒则随煤浆流出成尾矿。

其工作原理：煤浆与药剂充分混合后给入到浮选机第一室的假底下，叶轮在轮腔中形成的负压使得假底下和槽中的矿浆分别由叶轮的下吸口和上吸口进入混合区，也使得空气沿导气套管进入混合区，混合后的矿浆进入矿化区，在叶轮离心力的作用下，上述各股气液强烈混合后甩出，并向上移动进入分离区，富集形成泡沫层，由刮板机构排出，形成精煤泡沫。

假底上面未被矿化的煤粒通过循环孔和上吸口吸入叶轮，再一次混合、矿化和分离。

槽体内未及时矿化的部分矿浆通过中矿箱进入第二室的假底，如同第一室完成全部过程后进入第三室，如此周而复始，矿浆通过最后一室后进入尾矿箱排出形成最终尾矿。

四、结构简介XJM-S系列机械搅拌式浮选机主要由槽体、搅拌机构、搅拌机构驱动装置、排矿机构、液位调节装置和刮板机构等组成。

其结构简图见附图1。

a) 槽体：XJM-S型浮选机槽体由头部槽体、中间槽体、尾部槽体等组成。

头部槽体带有入料箱，尾部槽体附有尾矿箱，各槽体间用螺栓连接。

槽体截面为近似正方形，槽数为4件。

为防止串料，槽体之间加设了埋没式中矿箱，主要起导流矿浆作用。

浮选机各室装有可调溢流堰，通过调节各室液面，使各室的液面和泡沫厚度有一定的高差，浮选机整体液面由尾矿箱闸板统一调节。

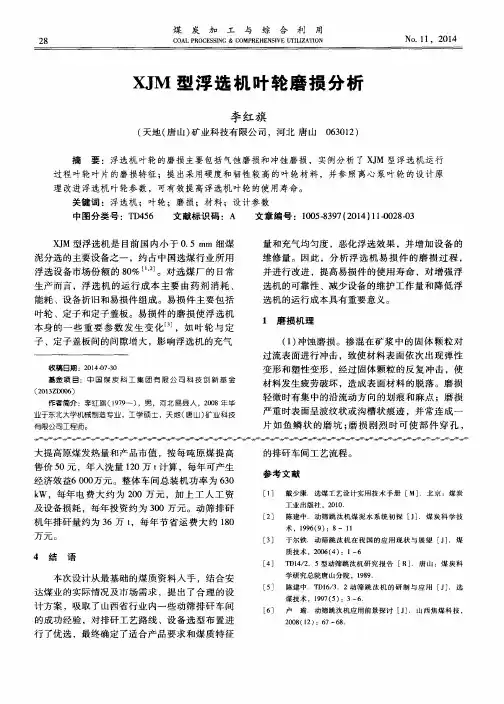

b) 搅拌机构：搅拌机构由大皮带轮、轴承座、吸气管、套筒、主轴、上调节环、定子盖板、定子体、叶轮等组成，其结构简图见附图2。

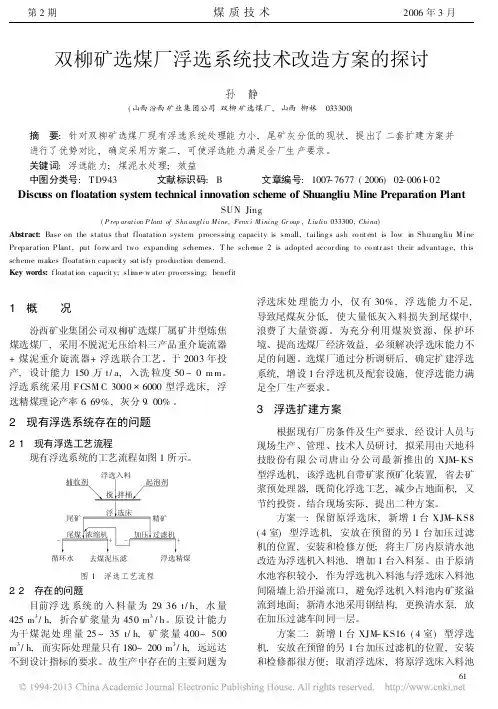

双柳矿选煤厂浮选系统技术改造方案的探讨孙 静(山西汾西矿业集团公司双柳矿选煤厂,山西柳林 033300)摘 要:针对双柳矿选煤厂现有浮选系统处理能力小,尾矿灰分低的现状,提出了二套扩建方案并进行了优势对比,确定采用方案二,可使浮选能力满足全厂生产要求。

关键词:浮选能力;煤泥水处理;效益中图分类号:TD943 文献标识码:B 文章编号:1007-7677(2006)02-0061-02Discu ss on floatation system technical innovation scheme of Shuangliu Mine Preparation PlantSUN Jing(P rep aration P lant of S hu angliu M ine ,Fenx i M ining Gr oup ,L iu lin 033300,China )Abstract:Base on the status that floatatio n system processing capacity is small,tailing s ash co nt ent is low in Shuang liu M ine Pr epar ation P lant,put fo rw ard two expanding schemes.T he scheme 2is adopted accor ding to co ntr ast their advantag e,this scheme makes floatatio n capacity sat isfy pro duction demend.Key words:f loatat ion capacit y;slime -w ater pro cessing;benefit1 概 况汾西矿业集团公司双柳矿选煤厂属矿井型炼焦煤选煤厂,采用不脱泥无压给料三产品重介旋流器+煤泥重介旋流器+浮选联合工艺。

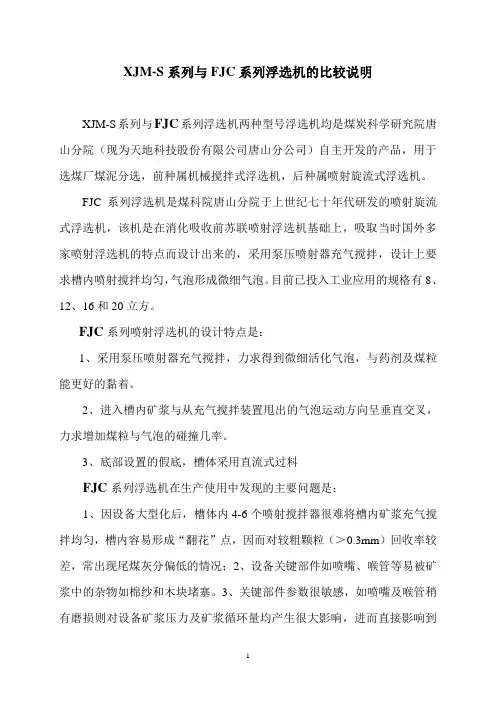

XJM-S系列与FJC系列浮选机的比较说明XJM-S系列与FJC系列浮选机两种型号浮选机均是煤炭科学研究院唐山分院（现为天地科技股份有限公司唐山分公司）自主开发的产品，用于选煤厂煤泥分选，前种属机械搅拌式浮选机，后种属喷射旋流式浮选机。

FJC系列浮选机是煤科院唐山分院于上世纪七十年代研发的喷射旋流式浮选机，该机是在消化吸收前苏联喷射浮选机基础上，吸取当时国外多家喷射浮选机的特点而设计出来的，采用泵压喷射器充气搅拌，设计上要求槽内喷射搅拌均匀，气泡形成微细气泡。

目前已投入工业应用的规格有8、12、16和20立方。

FJC系列喷射浮选机的设计特点是：1、采用泵压喷射器充气搅拌，力求得到微细活化气泡，与药剂及煤粒能更好的黏着。

2、进入槽内矿浆与从充气搅拌装置甩出的气泡运动方向呈垂直交叉，力求增加煤粒与气泡的碰撞几率。

3、底部设置的假底，槽体采用直流式过料FJC系列浮选机在生产使用中发现的主要问题是：1、因设备大型化后，槽体内4-6个喷射搅拌器很难将槽内矿浆充气搅拌均匀，槽内容易形成“翻花”点，因而对较粗颗粒（＞0.3mm）回收率较差，常出现尾煤灰分偏低的情况；2、设备关键部件如喷嘴、喉管等易被矿浆中的杂物如棉纱和木块堵塞。

3、关键部件参数很敏感，如喷嘴及喉管稍有磨损则对设备矿浆压力及矿浆循环量均产生很大影响，进而直接影响到浮选效果。

4、适应性差，该设备对于易选煤，粒度偏细的煤要好于难选煤及宽粒级煤。

XJM-S系列浮选机是煤科院唐山分院于上世纪九十年代，在原有XJM 型浮选机的基础上，借鉴国内外各类型机械搅拌式浮选机的优点自主研发设计而成的。

针对设备生产应用中存在的问题，不断地对设备进行优化改进，目前已形成XJM-（K）S两个系列20种规格的产品，按单槽容积分为4 m3、6 m3、8 m3、10 m3、12 m3、14 m3、16 m3、20m3、28 m3和45 m3等规格，是目前国内选煤用浮选机适应性最强、应用最广泛的机型。

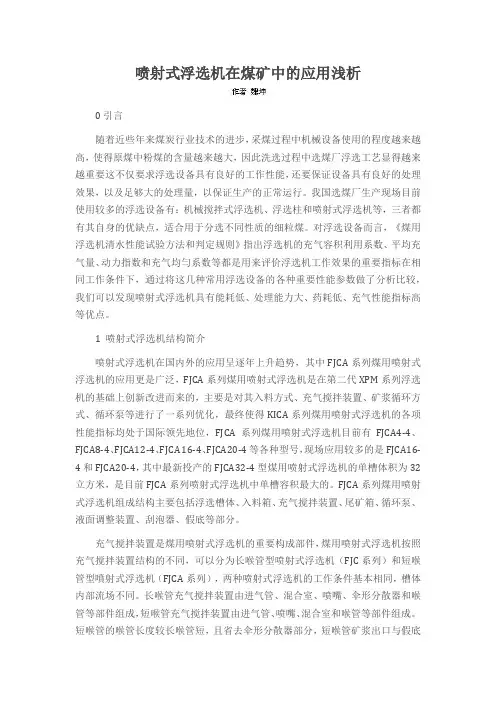

喷射式浮选机在煤矿中的应用浅析0引言随着近些年来煤炭行业技术的进步，采煤过程中机械设备使用的程度越来越高，使得原煤中粉煤的含量越来越大，因此洗选过程中选煤厂浮选工艺显得越来越重要这不仅要求浮选设备具有良好的工作性能，还要保证设备具有良好的处理效果，以及足够大的处理量，以保证生产的正常运行。
