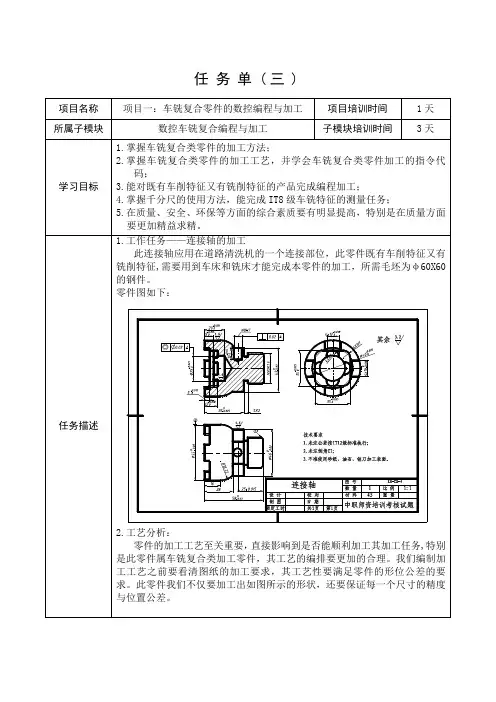

南通职业大学 08届毕业设计（论文）任务书
编号：001
学生姓名 所学专业 机制（数控） 班 级 机制054D
课题名称 组合零件加工工艺、程序编制及仿真
工作内容
（应完成的设计内容、论文内容） 1、 零件图（CAD图）---------------------1张
2、 机械加工工艺过程卡片----------------1份
3、 数控加工工艺卡-------------------------1份
4、 数控加工刀具卡-------------------------1份
5、 设计说明书-------------------------------1份
6、 外文资料翻译----------------------------1份
7、 岗位实习报告----------------------------1份
工作要求
（设计应达到的性能、指标，论文质量要求）
1、 生产类型按中批生产要求。
2、 加工工艺规程能保证设计要求且经济合理。
3、 编制的加工程序需正确,并能满足零件的精度要求。
4、 设计说明书全面、正确（5000字以上）。
5、 外文资料翻译不少于1500字。
6、 岗位实习报告不少于3000字
7、 所有设计文件为A4纸张并尽可能用电脑打印。
主要参考
资料 1、 《数控技术及其应用》 李业农主编
2、 数控加工程序编制，王洪主编
3、 数控加工工艺， 徐宏海
4、 金属切削工艺人员手册
5、 机械制造工艺学教材
工作进度
要求 1、 熟悉零件、借阅资料（一周）
2、 零件工艺设计（一周）
3、 零件数控加工程序设计（二周）
4、 编制说明书、外文资料翻译（一周）
5、 本学期末完成90%工作量，07年5月中旬返校，5月底答辩
课题组
其他成员
指导教师
（签名） 教研室主任
（签名）
部门批准
（盖章） 签发日期
注：本任务书一式三份，由指导教师填写，教研室主任审核，系部批准后下发；学生、指导教师、系部各一份。

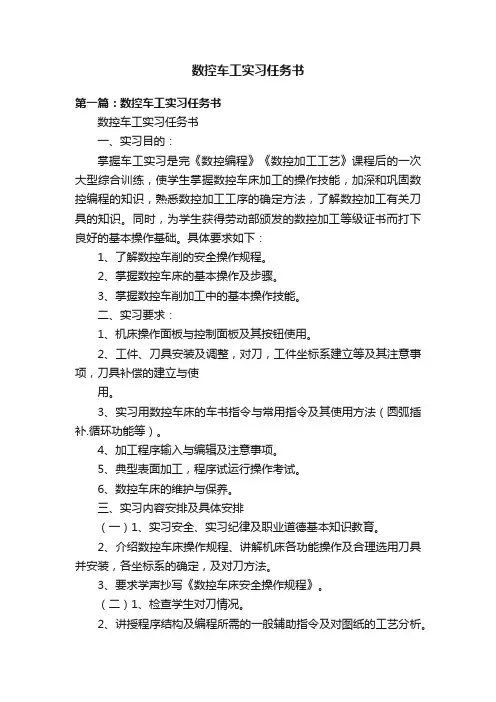

数控车工实习任务书
第一篇：数控车工实习任务书
数控车工实习任务书
一、实习目的：
掌握车工实习是完《数控编程》《数控加工工艺》课程后的一次大型综合训练，使学生掌握数控车床加工的操作技能，加深和巩固数控编程的知识，熟悉数控加工工序的确定方法，了解数控加工有关刀具的知识。同时，为学生获得劳动部颁发的数控加工等级证书而打下良好的基本操作基础。具体要求如下：
1、了解数控车削的安全操作规程。
2、掌握数控车床的基本操作及步骤。
3、掌握数控车削加工中的基本操作技能。
二、实习要求：
1、机床操作面板与控制面板及其按钮使用。
2、工件、刀具安装及调整，对刀，工件坐标系建立等及其注意事项，刀具补偿的建立与使
用。
3、实习用数控车床的车书指令与常用指令及其使用方法（圆弧插补.循环功能等）。
4、加工程序输入与编辑及注意事项。
5、典型表面加工，程序试运行操作考试。
6、数控车床的维护与保养。
三、实习内容安排及具体安排
（一）1、实习安全、实习纪律及职业道德基本知识教育。
2、介绍数控车床操作规程、讲解机床各功能操作及合理选用刀具并安装，各坐标系的确定，及对刀方法。
3、要求学声抄写《数控车床安全操作规程》。
（二）1、检查学生对刀情况。
2、讲授程序结构及编程所需的一般辅助指令及对图纸的工艺分析。 3、要求学生进行简单图纸的编程加工，并要求学生用木材车端面、外圆加工练习。
（三）1、检查学生作业及学习情况。
2、讲授圆弧插补功能指令的用法。
3、要求学生用所学习的代码编程加工图纸工件。
4、要求学生用木材加工练习。
（四）1、检查学生实习情况。
2、讲解循环功能指令，并要求学生用钢材综合加工学习。
（五）1安排学生进行编程及操作考试，要求学生依次编程及操作。
2、学生对实习情况进行总结，并写实习总结。
3、机床周保养，大扫除。
第二篇：数控车工
数控车工«caxa»杯数控大赛总结
通过参加本次«caxa»杯数控车工大赛，学习了很多经验也发现了一些问题，数控技术专业有其自身的发展特点：设备更新比较快，软件应用越来越广泛，竞赛工件的复杂程度明显增加，这也给我们提出一个新的问题，如何才能跟上时代的步伐与时俱进，提高我们的实践教学水平，增强学生的动手能力成为我们教研的主题。

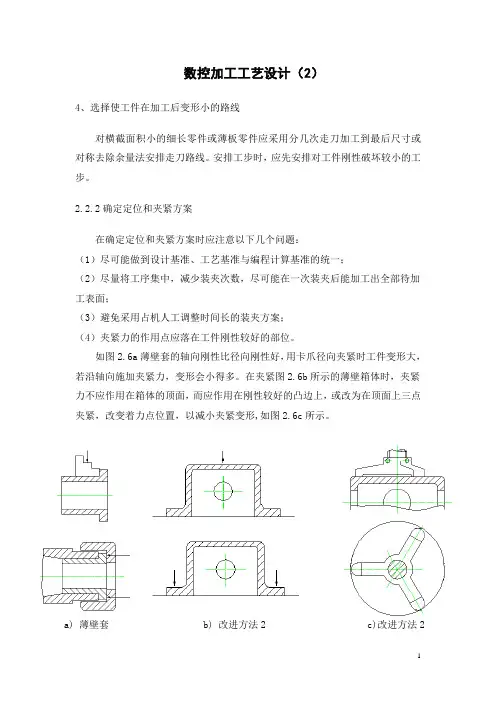

数控加工工艺设计（2）
4、选择使工件在加工后变形小的路线
对横截面积小的细长零件或薄板零件应采用分几次走刀加工到最后尺寸或对称去除余量法安排走刀路线。安排工步时，应先安排对工件刚性破坏较小的工步。
2.2.2确定定位和夹紧方案
在确定定位和夹紧方案时应注意以下几个问题：
（1）尽可能做到设计基准、工艺基准与编程计算基准的统一；
（2）尽量将工序集中，减少装夹次数，尽可能在一次装夹后能加工出全部待加工表面；
（3）避免采用占机人工调整时间长的装夹方案；
（4）夹紧力的作用点应落在工件刚性较好的部位。
如图2.6a薄壁套的轴向刚性比径向刚性好，用卡爪径向夹紧时工件变形大，若沿轴向施加夹紧力，变形会小得多。在夹紧图2.6b所示的薄壁箱体时，夹紧力不应作用在箱体的顶面，而应作用在刚性较好的凸边上，或改为在顶面上三点夹紧，改变着力点位置，以减小夹紧变形,如图2.6c所示。
a) 薄壁套 b) 改进方法2 c)改进方法2 图2.6 夹紧力作用点与夹紧变形的关系
2.2.3确定刀具与工件的相对位置 对于数控机床来说，在加工开始时，确定刀具与工件的相对位置是很重要的，这一相对位置是通过确认对刀点来实现的。对刀点是指通过对刀确定刀具与工件相对位置的基准点。对刀点可以设置在被加工零件上，也可以设置在夹具上与零件定位基准有一定尺寸联系的某一位置，对刀点往往就选择在零件的加工原点。对刀点的选择原则如下：
（1）所选的对刀点应使程序编制简单；
（2）对刀点应选择在容易找正、便于确定零件加工原点的位置；
（3）对刀点应选在加工时检验方便、可靠的位置；
（4）对刀点的选择应有利于提高加工精度。
例如，加工图2.7所示零件时，当按照图示路线来编制数控加工程序时，选择夹具定位元件圆柱销的中心线与定位平面A的交点作为加工的对刀点。显然，这里的对刀点也恰好是加工原点。
在使用对刀点确定加工原点时，就需要进行“对刀”。所谓对刀是指使“刀位点”与“对刀点”重合的操作。每把刀具的半径与长度尺寸都是不同的，刀具装在机床上后，应在控制系统中设置刀具的基本位置。“刀位点”是指刀具的定位基准点。如图2.8所示，圆柱铣刀的刀位点是刀具中心线与刀具底面的交点；球头铣刀的刀位点是球头的球心点或球头顶点；车刀的刀位点是刀尖或刀尖圆弧中心；钻头的刀位点是钻头顶点。各类数控机床的对刀方法是不完全一样的，这一内容将结合各类机床分别讨论。
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除
I / 33 芜湖职业技术学院
WuhuInstituteofTechnology
毕业设计
题目数控铣配合件的编程与加工（零件1）
系机械工程系年制三年
专业数控技术班级10级数控3班
2013 年 5月15日
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除
II / 33 10数控毕业设计任务书
指导教师:陈杰
论文题目：（任选一题，同一课题不得超过3人)
1、基于PRO/E的电视遥控器外壳造型、模具设计与NC加工
2、基于PRO/E的空调室内机外壳造型、模具设计与NC加工
说明：造型设计时尚、前卫,个性特色鲜明，功能完善齐备。提交完整的建模、模具设计和NC加工文件以及毕业设计说明书。
3、基于PRO/E的手表造型设计及动态仿真
说明：对手表的各个零件进行造型设计、虚拟装配、动态仿真并录制动画。提交完整的PRO/E设计文件及设计说明书。
4、数控车零件工艺设计及程序编制
说明:需提供设计说明书、零件cad图纸及NC程序,零件图见附图一所示。论文中需包括工艺过程卡、计算编程尺寸、画出加工路线图、画出刀具调整图、列出数控刀具表、编制加工工序卡等。
5、数控铣配合件的编程与加工 资料内容仅供您学习参考，如有不当之处，请联系改正或者删除
III / 33 说明:需提供设计说明书、cad图纸及NC程序，图纸见附图二所示。论文中需包括工艺过程卡、计算编程尺寸、画出加工路线图、画出刀具调整图、列出数控刀具表、编制加工工序卡等。
6、基于PLC的自动换刀系统设计
说明：需提交设计说明书及PLC梯形图。
设计要求：
1、撰写毕业设计说明书（设计思路、基本流程和心得体会）.
（1）字数5000字左右；
（2）设计参考资料标明出处；
（3)论文格式套用下发的电子文档“毕业设计论文格式（样本与规定)”。
2、电子版和打印版各一份（先提交电子版,待导师修改确认后方可打印）。
