车铣复合加工中心的加工方法
车铣复合加工中心是一种兼具车床和铣床功能的复合加工设备，可以在一次夹紧中完成车削和铣削加工工艺。
车铣复合加工中心的加工方法主要包括以下几种：
1. 车削工艺：利用车床的主轴进行车刀的转动，将工件固定在主轴上并进行旋转，使用车刀对工件进行切削加工。
车削可以进行外圆面、内圆面、倒圆面等加工。
2. 铣削工艺：利用铣床的主轴进行铣刀的转动，将工件夹持在工作台上并进行运动，使用铣刀对工件进行切削加工。
铣削可以进行平面铣削、开槽、挖槽、拉槽等加工。
3. 车铣复合工艺：车铣复合加工中心可以同时进行车削和铣削工艺，使得工件能够在同一次夹紧中完成多种加工操作。
可以通过设置车刀和铣刀的参数、工艺路线等来实现车铣复合加工。
4. 自动换刀：车铣复合加工中心配备有自动换刀系统，可以根据加工工艺的需要，自动更换不同类型的车刀和铣刀，实现多种加工工艺的平稳过渡。
5. 数控控制：车铣复合加工中心采用数控系统进行控制，可以实现工艺参数的精确调节和加工工艺的优化，提高加工效率和加工精度。
综上所述，车铣复合加工中心的加工方法包括车削、铣削、车
铣复合工艺、自动换刀和数控控制等多种方式，可以满足不同工件的加工需求。
1 序言车铣复合加工机床通过一次装夹零件完成多种加工工序。
车铣复合是利用铣刀旋转和工件旋转的合成运动来实现对工件的切削加工，使工件在几何精度、已加工表面完整性等多方面达到使用要求的一种先进切削加工方法。
车铣复合加工不是简单地将车削和铣削两种加工手段合并到一台机床上，而是利用车铣合成运动来完成各类表面的加工，是在当今数控技术得到较大发展的条件下产生的一种新的切削理论和技术。
本文以西门子828D系统为例，介绍西门子车铣复合的编程方法。
2 数控系统的优势828D提供了很实用的人机对话式编程，加工零件程序无需记忆大量G代码，还有各种转换功能，用相应的转换指令就能很方便高效地编程。
在大部分车床结构中均没有实际Y 轴，若在配置有动力铣头的车床中进行铣削加工，通过车削主轴进行运动补偿才能三维加工。
但是手工去计算主主轴角度与X、Z 轴的位置关系难度较大，而西门子数控系统正适用于这种需求。
进行圆周铣削加工时使用“TRACYL(d)”进行柱面转换，系统会自动生成一个虚拟的Y轴，需要注意的是此时深度方向即为刀具轴X；进行端面铣削加工时使用“TRANSMIT”端面转换，系统会自动生成一个虚拟的Y 轴。
以下为柱面和端面车铣的常用指令。
SETMS(n)；n表示切换为主主轴的主轴轴号SETMS；主主轴复位DIAMON；直径编程打开TRANSMIT；端面转换开始TRACYL(d)；柱面转换开始，其中参数d的值为圆柱工件直径TRAFOOF；转换结束3 车铣复合编程方法3.1 使用TRACYL柱面转换加工柱面铣削类零件销轴通过车铣复合机床TRACYL柱面转换加工销轴，首先运用西门子人机对话模块把零件外圆和螺纹加工完成，然后加工螺纹端的对穿孔，再铣削零件根部扁方，最后在扁方处雕刻字母。
成品销轴如图1所示。
图1 成品销轴销轴外圆和螺纹车削界面如图2所示，使用的是西门子系统的模块编程。
图2 销轴外圆和螺纹车削界面外圆和螺纹加工完成后，第一步需要在销轴的螺纹部分钻两个对穿孔。

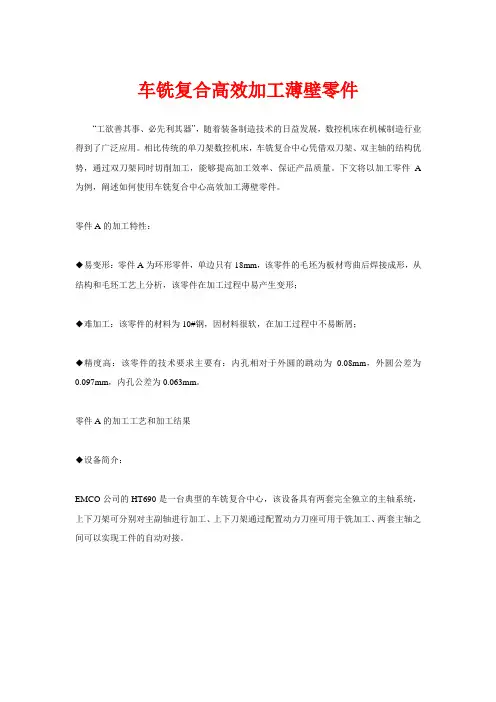

车铣复合高效加工薄壁零件“工欲善其事、必先利其器”，随着装备制造技术的日益发展，数控机床在机械制造行业得到了广泛应用。
相比传统的单刀架数控机床，车铣复合中心凭借双刀架、双主轴的结构优势，通过双刀架同时切削加工，能够提高加工效率、保证产品质量。
下文将以加工零件A 为例，阐述如何使用车铣复合中心高效加工薄壁零件。
零件A的加工特性：◆易变形：零件A为环形零件，单边只有18mm，该零件的毛坯为板材弯曲后焊接成形，从结构和毛坯工艺上分析，该零件在加工过程中易产生变形；◆难加工：该零件的材料为10#钢，因材料很软，在加工过程中不易断屑；◆精度高：该零件的技术要求主要有：内孔相对于外圆的跳动为0.08mm，外圆公差为0.097mm，内孔公差为0.063mm。
零件A的加工工艺和加工结果◆设备简介：EMCO公司的HT690是一台典型的车铣复合中心，该设备具有两套完全独立的主轴系统，上下刀架可分别对主副轴进行加工、上下刀架通过配置动力刀座可用于铣加工、两套主轴之间可以实现工件的自动对接。
图1：设备结构◆工艺过程和结果：在工艺试验中尝试了主副轴均采用卡爪装夹的方法，试验结果内孔变形量0.1～0.2mm，尺寸全部超差。
最终实施的工艺方案是：主轴端采用标准六爪内撑、副轴端采用法兰盘夹具装夹。
从加工结果看，10个零件的内孔变形全部合格，由此可以得出下述结论：副轴端用法兰盘装夹零件的工艺方法是可行的。
◆工艺总结：⑴主轴端采用标准六爪内撑，车削后的外圆变形在0.08～0.1mm之间，该类型的卡爪可沿圆弧方向作微量摆动，这样就与毛坯有了足够长的接触面积，在毛坯变形大的情况下也可以保证主轴端零件的变形量；⑵零件变形主要由三种因素引起：夹变形、前道加工变形、焊疤影响；副轴端采用卡爪装夹的方法只能完全反映零件的变形，无法减小前道工序带来的变形；⑶副轴端采用法兰盘式车夹具，即通过端面螺孔对零件进行夹紧。
该方法使零件仅轴向受力，可消除夹变形影响、减小前道变形和焊疤变形对零件最终变形的影响；⑷对于零件A这样的软质零件，内孔与端面在夹紧过程中相互影响非常明显：手工装夹时，如果前道加工的端面平面度不好或者零件端面与夹具端面贴合不好，都会使端面不平度间接反映到工件的变形上；⑸该设备通过主副轴之间的自动对接，可减少一次装夹时间；自动对接时，副轴带动夹具向主轴移动，直至夹具端面与磁轭端面完全贴合、副轴才会停止移动。
高档数控机床技术：龙门式车铣复合加工中心简介高档数控机床技术：龙门式车铣复合加工中心但是，在深孔内径部的车削加工中，为了尽可能开阔加工对象，换言之，为了加工比较狭窄的内径部，牺牲一些刚性来抑制滑枕轴的截面尺寸。
也可以扩大滑枕轴的截面尺寸不牺牲刚性，但出现对可加工的工件的限制过大的致命缺陷。
为了解决这些问题，公开有废除内径深孔加工专用的滑枕轴，在主轴头安装内径车削用附件，从而无需牺牲刚性，也能够确保从主轴头突出的长度的方法。
但是，即使准备了具有一定程度的突出长度的附件，对于深度在该长度以上的工件，主轴头还是受到工件的孔入口的干扰，工具刀尖无法达到加工部，无法进行加工。
为了避免这样的干扰，需要进一步延长附件的突出量，或者延长安装在附件上的车削工具的突出量。
但是，不管哪种做法均降低针对切削抵抗的刚性。
一种安装在具有B轴控制的复合加工机的主轴头，能够进行比附件的突出量更深孔的内径加工的内径车削附件。
机床包括：安装工件并绕垂直轴旋转的工作台；位于该工作台的上方，绕水平轴旋转自如的主轴头；内置于该主轴头中，装卸自如地安装工具并绕工具轴旋转的主轴；以及，通过专用的夹具机构装卸自如地安装于主轴头的附件。
并且，附件包括：附件座，具有向主轴头安装的安装部；躯体，固定在附件座的下部；以及，车刀架，安装在该躯体的下部，车刀架具有能够装卸自如地安装车削工具的工具安装面，能够变更工具安装角度，工具安装角度是安装附件时与主轴的轴心正交的平面与工具安装面构成的角度(下面，称为工具安装角度)。
工具安装角度不同的多个车刀架，可以通过交换车刀架来变更工具安装角度。
主轴头的旋转轴定位角度定位在所述主轴的轴心和垂直线构成的角度(β1 )与所述工具安装角度(β2 )大致相同的角度，从而进行车削加工。
机床1具有床10，床10的较长方向的中央部立设有门形柱状物20。
横梁30以可在作为垂直轴的W轴方向自由升降的方式安装在柱状物20。
横梁30上搭载沿作为水平方向的轴的Y轴移动的鞍座40，滑枕50安装在鞍座40上。
车铣复合加工中心的加工方法车铣复合加工中心是一种先进的数控机床，具有高效、精准和灵活等特点。
在车铣复合加工中心中，可以同时进行车削和铣削等多种加工操作，从而大大提高了加工效率和加工质量。
本文将就车铣复合加工中心的加工方法进行详细介绍。
车铣复合加工中心采用的是数控技术。
通过预先编写好的加工程序，可以实现对工件进行自动化加工。
操作人员只需输入相关参数，机床就能按照要求进行加工操作，大大提高了生产效率和加工精度。
车铣复合加工中心可以同时进行车削和铣削等多种加工操作。
在车削过程中，机床主轴旋转，刀具沿着工件轴向进行切削，从而实现对工件外表面的加工。
而在铣削过程中，机床主轴不仅旋转，还进行了横向移动，刀具在工件表面上进行切削，从而实现对工件表面的加工。
通过同时进行车削和铣削等多种加工操作，可以大大提高加工效率，减少加工时间。
车铣复合加工中心还具有灵活性。
在加工过程中，可以根据实际需要对加工程序进行调整，从而实现不同形状、尺寸和精度要求的工件加工。
同时，车铣复合加工中心还可以根据不同的加工要求，选择合适的刀具和加工参数，从而实现对不同材料的加工操作。
在车铣复合加工中心的加工过程中，首先需要进行工件装夹。
通过合理选择夹具和装夹方式，保证工件在加工过程中的稳定性和精确度。
然后，操作人员需要根据加工要求进行刀具的选择和装夹。
不同的加工操作需要使用不同类型和规格的刀具，如车刀、铣刀、钻头等。
在装夹刀具时，需要注意刀具的固定牢固，以免在加工过程中发生脱落等意外情况。
接下来，操作人员需要进行加工参数的设置。
加工参数包括切削速度、进给速度、切削深度等。
这些参数的设置直接影响到加工过程中的切削效果和加工质量。
一般来说，切削速度越高，加工效率越高，但切削质量可能会下降；进给速度越高，加工效率越高，但工具磨损也会加快。
因此，操作人员需要根据具体情况进行合理的参数设置。
在加工过程中，操作人员还需要根据实际情况进行切削润滑和冷却。

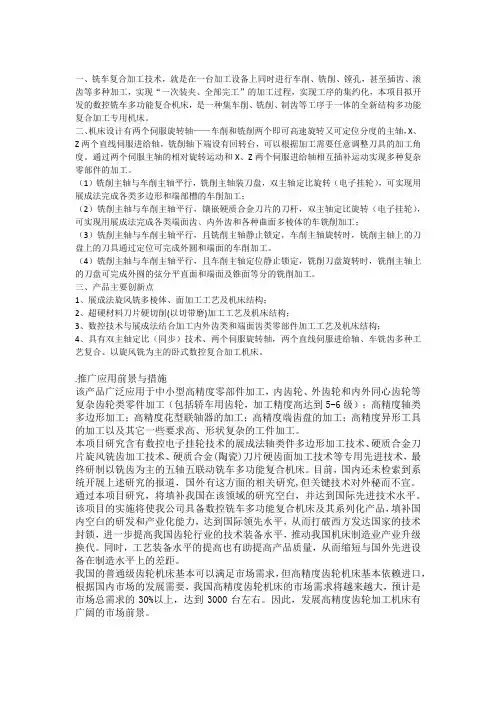

一、铣车复合加工技术，就是在一台加工设备上同时进行车削、铣削、镗孔，甚至插齿、滚齿等多种加工，实现“一次装夹、全部完工”的加工过程，实现工序的集约化，本项目拟开发的数控铣车多功能复合机床，是一种集车削、铣削、制齿等工序于一体的全新结构多功能复合加工专用机床。
二、机床设计有两个伺服旋转轴——车削和铣削两个即可高速旋转又可定位分度的主轴，X、Z两个直线伺服进给轴，铣削轴下端设有回转台，可以根据加工需要任意调整刀具的加工角度。
通过两个伺服主轴的相对旋转运动和X、Z两个伺服进给轴相互插补运动实现多种复杂零部件的加工。
（1）铣削主轴与车削主轴平行，铣削主轴装刀盘，双主轴定比旋转（电子挂轮），可实现用展成法完成各类多边形和端部槽的车削加工；（2）铣削主轴与车削主轴平行，镶嵌硬质合金刀片的刀杆，双主轴定比旋转（电子挂轮），可实现用展成法完成各类端面齿、内外齿和各种曲面多棱体的车铣削加工；（3）铣削主轴与车削主轴平行，且铣削主轴静止锁定，车削主轴旋转时，铣削主轴上的刀盘上的刀具通过定位可完成外圆和端面的车削加工。
（4）铣削主轴与车削主轴平行，且车削主轴定位静止锁定，铣削刀盘旋转时，铣削主轴上的刀盘可完成外圆的弦分平直面和端面及锥面等分的铣削加工。
三、产品主要创新点1、展成法旋风铣多棱体、面加工工艺及机床结构；2、超硬材料刀片硬切削(以切带磨)加工工艺及机床结构；3、数控技术与展成法结合加工内外齿类和端面齿类零部件加工工艺及机床结构；4、具有双主轴定比（同步）技术、两个伺服旋转轴，两个直线伺服进给轴、车铣齿多种工艺复合、以旋风铣为主的卧式数控复合加工机床。
.推广应用前景与措施该产品广泛应用于中小型高精度零部件加工，内齿轮、外齿轮和内外同心齿轮等复杂齿轮类零件加工（包括轿车用齿轮，加工精度高达到5-6级）；高精度轴类多边形加工；高精度花型联轴器的加工；高精度端齿盘的加工；高精度异形工具的加工以及其它一些要求高、形状复杂的工件加工。
大型卧式车铣复合加工中心技术近年来，随着我国水利、船舶、发电、矿山、机车等大重型企业的迅猛发展，使之重要的大型零部件的配套问题更显突出。
而这些大型零件在某种程度上，毛坯及加工完全依赖进口，限制了产业的发展。
因此国内急需开发一些适合这类零部件加工的设备。
这一类零件的加工具有的共同点是：零件细长轴、重量大、工序多、工时长，国内多采用多种刀具、多台设备分序完成；也有在精加工序上配进口车铣中心完成的。
总体显现效率低，且受进口设备价格高的制约。
国外卧式车铣复合加工中心机床开发及应用的时间比较早，技术相对成熟，如奥地利的WFL公司、德国的尼尔森公司等。
其车铣中心均配单一刀架，旋转刀具和车削刀具安装在同一位置，动力轴悬伸长，刚性低。
下面针对大重型企业需求的重要的大型长轴类零件的配套加工问题，推出一款近年研制的卧式车铣复合加工中心。

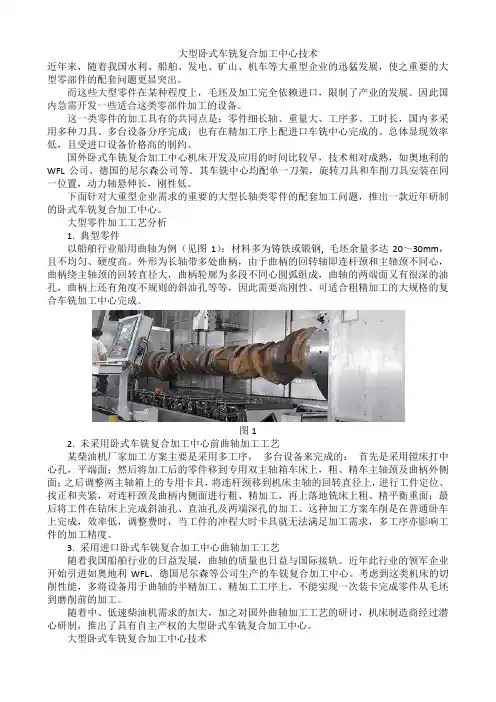

大型零件加工工艺分析1. 典型零件以船舶行业船用曲轴为例（见图1）：材料多为铸铁或锻钢, 毛坯余量多达20～30mm，且不均匀、硬度高。
