LTD-2100探地雷达使用手册

格式：doc
大小：7.29 MB
文档页数：55

LTD-2100探地雷达

用户手册

中国电波传播研究所

二○○九年五月

本手册的信息受到版权保护，本手册的任何部分未经中国电波传播研究所的事先书面许可，不得以任何方式影印或复印。本手册的内容如有变动，恕不另行通知。中国电波传播研究所对本手册负有说明和解释的权利和义务，并提供相应的技术支持，但对于因用户误解而造成的损失恕不负责。

本手册提及的其它产品和公司名称均可能是各自所有者的商标。

我们随时为您提供周到地服务：

登陆网站进行实时交流或留言；

服务热线：4008-110511；

联系电话：*************；

发邮件至：********************

前言

第一部分 LTD-2100探地雷达仪器操作手册

第一章初识LTD-2100探地雷达

§1.1 LTD-2100型探地雷达简介……………………………………………………01

§1.2 LTD-2100探地雷达挂接天线…………………………………………………02

§1.3 LTD-2100探地雷达的性能指标………………………………………………04

§1.4 LTD-2100探地雷达的应用范围………………………………………………05

第二章使用LTD-2100前的准备工作

§2.1 现场探测计划的制订…………………………………………………………06

§2.2 完成常规探测所需的基本设备………………………………………………06

§2.3 相关资料收集…………………………………………………………………07

第三章数据采集过程

§3.1 探地雷达主机面板的功能键说明……………………………………………08

§3.2 探地雷达仪器的联接和启动…………………………………………………09

§3.3 LTD-2100探地雷达采集软件的启动…………………………………………11

§3.4 雷达采集参数的动态调试……………………………………………………12

§3.5 探地雷达数据采集过程………………………………………………………17

§3.6 LTD探地雷达探测数据回放…………………………………………………20

第二部分 LTD数据处理软件IDSP5.0用户手册

第四章初识事后处理软件IDSP5.0

§4.1 LTD雷达数据处理软件IDSP5.0……………………………………21

§4.2 LTD雷达数据处理软件IDSP5.0的工具栏说明……………………………22

§4.3 LTD雷达数据处理软件IDSP5.0的状态栏说明……………………………22

第五章软件IDSP5.0的安装和执行

§5.1 IDSP5.0软件系统的组成和安装……………………………………………23

§5.2 IDSP5.0软件的执行…………………………………………………………23

第六章 LTD探地雷达数据预处理过程………………………………………24

第七章LTD探地雷达数据处理过程……………………………………………27

第八章 LTD用于公路检测时的工程评价……………………………………29

第九章 LTD雷达剖面的编辑和打印输出……………………………………32

附录A 新型配套低频天线使用操作说明………………………………………34

附录B LTD雷达使用中的常见问题解答………………………………………37

附录C LTD产品的售后服务条款…………………………………………………48

前言

随着世界经济建设和材料科学的发展，对地下非金属类目标探测技术的需求变得愈来愈迫切，国内外兴起了利用探地雷达进行地下目标无损探测的研究和应用热潮，探地雷达在城建、交通、地质、考古、国防、公安等部门扮演着越来越重要的角色。

中国电波传播研究所（系统内称中国电子科技集团公司第二十二研究所）历经20年的研究工作，目前已经研制成功多种型号的探地雷达产品，最新研制成功的小型化便携式LTD-2100探地雷达既可用于对浅层目标的高分辨检测，又可用于地下较深层目标的探察，已广泛应用于军事和民用的多个地下目标探测领域。

感谢您选用中国电波传播研究所研制的LTD探地雷达系统，您能成为我们的用户是我们莫大的荣幸。为了您能尽快熟练地使用LTD探地雷达系统，我们随机配备了内容详细的探地雷达用户手册和多媒体培训光盘，内容视具体机型而异。

我们对用户手册的编排力求内容全面而又简单易懂，从中您可以获得有关安装步骤、系统配置、基本操作、软硬件使用方法等各方面的知识。在第一次安装和使用您的探地雷达之前，请务必仔细阅读所有资料，这将有助于您更好地使用本探地雷达系统。

我们认为手册中所提供的信息是正确可靠的，并尽量避免人为的失误，但难免会有印刷之前未发现或检查出的差错，以及那些我们无法控制的疏漏，请您多加包涵！

有时，为了提高部件及整机的性能和可靠性，我们会对硬件或软件做一些改动，这样可能造成软硬件配置与用户手册的不一样，请用户能够谅解。

如果您在使用中发现手册或仪器本身有什么问题，或者您有什么意见和建议，请与我们联系。

谢谢您的合作！第

1 页 LTD-2100探地雷达用户手册 • CRIRP2008 共 50 页

免费咨询电话：4008-110511 中国电波传播研究所网站：第一部分 LTD-2100探地雷达仪器操作手册

第一章初识LTD-2100探地雷达

很高兴有机会在这里向你介绍我所最新研制生产的“LTD-2100探地雷达”。LTD-2100型雷达以数字化步进控制电路为基础，以ARM系统为核心，采用WinCE系统，与以往的LTD系列探地雷达相比，LTD-2100型具备“小型化便携式设计”、“稳定性强”、“探测精度高”、“系统软件功能完备、使用简单”等特点，她将会在众多的地下目标探测领域助你一臂之力。

§1.1 LTD-2100型探地雷达简介

LTD-2100型探地雷达是中国电波传播研究所最新研制的小型化便携式探地雷达（见图1-1），整个系统由便携式主机、收发天线、综合控制电缆、测距轮（可选）、内置12V锂电池、数据采集和处理软件等组成。

1 电源开关 6下移键：兼具减小功能 11 F3功能键：暂停/继续

2 雷达开关：F7键 7左移键：兼具取消功能 12 F4功能键：数据回放

3 TAB切换键 8 右移键：兼具确认功能 13 F5功能键：显示器调节

4 实时帮助 9 确定键：选定功能 14 DEL键：与OS系统功能相同

5 上移键：兼具增大功能 10 F2功能键：存盘/停止 15 ESC键：与OS系统功能相同

在现场将仪器正确连接后，借助于便携机内的“数据采集和处理软件”，可完成从参数调试、数据采集、数据回放和处理的整个过程。只要您具备简单的微机、地质和相关工程知识，再通过短时间的学习和培训，即可掌握LTD-2100型探地雷达系统的使用。

11 2

4 3 1

12 10 14 15 5

9 液晶屏

6 7

8 第

2 页 LTD-2100探地雷达用户手册 • CRIRP2008 共 50 页

免费咨询电话：4008-110511 中国电波传播研究所网站： §1.2 LTD-2100探地雷达挂接天线简介

通过挂接不同型号的天线，LTD-2100探地雷达可完成对不同深度目标的探测（天线主频越高，探测深度越浅，垂向分辨率越高；反之亦然）。

设备名称尺寸

(cm) 重量

（kg）探测深度

(m) 厚度/深度检测误差偏移距

(cm) 发射幅度

（V）应用范围

LTD-2100 31216 2.5 主控系统

AL2500MHz 482055 6.0 0.02~0.2 <3% 24 20

AL2000MHz 482055 6.0 0.02~0.3 <3% 24 20 喇叭天线主要用于公路面基层厚度检测 AL1500MHz 482055 6.0 0.03~0.5 <4% 24 30

AL1000MHz 482055 6.0 0.05~0.6 <5% 24 30

GC1500MHz 221213.5 1.1 0.03~0.5 <4% 6 40

屏蔽天线主要用于浅层目标探测 GC900 MHz 30186 2.0 0.05~1.0 <6% 15.2 60

GC400 MHz 323221 3.8 0.10~3.0 <10% 16 80

GC270 MHz 454524 8.5 0.15~5.0 <10% 24 100

GC200 MHz 4512 7.5 0.15~8 <15% ~45 600 平板式天线主要用于深层目标探测 GC100 MHz 9012 9.0 0.15~15 <20% ~90 800

GC50 MHz 18012 12 0.2~20 <20% ~180 1000

喇叭型天线是LTD-2100型公路检测仪的专用天线，主要用于公路面基层厚度的测量，有AL2.5GHz、AL2.0GHz、AL1.5GHz、AL1.0GHz四种可选。

地质雷达操作规程完整

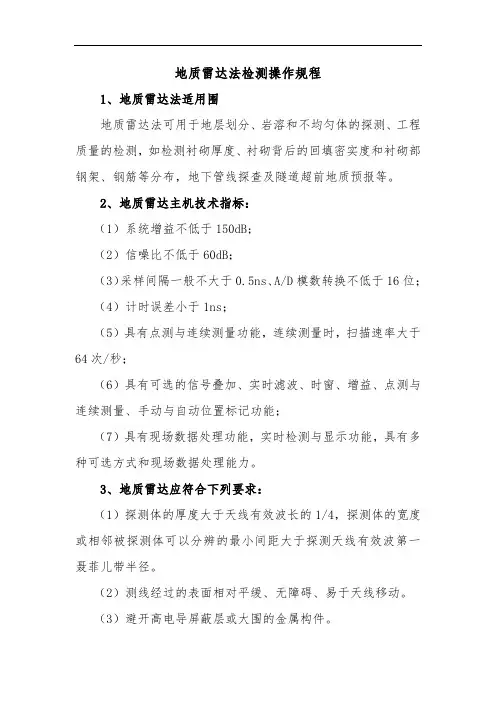

地质雷达法检测操作规程

1、地质雷达法适用围

地质雷达法可用于地层划分、岩溶和不均匀体的探测、工程质量的检测，如检测衬砌厚度、衬砌背后的回填密实度和衬砌部钢架、钢筋等分布，地下管线探查及隧道超前地质预报等。

2、地质雷达主机技术指标：

（1）系统增益不低于150dB；

（2）信噪比不低于60dB；

（3）采样间隔一般不大于0.5ns、A/D模数转换不低于16位；

（4）计时误差小于1ns；

（5）具有点测与连续测量功能，连续测量时，扫描速率大于64次/秒；

（6）具有可选的信号叠加、实时滤波、时窗、增益、点测与连续测量、手动与自动位置标记功能；

（7）具有现场数据处理功能，实时检测与显示功能，具有多种可选方式和现场数据处理能力。

3、地质雷达应符合下列要求：

（1）探测体的厚度大于天线有效波长的1/4，探测体的宽度或相邻被探测体可以分辨的最小间距大于探测天线有效波第一聂菲儿带半径。

（2）测线经过的表面相对平缓、无障碍、易于天线移动。

（3）避开高电导屏蔽层或大围的金属构件。

4、地质雷达天线可采用不同频率的天线组合，技术指标为：

（1）具有屏蔽功能；

（2）最大探测深度应大于2m；

（3）垂直分辨率应高于2cm。

5、现场检测

（1）测线布置

1、隧道施工过程中质量检测应以纵向布线为主，横向布线为辅。纵向布线的位置应在隧道的拱顶、左右拱腰、左右边墙和隧道底部各布置一条；横向布线可按检测容和要求布设线距。一般情况线距8～12m；采用点测时每断面不少于6点。检测中发现不合格地段应加密测线或测点。

2、隧道竣工验收时质量检测应纵向布线，必要时可横向布线。纵向布线的位置应在隧道拱顶、左右拱腰和左右边墙各布一条；横向布线线距8～12m；采用点测时每断面不少于5个点。需确定回填空洞规模和围时，应加密测线和测点。

3、三线隧道应在隧道拱顶部位增加2条测线。

4、测线每5～10m应有一历程标记。

（2）介质参数的标定：

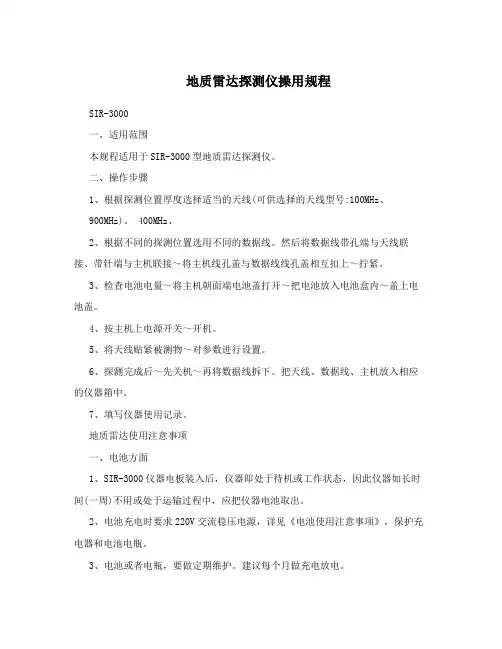

地质雷达探测仪操用规程

SIR-3000

一、适用范围

本规程适用于SIR-3000型地质雷达探测仪。

二、操作步骤

1、根据探测位置厚度选择适当的天线(可供选择的天线型号:100MHz、

900MHz)。 400MHz、

2、根据不同的探测位置选用不同的数据线。然后将数据线带孔端与天线联接、带针端与主机联接～将主机线孔盖与数据线线孔盖相互扣上～拧紧。

3、检查电池电量～将主机朝面端电池盖打开～把电池放入电池盒内～盖上电池盖。

4、按主机上电源开关～开机。

5、将天线贴紧被测物～对参数进行设置。

6、探测完成后～先关机～再将数据线拆下。把天线、数据线、主机放入相应的仪器箱中。

7、填写仪器使用记录。

地质雷达使用注意事项

一、电池方面

1、SIR-3000仪器电板装入后，仪器即处于待机或工作状态，因此仪器如长时间(一周)不用或处于运输过程中，应把仪器电池取出。

2、电池充电时要求220V交流稳压电源，详见《电池使用注意事项》，保护充电器和电池电瓶。

3、电池或者电瓶，要做定期维护。建议每个月做充电放电。二、各意部件

1、先连接系统各个部件，主机+电缆+天线+标记杆+测距轮，再接通电源开机;先关机再拆设备附件。

2、更换设备部件(如电缆、天线、打标器、测距轮等等)要求无电操作。即关闭主机电源后再拆，或者连接安装。

3、发现仪器信号不好或怀疑仪器工作不正常，先关闭主机电源再检查电缆两端接头(电缆与主机的接头、电缆与天线的接头是否连接正确)，检查完毕确认无误再接通电源开机。

4、电缆连接防止虚接。联机时注意电缆接口方向，电缆接头应与面板垂直，拧紧，与主机端旋转至红线处。天线端旋转至三个小卡槽露出，同时注意固定电缆。电缆与天线应用环行扣连接。

三、数据线

1、数据线应绕圈收放，不能折叠。

2、在工地现场注意保护仪器，避免人为损坏。数据线应避免长期在地面磨损。

探地雷达检测细则

探地雷达是一种用于探测地下物体的仪器，广泛应用于军事、勘探、建筑以及考古等领域。为了确保探地雷达的准确性和可靠性，需要遵守一系列的检测细则。以下是探地雷达检测细则的一般要求：

1.设备准备和操作：

-在使用探地雷达之前，需要进行设备的准备调试，包括检查雷达天线的连接、电源供应以及数据传输和记录的正常性。

-在操作探地雷达时，应遵循设备使用手册的指导，并确保雷达与其他设备的正常协调工作，例如全球定位系统（GPS）或全站仪。

2.地面准备：

-在进行探地雷达检测之前，应对待测区域进行地面准备工作，包括清理杂草、移除障碍物、平整土地等，以确保雷达设备能够正确接触地面。

-在需要进行探地雷达传感器直接接触地表的情况下，例如在建筑物勘察或土壤测试中，需要清除地表上的任何污垢或碎片。

3.测点设置：

-在进行探地雷达检测时，需要根据不同的应用目的和检测区域的特点，合理设置测点的位置和间距。

-测点之间的间距应根据探测深度和所用雷达设备的工作频率进行调整，以确保较高的探测精度和信噪比。

4.整体扫描和测量： -在实际测量中，应根据地下目标的潜在位置和深度范围，选择合适的雷达工作模式和参数设置，例如频率、幅度范围和采样间隔等。

-可以采用扫描方式平行或相互垂直的方向进行整体扫描，以覆盖更大范围的地下区域，并获取更全面的数据。

5.数据记录和处理：

-确保探地雷达设备正确记录和存储所有的测量数据，并及时备份以避免数据丢失。

-在完成测量后，应及时对采集到的数据进行分析和处理，去除不必要的噪声和干扰，提取和识别地下目标的特征和位置。

6.结果分析和解释：

-在分析和解释探地雷达测量结果时，需要根据实际应用需求和背景知识，仔细分辨潜在目标和地下结构的特征，并对其进行合理的解释。

-结果的可视化与解释应遵循专业原则和标准，以确保分析结果的准确性和可靠性。

综上所述，探地雷达检测细则是确保探测结果的准确性和可靠性的基础要求。通过遵守这些细则，我们可以更好地探查地下物体，并为各个领域的应用提供有价值的信息。

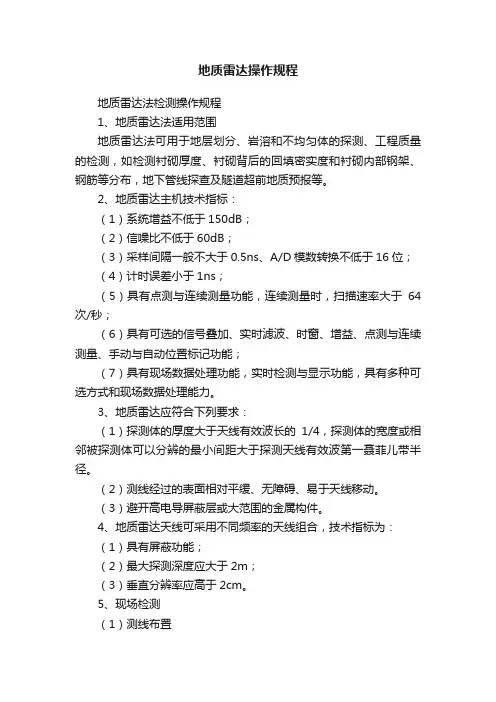

地质雷达操作规程
