探地雷达原理
探地雷达是一种利用电磁波进行地下勘察的仪器，它可以通过电磁波的反射来
获取地下物体的信息。
探地雷达的原理主要包括电磁波的发射、传播和接收三个过程。
首先，探地雷达通过天线向地下发射一定频率的电磁波。
这些电磁波在传播过
程中会遇到地下不同介质的边界，如土壤、岩石、水等，从而发生反射、折射和透射等现象。
这些现象会使地下物体对电磁波产生不同的响应，形成回波信号。
其次，探地雷达的天线会接收这些回波信号，并将其转化成电信号。
这些电信
号经过处理后，可以得到地下物体的位置、形状和性质等信息。
通过分析这些信息，可以对地下的结构进行识别和勘察。
探地雷达的原理基于电磁波在不同介质中的传播特性，利用电磁波与地下物体
之间的相互作用来获取地下信息。
它可以应用于地质勘探、建筑勘测、文物探测、水文地质勘察等领域，具有非破坏性、高分辨率、快速获取信息等优点。
总的来说，探地雷达的原理是基于电磁波与地下物体的相互作用，通过发射、
传播和接收电磁波来获取地下信息。
它在地下勘察领域具有重要的应用价值，为人类认识地下世界、保护文物、开发资源等提供了重要手段。
探地雷达工作原理
探地雷达是一种使用电磁波进行地下探测的仪器。
其工作原理基于电磁波在不同介质中传播速度不同的特性。
当探地雷达工作时，会产生一系列的电磁脉冲波。
这些电磁脉冲波在地下传播时，会与地下的物体进行相互作用。
当电磁波遇到地下的不同物质边界，如土壤、岩石或金属等，会发生反射、折射或散射。
探地雷达接收到这些反射、折射或散射的信号后，通过分析信号的强度、时间延迟和回波形状等特征，可以获得关于地下物体的信息。
具体来说，探地雷达的工作原理如下：
1. 发射脉冲：探地雷达会发射一个短暂的电磁脉冲波，该波包含了一定频率范围内的电磁能量。
2. 接收回波：当发射的电磁波遇到地下物体时，会发生反射、折射或散射，一部分能量会返回到雷达接收器。
3. 记录信号：雷达接收器会记录下接收到的回波信号，包括信号的强度（振幅）、时间延迟和波形。
4. 处理信号：通过对接收到的信号进行处理和分析，可以获得地下物体的特征信息。
例如，根据信号的时间延迟可以确定物体距离雷达的深度，根据信号的振幅可以判断物体的尺寸或所
含物质。
需要注意的是，探地雷达的工作原理在不同介质和场景下可能会有所差异。
例如，在土壤中探测金属物体时，电磁波会被金属反射，而忽略了土壤的影响。
因此，在实际应用中，人们常常根据具体需求选择适合的探地雷达工作原理，以达到较好的探测效果。
《超深探地雷达探测系统的分析与研究》篇一一、引言随着科技的不断发展，超深探地雷达探测系统作为一种重要的地球探测工具，其应用领域日益广泛。
该系统利用电磁波在地下介质中的传播特性，进行地下目标的探测与成像。
本文将对超深探地雷达探测系统的原理、应用、技术发展等方面进行分析与研究。
二、超深探地雷达探测系统原理超深探地雷达探测系统主要基于电磁波的传播原理进行工作。
系统发射高频率的电磁波，这些电磁波在地下介质中传播，当遇到不同介质界面时，部分电磁波会被反射回来，被系统接收并处理成图像。
通过分析反射回来的电磁波的强度、传播时间等信息，可以推断出地下目标的性质、位置和深度。
三、超深探地雷达探测系统的应用超深探地雷达探测系统在地质勘探、资源调查、环境监测等领域有着广泛的应用。
1. 地质勘探：通过探测地下岩石、矿体等目标的反射信号，可以了解地层的结构、岩性、矿产资源等信息，为地质勘探提供重要依据。
2. 资源调查：超深探地雷达探测系统可以用于地下水、石油、天然气等资源的勘探，通过分析地下介质的电磁特性，预测资源的分布和储量。
3. 环境监测：超深探地雷达探测系统还可以用于环境监测，如地下水污染、土地沉降等问题的探测，为环境保护提供技术支持。
四、超深探地雷达探测系统的技术发展随着科技的不断发展，超深探地雷达探测系统的技术也在不断进步。
1. 高分辨率成像技术：通过提高发射电磁波的频率、优化信号处理算法等方法，提高系统的分辨率，使成像更加清晰。
2. 三维成像技术：通过多个天线的同时工作，实现地下目标的立体成像，提高探测的精度和效率。
3. 无线传输技术：通过无线传输技术，实现远距离的雷达数据传输，提高系统的灵活性和应用范围。
4. 人工智能技术：将人工智能技术应用于超深探地雷达探测系统中，实现自动目标识别、智能数据处理等功能，提高系统的智能化水平。
五、结论超深探地雷达探测系统作为一种重要的地球探测工具，具有广泛的应用前景。
通过对该系统的原理、应用、技术发展等方面的分析研究，我们可以看到，随着科技的不断发展，超深探地雷达探测系统的性能将不断提高，应用领域将不断拓展。
探测原理

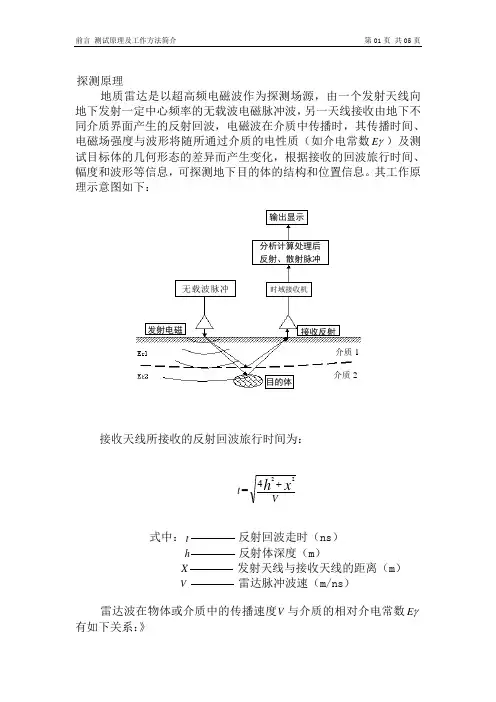

地质雷达是以超高频电磁波作为探测场源，由一个发射天线向地下发射一定中心频率的无载波电磁脉冲波，另一天线接收由地下不同介质界面产生的反射回波，电磁波在介质中传播时，其传播时间、电磁场强度与波形将随所通过介质的电性质（如介电常数γE ）及测试目标体的几何形态的差异而产生变化，根据接收的回波旅行时间、幅度和波形等信息，可探测地下目的体的结构和位置信息。
其工作原理示意图如下： 接收天线所接收的反射回波旅行时间为：
t =V x
h 224+
式中：t 反射回波走时（ns ）
h 反射体深度（m ）
X 发射天线与接收天线的距离（m ）
V 雷达脉冲波速（m/ns ）
雷达波在物体或介质中的传播速度V 与介质的相对介电常数γE 有如下关系：》
介质1
介质2
无载波脉冲时域接收机
分析计算处理后
反射、散射脉冲
输出显示
接收反射
发射电磁目的体
C
V=
E
式中C为真空中的电磁波传播速度(C=0.3m/ns)
通过雷达图像确定异常，并根据电磁波旅行时间确定异常位置。
介质的弹性限度内介质的剪切应力与应变的比值称剪切模量
介质的弹性限度内介质的应力与应变的比值称之为弹性模量。
探地雷达法特点-概述说明以及解释1.引言1.1 概述概述部分的内容可以介绍探地雷达的基本概念和其在地下勘探和探测领域中的重要性。
概述部分内容：探地雷达是一种利用电磁波穿透地下物质进行探测和勘测的仪器。
它通过发射电磁波到地下，并接收反射回来的信号来得到地下结构的信息。
探地雷达的原理是利用电磁波在不同介质中的传播速度差异和反射特性来确定地下物质的性质和分布。
探地雷达在地下勘探和探测领域中具有重要的应用价值。
它可以广泛应用于矿产勘探、地质灾害预测、土壤污染调查、考古发掘等领域。
通过探地雷达，我们可以非破坏性地获取地下的信息，避免了传统勘探方法中需要进行大量开挖和钻探的情况，减少了勘探成本和对环境的影响。
探地雷达具有高分辨率、远距离探测能力、快速获取数据等特点。
它可以对地下物质进行高精度的成像和探测，能够获得准确的地下结构和物质分布信息。
同时，探地雷达还可以进行实时数据采集和处理，提高了勘探工作的效率。
随着科技的不断进步，探地雷达的技术和应用领域也在不断发展和拓展。
未来，我们可以期待探地雷达在地下勘测和探测领域中发挥更大的作用。
通过不断优化和创新，探地雷达的性能和功能将会不断提升，为我们的勘探工作带来更大的便利和效益。
1.2 文章结构文章结构主要包括引言、正文和结论三个部分。
引言部分主要概述了本文的内容以及目的，使读者对文章有一个整体的了解。
同时，引言部分还介绍了探地雷达的背景和重要性，引发读者对于探地雷达的兴趣。
正文部分是文章的核心，主要包括探地雷达的定义、原理和应用领域的详细介绍。
首先，我们将对探地雷达的定义进行阐述，解释其基本概念和特点。
然后，我们将介绍探地雷达的原理，包括电磁波的传播和反射机制等。
最后，我们将深入探讨探地雷达在不同领域的应用，比如地质勘探、军事防范和文物保护等，通过实际案例来说明其重要性和实际价值。
结论部分是对整个文章内容进行总结，并对探地雷达的特点进行概括。
在这一部分，我们将回顾探地雷达的定义和原理，并总结其在应用领域的优势和局限性。
地质雷达原理
地质雷达（geologicalradar）是通过发射高频电磁波，使目标体内部产生电磁场，利用接收天线接收，根据电磁波在目标体内的传播速度和衰减程度，可探测出地下目标体的空间位置、形状、大小等属性特征，从而达到探测地下目标体的目的。
地质雷达是通过发射高频电磁波（频率通常为
1MHz~10MHz），使被探测体内部产生电磁场，当电磁波在被探测体中传播时，会遇到不同频率的反射波。
这些反射波与探测目标的反射波相遇后会产生反射，如果反射波和透射波的速度、衰减等特性相同或相近时，反射波的相位相同或相近，那么反射波和透射波同相，并在传播过程中相互抵消。
由于地球介质的不均匀性、电介质与水、空气的介电常数差异及含水介质对电磁波的吸收等原因，使得不同介质中所产生的反射波的相位、振幅等特性不同。
这些特征反映了地下目标体的存在和空间位置。
因此在雷达图上形成了一个个反射波相位对应关系图。
—— 1 —1 —。
浅议探地雷达的原理与应用摘要：随着科技的发展各种技术仪器功能日趋完善，就探地雷达便是一个很好的例子。
探地雷达可达到无损检测，具有快速和连续检测及无破坏性等多种优点。
关键词:原理适用范围实际应用1 探地雷达工作的基本原理与天线类型及其适用范围1.1探地雷达工作的基本原理探地雷达主要由控制器、发射和接收天线组成。
控制器是雷达的核心部分，它在计算机的基础上配合信号发生触发器、模数转换器共同组成。
模数转换是决定地质雷达技术指标的核心部件，因为采样频率非常高，导致模数转换的分辨率与采样率存在矛盾，解决的办法是采用多次发射、移位采样的方式达到提高采样率的目的。
探地雷达工作时通过发射天线向地下发射高频脉冲电磁波，通过接收天线接收反射回地面的电磁波，电磁波在不同介质中传播时遇到存在电性差异的界面时发生反射，不同介质介电常数差异越大，电磁波反射效果越明显，位于地面上的接收天线在接收到反射波后，直接传输到接收机，信号在接收机经过整形和放大等处理后，经电缆传输到雷达主机，经处理后，传输到微机。
在微机中对信号依照幅度大小进行编码，并以伪彩色电平图/ 灰色电平图或波形堆积图的方式显示出来，经事后处理，可用来判断地下目标的深度、大小和方位等特性参数。
图1 为电磁波反射路径示意图，图2 为信号经过处理后的探地雷达探测剖面示意图。
图1 电磁波反射路径示意图图 2 探地雷达探测剖面示意图1.2 探地雷达天线类型及其适用范围天线是探地雷达的主要工作器件，天线的频率与结构形式决定雷达的适用范围。
天线类型以发射频率划分为低频、中频、高频。
一般100 MHz以下的天线为低频天线，频率在100~1 000 MHz范围内的天线称为中频天线，频率大于 1 000 MHz的天线称为高频天线。
天线按照结构特点可划分为非屏蔽天线、屏蔽天线；按照电性参数可划分为偶极子天线、反射器偶极子天线、喇叭状天线。
采用不同天线结构是为了获得较高的发射效率。
低频天线通常采用非屏蔽式半波偶极子杆状天线，因发射频率低，雷达波在介质中衰减小，可用于较深目标的探测，在地质勘察中经常采用低频天线。
探地雷达技术是一种利用电磁波进行地下探测的技术。
其工作原理主要包括以下几个步骤：
1. 发射电磁波：探地雷达通过发射器产生高频电磁波，通常是脉冲电磁波。
这些电磁波会以一定的速度传播到地下。
2. 地下介质反射：电磁波在地下遇到不同介质的边界时会发生反射。
当电磁波遇到地下物体或地层的边界时，一部分电磁波会被反射回到地面。
3. 接收反射信号：探地雷达的接收器会接收到反射回来的电磁波信号。
这些信号包含了地下物体或地层的信息。
4. 信号处理和分析：接收到的信号会经过处理和分析，以提取出地下物体的特征信息。
这些信息可以包括物体的位置、形状、大小等。
5. 显示和解释结果：最后，探地雷达会将处理后的结果显示出来，通常以图像或数据形式呈现。
地质学家、考古学家等专业人员可以根据这些结果来解释地下结构或物体的性质。
总的来说，探地雷达技术通过发射和接收电磁波，利用电磁
波在地下介质中的传播和反射特性，来实现对地下物体或地层的探测和分析。
