第五章 探地雷达技术

探地雷达在巷道掘进超前探测中的应用一、引言探地雷达是一种利用电磁波进行物探的仪器，它可以探测到地下各种物质结构的位置、形态、尺寸、深度、位置以及介电常数等参数，因此在巷道掘进超前探测中具有重要的应用价值。

本文将从探地雷达技术的基本原理入手，阐述其在巷道掘进超前探测中的应用。

进一步说明探地雷达技术在巷道掘进上的重要性，以及其它探测技术相比探地雷达存在的不足之处。

二、探地雷达技术基本原理探地雷达是一种通过发射电磁波并侦测反射波的方法来识别地下物质的一种物探工具。

它通过发射一定频率的电磁波，当这些波遇到物质后，会被反射回来。

通过探测这些反射波的时间、频率、相位等变化，可以获得目标物质的信息。

探地雷达的工作原理如下： 1. 发射：探地雷达通过天线发射高频脉冲电磁波； 2. 传播：电磁波从天线传播进入地下物质，其中部分电磁波被地下物质吸收或散射，另一部分电磁波沿着地下物质的边界反射回来； 3. 接收：天线接收反射波并将其转化为电信号； 4. 处理：将接收到的电信号进行数字化处理，分析反射波传播的时间、相位、频率等信息，然后将数据转化为成像图像。

在探地雷达技术中，需要注意的一点是，不同的物质对电磁波的反射与吸收程度不同，因此需要通过不同的雷达频率来探测不同的物质，具体来说，低频频段适合探测深部的大物体，高频频段适合探测浅部的小物体。

三、探地雷达在巷道掘进中的应用巷道掘进是一项复杂而危险的工程，如果没有足够的超前探测技术支持，将很难保证工程质量和工人安全。

而探地雷达正是在巷道掘进的超前探测方面发挥了重要的作用。

1. 巷道掘进超前探测巷道掘进的超前探测是指在巷道开挖前，通过不同的物探技术对掘进路线进行调查、勘测、预处理，以发现地下物质的位置、尺寸和属性，确定掘进路线，并预测可能的地质波动，从而制定科学严密的掘进方案。

超前探测的准确性直接影响到掘进进度和安全，而探地雷达正是在巷道掘进超前探测方面展现了其重要性。

探地雷达可以检测地下各种物质结构的位置、形态、尺寸、深度、位置以及介电常数等参数，从而建立其三维模型。

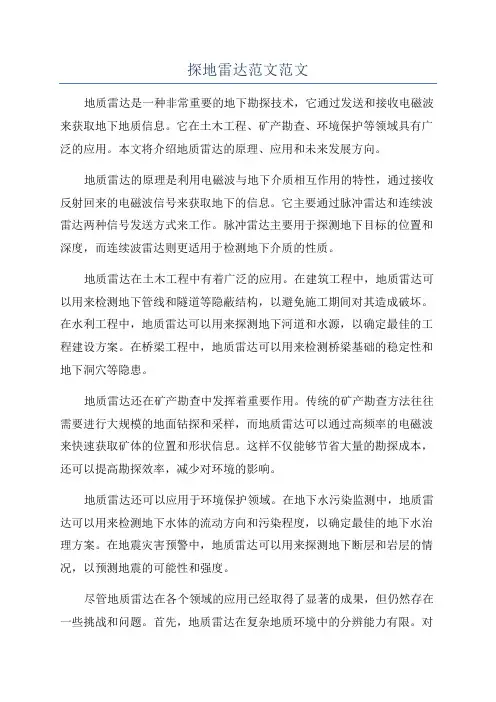

探地雷达范文范文地质雷达是一种非常重要的地下勘探技术，它通过发送和接收电磁波来获取地下地质信息。

它在土木工程、矿产勘查、环境保护等领域具有广泛的应用。

本文将介绍地质雷达的原理、应用和未来发展方向。

地质雷达的原理是利用电磁波与地下介质相互作用的特性，通过接收反射回来的电磁波信号来获取地下的信息。

它主要通过脉冲雷达和连续波雷达两种信号发送方式来工作。

脉冲雷达主要用于探测地下目标的位置和深度，而连续波雷达则更适用于检测地下介质的性质。

地质雷达在土木工程中有着广泛的应用。

在建筑工程中，地质雷达可以用来检测地下管线和隧道等隐蔽结构，以避免施工期间对其造成破坏。

在水利工程中，地质雷达可以用来探测地下河道和水源，以确定最佳的工程建设方案。

在桥梁工程中，地质雷达可以用来检测桥梁基础的稳定性和地下洞穴等隐患。

地质雷达还在矿产勘查中发挥着重要作用。

传统的矿产勘查方法往往需要进行大规模的地面钻探和采样，而地质雷达可以通过高频率的电磁波来快速获取矿体的位置和形状信息。

这样不仅能够节省大量的勘探成本，还可以提高勘探效率，减少对环境的影响。

地质雷达还可以应用于环境保护领域。

在地下水污染监测中，地质雷达可以用来检测地下水体的流动方向和污染程度，以确定最佳的地下水治理方案。

在地震灾害预警中，地质雷达可以用来探测地下断层和岩层的情况，以预测地震的可能性和强度。

尽管地质雷达在各个领域的应用已经取得了显著的成果，但仍然存在一些挑战和问题。

首先，地质雷达在复杂地质环境中的分辨能力有限。

对于地下介质复杂、多层次的地区，地质雷达的分辨能力较差，往往难以准确勘探。

其次，地质雷达在深部勘探上存在困难。

由于电磁波的衰减和散射问题，地质雷达在深部地质勘探中的效果不佳。

此外，地质雷达的勘探距离和揭示深度也受到一定的限制。

为了克服这些问题，地质雷达的未来发展方向主要包括以下几个方面。

首先，改进和优化地质雷达的硬件和软件技术，提高其分辨能力和深部勘探能力。

探地雷达培训课件一、引言探地雷达（GroundPenetratingRadar，简称GPR）是一种非破坏性探测技术，利用高频电磁波在地下的传播特性，对地下介质进行探测和成像。

它广泛应用于工程地质、考古、环境监测、资源勘探等领域。

本课件旨在介绍探地雷达的基本原理、系统组成、数据采集与处理方法，以及其在实际应用中的案例分析。

二、探地雷达的基本原理探地雷达利用电磁波在不同介质中传播速度的差异，以及地下目标体与周围介质电性参数的差异，实现对地下结构的探测。

电磁波在传播过程中，遇到不同电性参数的界面时，会发生反射和折射，通过接收这些反射波和折射波，可以获取地下目标体的信息。

三、探地雷达系统组成探地雷达系统主要由天线、发射接收单元、数据采集与处理单元等组成。

天线是探地雷达的关键部件，用于发射和接收电磁波。

发射接收单元负责产生高频电磁波，并将接收到的信号转换为数字信号。

数据采集与处理单元负责对采集到的数据进行实时处理，提取地下目标体的信息。

四、探地雷达数据采集与处理方法1.数据采集：在进行探地雷达数据采集时，需选择合适的探测参数，如天线频率、步长、扫描速度等。

同时，为提高探测效果，还需进行天线校准、背景噪声测试等操作。

2.数据处理：探地雷达数据处理主要包括预处理、滤波、反演等步骤。

预处理包括去除背景噪声、校正天线增益等；滤波用于压制干扰波，提高信号的信噪比；反演则是将雷达数据转换为地下目标体的图像。

五、探地雷达在实际应用中的案例分析1.工程地质领域：探地雷达可用于探测地下管线、空洞、岩溶等地质目标，为工程建设提供依据。

2.考古领域：探地雷达可用于探测地下遗址、墓葬、建筑遗迹等，为考古发掘提供线索。

3.环境监测领域：探地雷达可用于监测地下水位、污染范围等，为环境保护提供数据支持。

4.资源勘探领域：探地雷达可用于探测矿产资源、地下水等，为资源开发提供依据。

六、总结探地雷达作为一种高效、无损的地下探测技术，具有广泛的应用前景。

探地雷达技术在道路检测中的应用道路作为交通运输的重要基础设施，其质量和安全性直接关系到人们的出行和经济的发展。

为了确保道路的良好状况，及时发现潜在的问题和缺陷，各种检测技术应运而生。

其中，探地雷达技术以其高效、准确、无损等优点，在道路检测领域发挥着越来越重要的作用。

一、探地雷达技术的基本原理探地雷达技术是一种利用高频电磁波来探测地下介质分布的无损检测方法。

它通过向地下发射高频电磁波脉冲，当这些电磁波遇到不同介质的分界面时，会产生反射和散射。

接收天线接收反射回来的电磁波，并将其转换成电信号进行处理和分析，从而获取地下介质的结构、厚度、含水量等信息。

在道路检测中，探地雷达的电磁波能够穿透道路表面的沥青或混凝土层，探测到基层、底基层甚至路基的状况。

例如，可以检测出基层的裂缝、松散、空洞等缺陷，以及路基的不均匀沉降等问题。

二、探地雷达技术在道路检测中的优势1、高效性探地雷达技术能够快速地对道路进行大面积检测，大大提高了检测效率。

相比传统的检测方法，如钻孔取样，它不需要破坏道路结构，节省了时间和人力成本。

2、准确性通过对反射电磁波的精确分析，可以准确地确定道路内部缺陷的位置、大小和形状，为后续的修复和维护提供可靠的依据。

3、无损性探地雷达检测不会对道路造成任何损伤，不影响道路的正常使用，这对于交通繁忙的道路来说尤为重要。

4、多参数检测除了检测道路结构的缺陷，探地雷达还可以同时获取道路材料的含水量、介电常数等参数，为全面评估道路状况提供更多信息。

三、探地雷达技术在道路检测中的应用场景1、道路结构层厚度检测准确测量道路各结构层的厚度是评估道路质量的重要指标之一。

探地雷达可以清晰地分辨出不同结构层之间的界面，从而精确测量各层的厚度，判断其是否符合设计要求。

2、道路病害检测（1）裂缝检测能够发现道路表面和内部的裂缝，包括横向裂缝、纵向裂缝和网状裂缝。

对于细小的裂缝，也能有较好的检测效果。

（2）空洞和脱空检测道路基层或路基中的空洞和脱空会严重影响道路的稳定性和承载能力。

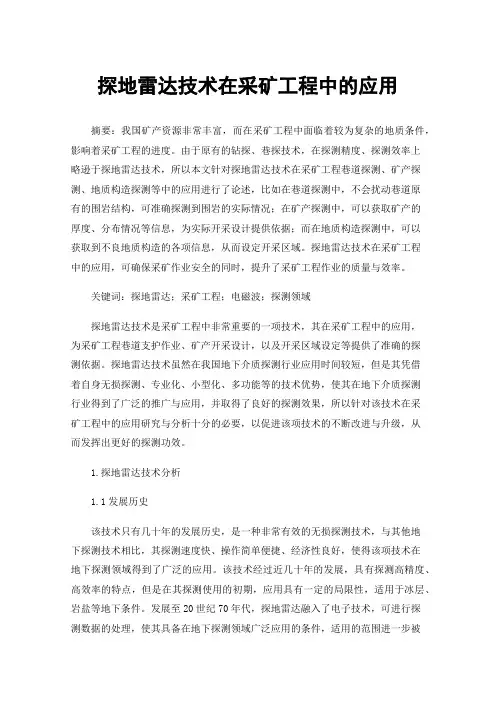

探地雷达技术在采矿工程中的应用摘要：我国矿产资源非常丰富，而在采矿工程中面临着较为复杂的地质条件，影响着采矿工程的进度。

由于原有的钻探、巷探技术，在探测精度、探测效率上略逊于探地雷达技术，所以本文针对探地雷达技术在采矿工程巷道探测、矿产探测、地质构造探测等中的应用进行了论述，比如在巷道探测中，不会扰动巷道原有的围岩结构，可准确探测到围岩的实际情况；在矿产探测中，可以获取矿产的厚度、分布情况等信息，为实际开采设计提供依据；而在地质构造探测中，可以获取到不良地质构造的各项信息，从而设定开采区域。

探地雷达技术在采矿工程中的应用，可确保采矿作业安全的同时，提升了采矿工程作业的质量与效率。

关键词：探地雷达；采矿工程；电磁波；探测领域探地雷达技术是采矿工程中非常重要的一项技术，其在采矿工程中的应用，为采矿工程巷道支护作业、矿产开采设计，以及开采区域设定等提供了准确的探测依据。

探地雷达技术虽然在我国地下介质探测行业应用时间较短，但是其凭借着自身无损探测、专业化、小型化、多功能等的技术优势，使其在地下介质探测行业得到了广泛的推广与应用，并取得了良好的探测效果，所以针对该技术在采矿工程中的应用研究与分析十分的必要，以促进该项技术的不断改进与升级，从而发挥出更好的探测功效。

1.探地雷达技术分析1.1发展历史该技术只有几十年的发展历史，是一种非常有效的无损探测技术，与其他地下探测技术相比，其探测速度快、操作简单便捷、经济性良好，使得该项技术在地下探测领域得到了广泛的应用。

该技术经过近几十年的发展，具有探测高精度、高效率的特点，但是在其探测使用的初期，应用具有一定的局限性，适用于冰层、岩盐等地下条件。

发展至20世纪70年代，探地雷达融入了电子技术，可进行探测数据的处理，使其具备在地下探测领域广泛应用的条件，适用的范围进一步被扩大，可以探测土层、煤层，以及电磁波吸收较为薄弱的地质条件下。

该技术在20世纪80年代才应用于我国的地下探测行业，经过后续的技术研发，探地雷达技术在采矿工程中应用日益广泛，并取得了优异的探测成果。

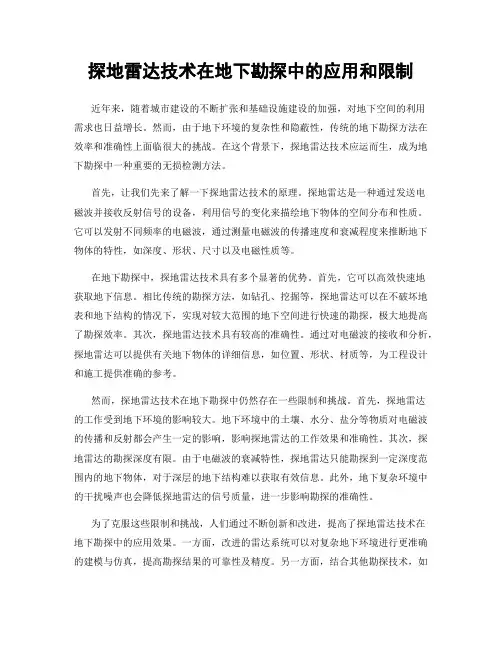

探地雷达技术在地下勘探中的应用和限制近年来，随着城市建设的不断扩张和基础设施建设的加强，对地下空间的利用需求也日益增长。

然而，由于地下环境的复杂性和隐蔽性，传统的地下勘探方法在效率和准确性上面临很大的挑战。

在这个背景下，探地雷达技术应运而生，成为地下勘探中一种重要的无损检测方法。

首先，让我们先来了解一下探地雷达技术的原理。

探地雷达是一种通过发送电磁波并接收反射信号的设备，利用信号的变化来描绘地下物体的空间分布和性质。

它可以发射不同频率的电磁波，通过测量电磁波的传播速度和衰减程度来推断地下物体的特性，如深度、形状、尺寸以及电磁性质等。

在地下勘探中，探地雷达技术具有多个显著的优势。

首先，它可以高效快速地获取地下信息。

相比传统的勘探方法，如钻孔、挖掘等，探地雷达可以在不破坏地表和地下结构的情况下，实现对较大范围的地下空间进行快速的勘探，极大地提高了勘探效率。

其次，探地雷达技术具有较高的准确性。

通过对电磁波的接收和分析，探地雷达可以提供有关地下物体的详细信息，如位置、形状、材质等，为工程设计和施工提供准确的参考。

然而，探地雷达技术在地下勘探中仍然存在一些限制和挑战。

首先，探地雷达的工作受到地下环境的影响较大。

地下环境中的土壤、水分、盐分等物质对电磁波的传播和反射都会产生一定的影响，影响探地雷达的工作效果和准确性。

其次，探地雷达的勘探深度有限。

由于电磁波的衰减特性，探地雷达只能勘探到一定深度范围内的地下物体，对于深层的地下结构难以获取有效信息。

此外，地下复杂环境中的干扰噪声也会降低探地雷达的信号质量，进一步影响勘探的准确性。

为了克服这些限制和挑战，人们通过不断创新和改进，提高了探地雷达技术在地下勘探中的应用效果。

一方面，改进的雷达系统可以对复杂地下环境进行更准确的建模与仿真，提高勘探结果的可靠性及精度。

另一方面，结合其他勘探技术，如地震勘探、电法勘探等，可以提供多学科信息融合的地下勘探方案，全面揭示地下环境的特征与变化，为工程设计与施工提供更全面的参考。

探地雷达在测绘中的技术与应用地球上有着无数的地下资源，如矿藏、油藏、水源等。

为了准确地探测地下的构造和地质信息，科学家们发明了一种重要的探测设备——探地雷达。

探地雷达是一种利用电磁波与地下不同物质的反射和回波变化来获取地下信息的仪器。

它在测绘领域中具有广泛的应用，本文将着重探讨探地雷达在测绘中的技术原理和实际应用。

探地雷达的技术原理探地雷达是利用电磁波传播的物理原理来探测地下物质的。

它主要由发射源、接收源和数据处理单元组成。

发射源发出的电磁波被地下物质反射后会返回，并通过接收源接收。

然后，通过数据处理单元对接收到的信号进行处理和分析，得出地下物质的特征信息。

探地雷达可以采用不同的频段，如低频段、中频段和高频段等。

不同频段的电磁波在地下的传播规律不同，因此可以提供不同精度的地下信息。

同时，探地雷达还可以根据需要设置不同的探测深度，以适应不同类型的测绘任务。

探地雷达的应用领域探地雷达在测绘中有着广泛的应用。

首先，它可以用于地下矿产资源勘探。

通过探地雷达，可以确定地下矿产的分布情况和储量，为矿产勘探和开采提供重要的依据。

其次，探地雷达还可以用于城市规划和基础设施建设。

通过探测地下管道、电缆和建筑物等信息，可以避免在施工过程中对地下设施的破坏，提高施工效率和安全性。

此外，探地雷达还可以应用于地质灾害监测、环境污染治理等方面。

探地雷达的优势和挑战与传统的测绘方法相比，探地雷达具有许多优势。

首先，它可以非侵入性地探测地下物质，无需人工挖掘和破坏地表。

其次，探地雷达具有较高的探测精度和分辨率，可以提供准确且详细的地下信息。

此外，探地雷达的测量速度快，能够快速获取大量数据。

这些优势使得探地雷达成为现代测绘领域中不可或缺的工具。

然而，探地雷达在应用中也面临一些挑战。

首先，地下环境复杂多变，地下物质的电磁特性各异，这对探地雷达的信号处理和解释提出了较高的要求。

其次，探地雷达在测绘过程中需要考虑地下介质的各种干扰因素，如地下水、自然电磁信号等。

探地雷达技术是一种利用电磁波进行地下探测的技术。

其工作原理主要包括以下几个步骤：
1. 发射电磁波：探地雷达通过发射器产生高频电磁波，通常是脉冲电磁波。

这些电磁波会以一定的速度传播到地下。

2. 地下介质反射：电磁波在地下遇到不同介质的边界时会发生反射。

当电磁波遇到地下物体或地层的边界时，一部分电磁波会被反射回到地面。

3. 接收反射信号：探地雷达的接收器会接收到反射回来的电磁波信号。

这些信号包含了地下物体或地层的信息。

4. 信号处理和分析：接收到的信号会经过处理和分析，以提取出地下物体的特征信息。

这些信息可以包括物体的位置、形状、大小等。

5. 显示和解释结果：最后，探地雷达会将处理后的结果显示出来，通常以图像或数据形式呈现。

地质学家、考古学家等专业人员可以根据这些结果来解释地下结构或物体的性质。

总的来说，探地雷达技术通过发射和接收电磁波，利用电磁
波在地下介质中的传播和反射特性，来实现对地下物体或地层的探测和分析。
