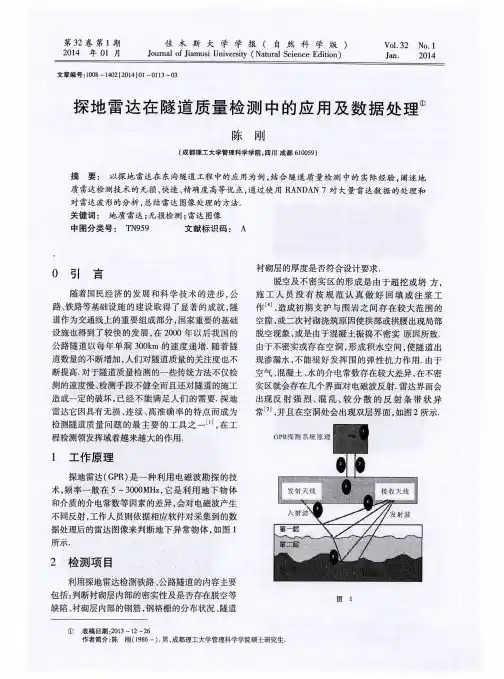

雷达数据处理步骤及效果展示一、隧道衬砌质量检测数据处理步骤1、打开软件RADAN,选择文件夹View→Customize→Directories;2、打开文件File→Open(*.dzt);3、扫描信息预编辑:选择一段扫描剖面,切除多余扫描信息Cut,保存特定扫描剖面;4、文件测量方向反转:打开文件,选择File→Save As ,打勾,另存;5、距离信息编辑:(1)编辑文件头内的距离信息Edit→File Header, 扫描/米[scans/m], 米/标记[m/mark],(2)编辑用户标记,(3)距离归一化处理;6、里程编辑:Edit→File Header →3D option→X start输入里程起点坐标;7、水平幅度调整:Process→Horizontal scale(叠加stacking、抽道skipping、加密stretching);8、调整地面反射信号位置:方法有两种,(1)Edit→File Header→position(ns),(2)Process→Correct Position→delta pos (ns);9、介电常数调整:利用经验或钻孔获得介电常数,通过Edit→FileHeader→DielConstant调整;10、增益调整:Process→Range Gain,增益点数易选5个;11、水平滤波:Process→FIR Filter;12、背景去除:Process→FIR Filter;13、一维频率滤波Process→IIR Filter;14、反褶积、一维频率滤波:Process→Deconvolution;Process→IIR Filter;15、文件拼接:选择File→Append files;特别说明:步骤11、12、13、14可根据数据质量、分析目的、异常类型等有选择性的使用,可能因选择不当而压制有效信号。
二、处理效果展示1、打开软件RADAN,选择文件夹视图→自定义→文件目录.2、文件显示文件 打开(*.dzt)。

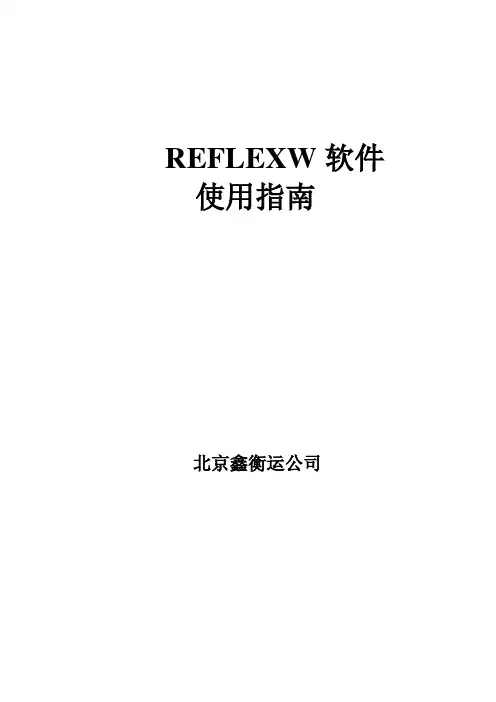

REFLEXW软件使用指南北京鑫衡运公司一说明本手册主要用来指导用户如何使用REFLEXW软件,它并不包括所有的细节。
如果需要了解全部细节,请参阅英文版手册。
二安装及打开软件安装软件时,只需点击setup即可。
另外,必须安装软件狗的驱动程序CbnSetup.exe,安装时也是点击即可。
打开软件时,必须将软件狗插到并口上,然后从“开始”→“程序”→“REFLEX”→ “REFLEXW”进入。
当显示出“Projectdirectory”菜单时,即可使用该软件。
(最好在桌面上建立快捷键)。
进入菜单后,建议选择菜单中的“new project”, 出现“enter name of the new project”。
输入任务名(如a1等),点击OK, 进入“Reflex_win”主菜单。
点击“Modules”, 选择各相关模块。
三输入和第一次显示GPR数据下面介绍如何输入和显示GPR数据,我们用MALA公司的RAMAC/GPR数据做例子,用其它数据时仅需改变一些选项即可。
一、输入GPR数据1.进入2D数据分析(2D-dataanalysis)2.用选项File/Open/import(文件/打开/输入)进入import(输入)菜单,此时出现REFLEXWData Import(数据输入)菜单(见右图)3.输入下列参数:input format(输入格式):RAMACoutput format(输出格式):16 bit integer(16 位整数)filename specification(指定文件名):original name(原始名,举例)选择X或Y作为剖面方向(ProfileDirection)及Y或X作为剖面常数(ProfileConstant)选择道增量(traceincrement)和/或坐标(coordinates)是否从原始数据读出(从ControlOption)4.点击选项Convert to Reflex,出现一个文件打开菜单,并在任务目录下出现子目录ASCII。
基本雷达信号处理流程一、脉冲压缩窄带(或某些中等带宽)的匹配滤波:相关处理,用FFT数字化执行,即快速卷积处理,可以在基带实现(脉冲压缩)快速卷积,频域的匹配滤波脉宽越小,带宽越宽,距离分辨率越高;脉宽越大,带宽越窄,雷达能量越小,探测距离越近;D=BT(时宽带宽积);脉压流程:频域:回波谱和参考函数共轭相乘时域:相关即输入信号的FFT乘上参考信号FFT的共轭再逆FFT;Sc=ifft(fft(Sb).*conj(fft(S)));Task1f0=10e9;%载频tp=10e-6;%脉冲宽度B=10e6;%信号带宽fs=100e6;%采样率R0=3000;%目标初始距离N=4096;c=3e8;tau=2*R0/c;beita=B/tp;t=(0:N-1)/fs;Sb=rectpuls(t-tp/2-tau,tp).*exp(j*pi*beita*(t-tp/2-tau).^2).*exp(-2j*pi*f0*tau);%回波信号S=rectpuls(t-tp/2,tp).*exp(i*pi*beita*(t-tp/2).^2);%发射信号(参考信号)x 10x 10x 10So=ifft(fft(Sb).*conj(fft(S)));%脉压 figure(7);plot(t*c/2,db(abs(So)/max(So)))%归一化dB grid on-400-350-300-250-200-150-100-500二、去斜处理(宽带的匹配滤波)去斜处理“有源相关”,通常用来处理极大带宽的LFM 波形(如果直接采样的话因为频带很宽所以在高频的时候需要的采样率就很大,采样点数就很多,所以要经过去斜处理)Stretch方法是针对线性调频信号而提出的,其方法是将输入信号与参考信号(经适当延迟的本振信号,延迟量通常由窄带信号测距结果估计出)混频,则每一个散射点就对应一个混频后的单频分量,对混频输出的信号进行DFT处理,即可获得目标的距离像,对参考信号的要求是应具有与输入信号相同的调频斜率。

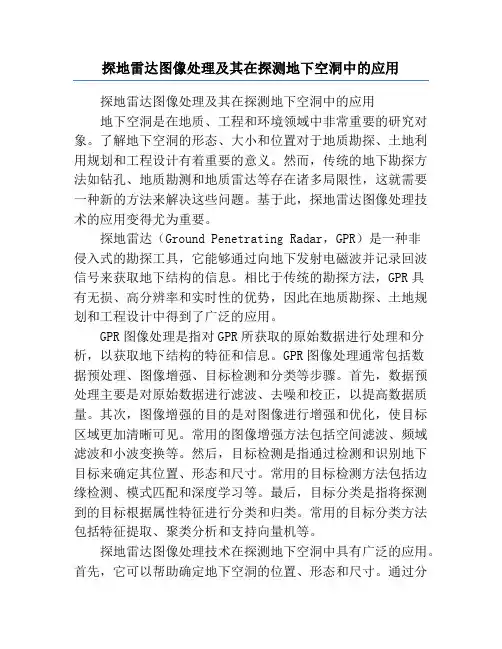

探地雷达图像处理及其在探测地下空洞中的应用探地雷达图像处理及其在探测地下空洞中的应用地下空洞是在地质、工程和环境领域中非常重要的研究对象。
了解地下空洞的形态、大小和位置对于地质勘探、土地利用规划和工程设计有着重要的意义。
然而,传统的地下勘探方法如钻孔、地质勘测和地质雷达等存在诸多局限性,这就需要一种新的方法来解决这些问题。
基于此,探地雷达图像处理技术的应用变得尤为重要。
探地雷达(Ground Penetrating Radar,GPR)是一种非侵入式的勘探工具,它能够通过向地下发射电磁波并记录回波信号来获取地下结构的信息。
相比于传统的勘探方法,GPR具有无损、高分辨率和实时性的优势,因此在地质勘探、土地规划和工程设计中得到了广泛的应用。
GPR图像处理是指对GPR所获取的原始数据进行处理和分析,以获取地下结构的特征和信息。
GPR图像处理通常包括数据预处理、图像增强、目标检测和分类等步骤。
首先,数据预处理主要是对原始数据进行滤波、去噪和校正,以提高数据质量。
其次,图像增强的目的是对图像进行增强和优化,使目标区域更加清晰可见。
常用的图像增强方法包括空间滤波、频域滤波和小波变换等。
然后,目标检测是指通过检测和识别地下目标来确定其位置、形态和尺寸。
常用的目标检测方法包括边缘检测、模式匹配和深度学习等。
最后,目标分类是指将探测到的目标根据属性特征进行分类和归类。
常用的目标分类方法包括特征提取、聚类分析和支持向量机等。
探地雷达图像处理技术在探测地下空洞中具有广泛的应用。
首先,它可以帮助确定地下空洞的位置、形态和尺寸。
通过分析GPR图像中的反射信号和强度变化,可以准确地检测到地下空洞的存在和特征。
其次,它可以提供地下空洞的详细信息和内部结构。
利用GPR图像处理技术,可以获得地下空洞的三维模型和剖面图,进一步了解其空间位置和内部构造。
再次,它可以评估地下空洞对工程和环境的影响。
通过对GPR图像进行分析和比较,可以评估地下空洞对工程施工、地质灾害和环境变化的可能影响,为工程规划和决策提供依据。

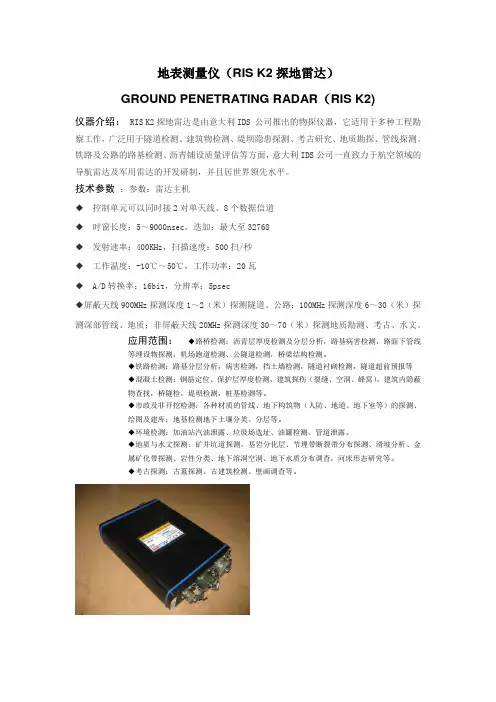

地表测量仪(RIS K2探地雷达)GROUND PENETRATING RADAR(RIS K2)仪器介绍:RIS K2探地雷达是由意大利IDS 公司推出的物探仪器,它适用于多种工程勘察工作,广泛用于隧道检测、建筑物检测、堤坝隐患探测、考古研究、地质勘探、管线探测、铁路及公路的路基检测、沥青铺设质量评估等方面,意大利IDS公司一直致力于航空领域的导航雷达及军用雷达的开发研制,并且居世界领先水平。
