金属表面镀镍的检测标准化学镀镍的质量检测主要分为以下六种：一、外观按主要表面的外观可为光亮、半光亮或无光泽。
除另有规定，当用目视检查,表面应均匀,不应有麻点、裂纹、起泡、分层或结瘤等缺陷。
二、表面粗糙度如果需方规定了粗糙度,应按GB-3505的规定进行测定。
镀层的表面粗糙度一般不会优于镀前基体的表面粗糙度。
三、厚度主要表面镀覆的自催化镍合金和底层的最小厚度及测量方法应由需方规定。
膜厚为电镀检测基本项目，使用基本工具为萤光膜厚仪(X—RAY）,其原理是使用X射线照射镀层，收集镀层返回的能量光谱，膜厚一般为0。
02mm，最大不超过0.03mm。
四、弯曲试验将试样沿直径最小为12mm的或试样厚度4倍的心轴绕180°用4倍的放大镜检查，有无脱皮，起泡.五、硬度如果需方要求硬度值，应按GB 9790规定的方法，在热处理后测量,其结果应在需方规定的硬度值的±10％以内。
用中华铅笔以45度角并且以1mm/s的速度向前推进，擦试后镀层不能有划痕；其中：UV镀测试:3H铅笔,500g力。
真空镀：2H铅笔，500g力。
水镀测试：1H铅笔,200g力六、镀层的耐蚀性参照ASTM—B-117进行，如果需要,需方应规定镀层的耐蚀性及其试验和评价方法.七．镀层附着力将3M胶纸粘贴在刀切100格（每小格为1mm×1mm）的电镀层表面,用橡皮擦在其上面来回磨擦，使其完全密贴后,以45度方向迅速撕开，镀层需无脱落现象。
如目视无法观察清楚,可使用10倍显微镜观察；a）不可有掉落金属粉末及补胶带粘起之现象.b) 不可有金属镀层剥落之现象.c) 不可有起泡之现象八．高低温试验ABS底材温度设定为60度，PC底材温度设定为90度，湿度90%－95％，测试时间6小时，看镀层有无拱起,起泡或脱落；九．盐雾测试使用温度为35度，浓度5%的盐水,喷雾8小时,共3回；看镀层有无起反应；十．耐磨测试施加500g力，用于被测产品来回试擦50次,往返为一次，不能变色，脱镀及露底材；十一。

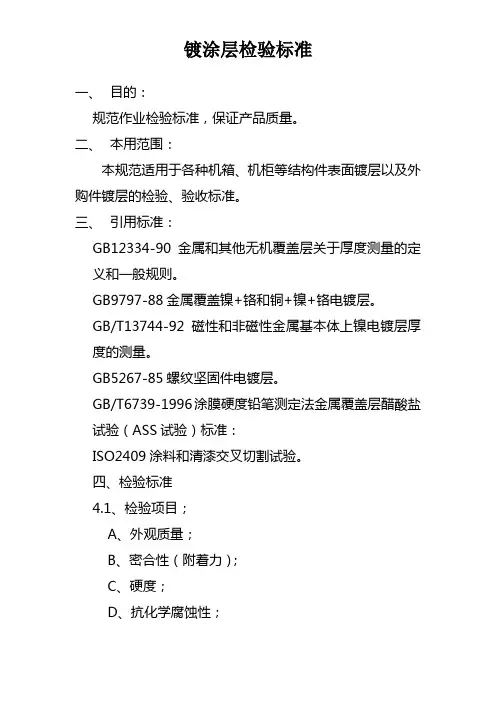

镀涂层检验标准一、目的：规范作业检验标准，保证产品质量。
二、本用范围：本规范适用于各种机箱、机柜等结构件表面镀层以及外购件镀层的检验、验收标准。
三、引用标准：GB12334-90金属和其他无机覆盖层关于厚度测量的定义和一般规则。
GB9797-88金属覆盖镍+铬和铜+镍+铬电镀层。
GB/T13744-92磁性和非磁性金属基本体上镍电镀层厚度的测量。
GB5267-85螺纹坚固件电镀层。
GB/T6739-1996涂膜硬度铅笔测定法金属覆盖层醋酸盐试验（ASS试验）标准：ISO2409涂料和清漆交叉切割试验。
四、检验标准4.1、检验项目；A、外观质量；B、密合性（附着力）；C、硬度；D、抗化学腐蚀性；E、抗螺丝冲击性能；F、厚度。
4.2、检验方法及判定标准。
4.2.1、外观检验：按《外观检验规范》（WE.ZD.10-04）的规定进行检验。
4.2.2、密合性（附着力）4.2.2.1、锌镀层附着力划痕法：在被检验的锌镀层表面用钢针划4-6条横竖平行纵线，间距1mm，深达基体金属。
A、磨擦抛光试验：在面积小于6平方厘米镀锌表面上，以一根直径6毫米，顶端加工成平滑半球形的钢条作抛光工具，磨擦15S，所加压力应在每一行程中足以擦光覆盖层，但不应削去覆盖层。
B、判定标准：交叉处或磨擦处不能有起皮脱落现象。
4.2.2.1、镍镀层附着力：A、弯曲法：将受检验的试件用钳子夹紧，反复弯曲180度（向两面各弯曲90度）直到断裂。
B、也可用划痕法，磨擦抛光法，等检验方法。
C、判定标准：基体断裂处，镀层不应与基体分离。
4.2.3、硬度A、检验工具铅笔—中华牌5H型。
小推车—用于支撑铅笔B、方法削掉铅笔前端木料，露出约3mm的圆柱笔芯，然后在400#的磨砂纸上垂直地磨平笔尖，使其边缘尖利。
铅笔与镀层表面保持45度，在其镀层表面上向前划去。
a)铅笔移动量（位移），约10mm，铅笔移动速度：0.5mm/Sb)变换不同的检验点，做5次检验。
镀镍镀铜厚度
镀镍和镀铜是两种常用的金属表面处理技术，它们被广泛应用于电子、汽车、航空航天、医疗和建筑等领域。
下面将分别介绍这两种技术及其厚度要求。
1、镀镍
镀镍是一种通过电镀或化学镀在金属表面形成一层镍金属的过程。
镍是一种具有良好耐腐蚀性、高硬度、高耐磨性和良好导电性的金属，因此镀镍层广泛应用于各种需要耐腐蚀、耐磨和导电的场合。
对于镀镍的厚度要求，通常根据具体的应用需求来确定。
一般来说，镀镍的厚度应该在几微米到几百微米不等。
在某些特定情况下，例如某些医疗器械和航空航天零部件，镀镍的厚度可能需要达到更高的水平，以确保其性能和安全性。
2、镀铜
镀铜是一种通过电镀或化学镀在金属表面形成一层铜金属的过程。
铜是一种具有良好的导电性、延展性和可焊性的金属，因此镀铜层广泛应用于各种需要导电、延展性和可焊性的场合。
对于镀铜的厚度要求，通常也需要根据具体的应用需求来确定。
一般来说，镀铜的厚度应该在几微米到几百微米不等。
在某些特定情况下，例如某些电子元器件和汽车零部件，镀铜的厚度可能需要达到更高的水平，以确保其性能和安全性。
需要注意的是，无论是镀镍还是镀铜，其厚度都需要控制在一定的范围内，以确保其性能和稳定性。
同时，在选择具体的电镀或化学镀工艺时，还需要考虑其操作条件、成本效益和环保等因素。
