委托单位记录编
号工程名称委托编号结构部位委托日期设计图号测试日期
示值范围
测点编号
1 2 3 4 5 6 7 8 9 10
试验计算复核

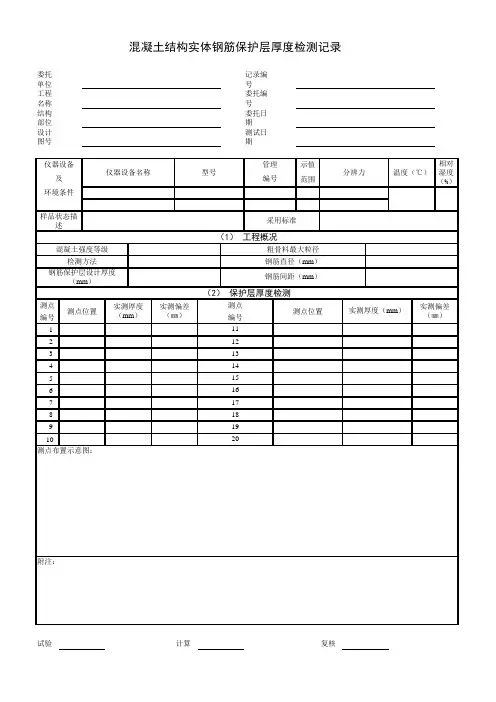

混凝土结构实体钢筋保护层厚度检测记录
实测偏差（㎜）
型号
分辨力
温度（℃）仪器设备名称
测点布置示意图：
附注：
相对
湿度
（%）
测点位置
实测厚度（mm ）
实测偏差（㎜）
测点位置
实测厚度（mm ）
20
1918171615141312（2） 保护层厚度检测
测点编号11检测方法
钢筋直径（mm ）钢筋保护层设计厚度
（mm ）钢筋间距（mm ）
样品状态描
述
采用标准
（1） 工程概况
混凝土强度等级粗骨料最大粒径仪器设备管理
及编号
环境条件。

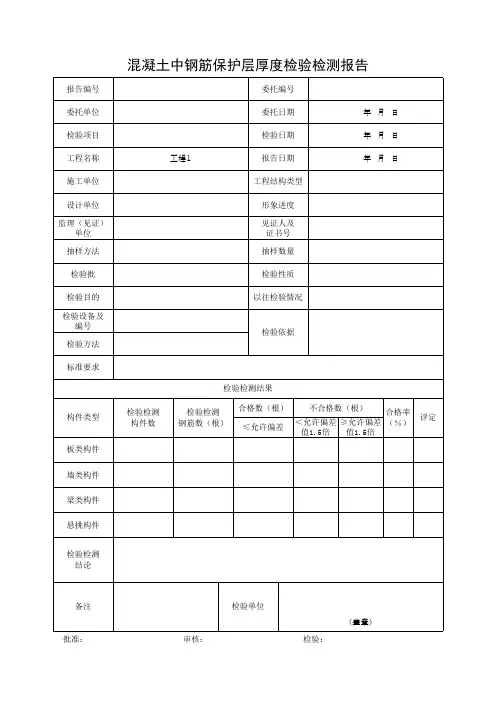

混凝土中钢筋保护层厚度检测报告资料整理混凝土中钢筋保护层厚度检测报告是在建筑工程施工过程中非常重要的一项检测工作，其目的是确保混凝土中钢筋的保护层厚度符合设计要求，以确保建筑结构的安全性和耐久性。
以下是对混凝土中钢筋保护层厚度检测报告资料的整理。
一、背景介绍在报告的开头，应该对检测的目的和背景进行简要介绍。
例如，解释为什么需要检测混凝土中钢筋保护层厚度，以及未达到设计要求可能导致的问题。
二、检测方法在报告中应详细介绍所采用的检测方法和仪器设备。
一般情况下，混凝土中钢筋保护层厚度检测常采用无损检测技术，如超声波测厚仪、电磁感应法等。
对于每种检测方法，需要描述其原理、适用范围和操作步骤。
三、检测过程在报告中，应记录详细的检测过程。
包括对每个检测点的位置信息、混凝土表面处理状况和检测结果。
对于每个检测点，可以拍摄照片或绘制示意图，以便更清楚地展示检测过程和结果。
四、检测结果在报告中，应对每个检测点的检测结果进行详细记录。
记录结果时，应注明是否达到设计要求的最小保护层厚度，并与设计要求进行比较。
同时，对于未达到设计要求的情况，应给出相应的建议和解决方案。
五、数据分析和评价在报告中，应对检测结果进行数据分析和评价。
例如，计算混凝土中钢筋保护层的平均厚度、标准偏差和极差，并进行数据图表展示。
对于检测结果的可靠性和一致性进行评估，并对存在的问题进行分析和解释。
六、结论和建议在报告的结尾，应对检测结果进行总结和评估。
对于达到设计要求的检测点，可以简单说明保护层厚度符合要求。
对于未达到设计要求的检测点，需要给出相应的建议和解决方案，如进行局部修补或整体加固等。
同时，提供进一步工作的建议，如进行后续检测或监测。
七、参考资料在报告的最后，应列出所使用的文献和资料的参考列表。
这可以为读者提供进一步阅读和了解混凝土中钢筋保护层厚度检测工作的相关信息。
以上是对混凝土中钢筋保护层厚度检测报告资料的整理。
通过对报告的详细记录和数据分析，可以帮助工程师和建筑项目相关人员更好地了解混凝土中钢筋保护层厚度的情况，及时发现问题并采取相应的措施，确保建筑结构的安全性和耐久性。

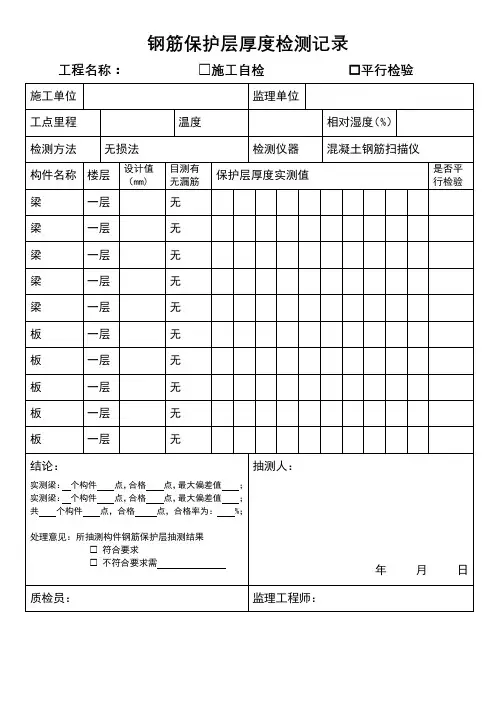

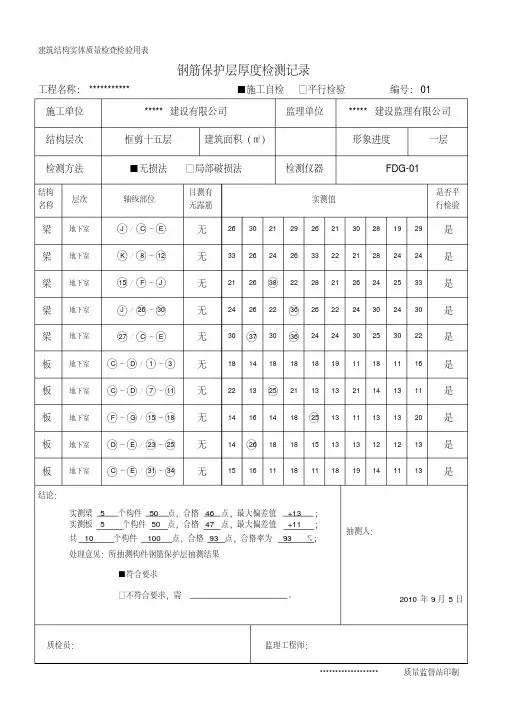

钢筋保护层厚度检测记录
工程名称：□施工自检 平行检验
1、混凝土结构钢筋保护层厚度检测数量：自检为每层梁、板不少于10 个构件，其中悬挑构件等主要受力构件所占比例不宜小于50%；监理平行检验为每层不少于2 个构件，其中一个构件为复核施工单位的自检。
2、混凝土结构钢筋保护层厚度检测前，应全面进行外观检查，对出现漏筋和锈斑的构件进行详细记录，并分类抽取有代表性的构件进行检测。
3、对选定的梁类构件，应对梁底全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6 根纵向受力钢筋的保护层厚度进行检验。
对每根钢筋，应在有代表性的部位测量1 点。
4、纵向受力钢筋保护层厚度允许偏差：梁类为+10mm,—7mm，板类构件为
+8mm, -5mm。
对于超过允许偏差的点应在实测值中“О”出；不合格点的最大偏差均不应大于规定允许偏差的倍。
5、当检验的合格率为90%及以上、且最大偏差不超过允许偏差的倍时判为合格；当合格率小于90%但不小于80%时，可再抽取相同数量构件检验，按两次抽样总和计算合格率为90%以上时，仍判为合格；对于检测不合格应请有资质的检测机构进行检测鉴定。
6、施工单位自检的，监理人员可不签字，监理平行检验的，施工单位人员也不用签字，但平行检验应由监理独立完成。
7、纵向受力钢筋的混凝土保护层最小厚度（mm）。
混凝土结构实体钢筋保护层厚度检测记录混凝土结构实体钢筋保护层是指混凝土外表面与钢筋之间的一层混凝土，其主要功能是保护钢筋不被空气、水分、化学物质侵蚀，从而延长钢筋的使用寿命。
保护层的厚度与混凝土结构的安全性、耐久性密切相关，因此进行钢筋保护层厚度的检测十分重要。
一、检测原理及方法钢筋保护层厚度的检测一般采用无损检测方法，包括超声波检测、电磁感应法、X射线透射法等。
其中，超声波检测是应用最广泛的一种方法。
超声波检测原理是通过超声波在混凝土中的传播速度和幅度改变，来判断保护层的厚度情况。
检测时，将超声波探头放在混凝土表面，由探头发射超声波，经过混凝土传播到钢筋表面并反射回来。
通过检测仪器分析接收回来的超声波信号，可以得出保护层的厚度。
二、检测记录表格为方便记录和保存检测结果，我们可采用以下表格进行检测记录：序号，位置，距离（mm），结果（mm），满足要求------，----------------，------------，------------，----------1，柱与梁连接部，50，50，是2，梁与板连接部，75，70，是3，柱，100，90，是4，梁，100，95，是5，板，75，70，是表格中的“位置”为检测点的具体位置描述，如柱与梁连接部、梁与板连接部、柱、梁、板等；“距离”为检测点距离探头的距离；“结果”为测量得到的保护层厚度值；“满足要求”栏为检测结果与设计要求进行对比后得出的是否满足设计要求。
三、检测操作步骤1.根据设计要求和施工图纸确定检测点的具体位置。
2.使用超声波检测仪器进行检测，将探头放置在待检测的位置上。
3.打开检测仪器，根据仪器说明进行参数设置。
4.点击开始检测，进行数据采集。
5.根据采集的数据，分析出保护层的厚度结果。
6.将结果记录在检测记录表格中，并进行对比判断是否满足设计要求。
7.如不满足设计要求，则需要进行探查、整改等工作，并重新进行检测。
四、注意事项1.在进行检测时，需要确保混凝土表面干燥、平整、无灰尘等影响检测的因素。
