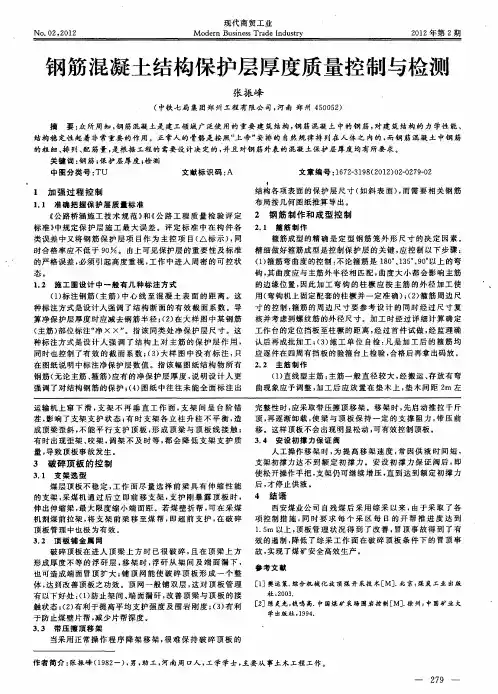

混凝土中钢筋保护层厚度检测报告

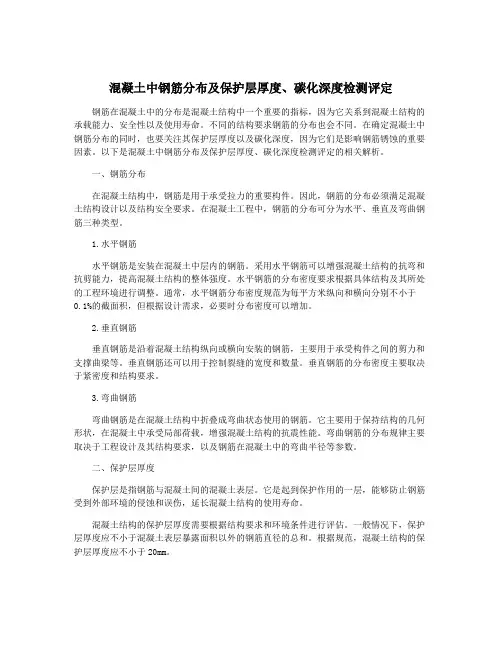

混凝土中钢筋分布及保护层厚度、碳化深度检测评定钢筋在混凝土中的分布是混凝土结构中一个重要的指标，因为它关系到混凝土结构的承载能力、安全性以及使用寿命。

不同的结构要求钢筋的分布也会不同。

在确定混凝土中钢筋分布的同时，也要关注其保护层厚度以及碳化深度，因为它们是影响钢筋锈蚀的重要因素。

以下是混凝土中钢筋分布及保护层厚度、碳化深度检测评定的相关解析。

一、钢筋分布在混凝土结构中，钢筋是用于承受拉力的重要构件。

因此，钢筋的分布必须满足混凝土结构设计以及结构安全要求。

在混凝土工程中，钢筋的分布可分为水平、垂直及弯曲钢筋三种类型。

1.水平钢筋水平钢筋是安装在混凝土中层内的钢筋。

采用水平钢筋可以增强混凝土结构的抗弯和抗剪能力，提高混凝土结构的整体强度。

水平钢筋的分布密度要求根据具体结构及其所处的工程环境进行调整。

通常，水平钢筋分布密度规范为每平方米纵向和横向分别不小于0.1%的截面积，但根据设计需求，必要时分布密度可以增加。

2.垂直钢筋垂直钢筋是沿着混凝土结构纵向或横向安装的钢筋，主要用于承受构件之间的剪力和支撑曲梁等。

垂直钢筋还可以用于控制裂缝的宽度和数量。

垂直钢筋的分布密度主要取决于紧密度和结构要求。

3.弯曲钢筋弯曲钢筋是在混凝土结构中折叠成弯曲状态使用的钢筋。

它主要用于保持结构的几何形状，在混凝土中承受局部荷载，增强混凝土结构的抗震性能。

弯曲钢筋的分布规律主要取决于工程设计及其结构要求，以及钢筋在混凝土中的弯曲半径等参数。

二、保护层厚度保护层是指钢筋与混凝土间的混凝土表层。

它是起到保护作用的一层，能够防止钢筋受到外部环境的侵蚀和误伤，延长混凝土结构的使用寿命。

混凝土结构的保护层厚度需要根据结构要求和环境条件进行评估。

一般情况下，保护层厚度应不小于混凝土表层暴露面积以外的钢筋直径的总和。

根据规范，混凝土结构的保护层厚度应不小于20mm。

在建筑工程中，保护层厚度是一个非常重要的设计参数。

因此，在工程进入施工阶段后，需要通过测量来确保保护层的设计厚度是否达到规范要求。

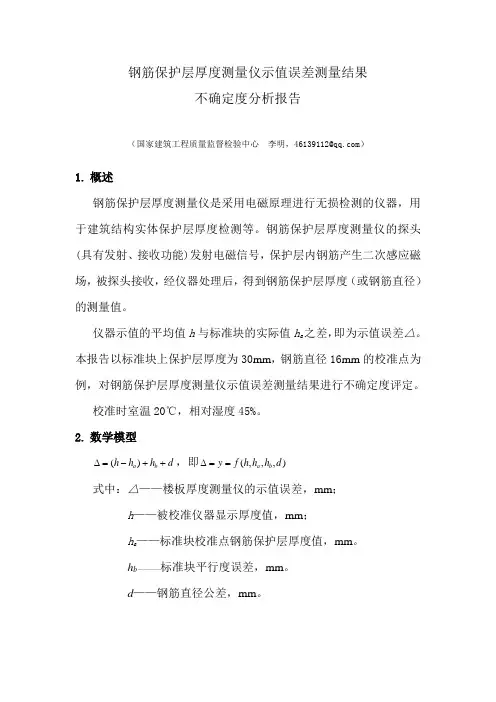

钢筋保护层厚度测量仪示值误差测量结果不确定度分析报告（国家建筑工程质量监督检验中心 李明，***************）1. 概述钢筋保护层厚度测量仪是采用电磁原理进行无损检测的仪器，用于建筑结构实体保护层厚度检测等。

钢筋保护层厚度测量仪的探头(具有发射、接收功能)发射电磁信号，保护层内钢筋产生二次感应磁场，被探头接收，经仪器处理后，得到钢筋保护层厚度（或钢筋直径）的测量值。

仪器示值的平均值h 与标准块的实际值h a 之差，即为示值误差△。

本报告以标准块上保护层厚度为30mm ，钢筋直径16mm 的校准点为例，对钢筋保护层厚度测量仪示值误差测量结果进行不确定度评定。

校准时室温20℃，相对湿度45%。

2. 数学模型d h h h b a ++-=∆)(，即),,,(d h h h f y b a ==∆式中：△——楼板厚度测量仪的示值误差，mm ； h ——被校准仪器显示厚度值，mm ；h a ——标准块校准点钢筋保护层厚度值，mm 。

h b ————标准块平行度误差，mm 。

d ——钢筋直径公差，mm 。

3．灵敏系数ii x f c ∂∂=3.1.仪器示值度数h 的灵敏系数：1=h c ；3.2.标准块校准点钢筋保护层厚度值h a 的灵敏系数：1-=ah c ；3.3.平行度误差h b 的灵敏系数：1=bh c ；3.4.钢筋直径误差d 的灵敏系数：1=d c 。

4．每个分量的标准不确定度)(i x u4.1．仪器屏幕显示度数h 落在误差范围内为均匀分布，3=k ，则仪器屏幕显示的标准不确定度（按B 类方法计算）15.132)(===k a h u B mm 。

a 为半宽度，依据仪器说明书：)(21-+-=a a a =2mm 。

4.2．标准块校准点钢筋保护层厚度值h a 为均匀分布，3=k ，其标准不确定度（按B 类方法计算）17.033.0)(===k a h u a B mm 。

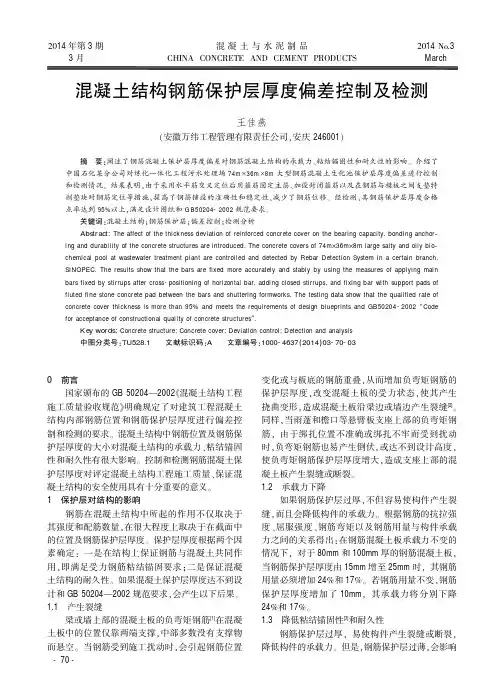

0前言国家颁布的GB 50204—2002《混凝土结构工程施工质量验收规范》明确规定了对建筑工程混凝土结构内部钢筋位置和钢筋保护层厚度进行偏差控制和检测的要求。

混凝土结构中钢筋位置及钢筋保护层厚度的大小对混凝土结构的承载力、粘结锚固性和耐久性有很大影响。

控制和检测钢筋混凝土保护层厚度对评定混凝土结构工程施工质量、保证混凝土结构的安全使用具有十分重要的意义。

1保护层对结构的影响钢筋在混凝土结构中所起的作用不仅取决于其强度和配筋数量,在很大程度上取决于在截面中的位置及钢筋保护层厚度。

保护层厚度根据两个因素确定:一是在结构上保证钢筋与混凝土共同作用,即满足受力钢筋粘结锚固要求;二是保证混凝土结构的耐久性。

如果混凝土保护层厚度达不到设计和GB 50204—2002规范要求,会产生以下后果。

1.1产生裂缝梁或墙上部的混凝土板的负弯矩钢筋[1]在混凝土板中的位置仅靠两端支撑,中部多数没有支撑物而悬空。

当钢筋受到施工扰动时,会引起钢筋位置变化或与板底的钢筋重叠,从而增加负弯矩钢筋的保护层厚度,改变混凝土板的受力状态,使其产生挠曲变形,造成混凝土板沿梁边或墙边产生裂缝[2]。

同样,当雨蓬和檐口等悬臂板支座上部的负弯矩钢筋,由于绑扎位置不准确或绑扎不牢而受到扰动时,负弯矩钢筋也易产生倒伏,或达不到设计高度,使负弯矩钢筋保护层厚度增大,造成支座上部的混凝土板产生裂缝或断裂。

1.2承载力下降如果钢筋保护层过厚,不但容易使构件产生裂缝,而且会降低构件的承载力。

根据钢筋的抗拉强度、屈服强度、钢筋弯矩以及钢筋用量与构件承载力之间的关系得出:在钢筋混凝土板承载力不变的情况下,对于80mm 和100mm 厚的钢筋混凝土板,当钢筋保护层厚度由15mm 增至25mm 时,其钢筋用量必须增加24%和17%。

若钢筋用量不变,钢筋保护层厚度增加了10mm ,其承载力将分别下降24%和17%。

1.3降低粘结锚固性[3]和耐久性钢筋保护层过厚,易使构件产生裂缝或断裂,降低构件的承载力。

钢筋混凝土结构实体检验中钢筋保护层厚度的检测山东华企桥涵建筑工程有限公司，山东济南 250014摘要：为了提升建筑工程质量，就要确保钢筋混凝土结构的受力性和牢固性良好，而影响其性能的主要因素就是钢筋保护层的厚度。

在传统的工程验收时并不能严格按照规定要求进行质量把关，导致钢筋出现问题，但是在混凝土结构的实体检验中，则保证了钢筋的质量和保护层的标准厚度。

本文通过对钢筋保护层厚度检测工作重要性的分析，研究了钢筋混凝土结构实体检验中钢筋保护层厚度的具体检测方法。

关键词：混凝土；钢筋保护层厚度；结构实体因为时代和社会的发展，建筑行业也在不断的进步，所以人们对建设工程的品质提出了更高的要求。

钢筋混凝土结构是最近一直备受重视且被普及使用的优质结构。

对于这种结构而言，其保护层的厚度将会对其承重能力和持久性产生较大影响，因此必须对防护层的厚度进行精准的检验和测量，为建筑物的稳定性提供基础保障。

1.钢筋混凝土结构实体检验中钢筋保护层厚度检测的重要性钢筋工程是施工质量控制中最为重要的一项，一般是作为隐秘性工作来进行。

然而，由于混凝土工程较为复杂，使其在施工时可能会改变钢筋的原有质量。

例如在混凝土进行搅拌、振动、捣实、浇筑时，只要其中任一环节出现差错，就会导致钢筋质量出现问题。

如施工时混凝土浇筑不标准，使得下部钢筋出现移动，从而影响了整体的工程质量。

据此，在实际施工时，为了防止出现质量问题，要对结构实体的钢筋保护层进行认真、严格的检测。

对于钢筋混凝土实体来说，钢筋保护层的作用体现在：首先，钢筋保护层可以为钢筋抵抗外在因素的伤害，隔绝了外界的活性物质，能够有效防止钢筋发生锈蚀现象，同时还能起到很好的加固作用，不仅可以维持混凝土结构的稳定，实现应力在混凝土中的均匀传输，提高其抗拉强度，还可以减少钢筋损坏，从而保证其性能优良，延长建筑寿命。

其次，在混凝土结构中，如果钢筋保护层的厚度达不到相应的标准，其建筑构件的承重能力就会下降，导致建筑会出现坍塌的可能。

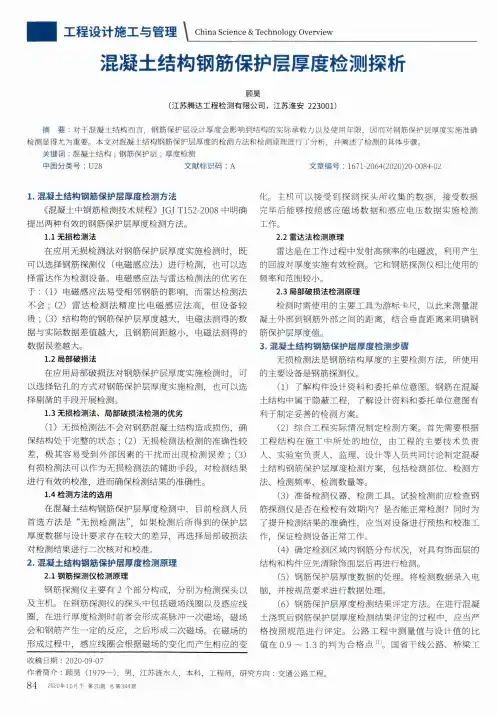

混凝土结构钢筋保护层厚度检测探析I工程设计施工与管理V China Science & Technology Overview顾昊(江苏腾达工程检测有限公司，江苏淮安223001)摘要：对于混凝土结构而言，钢筋保护层设计厚度会影响到结构的实际承载力以及使用年限，因而对钢筋保护层厚度实施准确 检测显得尤为重要。

本文对混凝土结构钢筋保护层厚度的检测方法和检测原理进行了分析，并阐述了检测的具体步骤。

关键词：混凝土结构；钢筋保护层；厚度检测中图分类号：U28 文献标识码：A文章编号：1671-2064(2020)20-0084-021. 混凝土结构钢筋保护层厚度检测方法《混凝土中钢筋检测技术规程》JGJ T152-2008中明确 提出两种有效的钢筋保护层厚度检测方法。

1.1无损检测法在应用无损检测法对钢筋保护层厚度实施检测时，既 可以选择钢筋探测仪（电磁感应法）进行检测，也可以选 择雷达作为检测设备。

电磁感应法与雷达检测法的优劣在 于：（1)电磁感应法易受相邻钢筋的影响，而雷达检测法 不会；（2)雷达检测法精度比电磁感应法高，但设备较 贵；（3)结构物的钢筋保护层厚度越大，电磁法测得的数 据与实际数据差值越大，且钢筋间距越小，电磁法测得的 数据误差越大。

1.2局部破损法在应用局部破损法对钢筋保护层厚度实施检测时，可 以选择钻孔的方式对钢筋保护层厚度实施检测，也可以选 择剔凿的手段开展检测。

1.3无损检测法、局部破损法检测的优劣(1)无损检测法不会对钢筋混凝土结构造成损伤，确 保结构处于完整的状态；（2)无损检测法检测的准确性较 差，极其容易受到外部因素的干扰而出现检测误差；（3) 有损检测法可以作为无损检测法的辅助手段，对检测结果 进行有效的校准，进而确保检测结果的准确性。

1.4检测方法的选用在混凝土结构钢筋保护层厚度检测中，目前检测人员 首选方法是“无损检测法”，如果检测后所得到的保护层 厚度数据与设计要求存在较大的差异，再选择局部破损法 对检测结果进行二次核对和校准。

钢筋位置及保护层厚度检测实验报告实验目的：本实验旨在通过使用不同方法对钢筋位置及保护层厚度进行检测，评估这些方法的准确性和适用性，从而为工程施工提供可靠的数据支持。

1. 引言钢筋在建筑工程中起着至关重要的作用，它们是混凝土结构中的主要骨架。

而钢筋的位置和保护层厚度的准确性对于建筑结构的稳定性和安全性至关重要。

在施工前和施工过程中对钢筋位置和保护层厚度进行准确检测是非常必要的。

2. 实验方法- 方法一：钢筋探头法本方法使用专门设计的钢筋探头，通过接触式检测来确定钢筋的位置和保护层厚度。

实验中，钢筋探头被放置在被测点上，并通过测量仪器来获取数据。

根据仪器的测量结果，可以确定钢筋位置和保护层厚度的情况。

- 方法二：非接触式超声波法这种方法使用超声波技术来检测钢筋的位置和保护层厚度。

实验中，超声波发射器将声波传递到被测结构中，然后通过接收器接收反射的声波信号。

根据声波信号的返回时间和强度，可以确定钢筋位置和保护层厚度的信息。

- 方法三：地质雷达法地质雷达法利用雷达技术来检测钢筋位置和保护层厚度。

雷达发射器发射电磁波，然后通过接收器接收它们的反射波。

根据反射波的时间和强度，可以确定钢筋位置和保护层厚度。

3. 实验结果与讨论根据实验数据和分析，我们得出以下结论：- 在实验中，钢筋探头法和非接触式超声波法都能够准确测量钢筋位置和保护层厚度。

这两种方法具有较高的准确性和适用性，并且比较容易操作。

- 地质雷达法在钢筋位置检测方面表现一般，其精确度受到被测结构材质和混凝土密度的影响，不如前两种方法准确可靠。

4. 总结与展望本实验通过三种不同的方法对钢筋位置和保护层厚度进行检测。

根据实验结果，钢筋探头法和非接触式超声波法是最为可行和准确的方法。

这些方法具有广泛的应用前景，可以在建筑工程中得到有效的应用和推广。

需要注意的是，每种方法都有其局限性和适用范围。

在实际应用中，需要根据具体情况选择最适合的方法，并结合其他检测手段以确保准确性。

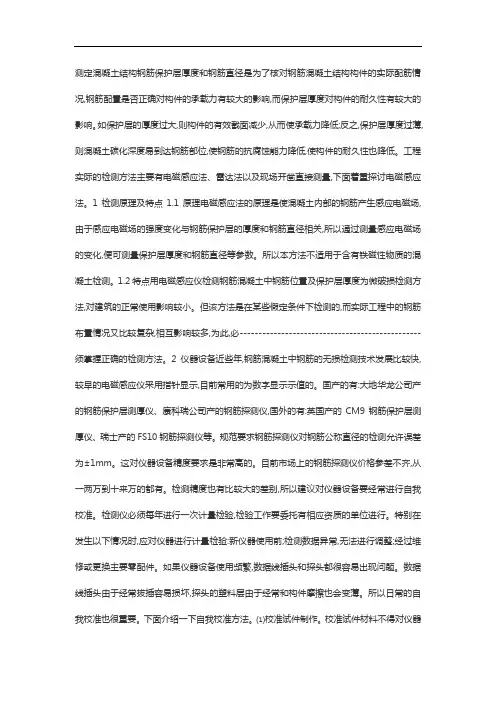

测定混凝土结构钢筋保护层厚度和钢筋直径是为了核对钢筋混凝土结构构件的实际配筋情况,钢筋配置是否正确对构件的承载力有较大的影响,而保护层厚度对构件的耐久性有较大的影响。

如保护层的厚度过大,则构件的有效截面减少,从而使承载力降低;反之,保护层厚度过薄,则混凝土碳化深度易到达钢筋部位,使钢筋的抗腐蚀能力降低,使构件的耐久性也降低。

工程实际的检测方法主要有电磁感应法、雷达法以及现场开凿直接测量,下面着重探讨电磁感应法。

1检测原理及特点1.1原理电磁感应法的原理是使混凝土内部的钢筋产生感应电磁场,由于感应电磁场的强度变化与钢筋保护层的厚度和钢筋直径相关,所以通过测量感应电磁场的变化,便可测量保护层厚度和钢筋直径等参数。

所以本方法不适用于含有铁磁性物质的混凝土检测。

1.2特点用电磁感应仪检测钢筋混凝土中钢筋位置及保护层厚度为微破损检测方法,对建筑的正常使用影响较小。

但该方法是在某些假定条件下检测的,而实际工程中的钢筋布置情况又比较复杂,相互影响较多,为此,必------------------------------------------------须掌握正确的检测方法。

2仪器设备近些年,钢筋混凝土中钢筋的无损检测技术发展比较快,较早的电磁感应仪采用指针显示,目前常用的为数字显示示值的。

国产的有:大地华龙公司产的钢筋保护层测厚仪、康科瑞公司产的钢筋探测仪,国外的有:英国产的CM9钢筋保护层测厚仪、瑞士产的FS10钢筋探测仪等。

规范要求钢筋探测仪对钢筋公称直径的检测允许误差为±1mm。

这对仪器设备精度要求是非常高的。

目前市场上的钢筋探测仪价格参差不齐,从一两万到十来万的都有。

检测精度也有比较大的差别,所以建议对仪器设备要经常进行自我校准。

检测仪必须每年进行一次计量检验,检验工作要委托有相应资质的单位进行。

特别在发生以下情况时,应对仪器进行计量检验:新仪器使用前;检测数据异常,无法进行调整;经过维修或更换主要零配件。

第三章构件实体检测3.1 钢筋保护层厚度检测3.1.1 检测方法钢筋保护层厚度采用电磁检测方法进行无损检测，检测钢筋保护层厚度时，需确定被测构件中钢筋的大致位置、走向和直径。

测试区选择表面比较光滑的区域，以便提高检测精度。

3.1.2 检测结果根据《公路桥梁承载能力检测评定规程》（JTG/T J21-2011），检测构件的钢筋保护层厚度平均值 D n应按式（ 3-1）计算：n DniD n = i 1n式中： D ni——钢筋保护层厚度实测值，精确至0.1mm；n——测点数。

检测构件的钢筋保护层厚度特征值D ne应按式（ 3-2）计算。

D ne = D n - K P S D式中： S D——钢筋保护层厚度实测值标准差，精确至0.1mm；n(D ni )2n(D n )2S D =i 1n1式（ 3-1）式（ 3-2）K P——判定系数，按表3-1 取用。

表 3-1钢筋保护层厚度判定系数n10~1516~24≥ 25K P 1.695 1.645 1.595应根据检测构件的钢筋保护层厚度特征值D ne与设计值 D nd的比值，按表 3-2的规定确定钢筋保护层厚度评定标度。

表 3-2钢筋保护层厚度评定标准特征值 /设计值对结构钢筋耐久性的影响评定标度D ne/D nd＞ 0.95影响不显著1（0.85,0.95]有轻度影响2（0.70,0.85]有影响3（0.55,0.70]有较大影响4≤ 0.55钢筋易失去碱性保护，发生锈蚀5常洪桥钢筋保护层厚度测试数据及评定结果见表3-3。

表 3-3钢筋保护层厚度检测结果及评定实测值（ mm）D n Dnd SDne检测位置钢筋种类K P D ne/D nd评定12345678910（ mm）（ mm）（ mm）（ mm）363639373638393637351#跨梁底板纵向钢筋353438383839343633373735 1.595 1.81340.971 39393838383836383335323333323337313236320#墩台侧面竖向钢筋343237333533323434373435 1.595 2.07310.892 30353336353636303734303535353235303433311#墩台侧面竖向钢筋353130313235353431313335 1.595 1.84300.862 32333233343535303333根据常洪桥设计图纸，主梁底板与墩台保护层厚度为35mm。

混凝土结构中钢筋保护层厚度的检验【内容提要】主要介绍了结构验收中钢筋保护层厚度检测这一实体检验项目，包括钢筋保护层厚度检测的意义、检验方法及检验过程中的问题【关键词】混凝土结构；实体检验；钢筋保护层；规范为适应建筑业向市场经济过渡，修订后的《混凝土结构工程施工质量验收规范》GB50204-2002(以下简称《规范》)淡化了施工技术、管理、方法、操作等内容而强调检查验收，以“强化验收”来保证工程质量。

其重要措施之一就是增加了结构实体检验这一检查层次。

混凝土结构的功能是承载受力，但实体检验不可能通过加载试验来实现。

因此选定了两项检查内容：结构实体混凝土强度及钢筋保护层厚度。

1.钢筋保护层厚度检测的意义1.1钢筋实体检验项目的选择对结构实体检验项目，混凝土和钢筋各一项。

由于钢筋是工厂化产品，均质性很好，在原材料阶段进行过的试验检验已有足够的代表性，再从结构中取样检验的必要性不大。

而且这种取样要剔凿混凝土，在结构中截取钢筋试样，然后补强，不仅操作太麻烦，而且伤害结构，因此不可行。

但是混凝土结构中钢筋的位置很大程度上与施工质量有关，而且又对构件（尤其是受弯构件）的结构性能造成重大的影响。

我国混凝土结构施工时钢筋移位是常见的通病，由此而引起的质量缺陷不少，甚至发生安全事故。

因此《规范》规定控制“钢筋移位”作为实体检验的项目。

1.2 隐蔽工程验收的缺陷我国传统钢筋分项工程的验收均以隐蔽工程验收作为综合性的最后一道检验。

因为在浇筑混凝土、全部钢筋被隐蔽后，对钢筋的检查已不可能了。

这种做法存在缺陷，因为在混凝土浇筑、振捣过程中，钢筋有可能受施工干扰而移位。

在我国最常见的就是上部负弯矩钢筋因踩踏而下沉，造成有效高度不足，从而降低抗弯承载力及裂缝控制性能及刚度。

并且在实际工程中这种现象屡屡发生，已成为通病。

因此，以隐蔽工程验收作为钢筋施工验收的最后一道关口是不严密的。

1.3钢筋移位引起的质量问题钢筋移位的直接反映是混凝土保护层厚度的变化。

混凝土钢筋保护层厚度检测方法与标准一、背景介绍混凝土结构是现代建筑中常用的结构之一，混凝土钢筋保护层的厚度是保证混凝土结构强度和耐久性的重要因素。

因此，对混凝土钢筋保护层厚度的检测和评估显得尤为重要。

二、混凝土钢筋保护层厚度检测方法1. 磁性法磁性法是目前应用比较广泛的一种测量混凝土钢筋保护层厚度的方法。

该方法利用磁力线在混凝土中的传播规律，通过磁场感应原理测量出混凝土中钢筋的位置和厚度。

具体操作步骤如下：(1) 在待测混凝土表面涂抹导电液体。

(2) 将测量探头放置在涂有导电液体的混凝土表面上。

(3) 开始测量，通过磁感应原理，探头会发出磁场，钢筋会对磁场产生干扰，通过对干扰的分析，可以得到钢筋的位置和厚度。

优点：该方法精度高、操作简单、速度快。

缺点：需要涂抹导电液体，有一定的污染性。

2. 超声波法超声波法是利用超声波在材料中传播的速度和反射特性来测量混凝土钢筋保护层厚度的方法。

将超声波传感器放置在混凝土表面上，通过发射和接收超声波信号，测量钢筋的位置和厚度。

具体操作步骤如下：(1) 将超声波传感器放置在待测的混凝土表面上。

(2) 发射超声波信号。

(3) 接收超声波信号，通过分析超声波信号的反射情况，可以得到钢筋的位置和厚度。

优点：该方法精度高、不需要涂抹导电液体，不会对环境造成污染。

缺点：该方法对混凝土的材料性质要求较高。

三、混凝土钢筋保护层厚度检测标准1. GB/T 50315-2010《混凝土结构工程验收规范》GB/T 50315-2010《混凝土结构工程验收规范》是国家有关部门颁布的混凝土结构验收标准，其中包括混凝土钢筋保护层厚度的检测和评估方法。

该标准要求混凝土钢筋保护层厚度应符合设计要求，检测时应采用磁性法、超声波法等检测方法进行，测量结果应符合设计要求，并且应对不合格情况进行处理。

2. JGJ/T 152-2008《建筑混凝土结构工程验收标准》JGJ/T 152-2008《建筑混凝土结构工程验收标准》是建筑行业颁布的混凝土工程验收标准，其中包括混凝土钢筋保护层厚度的检测和评估方法。

钢筋保护层厚度检测方案一、背景介绍钢筋保护层是指混凝土结构中钢筋与外界环境之间的一层保护层，它的作用是保护钢筋不被氧化和腐蚀，确保混凝土结构的安全和稳定。

因此，合理的钢筋保护层厚度是确保混凝土结构质量的重要保证。

本文旨在探讨一种钢筋保护层厚度检测方案，以提高工程质量和安全性。

二、检测目的和意义钢筋保护层厚度的检测旨在验证实际的保护层厚度是否符合设计要求，确保钢筋能够得到充分的保护。

合格的保护层厚度可保证钢筋不受到外界侵蚀而导致氧化和腐蚀，从而延长混凝土结构的使用寿命。

通过定期检测保护层厚度，我们可以及时发现问题并采取修复和维护措施，从而避免严重的安全事故发生。

三、检测方法常见的钢筋保护层厚度检测方法包括无损检测法和破坏性检测法。

无损检测法主要包括超声波检测和电磁感应法。

超声波检测是利用超声波在材料中传播的特性来确定保护层厚度的方法。

电磁感应法则是通过测量感应线圈感应的信号来确定保护层厚度。

这两种方法适用于不同类型和规模的混凝土结构，可以提供准确和可靠的保护层厚度数据。

四、检测设备和仪器实施钢筋保护层厚度检测所需的设备和仪器主要包括超声波测厚仪、电磁感应测厚仪和数据采集系统。

超声波测厚仪能够通过超声波测量保护层的厚度，并能够将数据准确记录。

电磁感应测厚仪则主要通过感应线圈来检测保护层的厚度。

数据采集系统用于记录和分析检测到的数据，提供后续的处理和报告生成。

五、检测步骤1.准备阶段：确定检测区域，移除阻挡物，保证检测点表面干燥和平整。

2.超声波检测：将超声波测厚仪放置在检测点上，进行超声波测量，并将数据记录。

3.电磁感应检测：将电磁感应测厚仪靠近检测点，通过感应线圈进行测量，并将数据记录下来。

4.数据处理：对采集到的数据进行整理和分析，计算得出保护层厚度的平均值和标准差。

5.报告生成：根据数据分析结果，生成检测报告，并记录问题和建议的修复和维护措施。

六、注意事项1.在钢筋保护层厚度检测过程中，需要确保检测设备和仪器的准确性和精度。

7 混凝土中钢筋分布及保护层厚度的检测与评定7．1 适用范围7．1．1 本方法主要介绍了估测钢筋位置、深度和尺寸的电磁检测仪器工作原理，规定仪器的使用方法和评定标准的应用方法。

7．1．2 检测针对主要承重构件或承重构件的主要受力部位，或钢筋锈蚀电位测试结果表明钢筋可能锈蚀活化的部位，以及根据结构检算及其他检测需要确定的部位。

7．2 应用7．2．1 用于估测混凝土卟，钢筋的位置、深度和尺寸。

7．2．2 在无资料或其他原因需要对结构进行调查的情况下。

7，2．3 进行其他测试之前需要避开钢筋进行的测试。

7．2．4 本项调查与检测丁作应由有经验的、从事结构检测的工程师或技术专家检测并解释，除了混凝土中钢筋分布及保护层厚度检测以外，根据需要有必要结合其他项目，如锈蚀电位、氯离子含量、碳化深度和混凝土电阻率等，以综合评定混凝上中钢筋锈蚀活动及其对结构使用寿命的影响。

7．3 检测方法及原理7．3．1 检测方法：采用电磁法无损检测方法确定钢筋位置，辅以现场修正确定保护层厚度，估测钢筋直径，量测值准确至毫米。

7．3．2 仪器探头产生一个电磁场，当某条钢筋或其他金属物体位于这个电磁场内时，会引起这个电磁场磁力线的改变，造成局部电磁场强度的变化。

电磁场强度的变化和金属物大小与探头距离存在一定对应关系，如果把特定尺小的钢筋和所要调查的材料进行适当标定，通过探头测量并由仪表显示出来这种对应关系，即叮估测混凝土中钢筋位置、深度和尺寸。

7．4 仪器7．4．1 检测仪器一般包含探头、仪表和连接导线，仪表可进行模拟或数字的指示输出，较先进的仪表还具有图形显示功能，仪器可用电池或外接电源供电。

7．4．2 钢筋保护层测试仪的技术要求(1)钢筋保护层测试仪应通过技术鉴定，必须具有产品合格证。

(2)仪器的保护层测量范围应大于120mm。

(3)仪器的准确度应满足：第39页①0～60mm，±1mm。

②60～120mm，±3mm。
