结构混凝土实体钢筋保护层厚度检测报告

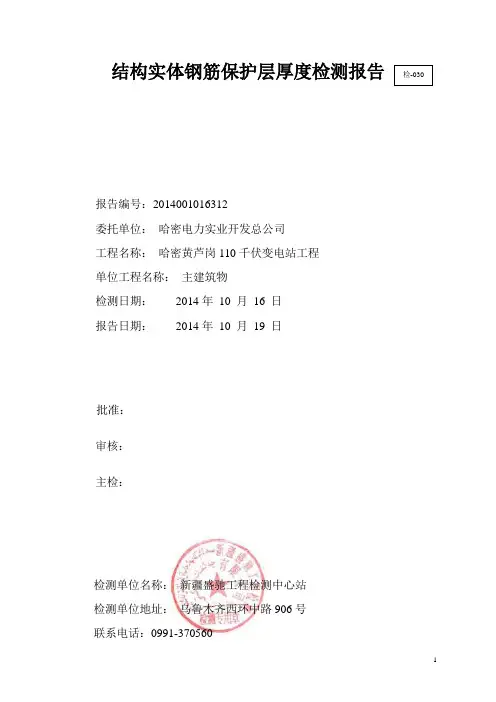

结构实体钢筋保护层厚度检测报告检-030报告编号：2014001016312委托单位：哈密电力实业开发总公司工程名称：哈密黄芦岗110千伏变电站工程单位工程名称：主建筑物检测日期：2014年10 月16 日报告日期：2014年10 月19 日批准：审核：主检：检测单位名称：新疆盛驰工程检测中心站检测单位地址：乌鲁木齐西环中路906号联系电话：0991-370560结构实体钢筋保护层厚度检测报告一、任务来源受哈密电力实业开发总公司委托，我中心于2014年10月16日对主建筑物梁、板结构实体钢筋保护层厚度进行检测。

二、检测依据《混凝土结构工程施工质量验收规范》GB50204-2002、设计要求。

三、检测所用设备设备名称：一体式钢筋扫描仪型号：HC-GY16T 检定证书编号：GO 字1400181四、检测方法检测构件由建设单位、施工单位哈密电力实业开发总公司（委托人钱栋华）及监理单位新疆康赛电力工程监理有限公司（见证人康平英）共同商定，对主建筑物梁、板随机抽取框架5根梁进行检测，对板随机抽5个区进行检测。

五、检测结果结构实体钢筋保护层厚度检测结果：梁见附表1，板见附表2。

梁类结构实体钢筋保护层厚度检测结果构件编号结构部位及名称钢筋直径（mm）保护层厚度设计值（mm）（允许偏差：+ mm； - mm）1 主建筑物框架梁20 20序号 1 2 3测试值19 21 202 主建筑物框架梁16 20序号 1 2 3测试值20 20 213 主建筑物框架梁22 20序号 1 2 3测试值21 20 194 主建筑物框架柱25 20序号 1 2 3测试值21 21 225 主建筑物框架柱22 20序号 1 2 3测试值23 19 20序号测试值序号测试值序号测试值序号测试值依据标准《混凝土结构工程施工质量验收规范》(GB50204-2002)结论合格备注一、本报告局部复印无效；二、复印件不加盖试验专用章无效。

板类结构实体钢筋保护层厚度检测结果构件编号结构部位及名称钢筋直径（mm）保护层厚度设计值（mm）（允许偏差：+ mm； - mm）1 主建筑物板10 15序号 1 2 3测试值15 13 152 主建筑物板10 15序号 1 2 3测试值15 13 143 主建筑物板10 15序号 1 2 3测试值14 14 15依据标准《混凝土结构工程施工质量验收规范》(GB50204-2002)结论合格备注一、本报告局部复印无效；二、复印件不加盖试验专用章无效。

钢筋保护层厚度及钢筋位置检测报告一、工程概况本次检测的工程名称是XX工程，位于XX市XX区XX路XX号。

该工程为钢筋混凝土结构，设计使用年限为XX年。

建设单位为XX公司，施工单位为XX建筑公司，监理单位为XX监理公司。

二、检测目的本次检测的目的是为了确保钢筋混凝土结构的安全性和耐久性。

通过对钢筋保护层厚度及钢筋位置的检测，可以有效地评估结构的安全性能和使用寿命。

三、检测方法及设备本次检测采用无损检测方法，使用钢筋扫描仪和混凝土强度检测仪等设备进行检测。

钢筋扫描仪可以检测出钢筋的位置和直径，混凝土强度检测仪可以检测出混凝土的强度和保护层厚度。

四、检测结果及分析1.钢筋保护层厚度检测结果通过对该工程的结构构件进行抽样检测，发现大部分钢筋保护层厚度符合设计要求。

但是，在某些部位存在保护层厚度不足的问题。

其中，柱子的保护层厚度最小值为X毫米，平均值为X毫米；梁的保护层厚度最小值为X毫米，平均值为X毫米。

根据规范要求，保护层厚度不应小于X毫米，因此这些部位的钢筋保护层厚度略显不足。

2.钢筋位置检测结果通过对该工程的结构构件进行抽样检测，发现大部分钢筋位置符合设计要求。

但是，在某些部位存在钢筋位置偏移的问题。

其中，柱子的钢筋最大偏移量为X毫米，平均偏移量为X毫米；梁的钢筋最大偏移量为X毫米，平均偏移量为X毫米。

根据规范要求，钢筋位置的偏移不应大于X毫米，因此这些部位的钢筋位置需要加以调整。

五、建议措施根据本次检测结果，提出以下建议措施：1.对于保护层厚度不足的部位，应采取增加保护层厚度的措施。

具体方法包括在钢筋表面涂抹水泥砂浆或采用其他有效的加固措施。

2.对于钢筋位置偏移的部位，应采取调整钢筋位置的措施。

具体方法包括在钢筋根部增加支撑或采用其他有效的固定措施。

3.在施工过程中，应加强对钢筋混凝土结构的质量控制，确保各项指标符合规范要求。

同时，应加强混凝土的养护工作，防止出现裂缝等质量问题。

4.在今后的工程中，应加强对类似工程的监督和管理力度，确保类似问题不再发生。

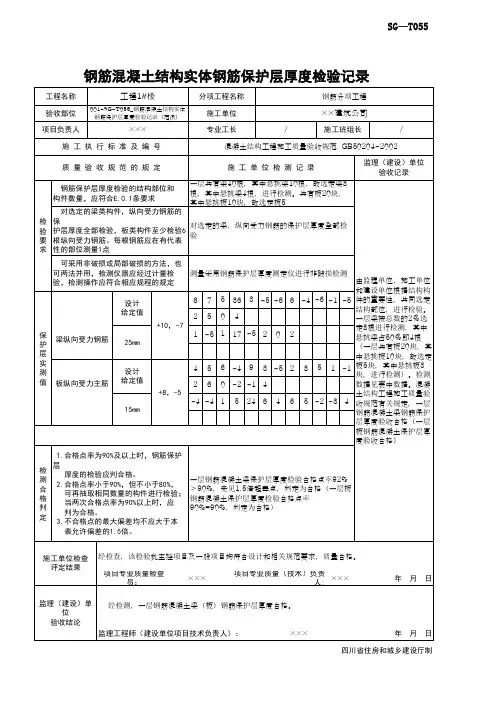

结构混凝土实体钢筋保护层厚度检测报告
检测单位：(盖章) 批准：审核：检测：年月日
混凝土芯样检测报告
工程名称：编号：
混凝土回弹检测报告
工程名称：编号：
检测单位：(盖章) 批准：审核：检测：年月日
现浇混凝土楼板厚度检测报告
工程名称：编号：
检测单位：(盖章) 批准：审核：检测：年月日
现浇结构楼层标高检测报告
工程名称：编号：
检测单位：(盖章) 批准：审核：检测：年月日
现浇结构轴线位置检测报告
工程名称：编号：
植筋抗拉拔检测报告
工程名称：编号：
检测单位：(盖章) 批准：审核：检测：年月日。

结构实体检测报告文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-报告编号：169XXX建筑工程检测有限公司检测报告工程（产品）名称： XXX委托单位： XXX检测类别： XXX签发日期：年月日批准：审核：检测：XXX筑工程检测有限公司受XXX集团有限责任公司的委托(委托编号：RS/WT-ZT-00411)，对办公楼基础、地下室、C楼一至四层，A副楼一至四层的工程质量进行检测，检测项目有混凝土强度检测和钢筋保护层厚度检测。

接受委托后，我单位组织有关技术人员，依据国家现行有关规范、标准的规定，于2012年11月12日进入现场进行检测。

经检测人员现场检测及对检测数据的整理计算，得出检测结论，并编制本报告。

一、工程情况调查1、工程概况本工程为办公楼，地下两层，地上主楼24层，副楼20层，裙楼4层，总建筑面积86614.22m2，结构型式为框架剪力墙结构，基础类型为桩筏板基础。

受力钢筋保护层设计厚度：与土壤接触的构件，露天构件，水箱，室内卫生间及消防水池为2b类；其他为一类。

混凝土设计强度等级见表1。

表1混凝土设计强度等级2、参建单位建设单位：XXX；设计单位：XXX；监理单位：XXX；施工单位：XXX。

二、检测依据1. 该工程的设计图纸、设计文件及有关资料；2. 《XXX市城乡建设委员会关于进一步加强XXX市建筑工程主体结构检测管理的通知》【2010】174号；3.《混凝土结构工程施工质量验收规范》GB 50204-2002（2011版）；4.《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011；5.《建筑结构检测技术标准》GB/T50344-2004；6.《建筑工程施工质量验收规范》GB50300-2001；7.《回弹法检测商品混凝土抗压强度技术规程》DBJ/T23-2011；8.《混凝土中钢筋检测技术规程》JGJ/T152-2008。

三、检测仪器所用仪器均经计量检定部门检定，在正常使用有效期内，检测环境正常，检测前后仪器性能良好，检测仪器汇总见表2。

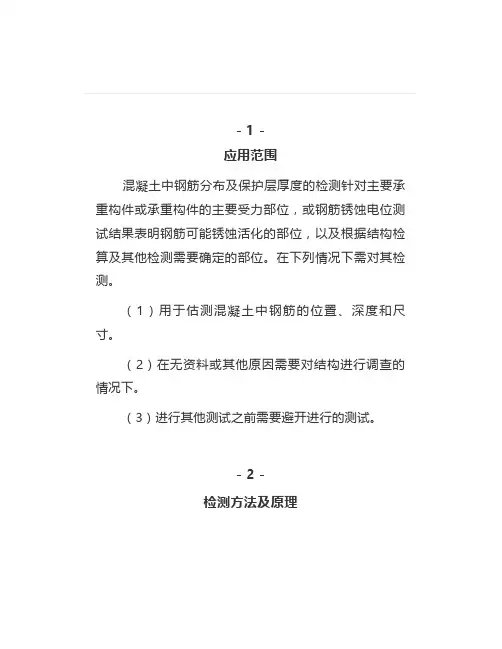

- 1 -应用范围混凝土中钢筋分布及保护层厚度的检测针对主要承重构件或承重构件的主要受力部位，或钢筋锈蚀电位测试结果表明钢筋可能锈蚀活化的部位，以及根据结构检算及其他检测需要确定的部位。

在下列情况下需对其检测。

（1）用于估测混凝土中钢筋的位置、深度和尺寸。

（2）在无资料或其他原因需要对结构进行调查的情况下。

（3）进行其他测试之前需要避开进行的测试。

- 2 -检测方法及原理（1）检测方法：采用电磁法无损检测方法确定钢筋位置，辅以现场修正确定保护层厚度，估测钢筋直径，量测值准确到mm。

（2）检测原理：仪器探头产生一个电磁场，当某条钢筋或其他金属物体位于这个电磁场内时，会引起这个电磁场磁力线的改变，造成局部电磁场强度的变化。

电磁场强度的变化和金属物大小与探头距离存在一定的对应关系。

如果把特定尺寸的钢筋和所要调查的材料进行适当标定，通过探头测量并由仪表显示出来这种对应关系，即可估测混凝土中钢筋位置、深度和尺寸。

- 3 -钢筋保护层测试仪的技术要求钢筋保护层测试仪一般包括探头、仪表和连接导线，仪表可进行模拟或数字的指示输出，较先进的仪表还具有图形显示功能，仪器可用电池或外接电源供电。

（1）钢筋保护层测试仪应通过技术鉴定，必须具有产品合格证。

（2）仪器的保护层测量范围应大于120mm。

（3）仪器的准确度应满足：1）0~60mm，±1mm。

2）60~120mm，±3mm。

3）＞120mm，±10%（4）适用的钢筋至今范围应为Φ6~Φ50，并不少于符合有关钢筋直径系列规定的12个档次。

（5）仪器应具有在未知保护层厚度的情况下，测量钢筋直径的功能。

（6）仪器应能适用于温度0~40℃，相对湿度≤85%，无强磁场干扰的环境条件。

（7）仪器工作时应为直流供电，连续正常工作时间不少于6h。

- 4 -仪器的标定（1）保护层厚度仪使用期间的标定校准，应使用专用的标定块。

当测量标定块所给定的保护层厚度时，测读值应在仪器准确度范围之内。

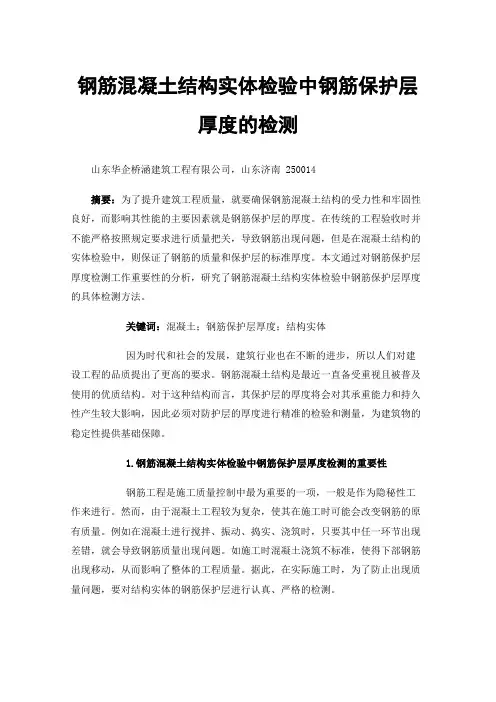

钢筋混凝土结构实体检验中钢筋保护层厚度的检测山东华企桥涵建筑工程有限公司，山东济南 250014摘要：为了提升建筑工程质量，就要确保钢筋混凝土结构的受力性和牢固性良好，而影响其性能的主要因素就是钢筋保护层的厚度。

在传统的工程验收时并不能严格按照规定要求进行质量把关，导致钢筋出现问题，但是在混凝土结构的实体检验中，则保证了钢筋的质量和保护层的标准厚度。

本文通过对钢筋保护层厚度检测工作重要性的分析，研究了钢筋混凝土结构实体检验中钢筋保护层厚度的具体检测方法。

关键词：混凝土；钢筋保护层厚度；结构实体因为时代和社会的发展，建筑行业也在不断的进步，所以人们对建设工程的品质提出了更高的要求。

钢筋混凝土结构是最近一直备受重视且被普及使用的优质结构。

对于这种结构而言，其保护层的厚度将会对其承重能力和持久性产生较大影响，因此必须对防护层的厚度进行精准的检验和测量，为建筑物的稳定性提供基础保障。

1.钢筋混凝土结构实体检验中钢筋保护层厚度检测的重要性钢筋工程是施工质量控制中最为重要的一项，一般是作为隐秘性工作来进行。

然而，由于混凝土工程较为复杂，使其在施工时可能会改变钢筋的原有质量。

例如在混凝土进行搅拌、振动、捣实、浇筑时，只要其中任一环节出现差错，就会导致钢筋质量出现问题。

如施工时混凝土浇筑不标准，使得下部钢筋出现移动，从而影响了整体的工程质量。

据此，在实际施工时，为了防止出现质量问题，要对结构实体的钢筋保护层进行认真、严格的检测。

对于钢筋混凝土实体来说，钢筋保护层的作用体现在：首先，钢筋保护层可以为钢筋抵抗外在因素的伤害，隔绝了外界的活性物质，能够有效防止钢筋发生锈蚀现象，同时还能起到很好的加固作用，不仅可以维持混凝土结构的稳定，实现应力在混凝土中的均匀传输，提高其抗拉强度，还可以减少钢筋损坏，从而保证其性能优良，延长建筑寿命。

其次，在混凝土结构中，如果钢筋保护层的厚度达不到相应的标准，其建筑构件的承重能力就会下降，导致建筑会出现坍塌的可能。

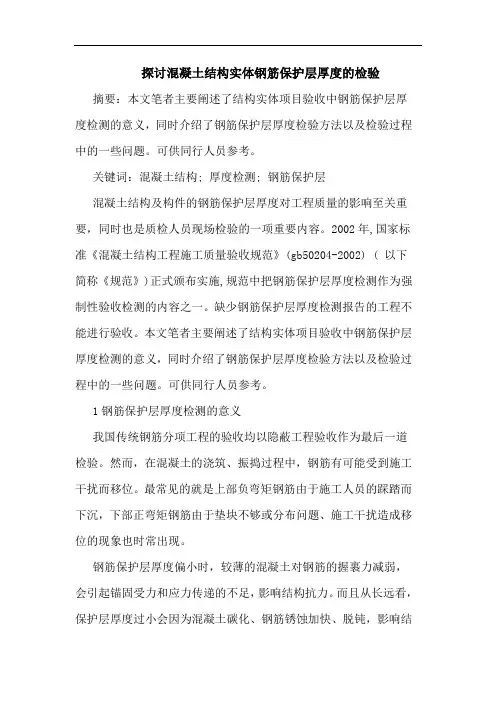

探讨混凝土结构实体钢筋保护层厚度的检验摘要：本文笔者主要阐述了结构实体项目验收中钢筋保护层厚度检测的意义，同时介绍了钢筋保护层厚度检验方法以及检验过程中的一些问题。

可供同行人员参考。

关键词：混凝土结构; 厚度检测; 钢筋保护层混凝土结构及构件的钢筋保护层厚度对工程质量的影响至关重要，同时也是质检人员现场检验的一项重要内容。

2002年,国家标准《混凝土结构工程施工质量验收规范》(gb50204-2002) ( 以下简称《规范》)正式颁布实施,规范中把钢筋保护层厚度检测作为强制性验收检测的内容之一。

缺少钢筋保护层厚度检测报告的工程不能进行验收。

本文笔者主要阐述了结构实体项目验收中钢筋保护层厚度检测的意义，同时介绍了钢筋保护层厚度检验方法以及检验过程中的一些问题。

可供同行人员参考。

1钢筋保护层厚度检测的意义我国传统钢筋分项工程的验收均以隐蔽工程验收作为最后一道检验。

然而，在混凝土的浇筑、振捣过程中，钢筋有可能受到施工干扰而移位。

最常见的就是上部负弯矩钢筋由于施工人员的踩踏而下沉，下部正弯矩钢筋由于垫块不够或分布问题、施工干扰造成移位的现象也时常出现。

钢筋保护层厚度偏小时，较薄的混凝土对钢筋的握裹力减弱，会引起锚固受力和应力传递的不足，影响结构抗力。

而且从长远看，保护层厚度过小会因为混凝土碳化、钢筋锈蚀加快、脱钝，影响结构耐久性及使用年限。

钢筋保护层厚度偏大时，在一般矩形截面受弯构件正截面受弯承载力计算中，以下部正弯矩钢筋为例，其中，=h-a ， a=c＋r为相对受压区高度，a为等效矩形应力图形系数，为混凝土轴心抗压强度的设计值，为纵向钢筋的抗拉强度设计值，b为截面宽度，h为截面高度，c为钢筋保护层厚度，r为钢筋直径，h0为有效高度，ρ为纵向受拉钢筋的配筋率，as为纵向受拉钢筋总截面面积。

可见，在其他条件不变的情况下，钢筋保护层厚度c偏大会造成有效高度h0不足，从而降低受弯承载力mu、裂缝控制性能及刚度。
