混凝土中钢筋分布及保护层厚度、碳化深度检测评定钢筋在混凝土中的分布是混凝土结构中一个重要的指标，因为它关系到混凝土结构的承载能力、安全性以及使用寿命。
不同的结构要求钢筋的分布也会不同。
在确定混凝土中钢筋分布的同时，也要关注其保护层厚度以及碳化深度，因为它们是影响钢筋锈蚀的重要因素。
以下是混凝土中钢筋分布及保护层厚度、碳化深度检测评定的相关解析。
一、钢筋分布在混凝土结构中，钢筋是用于承受拉力的重要构件。
因此，钢筋的分布必须满足混凝土结构设计以及结构安全要求。
在混凝土工程中，钢筋的分布可分为水平、垂直及弯曲钢筋三种类型。
1.水平钢筋水平钢筋是安装在混凝土中层内的钢筋。
采用水平钢筋可以增强混凝土结构的抗弯和抗剪能力，提高混凝土结构的整体强度。
水平钢筋的分布密度要求根据具体结构及其所处的工程环境进行调整。
通常，水平钢筋分布密度规范为每平方米纵向和横向分别不小于0.1%的截面积，但根据设计需求，必要时分布密度可以增加。
2.垂直钢筋垂直钢筋是沿着混凝土结构纵向或横向安装的钢筋，主要用于承受构件之间的剪力和支撑曲梁等。
垂直钢筋还可以用于控制裂缝的宽度和数量。
垂直钢筋的分布密度主要取决于紧密度和结构要求。
3.弯曲钢筋弯曲钢筋是在混凝土结构中折叠成弯曲状态使用的钢筋。
它主要用于保持结构的几何形状，在混凝土中承受局部荷载，增强混凝土结构的抗震性能。
弯曲钢筋的分布规律主要取决于工程设计及其结构要求，以及钢筋在混凝土中的弯曲半径等参数。
二、保护层厚度保护层是指钢筋与混凝土间的混凝土表层。
它是起到保护作用的一层，能够防止钢筋受到外部环境的侵蚀和误伤，延长混凝土结构的使用寿命。
混凝土结构的保护层厚度需要根据结构要求和环境条件进行评估。
一般情况下，保护层厚度应不小于混凝土表层暴露面积以外的钢筋直径的总和。
根据规范，混凝土结构的保护层厚度应不小于20mm。
在建筑工程中，保护层厚度是一个非常重要的设计参数。
因此，在工程进入施工阶段后，需要通过测量来确保保护层的设计厚度是否达到规范要求。
钢筋保护层厚度检测记录□施工自检□平行检验
说明：
1、钢筋保护层厚度检验的结构部位，应由监理（建设）、施工等各方根据结构构件的重要性共同选定。
2、混凝土结构钢筋保护层厚度检测前，应全面进行外观检查，对出现漏筋和锈斑的构件进行详细记录，并分类抽取有代表性的构件进行检测。
3、各类构件应抽取构件数量的2%且不少于5个构件进行检验；当有悬挑构件时，悬挑构件所占比例不宜小于50%。
4、对选定的桥跨承重结构、墩台盖梁、索塔等梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类和其他构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。
对每根钢筋应在有代表性的部位测量1点。
5、钢筋保护层厚度检验时，纵向受力钢筋保护层厚度的允许偏差：墩台、基础±10mm；梁、柱、桩±5mm；板、墙±3mm。
6、当全部钢筋保护层厚度检验的合格点率为90%及以上时，钢筋保护层厚度的检验结果应判为合格。
7、当全部钢筋保护层厚度检验的合格点率小于90%，但不小于80% ，可再抽取相同数量的构件进行检验；当按两次抽样总和计算的合格点率为90%及以上时，钢筋保护层厚度的检验结果仍应判为合格。
8、每次抽样检验结果中不合格点的最大偏差均不应大于上述第5条规定允许偏差的1.5 倍。
9、施工单位自检的，监理工程师栏可不签字，监理平行检验的，质量员栏可不签字。
钢筋保护层厚度检验合格判定标准
钢筋保护层厚度检验合格判定标准是指对于钢筋混凝土结构中
的钢筋保护层进行检验时，根据一定的标准和方法，对保护层厚度进行评估，判断其是否符合相关的要求和规定，从而确定其是否合格的标准。
具体来说，钢筋保护层厚度检验合格判定标准主要包括以下方面：
一、检验方法：钢筋保护层厚度检验主要采用无损检测和破坏性检测两种方法，其中无损检测主要包括超声波、电磁感应、雷达等方法，破坏性检测主要是通过钢筋穿透试验来进行。
二、检验标准：钢筋保护层厚度的检验标准通常是根据相关的规范和要求来制定的，例如《建筑工程混凝土结构工程验收规范》(GB50204)、《钢筋混凝土结构设计规范》(GB50010)等。
通常情况下，保护层厚度应该不小于设计要求的数值，同时还要满足一定的容差范围。
例如，GB50010规定了钢筋保护层厚度的最小值和最大值，以及在不同情况下的容差要求等。
三、检验结果：钢筋保护层厚度检验的结果应该以实测数值为准，同时还要将检验结果与相应的规范和要求进行比对，如果符合要求，则判定为合格，否则判定为不合格。
总之，钢筋保护层厚度检验合格判定标准是保证钢筋混凝土结构安全可靠的重要环节，应该严格按照规范和要求进行检验，确保检验结果准确可靠。
- 1 -。
钢筋混凝土结构实体检验中钢筋保护层厚度的检测山东华企桥涵建筑工程有限公司，山东济南 250014摘要：为了提升建筑工程质量，就要确保钢筋混凝土结构的受力性和牢固性良好，而影响其性能的主要因素就是钢筋保护层的厚度。
在传统的工程验收时并不能严格按照规定要求进行质量把关，导致钢筋出现问题，但是在混凝土结构的实体检验中，则保证了钢筋的质量和保护层的标准厚度。
本文通过对钢筋保护层厚度检测工作重要性的分析，研究了钢筋混凝土结构实体检验中钢筋保护层厚度的具体检测方法。
关键词：混凝土；钢筋保护层厚度；结构实体因为时代和社会的发展，建筑行业也在不断的进步，所以人们对建设工程的品质提出了更高的要求。
钢筋混凝土结构是最近一直备受重视且被普及使用的优质结构。
对于这种结构而言，其保护层的厚度将会对其承重能力和持久性产生较大影响，因此必须对防护层的厚度进行精准的检验和测量，为建筑物的稳定性提供基础保障。
1.钢筋混凝土结构实体检验中钢筋保护层厚度检测的重要性钢筋工程是施工质量控制中最为重要的一项，一般是作为隐秘性工作来进行。
然而，由于混凝土工程较为复杂，使其在施工时可能会改变钢筋的原有质量。
例如在混凝土进行搅拌、振动、捣实、浇筑时，只要其中任一环节出现差错，就会导致钢筋质量出现问题。
如施工时混凝土浇筑不标准，使得下部钢筋出现移动，从而影响了整体的工程质量。
据此，在实际施工时，为了防止出现质量问题，要对结构实体的钢筋保护层进行认真、严格的检测。
对于钢筋混凝土实体来说，钢筋保护层的作用体现在：首先，钢筋保护层可以为钢筋抵抗外在因素的伤害，隔绝了外界的活性物质，能够有效防止钢筋发生锈蚀现象，同时还能起到很好的加固作用，不仅可以维持混凝土结构的稳定，实现应力在混凝土中的均匀传输，提高其抗拉强度，还可以减少钢筋损坏，从而保证其性能优良，延长建筑寿命。
其次，在混凝土结构中，如果钢筋保护层的厚度达不到相应的标准，其建筑构件的承重能力就会下降，导致建筑会出现坍塌的可能。

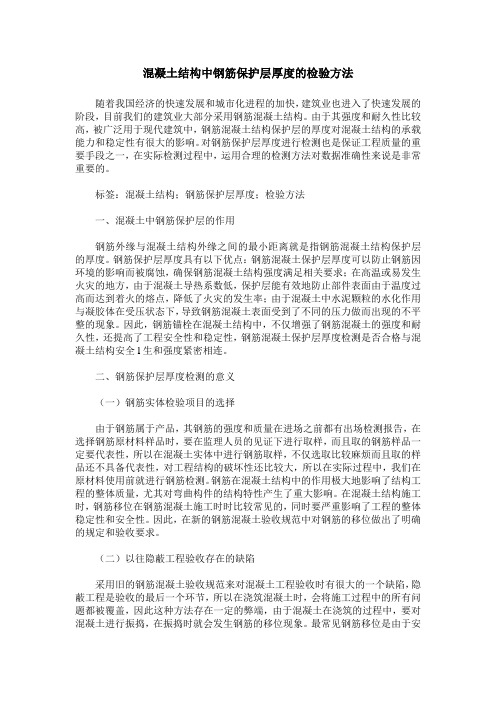

混凝土结构中钢筋保护层厚度的检验方法随着我国经济的快速发展和城市化进程的加快，建筑业也进入了快速发展的阶段，目前我们的建筑业大部分采用钢筋混凝土结构。
由于其强度和耐久性比较高，被广泛用于现代建筑中，钢筋混凝土结构保护层的厚度对混凝土结构的承载能力和稳定性有很大的影响。
对钢筋保护层厚度进行检测也是保证工程质量的重要手段之一，在实际检测过程中，运用合理的检测方法对数据准确性来说是非常重要的。
标签：混凝土结构；钢筋保护层厚度；检验方法一、混凝土中钢筋保护层的作用钢筋外缘与混凝土结构外缘之间的最小距离就是指钢筋混凝土结构保护层的厚度。
钢筋保护层厚度具有以下优点：钢筋混凝土保护层厚度可以防止钢筋因环境的影响而被腐蚀，确保钢筋混凝土结构强度满足相关要求；在高温或易发生火灾的地方，由于混凝土导热系数低，保护层能有效地防止部件表面由于温度过高而达到着火的熔点，降低了火灾的发生率；由于混凝土中水泥颗粒的水化作用与凝胶体在受压状态下，导致钢筋混凝土表面受到了不同的压力做而出现的不平整的现象。
因此，钢筋锚栓在混凝土结构中，不仅增强了钢筋混凝土的强度和耐久性，还提高了工程安全性和稳定性，钢筋混凝土保护层厚度检测是否合格与混凝土结构安全l生和强度紧密相连。
二、钢筋保护层厚度检测的意义（一）钢筋实体检验项目的选择由于钢筋属于产品，其钢筋的强度和质量在进场之前都有出场检测报告，在选择钢筋原材料样品时，要在监理人员的见证下进行取样，而且取的钢筋样品一定要代表性，所以在混凝土实体中进行钢筋取样，不仅选取比较麻烦而且取的样品还不具备代表性，对工程结构的破坏性还比较大，所以在实际过程中，我们在原材料使用前就进行钢筋检测。
钢筋在混凝土结构中的作用极大地影响了结构工程的整体质量，尤其对弯曲构件的结构特性产生了重大影响。
在混凝土结构施工时，钢筋移位在钢筋混凝土施工时时比较常见的，同时要严重影响了工程的整体稳定性和安全性。
因此，在新的钢筋混凝土验收规范中对钢筋的移位做出了明确的规定和验收要求。
钢筋位置及保护层厚度检测实验报告实验目的：本实验旨在通过使用不同方法对钢筋位置及保护层厚度进行检测，评估这些方法的准确性和适用性，从而为工程施工提供可靠的数据支持。
1. 引言钢筋在建筑工程中起着至关重要的作用，它们是混凝土结构中的主要骨架。
而钢筋的位置和保护层厚度的准确性对于建筑结构的稳定性和安全性至关重要。
在施工前和施工过程中对钢筋位置和保护层厚度进行准确检测是非常必要的。
2. 实验方法- 方法一：钢筋探头法本方法使用专门设计的钢筋探头，通过接触式检测来确定钢筋的位置和保护层厚度。
实验中，钢筋探头被放置在被测点上，并通过测量仪器来获取数据。
根据仪器的测量结果，可以确定钢筋位置和保护层厚度的情况。
- 方法二：非接触式超声波法这种方法使用超声波技术来检测钢筋的位置和保护层厚度。
实验中，超声波发射器将声波传递到被测结构中，然后通过接收器接收反射的声波信号。
根据声波信号的返回时间和强度，可以确定钢筋位置和保护层厚度的信息。
- 方法三：地质雷达法地质雷达法利用雷达技术来检测钢筋位置和保护层厚度。
雷达发射器发射电磁波，然后通过接收器接收它们的反射波。
根据反射波的时间和强度，可以确定钢筋位置和保护层厚度。
3. 实验结果与讨论根据实验数据和分析，我们得出以下结论：- 在实验中，钢筋探头法和非接触式超声波法都能够准确测量钢筋位置和保护层厚度。
这两种方法具有较高的准确性和适用性，并且比较容易操作。
- 地质雷达法在钢筋位置检测方面表现一般，其精确度受到被测结构材质和混凝土密度的影响，不如前两种方法准确可靠。
4. 总结与展望本实验通过三种不同的方法对钢筋位置和保护层厚度进行检测。
根据实验结果，钢筋探头法和非接触式超声波法是最为可行和准确的方法。
这些方法具有广泛的应用前景，可以在建筑工程中得到有效的应用和推广。
需要注意的是，每种方法都有其局限性和适用范围。
在实际应用中，需要根据具体情况选择最适合的方法，并结合其他检测手段以确保准确性。
第三章构件实体检测3.1 钢筋保护层厚度检测3.1.1 检测方法钢筋保护层厚度采用电磁检测方法进行无损检测，检测钢筋保护层厚度时，需确定被测构件中钢筋的大致位置、走向和直径。
测试区选择表面比较光滑的区域，以便提高检测精度。
3.1.2 检测结果根据《公路桥梁承载能力检测评定规程》（JTG/T J21-2011），检测构件的钢筋保护层厚度平均值 D n应按式（ 3-1）计算：n DniD n = i 1n式中： D ni——钢筋保护层厚度实测值，精确至0.1mm；n——测点数。
检测构件的钢筋保护层厚度特征值D ne应按式（ 3-2）计算。
D ne = D n - K P S D式中： S D——钢筋保护层厚度实测值标准差，精确至0.1mm；n(D ni )2n(D n )2S D =i 1n1式（ 3-1）式（ 3-2）K P——判定系数，按表3-1 取用。
表 3-1钢筋保护层厚度判定系数n10~1516~24≥ 25K P 1.695 1.645 1.595应根据检测构件的钢筋保护层厚度特征值D ne与设计值 D nd的比值，按表 3-2的规定确定钢筋保护层厚度评定标度。
表 3-2钢筋保护层厚度评定标准特征值 /设计值对结构钢筋耐久性的影响评定标度D ne/D nd＞ 0.95影响不显著1（0.85,0.95]有轻度影响2（0.70,0.85]有影响3（0.55,0.70]有较大影响4≤ 0.55钢筋易失去碱性保护，发生锈蚀5常洪桥钢筋保护层厚度测试数据及评定结果见表3-3。
表 3-3钢筋保护层厚度检测结果及评定实测值（ mm）D n Dnd SDne检测位置钢筋种类K P D ne/D nd评定12345678910（ mm）（ mm）（ mm）（ mm）363639373638393637351#跨梁底板纵向钢筋353438383839343633373735 1.595 1.81340.971 39393838383836383335323333323337313236320#墩台侧面竖向钢筋343237333533323434373435 1.595 2.07310.892 30353336353636303734303535353235303433311#墩台侧面竖向钢筋353130313235353431313335 1.595 1.84300.862 32333233343535303333根据常洪桥设计图纸，主梁底板与墩台保护层厚度为35mm。
确定应符合规范10.1节和附录D的规定；③表中与某一强度等级对应的试件强度代表值，上一行填写根据GBJ107确定的数值，下一行填写乘以折算系数后的数值；④表中对每一强度等级可填写10组试件的强度代表值，试件的具体组数应根据实际情况确定；⑤同条件养护试件的留置组数、取样部位、放置位置、等效养护龄期、实际养护期期和相应的温度测量等记录和资料应作为本表的附件；⑥表中对每一构件可填写6根钢筋的保护层厚度实测值，钢筋的具体数量应根据实际情况确定；⑦钢筋保护层厚度检验的结构部位、构件数量、检验方法和验收符合规范10.1节和附录E的规定；⑧钢筋保护厚度检验的结构部位、构件数量、检测钢确定应符合规范10.1节和附录D的规定；③表中与某一强度等级对应的试件强度代表值，上一行填写根据GBJ107确定的数值，下一行填写乘以折算系数后的数值；④表中对每一强度等级可填写10组试件的强度代表值，试件的具体组数应根据实际情况确定；⑤同条件养护试件的留置组数、取样部位、放置位置、等效养护龄期、实际养护期期和相应的温度测量等记录和资料应作为本表的附件；⑥表中对每一构件可填写6根钢筋的保护层厚度实测值，钢筋的具体数量应根据实际情况确定；⑦钢筋保护层厚度检验确定应符合规范10.1节和附录D的规定；③表中与某一强度等级对应的试件强度代表值，上一行填写根据GBJ107确定的数值，下一行填写乘以折算系数后的数值；④表中对每一强度等级可填写10组试件的强度代表值，试件的具体组数应根据实际情况确定；⑤同条件养护试件的留置组数、取样部位、放置位置、等效养护龄期、实际养护期期和相应的温度测量等记录和资料应作为本表的附件；⑥表中对每一构件可填写6根钢筋的保护层厚度实测值，钢筋的具体数量应根据实际情况确定；⑦钢筋保护层厚度检验确定应符合规范10.1节和附录D的规定；③表中与某一强度等级对应的试件强度代表值，上一行填写根据GBJ107确定的数值，下一行填写乘以折算系数后的数值；④表中对每一强度等级可填写10组试件的强度代表值，试件的具体组数应根据实际情况确定；⑤同条件养护试件的留置组数、取样部位、放置位置、等效养护龄期、实际养护期期和相应的温度测量等记录和资料应作为本表的附件；⑥表中对每一构件可填写6根钢筋的保护层厚度实测值，钢筋的具体数量应根据实际情况确定；⑦钢筋保护层厚度检验确定应符合规范10.1节和附录D的规定；③表中与某一强度等级对应的试件强度代表值，上一行填写根据GBJ107确定的数值，下一行填写乘以折算系数后的数值；④表中对每一强度等级可填写10组试件的强度代表值，试件的具体组数应根据实际情况确定；⑤同条件养护试件的留置组数、取样部位、放置位置、等效养护龄期、实际养护期期和相应的温度测量等记录和资料应作为本表的附件；⑥表中对每一构件可填写6根钢筋的保护层厚度实测值，钢筋的具体数量应根据实际情况确定；⑦钢筋保护层厚度检验确定应符合规范10.1节和附录D的规定；③表中与某一强度等级对应的试件强度代表值，上一行填写根据GBJ107确定的数值，下一行填写乘以折算系数后的数值；④表中对每一强度等级可填写10组试件的强度代表值，试件的具体组数应根据实际情况确定；⑤同条件养护试件的留置组数、取样部位、放置位置、等效养护龄期、实际养护期期和相应的温度测量等记录和资料应作为本表的附件；⑥表中对每一构件可填写6根钢筋的保护层厚度实测值，钢筋的具体数量应根据实际情况确定；⑦钢筋保护层厚度检验确定应符合规范10.1节和附录D的规定；③表中与某一强度等级对应的试件强度代表值，上一行填写根据GBJ107确定的数值，下一行填写乘以折算系数后的数值；④表中对每一强度等级可填写10组试件的强度代表值，试件的具体组数应根据实际情况确定；⑤同条件养护试件的留置组数、取样部位、放置位置、等效养护龄期、实际养护期期和相应的温度测量等记录和资料应作为本表的附件；⑥表中对每一构件可填写6根钢筋的保护层厚度实测值，钢筋的具体数量应根据实际情况确定；⑦钢筋保护层厚度检验确定应符合规范10.1节和附录D的规定；③表中与某一强度等级对应的试件强度代表值，上一行填写根据GBJ107确定的数值，下一行填写乘以折算系数后的数值；④表中对每一强度等级可填写10组试件的强度代表值，试件的具体组数应根据实际情况确定；⑤同条件养护试件的留置组数、取样部位、放置位置、等效养护龄期、实际养护期期和相应的温度测量等记录和资料应作为本表的附件；⑥表中对每一构件可填写6根钢筋的保护层厚度实测值，钢筋的具体数量应根据实际情况确定；⑦钢筋保护层厚度检验确定应符合规范10.1节和附录D的规定；③表中与某一强度等级对应的试件强度代表值，上一行填写根据GBJ107确定的数值，下一行填写乘以折算系数后的数值；④表中对每一强度等级可填写10组试件的强度代表值，试件的具体组数应根据实际情况确定；⑤同条件养护试件的留置组数、取样部位、放置位置、等效养护龄期、实际养护期期和相应的温度测量等记录和资料应作为本表的附件；⑥表中对每一构件可填写6根钢筋的保护层厚度实测值，钢筋的具体数量应根据实际情况确定；⑦钢筋保护层厚度检验。
混凝土结构中钢筋保护层厚度的检验【内容提要】主要介绍了结构验收中钢筋保护层厚度检测这一实体检验项目，包括钢筋保护层厚度检测的意义、检验方法及检验过程中的问题【关键词】混凝土结构；实体检验；钢筋保护层；规范为适应建筑业向市场经济过渡，修订后的《混凝土结构工程施工质量验收规范》GB50204-2002(以下简称《规范》)淡化了施工技术、管理、方法、操作等内容而强调检查验收，以“强化验收”来保证工程质量。
其重要措施之一就是增加了结构实体检验这一检查层次。
混凝土结构的功能是承载受力，但实体检验不可能通过加载试验来实现。
因此选定了两项检查内容：结构实体混凝土强度及钢筋保护层厚度。
1.钢筋保护层厚度检测的意义1.1钢筋实体检验项目的选择对结构实体检验项目，混凝土和钢筋各一项。
由于钢筋是工厂化产品，均质性很好，在原材料阶段进行过的试验检验已有足够的代表性，再从结构中取样检验的必要性不大。
而且这种取样要剔凿混凝土，在结构中截取钢筋试样，然后补强，不仅操作太麻烦，而且伤害结构，因此不可行。
但是混凝土结构中钢筋的位置很大程度上与施工质量有关，而且又对构件（尤其是受弯构件）的结构性能造成重大的影响。
我国混凝土结构施工时钢筋移位是常见的通病，由此而引起的质量缺陷不少，甚至发生安全事故。
因此《规范》规定控制“钢筋移位”作为实体检验的项目。
1.2 隐蔽工程验收的缺陷我国传统钢筋分项工程的验收均以隐蔽工程验收作为综合性的最后一道检验。
因为在浇筑混凝土、全部钢筋被隐蔽后，对钢筋的检查已不可能了。
这种做法存在缺陷，因为在混凝土浇筑、振捣过程中，钢筋有可能受施工干扰而移位。
在我国最常见的就是上部负弯矩钢筋因踩踏而下沉，造成有效高度不足，从而降低抗弯承载力及裂缝控制性能及刚度。
并且在实际工程中这种现象屡屡发生，已成为通病。
因此，以隐蔽工程验收作为钢筋施工验收的最后一道关口是不严密的。
1.3钢筋移位引起的质量问题钢筋移位的直接反映是混凝土保护层厚度的变化。
钢筋保护层厚度及钢筋间距检测钢筋保护层厚度及钢筋间距检测1.适用范围1.1适用于测定建筑工程混凝土结构内部钢筋的间距和钢筋保护层厚度检测。
1.2钢筋保护层厚度的检测，可采用非破损或局部破损的方法，也可采用非破损方法并用局部破损方法进行修正。
1.3局部破损方法适用于少量结构测点的抽样检测，其检测准确性较高，也可与非破损检测方法结合使用。
1.4非破损检测方法因对被检测结构无损伤，适用于大量结构构件、大面积检测。
1.5所选择的检测面宜为混凝土外表，应清洁、平整，并避开金属预埋件。
1.6对于具有饰面层的构件，其饰面层应清洁、平整，并与基体混凝土结合良好；饰面层主体材料以及夹层均不得含有金属，对于含有金属材质的饰面层应进行去除。
如不能去除,在检测时对检测数据有影响的构件,须与委托单位协商,对样本进行更换。
1.7对于厚度超过50mm的饰面层，宜去除后进行检测，或者钻孔验证；不得在架空的饰面层上进行检测。
1.8对于含有铁磁性原材料的混凝土应进行足够的实验室验证前方可进行检测。
2.技术依据 2.1GB50204-2002《混凝土结构工程施工质量验收标准》。
2.2JGJ/T152-2022《混凝土中钢筋检测技术规程》3．检测仪器、设备3.1检测所使用的仪器设备应符合相关标准、标准的要求。
目前本中心所采用的设备为PROFOMETER4钢筋定位仪和KON-RBL(D+)钢筋位置测定仪两种,均采用电磁感应法检测。
3.2当钢筋保护层厚度不大于60mm时,本中心的仪器设备检测误差满足不大于1mm的要求;当钢筋保护层厚度大于60mm时,宜采用局部破损方法进行修正。
3.3仪器设备应定期进行校准,正常情况下,仪器校准有效期一般为一年。
当发生以下情况之一时，应对仪器进行校准：3.3.1新仪器启用前3.3.2超过校准有效期限3.3.3检测数据异常，无法进行调整3.3.4经过维修或更换主要零配件〔如探头、天线等〕3.4由于中心采用电池供电的仪器，进入施工现场检测前应确保设备电源充足，检测结束后应对仪器进行保养。
混凝土钢筋保护层厚度检测方法与标准一、背景介绍混凝土结构是现代建筑中常用的结构之一，混凝土钢筋保护层的厚度是保证混凝土结构强度和耐久性的重要因素。
因此，对混凝土钢筋保护层厚度的检测和评估显得尤为重要。
二、混凝土钢筋保护层厚度检测方法1. 磁性法磁性法是目前应用比较广泛的一种测量混凝土钢筋保护层厚度的方法。
该方法利用磁力线在混凝土中的传播规律，通过磁场感应原理测量出混凝土中钢筋的位置和厚度。
具体操作步骤如下：(1) 在待测混凝土表面涂抹导电液体。
(2) 将测量探头放置在涂有导电液体的混凝土表面上。
(3) 开始测量，通过磁感应原理，探头会发出磁场，钢筋会对磁场产生干扰，通过对干扰的分析，可以得到钢筋的位置和厚度。
优点：该方法精度高、操作简单、速度快。
缺点：需要涂抹导电液体，有一定的污染性。
2. 超声波法超声波法是利用超声波在材料中传播的速度和反射特性来测量混凝土钢筋保护层厚度的方法。
将超声波传感器放置在混凝土表面上，通过发射和接收超声波信号，测量钢筋的位置和厚度。
具体操作步骤如下：(1) 将超声波传感器放置在待测的混凝土表面上。
(2) 发射超声波信号。
(3) 接收超声波信号，通过分析超声波信号的反射情况，可以得到钢筋的位置和厚度。
优点：该方法精度高、不需要涂抹导电液体，不会对环境造成污染。
缺点：该方法对混凝土的材料性质要求较高。
三、混凝土钢筋保护层厚度检测标准1. GB/T 50315-2010《混凝土结构工程验收规范》GB/T 50315-2010《混凝土结构工程验收规范》是国家有关部门颁布的混凝土结构验收标准，其中包括混凝土钢筋保护层厚度的检测和评估方法。
该标准要求混凝土钢筋保护层厚度应符合设计要求，检测时应采用磁性法、超声波法等检测方法进行，测量结果应符合设计要求，并且应对不合格情况进行处理。
2. JGJ/T 152-2008《建筑混凝土结构工程验收标准》JGJ/T 152-2008《建筑混凝土结构工程验收标准》是建筑行业颁布的混凝土工程验收标准，其中包括混凝土钢筋保护层厚度的检测和评估方法。
钢筋混凝土结构实体检验中钢筋保护层厚度的检测研究摘要：钢筋混凝土结构承载能力主要由保护层的厚度及原材料决定，这两个关键点需要落实到整体钢筋混凝土的项目工程当中。
通过对实体钢筋保护层厚度的检测与分析，保证其符合工程标准，是钢筋混凝土工程所必须具备的前置条件，本文即对钢筋中保护层的厚度检测作业展开探讨和研究。
关键词：钢筋混凝土；混凝土结构；混凝土保护层引言：伴随着时代与科技的迅猛发展，社会经济的不断提升，我国的建筑行业也坐上了时代的顺风车，获得了飞快的发展，这些年来，建筑工程的工程质量要求也日渐增高，钢筋混凝土结构的生产建设标准也随之水涨船高。
在钢筋混凝土结构里，直接关系到混凝土构件耐久力和承载性能的属性就是其保护层的厚度，所以，钢筋保护层的厚度问题需要给予充分的重视，以保障混凝土的品质。
一、钢筋混凝土结构实体检验时保护层厚度的重要影响钢筋混凝土的结构工程是整个工程建设验收的重要步骤，一般情况中都是作为隐蔽性项目展开验查工作的。
但因为其工程本身具备一定程度的特殊性，实际的施工过程中可能为工程质量带来较大的负面影响，比如混凝土可能产生振捣、流动等现象，一旦施工过程出现预料之外的情况，就容易导致整个混凝土工程出现问题[1]。
例如下部正弯矩钢筋产生位置移动等，继而影响到整个工程的完成效率。
有鉴于此，在实际进行建设施工的时候，相关的工作人员需要对钢筋保护层展开切实有效、细致全面的厚度检测，确保不会出现混凝土质量问题。
首先，钢筋混凝土结构实体保护层能够有效将空气环境中存在的活性成分进行隔离，对钢筋产生切实有效的保护，确实的保障钢筋不会发生腐蚀现象，同时其也具备比较强的裹力，不但能够使得钢筋混凝土结构的稳定性得到保证，还可以将力均衡传达至钢筋混凝土结构里，增强其结构的抗拉能力，还可以使得腐蚀现象的发生概率大幅度降低，保证钢筋混凝土结构具有长期、良好的性能，使用寿命大大增长。
然后，混凝土钢筋还是整个混凝土结构里的核心组成成分，对于整个混凝土工程是具备非常大的影响的，在混凝土结构中显著的提升了其抗拉能力，对整体混凝土结构的稳定和安全性能都有着较为明显的提升。
钢筋保护层厚度检测方案一、背景介绍钢筋保护层是指混凝土结构中钢筋与外界环境之间的一层保护层，它的作用是保护钢筋不被氧化和腐蚀，确保混凝土结构的安全和稳定。
因此，合理的钢筋保护层厚度是确保混凝土结构质量的重要保证。
本文旨在探讨一种钢筋保护层厚度检测方案，以提高工程质量和安全性。
二、检测目的和意义钢筋保护层厚度的检测旨在验证实际的保护层厚度是否符合设计要求，确保钢筋能够得到充分的保护。
合格的保护层厚度可保证钢筋不受到外界侵蚀而导致氧化和腐蚀，从而延长混凝土结构的使用寿命。
通过定期检测保护层厚度，我们可以及时发现问题并采取修复和维护措施，从而避免严重的安全事故发生。
三、检测方法常见的钢筋保护层厚度检测方法包括无损检测法和破坏性检测法。
无损检测法主要包括超声波检测和电磁感应法。
超声波检测是利用超声波在材料中传播的特性来确定保护层厚度的方法。
电磁感应法则是通过测量感应线圈感应的信号来确定保护层厚度。
这两种方法适用于不同类型和规模的混凝土结构，可以提供准确和可靠的保护层厚度数据。
四、检测设备和仪器实施钢筋保护层厚度检测所需的设备和仪器主要包括超声波测厚仪、电磁感应测厚仪和数据采集系统。
超声波测厚仪能够通过超声波测量保护层的厚度，并能够将数据准确记录。
电磁感应测厚仪则主要通过感应线圈来检测保护层的厚度。
数据采集系统用于记录和分析检测到的数据，提供后续的处理和报告生成。
五、检测步骤1.准备阶段：确定检测区域，移除阻挡物，保证检测点表面干燥和平整。
2.超声波检测：将超声波测厚仪放置在检测点上，进行超声波测量，并将数据记录。
3.电磁感应检测：将电磁感应测厚仪靠近检测点，通过感应线圈进行测量，并将数据记录下来。
4.数据处理：对采集到的数据进行整理和分析，计算得出保护层厚度的平均值和标准差。
5.报告生成：根据数据分析结果，生成检测报告，并记录问题和建议的修复和维护措施。
六、注意事项1.在钢筋保护层厚度检测过程中，需要确保检测设备和仪器的准确性和精度。
