一、三视图的形成
§5-1 三视图的形成和投影关系
将物体置于第一分角内，并
使其处于观察者与投影面之间而
得到多面投影图的方法，称为第
一角画法。

GB/T4458.1—2002 《机
械制图图样画法视图》规定，
技术图样应采用正投影法，并优
先采用第一角画法。

§5-1 三视图的形成和投影关系
一、三视图的形成
§5-1 三视图的形成和投影关系
二、三视图的投影规律
§5-1 三视图的形成和投影关系
当物体的三视图按上图所示的规定位置配置时，可不注视图的名称。

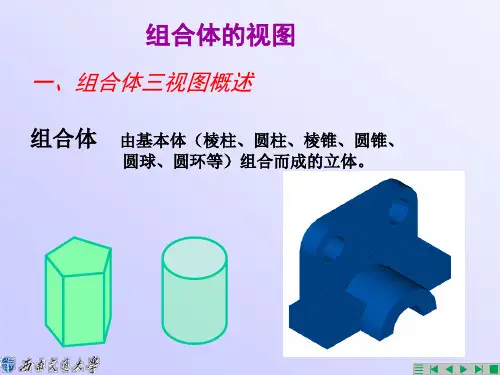

一、组合体的组成方式
§5-2 画组合体的视图

组合体按其形成方式通常分为叠加型、切割型和综合型。
§5-2 画组合体的视图
二、组合体上相邻表面之间的连接关系
§5-2 画组合体的视图

无论哪种形式构成的组合体，在组合体中互相结合的两个基本体表面
之间的关系，有平齐、相交、相切三种连接关系。

为了正确绘制组合体的三视图，必须分析组合体上被叠加或挖切掉的
各基本体之间的相对位置和相邻表面之间的连接关系。

相切相交
平齐
二、组合体上相邻表面之间的连接关系
1）平齐：

§5-2 画组合体的视图

两个基本体表面平齐（即共面），它们之间不存在分界线。
2）相交：两个基本体表面相交，必须画出交线。
二、组合体上相邻表面之间的连接关系
3）相切：

§5-2 画组合体的视图

两个基本体表面相切，相切处不存在轮廓线，在视图上一般
不画分界线。
二、组合体上相邻表面之间的连接关系
过渡线的画法：

§5-2 画组合体的视图
二、组合体上相邻表面之间的连接关系

过渡线的画法：

§5-2 画组合体的视图

（端部有空隙）
过渡线直线与曲线的分界点过渡线
（端部有空隙）
相切处无过渡线

常见的板与圆柱相交或相切的过渡线画法示例。
三、画组合体视图的方法与步骤
1. 形体分析

§5-2 画组合体的视图

画组合体视图的基本方法
是形体分析法。
三、画组合体视图的方法与步骤
1. 形体分析

§5-2 画组合体的视图

形体分析法是假想将一
个复杂的组合体分解为若干
基本体，并对它们的形状和
相对位置进行分析的一种思
考方法。

轴承座由凸台、轴承、
支承板、肋板以及底板所组
成。

画组合体视图的基本方法
是形体分析法。
三、画组合体视图的方法与步骤
2. 视图选择

§5-2 画组合体的视图

下面以轴承座为例，将其
按自然位置安放，对由箭头所
示的A、B、C、D四个方向投
射所得的视图进行比较，确定
主视图。

在三个视图中，主视图应
尽量反映机件的形状特征。
主视图
左视图主视图左视图

主视图
左视图

2. 视图选择
§5-2 画组合体的视图

A向C向D向B
向

分析A、B、C、D四个投射方向，在其中确定一个投射方向作为主视
图的投射方向。


若以D向作为主视图，虚线较多。

C向与A向视图虽然虚实线的情况相同，但如以C
向作为主视图，则左

视图上会出现较多虚线，没有A向好。


B向与A向视图比较，B
向更能反映轴承座各部分的轮廓特征，所以确

定以B向作为主视图的投射方向。
三、画组合体视图的方法与步骤
3. 画三视图

§5-2 画组合体的视图

(1）叠加型组合体的画法
在画组合体视图之前，首先要对其进行形体分析，通过分析了解：
组合体由哪些基本体组成、各基本体的相对位置和相邻表面之间的关系。

画组合体视图的基本方法是形体分析法。

下面以轴承座为例说明画组合体
视图的方法和步骤。
（1）叠加型组合体的画法
§5-2 画组合体的视图
（2）切割型组合体的画法
§5-2 画组合体的视图
