【教材分析】
叠加型组合体是本章课程的核心内容之一。

它即是前面所学内容的综合应用，又是从投影理论过渡到读图的桥梁。

【学情分析】
1、学生在本课前已经学过基本体三视图画法，掌握情况较好；
2、学生对动手实践的好奇心强、积极性高，但缺乏细致、严谨的态度，故应注意积极引导
【教学目标】
一、知识目标
1、利用形体分析法分解叠加型组合体
2、能正确表达叠加型组合体三视图
二、能力目标
学生会画叠加型组合体视图，培养学生的空间想象能力
三、情感目标
1、学生在与组员合作的过程中提高团队精神与合作意识
2、在实践过程中逐步养成严谨、细致、规范的技术行为习惯
【重点难点】
教学重点：学生能对较复杂的叠加型组合体进行形体分析
教学难点：学生能熟练绘制叠加型组合体三视图
【教学方法】
讲授法、合作学习法、自主学习法、观察法、模型教学
【教学用具】
自制模型、绘图工具、多媒体课件
【教学过程】。

学习必备欢迎下载课题 7：叠加型组合体视图的画法教学设计方案一、教学目标与要求1、知识与技能知识目标：能够根据不同的模具形体，学会判断组合体类型，分析选择主视图，选择基准，画三视图，在画图的过程中不断总结、体会，以灵活掌握组合体三视图的画法。

通过让学生画、量、讲的形式，使学生体会学习的乐趣，在学习中不断提高分析能力和综合素质。

能力目标：提高空间想象力，增强物-图转换能力，提高综合分析素质。

2、情感与态度培养学生规范作图的习惯和一丝不苟的态度。

二、教学内容三、教学重、难点1、教学重点教学重点一：运用形体分析法画组合体视图的方法。

处理措施：通过归纳后的顺口溜：“先分析后选择，先基准后轮廓，先关键后其它，三视图一起画”，要求学生熟记顺口溜，并学会分析方法；在具体任务驱动下，借助多媒体演示和AutoCAD 计算机绘图软件，通过例题详细分析和作图解决问题。

2、教学难点主视图的选取以及组合体空间形状的想象。

处理措施：利用组合体空间立体结构辅助想象，读画结合，突破难点。

四、教学策略、教学方法与手段教法：创设任务情境─引导自主探究─进行归纳总结采用任务驱动法，精讲多练，充分将课堂交给学生，以完成一个具体的任务为线索，把教学内容有机贯穿在任务之中，让学生在任务的引领下，经过思考和教师的点拨，积极主动地参与学习，达成教学目标。

（ 1）任务驱动法：采用任务驱动，带动每位学生参与活动，有利于学生掌握制图过程中的各个环节。

（2）要求学生自己练习，自己分析讲解，让他们在实践的过程中去发现问题，解决问题。

教师在学生练习过程和最后讲评中适当引导。

学法（1）要求学生课前做好复习，需要学生充分回顾三视图投影规律。

（2）给出组合体的立体图形，使学生能借助立体想象平面三视图。

（3）在交流、评价中构建知识，提高能力，从而达到激发兴趣、陶冶情操、启迪心智、感悟积淀的四重境界。

五、教学过程（含提问、讨论、布置与检查学习任务等）阶段任务教师活动学生活动预期效果奠定基础【复习】组合体上相邻表面之间的连接形式都有哪些呢？让复习组合体复习回顾我们共同回顾上节课所学内容。

有相贯线产生，如图2所示。

图1轴承座
图2轴承座形体分析
2.2根据形状特征确定主视图方向
绘制三视图前，我们要先来确定主视图的投射方向，根据主视图的确定原则，选择最能反映轴承座形状和位置
所示。

图3画圆筒三视图
第二步：绘制底板的三视图，根据底板特征，
的绘图次序确定为：俯视图→主视图→左视图，
示。

此时，要注意底板在俯视图中线型的变化。

图4画底板三视图
第三步：绘制支撑板的三视图，根据支撑板特征，
视图的绘图次序确定为：主视图→左视图→俯视图，此时，要注意支撑板和圆筒表面相切的处理办法。

第四步：绘制肋板的三视图，根据肋板特征，
的绘图次序确定为：主视图→左视图→俯视图，
要注意肋板和圆筒表面相交的处理办法。

第五步：绘制凸台的三视图，根据凸台和圆筒相交的
其三视图的绘图次序确定为：俯视图→主视图
如图7所示。

图7画凸台三视图
教学反思
形体分析法和分步画图法的使用，让学生在绘制复杂组合体三视图时，把复杂问题变得简单化，同时按照一定的模式去画图，让学生思路更加清晰，绘图的正确性也得到了提高，三视图绘制变得更加简单了，课堂也变得有趣学生也更加爱学习了。

参考文献:
阎汉生，刘林，熊巍.高职机械制图课程信息化教学设
以组合体三视图的画法为例[J].科技视界，2018（
余诚英.“组合体形体分析法”一课的教学设计[J].
22）：78-79.
刘力.机械制图[M].北京：高等教育出版社，2013：
喻全雄.机械制图学习指导与习题分步详解[M].北京：工业出版社，2014.
图5画支撑板三视图
图6画肋板三视图。

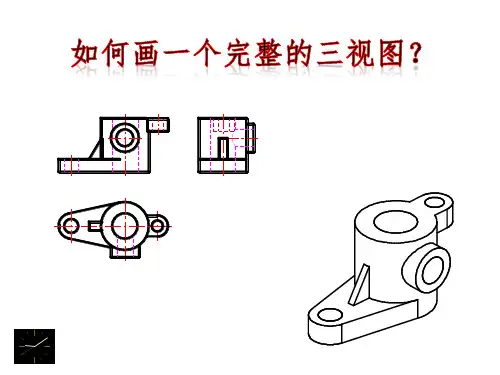

第课时下面以支座为例讲解。

1、形体分析（展示支座模型）支座模型是由几个部分叠加而成的组合体，我们利用支座模型来学习组合体的视图画法。

我们如何如何运用三视图将支座准确地表达出来呢（停顿两秒钟后，将学生的视线引入到“画组合体视图的一般方法”板书部分。

（1）分解组合体，分析各部分相对位置。

展示模型，请一学生回答，该组合体由几个部分组成（2）判断相邻表面的关系板书板书讲述引入问题，让学生思考空心肋底凸耳展示模型，请学生集体回答，该组合体相邻表面的关系。

2、选择主视图 主视图的选择原则：（1） 要尽可能多地反映出组合体的形状和结构特征。

（2） 考虑组合体的正常位置，把组合体的主要平面或主要轴线放置成平行或垂直位置；（3） 在俯、左视图上尽量减少虚线。

本例中，比较箭头所示两个投射方向，A 向作为主视图能够更好地反映支座的结构特征，且表达清晰，符合主视图的选择原则。

因此选择A 向作为主视图。

3、画图步骤〖要求学生在老师作图的过程中，准备绘图工具与老师同步作图，并对照老师的图样检查作图的正确性〗（1） 选择比例和图纸幅面。

① 画图时，尽量选择1∶1的比例，这样既便于直接估量组合体的大小，也便于画图。

相凸台的轴线与相两圆叠②按选择的比例，根据组合体的长、宽、高计算出三个视图所占面积，并在视图之间留出标注尺寸的位置和适当的间距，据此选用合适的标准图幅。

（2）确定视图位置，画出中心线和基线。

(3)画主要形体直立空心圆柱体(3)画凸台(4)画底板板书集体回答：圆柱体应先从哪个视图画板书边讲述，边在黑板上作图。

重点强调相贯线的画法，加深重点强调(5)画肋板与耳板(6)检查并擦去多余作图线，按要求描深（作图完毕后，强调对图形的要求：干净、整洁等）（五）课堂小结向学生展示支座组合体三视图，问：我们在画组合体三视图时应该注意什么呢学生的印象。

板书边讲述，边在小黑板作图。

强调底板两侧与圆柱体相切处的画法，在俯视图中找出切点，主、左视图相切处不封闭。
