零件图1

间隔相等的链式尺寸 可采用图示的方法标注 ，括号中的尺寸为参考 尺寸。
说明
对从同一基准出发的 尺寸，用小圆标注基准 ，以单箭头标注相对于 基准的尺寸。
标注弦长或弧长的尺寸 界线应平行于该弦 的 垂直平分线，当弧度较 大时，可沿径向引出。 标注弧长时，应在尺寸 数字上方加注符号 “⌒”。
图
例
标注剖面为正方形结构 的尺寸时，可在正方形 边长尺寸数字前加注符 号“□”或用“B×B” 注出。
50 基本尺寸
50±0.008 50++00..002048 50--00..000262
公差带图可以直观地表示出公差的大小 及公差带相对于零线的位置。
⑴ 标准公差
用以确定公差带的大小，国家标准共规定了20
个等级。 即：IT01、IT0、 IT1~IT18
标准公差的数值由基本尺寸和公差等级确定。
标准公差
第七章 零件图
一、零件图的作用和内容
轴承座零件图
1，零件图的作用
任何机械产品都是由零件装配而成的。零件图要表达 清楚单个零件的结构、形状、大小及技术要求。它是生 产中的重要技术文件，是加工和检验零件的依据。
2，零件图的内容：
（1）一组视图: 用视图、剖视图、断面图等，正确、清晰 地表达出零件的结构和形状。
位
倾斜度
置
公
同轴度
差定
位 对称度
位置度
跳 圆跳动 动
全跳动
符号
形位公差标注示例
Φ100 的 圆 柱 面 对 于 Φ45轴线（基准B）的 圆跳动公差为0.015。
Φ100的圆柱面的圆度 公差为0.004。
滚轮右端面对于左端面 （基准A）的平行度公 差为0.01。

Draw detail drawing
注意：
零件图与装配图在视图内容、表达方法、尺寸标 注等方面的不同。
2. 拆画零件图应注意的问题 :
Does and don’ts in detailing
(1) 零件的视图表达方案应根据零件的结构形状确定， 而不能盲目照抄装配图。
( 2) 在装配图中允许不画的零件的工艺结构，如倒角、 圆角、退刀槽等，在零件图中应全部画出。
绘图比例说明
⚫习题集内有A2大装配图，作业要求画A2 图纸，比例和装配 图一样（接近2：1，但原图不准，所以不用管具体比例了）；
⚫除装配图已有尺寸要保证，其余尺寸可稍微调整，保证视图 对应关系正确，和其他零件能装配到一起。
视图表达方案 装配图上哪些视图涉及到了壳体？ 主视图
左视图
后视图（A向视图） E向视图（右视图）
由装配图的标题栏可知，该部件名称为风窗 除冰器，是飞机驾驶舱风挡玻璃上的除冰霜装置 （图中仅画出传动部分）。由明细栏和外形尺寸 可知它由28种零件组成，结构比较复杂。
装配图
⒉ 分析部件的工作原理
课本 P134～139
蜗轮蜗杆减速（两交叉轴）
Wormgear and worm for Skew shafts
装配图
4. 分析零件间的装配关系和部件结构
分析部件的装配关系，要弄清零件之间 的配合关系、连接固定方式等。
① 配合关系
可根据图中配合尺寸的配合代号，判 别零件配合的基准制、配合种类及轴、孔 的公差等级等。
风窗除冰器有蜗轮轴系和蜗杆轴系两 条主装配线。
② 连接和固定方式
弄清零件之间用什么方式连接，零件 是如何固定、定位的。
螺钉被切 断（剖卸 画法）
螺塞

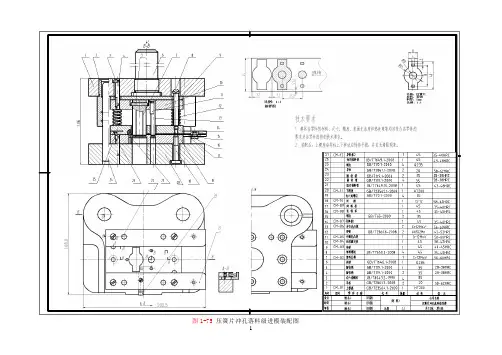

1图1-75 压簧片冲孔落料级进模装配图图1-76凹模零件图图1-82冲方孔凸模零件图图1-83落料凸模零件图图1-85卸料板零件图图1-89导料板1零件图图1-90导料板2零件图图1-91上模座零件图图1-92下模座零件图任务1-2 复合模1—下模座 2—导柱 3—橡胶 4—导套 5—挡料销 6—凸模固定板 7—模柄 8—打杆 9—上模座 10—图1-93 倒装式复合模外观结构图图1-94 落料冲孔复合模主视结构简图上模垫板 11—空心垫板 12—落料凹模 13—导料销 14—卸料板 15—凸凹模固定板 16—下模垫板图1-95倒装式复合模下模俯视外观图图1-96 倒装式复合模外观结构俯视图图1-97 倒装式复合模工作原理2 11—固定挡料销 2—导料销 3—工件3图1-121 垫片冲裁复合模落料凹模零件图图1-123 垫片冲裁复合模上模座零件图图1-124 垫片冲裁复合模凸凹模固定板零件图图1-125 垫片冲裁复合模凸凹模零件图图1-126 垫片冲裁复合模冲孔凸模零件图图1-127 垫片冲裁复合模凸模固定板零件图图1-128 垫片冲裁复合模空心垫板零件图图1-129 垫片冲裁复合模推块零件图图1-130 垫片冲裁复合模下模垫板零件图图1-131 垫片冲裁复合模下模座零件图图1-132 垫片冲裁复合模卸料板零件图任务1-3 弯曲模32图1-138 保持架弯曲模装配图图1-139保持架弯曲模凸模零件图图1-140保持架弯曲模凹模零件图图1-141保持架弯曲模凸模固定板零件图图1-142保持架弯曲模凸模垫板零件图图1-143保持架弯曲模上模座零件图图1-144保持架弯曲模凹模固定板零件图图1-145保持架弯曲模定位块零件图图1-146保持架弯曲模凹模垫板零件图图1-147保持架弯曲模下模座零件图图1-148保持架弯曲模模柄零件图任务4 塑料模图2-24方盒形注射模装配图4445图2-25 推杆固定板零件图46图2-26 型芯零件图47图2-27 型腔零件图48图2-28 定模座板零件图49图2-29 定模板零件图50图2-30 动模板零件图。

总之，零件的表达方案不是唯一的，需要综合 比较，考虑取舍，最终确定一个表达完整、正确、 清晰、简便的最优方案。
加工位置：指主要加工工序中零件被装夹 和固定时的位置。
工作位置：零件在机器（或部件）中工作 时的位置。
•
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
根据这类零件的结构特点，通常用两个视图，
如果联系零件的工作情况及主要加工位置，一般将
主视图轴线水平放，并且要取剖视表达出内部的结 构形状；另外一个视图用来表达端面形状。
•叉架类 叉类包括拨叉、拉杆、连杆等。架类多属各种支架等。
通过以上分析，可将主视图选择的原则和要点归纳如11.4 零件图的视图的选择
运用学过的知识，选择一组恰当的视图将零件内、 外结构形状表达清楚，是画零件图首先要考虑的问题。 1、主视图的选择
主视位置
主视方向
由于零件的结构和复杂程度不同，下面我们以几 类具有代表性的典型零件的工作图为例进行分析，总
结归纳表达方法的特点。 •轴和轴套类
模 数
m Z1
2.5 18 30 20°
齿 数
Z2
压 力 角 中 心 距 传 动 比
A i
60 0.6
60
第十一章 零件工作图
完整表达一个零件的图样，叫做零件图。
•内容提要
•零件图的作用和内容 •零件的表达方法 •零件结构的工艺性 •零件图尺寸标注 •技术要求
11.1 零件图的作用和内容
根据机器（或部件）对其的要求，正确、完整
和符合实际表达出设计者思想的工程图样，同时它
也是指导工人生产制造和加工检验的依据。 因此应该具备以下内容：
