贴片电阻表示方法

贴片电阻标识330 -回复

贴片电阻是一种常见的电子元器件，广泛应用于各种电子设备中。它的主要作用是限制电流的流动，并提供电阻值以满足电路设计的要求。在贴片电阻上，一般会有一些标识，以便于识别其电阻值和其他相关参数。在本文中，我们将以标识为“330”的贴片电阻为例，一步一步地讲解如何解读它的参数。

首先，让我们来了解一下贴片电阻的标识规则。标识一般由三个数字和一个字母组成。这些数字代表了贴片电阻的电阻值和精度等参数，而字母表示其温度系数。在标识“330”中，3代表第一位有效数字，3代表第二位有效数字，0代表幂次，即10的0次方（10^0），而字母无法从标识中确定。

接下来，我们需要根据这些参数来计算贴片电阻的实际电阻值。在标识“330”中，第一位有效数字是3，第二位有效数字也是3，因此我们可以得到电阻值为33。幂次为0，即10的0次方，所以我们不需要对电阻值进行进一步的乘法或除法运算。因此，标识“330”对应的贴片电阻的实际电阻值为33欧姆（Ω）。

除了电阻值，贴片电阻的标识还可以提供一些其他的信息。比如，字母可以表示贴片电阻的温度系数，即随着温度的变化，电阻值的变化程度。常见的温度系数字母包括K、M、P、R等。然而，在标识“330”中没有字母，所以我们无法确定该贴片电阻的温度系数。

此外，贴片电阻的标识还可以包含关于其精度的信息。通常，精度表示为一个百分比数值。例如，如果标识为“330”的贴片电阻精度为5%，则表示其电阻值可能在实际值的正负5%范围内变化。然而，在标识“330”中，我们也无法确定该贴片电阻的精度。

在实际应用中，标识“330”的贴片电阻可能会用于许多不同的电路中。由于电阻值较小，33欧姆的贴片电阻通常用于低功率电路，如小型电子设备和电子玩具等。其作用是限制电流的流动，保护其他电子元件免受过大电流的损害。

此外，贴片电阻还具有很好的稳定性和可靠性。由于其小巧的尺寸和可靠的连接方式，贴片电阻通常比传统的插件电阻更适用于大规模生产。因此，贴片电阻已成为现代电子制造中不可或缺的重要元件之一。

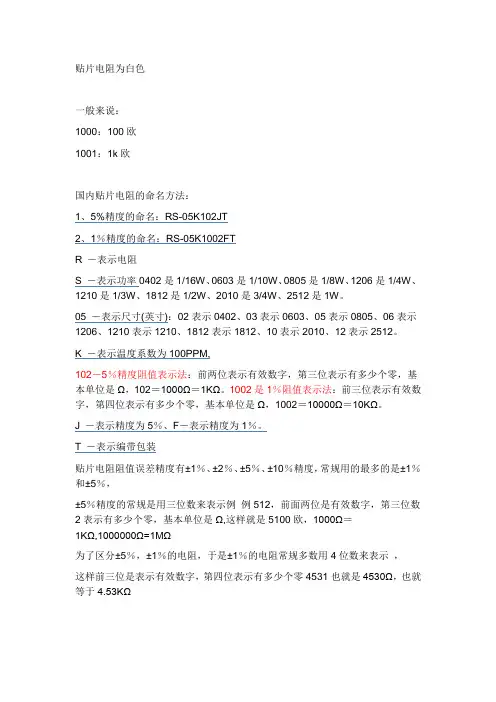

贴片电阻为白色

一般来说：

1000：100欧

1001：1k欧

国内贴片电阻的命名方法：

1、5%精度的命名：RS-05K102JT

2、1％精度的命名：RS-05K1002FT

R －表示电阻

S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、

1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

K －表示温度系数为100PPM,

102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装

贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，

±5％精度的常规是用三位数来表示例 例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1MΩ

为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示 ，

这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ

贴片电阻的封装与功率关系如下表：

封装 额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列 提升功率系列

0201 0603 1/20W / 25

0402 1005 1/16W / 50

0603 1608 1/16W 1/10W 50

0805 2012 1/10W 1/8W 150

常规贴片电阻(部分)

常规的贴片电阻的标准封装及额定功率如下表：

英制(mil) 公制(mm) 额定功率(W)@ 70°C

0201 0603 1/20

0402 1005 1/16

0603 1608 1/10

0805 2012 1/8

1206 3216 1/4

1210 3225 1/3

1812 4832 1/2

2010 5025 3/4

2512 6432 1

国内贴片电阻的命名方法：

1、5%精度的命名：RS-05K102JT

2、1％精度的命名：RS-05K1002FT

R －表示电阻

S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,

102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装

1 / 6 贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸：

英制

(inch) 公制

(mm) 长(L)

(mm) 宽(W)

(mm) 高(t)

(mm) a

(mm) b

(mm)

0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05

0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10

0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20

0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20

1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20

1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20

1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20

2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20

2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20

贴片元件的封装

一、 零件规格:

(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。
