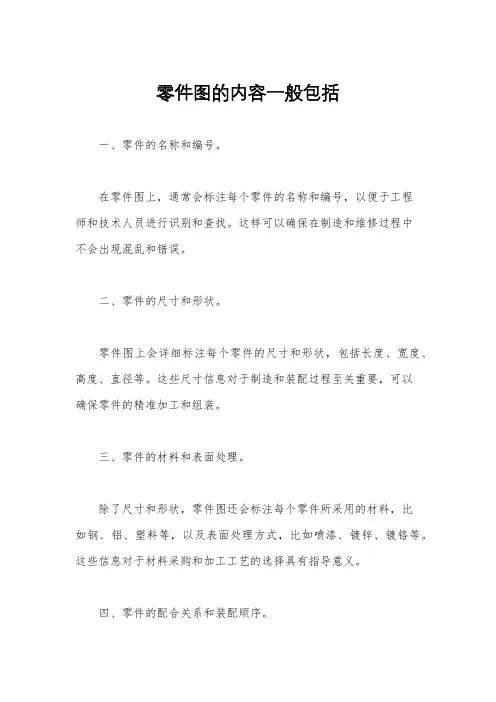

零件图的内容一般包括一、零件的名称和编号。
在零件图上，通常会标注每个零件的名称和编号，以便于工程师和技术人员进行识别和查找。
这样可以确保在制造和维修过程中不会出现混乱和错误。
二、零件的尺寸和形状。
零件图上会详细标注每个零件的尺寸和形状，包括长度、宽度、高度、直径等。
这些尺寸信息对于制造和装配过程至关重要，可以确保零件的精准加工和组装。
三、零件的材料和表面处理。
除了尺寸和形状，零件图还会标注每个零件所采用的材料，比如钢、铝、塑料等，以及表面处理方式，比如喷漆、镀锌、镀铬等。
这些信息对于材料采购和加工工艺的选择具有指导意义。
四、零件的配合关系和装配顺序。
在零件图上，会清晰地标注每个零件之间的配合关系，包括孔位、键槽、螺纹等。
同时，还会标注零件的装配顺序和方法，确保在实际装配过程中不会出现问题。
五、零件的功能和用途。
零件图通常会附带零件的功能和用途说明，这对于设计人员和使用者来说非常重要。
了解每个零件的功能和用途，可以帮助设计人员更好地进行设计和优化，同时也可以帮助使用者更好地理解和操作设备。
六、零件的标准和规范。
在零件图上，会标注每个零件所符合的标准和规范，比如国际标准、行业标准等。
这些信息对于质量控制和检验具有重要意义，可以确保零件的质量和可靠性。
七、零件的其他相关信息。
除了上述内容，零件图还可能包括一些其他相关信息，比如零件的重量、成本、供应商信息等。
这些信息对于全面了解和管理零件具有重要意义。
总结：零件图的内容非常丰富和详细，涵盖了零件的各个方面信息。
设计人员、工程师和技术人员可以通过零件图准确地了解每个零件的特性和要求，从而保证产品的质量和性能。
同时，零件图也是沟通和交流的重要工具，可以帮助不同部门和人员之间进行有效的协作和理解。
因此，制作和管理好零件图对于企业的产品开发和制造过程具有重要意义。

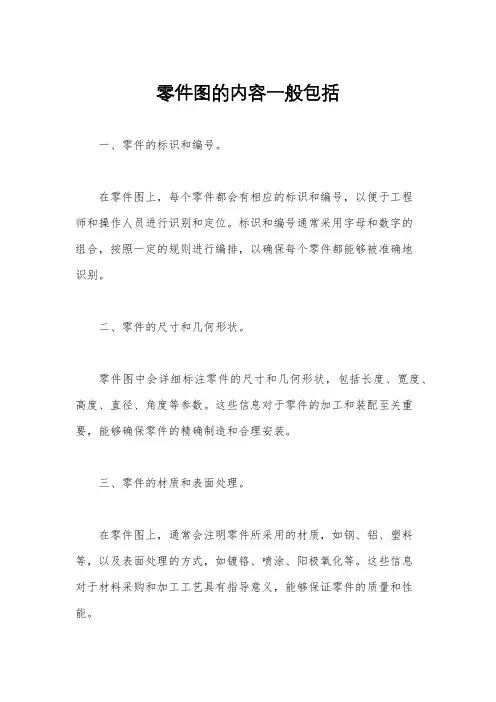

零件图的内容一般包括一、零件的标识和编号。
在零件图上，每个零件都会有相应的标识和编号，以便于工程师和操作人员进行识别和定位。
标识和编号通常采用字母和数字的组合，按照一定的规则进行编排，以确保每个零件都能够被准确地识别。
二、零件的尺寸和几何形状。
零件图中会详细标注零件的尺寸和几何形状，包括长度、宽度、高度、直径、角度等参数。
这些信息对于零件的加工和装配至关重要，能够确保零件的精确制造和合理安装。
三、零件的材质和表面处理。
在零件图上，通常会注明零件所采用的材质，如钢、铝、塑料等，以及表面处理的方式，如镀铬、喷涂、阳极氧化等。
这些信息对于材料采购和加工工艺具有指导意义，能够保证零件的质量和性能。
四、零件的配合关系和装配要求。
零件图中会标注零件之间的配合关系，包括间隙、配合面、相对位置等信息，以及零件的装配要求，如拧紧扭矩、涂抹润滑油等。
这些信息对于零件的装配和调试非常重要，能够确保装配的准确性和稳定性。
五、零件的功能和用途说明。
零件图上通常会配有零件的功能和用途说明，包括该零件在整个产品中的作用和重要性。
这些信息对于工程师和操作人员理解零件的意义和作用至关重要，能够指导他们正确地进行设计和操作。
六、零件的加工工艺和质量要求。
零件图中可能会标注零件的加工工艺和质量要求，包括加工精度、表面粗糙度、检测方法等。
这些信息对于零件的加工和检验具有指导意义，能够确保零件的质量和性能符合要求。
七、其他附加信息。
除了以上内容外，零件图还可能包括其他附加信息，如零件的重量、成本、供应商信息等。
这些信息对于产品的整体设计和管理具有一定的参考价值，能够帮助企业做出合理的决策。
综上所述，零件图的内容一般包括零件的标识和编号、尺寸和几何形状、材质和表面处理、配合关系和装配要求、功能和用途说明、加工工艺和质量要求以及其他附加信息。
这些内容对于产品的设计、加工、装配和管理具有重要的指导意义，能够确保产品的质量和性能达到要求。
7．1 零件工作图的内容及应满足的要求视图:所选视图应充分而准确地表达零件内部、外部的结构形状和尺寸大小，而且视图及剖面等的数量应力求最少。
1.尺寸标注零件图中的尺寸是制造和检测零件的依据，所以要仔细标注，尺寸既要完整，又不应重复。
在标注尺寸前，应根据零件的加工艺过程，正确选择基准，以利于加工和检测，避免在加工时作计算。
大部分尺寸最好标注在最能反映零件结构特征的视图上。
2.尺寸公差和形位公差1）零件工作图上所有的配合部位和精度要求较高的地方都应标注基本尺寸及其极限偏差数值。
如配合的孔，中心距等。
2）对于没有配合关系，而且精度要求不高的尺寸公差和极限偏差可以不注出，以简化图样标注。
但对于未注尺寸公在图样上和技术文件采用GB/T1804的标准号和未注公差等级符号表示。
如选择用中等级时可表示为：“未注尺寸公差GB/T1804-m”。
3）零件图上要标注必要的形位公差，因为零件在装配时，不仅尺寸误差，而且几何形状和位置误差都会影响零件装配，低零件的承载能力，甚至加速零件的损坏。
4）形位公差值可用类比法或计算法确定，但要注意个公差值得协调，应该使。
对于配合面，当缺少具体推荐值时，通常取形位公差为尺寸公差的（25~63）%。
5）零件的非配合表面和某些精度要求不高的表面，不标注形位公差。
但应按GB/T1184-1996 的规定，在零件的技术要求加以说明，例如：“未注形位公差按GB/T1184-K”查看更多：；对称度未注公差值；圆跳动未注公差值3.表面粗糙度零件的表面都应该注明粗糙度的等级。
如果较多的表面具有相同的表面粗糙度等级，则要集中在图样右上角标注，并加“其余字样。
粗糙度等级的选择，一般可以根据对各表面的工作要求和尺寸精度等级来决定，在满足工作要求的条件下，不得随意提高等 1)取样长度和评定长度的选用值（GB/T1031-1995）2)轮廓算术平均偏差Ra的数值（GB/T1031-1995）（μm）3)轮廓最大高度Rz的数值（GB/T1031-1995）（μm）4.技术要求技术要求：指一些不便再图上用图形或符号表达，但在制造或检验时又必须保证要求。
