简单零件三视图

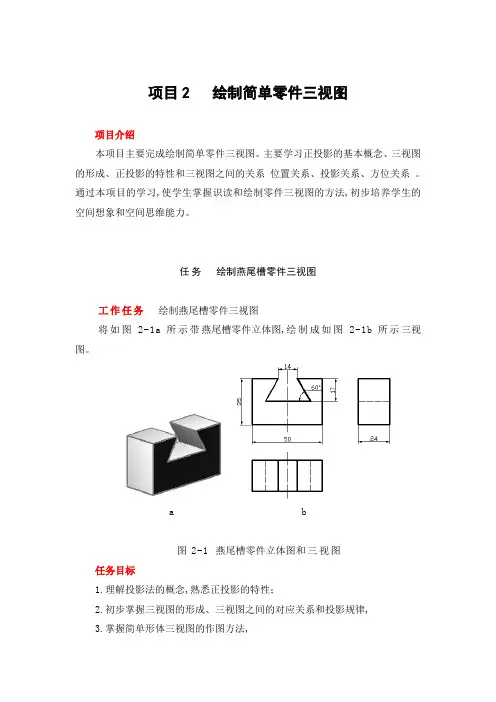

项目2 绘制简单零件三视图项目介绍本项目主要完成绘制简单零件三视图。

主要学习正投影的基本概念、三视图的形成、正投影的特性和三视图之间的关系位置关系、投影关系、方位关系。

通过本项目的学习,使学生掌握识读和绘制零件三视图的方法,初步培养学生的空间想象和空间思维能力。

任务绘制燕尾槽零件三视图工作任务绘制燕尾槽零件三视图将如图2-1a所示带燕尾槽零件立体图,绘制成如图2-1b所示三视图。

a b图2-1 燕尾槽零件立体图和三视图任务目标1.理解投影法的概念,熟悉正投影的特性；2.初步掌握三视图的形成、三视图之间的对应关系和投影规律,3.掌握简单形体三视图的作图方法,4.能对照模型或简单零件识读三视图。

任务描述如图2-1a所示是燕尾槽零件立体图,这种图形具有一定的立体感,给人直观印象。

但是,在表达物体的某些结构时其形状发生了变形,因此,立体图不能完全准确表达零件的真实形状。

而采用正投影法所绘制的三视图能够准确地表达零件的结构形状和大小,如图2-1b所示。

本任务主要学习简单零件三视图的绘制。

知识准备一、正投影法的概念1．正投影法当日光或灯光照射物体时,在地面或墙壁上就会出现物体的影子,这就是我们日常生活中常见的投影现象。

人们将这种现象进行科学的概括与总结,形成了影子与物体形状之间的对应关系。

如图2-2所示,设置一个直立平面P,在P面的前方放置带燕尾槽零件,并使该零件的前面与P面平行。

如果用相互平行的光线向P面垂直投射,在P面上就可以得到燕尾槽零件的影子,即燕尾槽零件在P面上的正投影。

产生正投影的方法称为正投影法。

直立平面P称为投影面,相互平行的光线称为投射线,所谓投影法就是用投射线通过物体,向选定的投射面进行投射,并在该面上得到图形的一种方法。

图2-2正投影法正投影法的投射线与投影面垂直,在投影面上得到的投影能够反映物体的真实形状和大小,绘制也较简便,具有较好的度量性,因此在工程上得到广泛的应用。

二、正投影的投影特性1.真实性如图2-3a所示,物体上直线AB平行于投影面P时,其投影ab反映AB的实长；物体上平面Q平行于投影面P时,其投影q反映Q的实形。

1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11（见A-A断面）等。

这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。

而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。

对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。

尺寸标注方法参见图。

4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。
