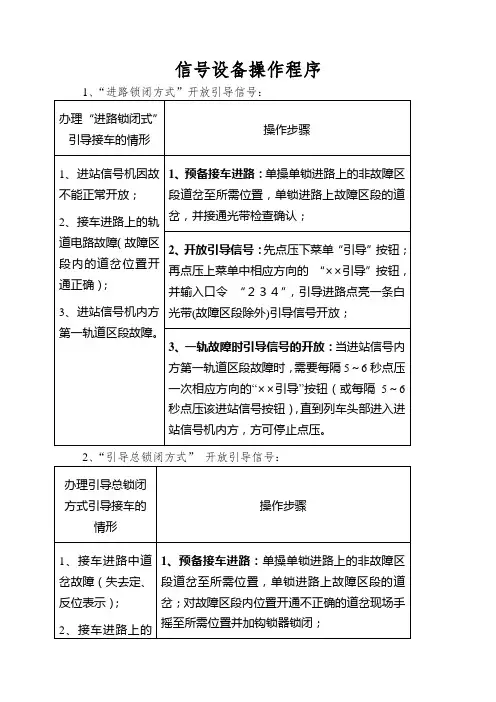

信号设备操作程序9、解锁列车、车列通过后，进路中留下的两端均无信号机区段的绿光带：双线自动闭塞车站“改方操作”简表运算机联锁车站“信号设备操作程序”考试卷车站：职名：姓名：计分：1、哪些情形应办理“进路锁闭式”引导接车？如何样预备接车进路和开放信号？如何解锁引导进路？（20分）2、办理引导总锁闭方式引导接车的情形有哪些？如何预备接车进路和开放信号？如何解锁引导总锁闭？（20分）3、如何样解锁列车驶离后进路的“第一区段”故障留下的绿光带？（2 0分）4、如何样解锁列车、车列通过后，进路中留下的两端均无信号机区段的绿光带？（20分）5、双线自动闭塞车站如何正常办理改变运行方向？如何辅助办理改变运行方向？（20分）TYJL-II型运算机联锁进路解锁方式1．取消进路办理条件：当进路未接近锁闭时要取消进路操作：点压“总取消”按钮和进路“始端”按钮取消进路。

2．总人解进路办理条件：当进路已接近锁闭时要取消进路操作：点压“总人解”按钮和进路“始端”按钮，按照提示输入口令后，始端信号机处开始倒计时，计时完毕进路解锁。

讲明：a)当信号关闭后，按照进路性质延时解锁。

接车进路及正线发车进路延时时刻为3分钟，其它进延时时刻为30秒。

b)口令应按操纵台显示器下方所提示的要求输入。

3．区段故障解锁办理条件：当车列顺序占用过，且进路始端已不存在时。

操作：点压“故障解”按钮和区段内道岔按钮（岔尖处）或无岔区段的区段名称，按照提示输入口令即可。

讲明：a)一次操作只能解锁一个区段。

b)进路锁闭信号开放后，误办理区段故障解锁操作，只打灭信号不解锁区段。

4．非正常情形下进路的故障解锁方式一办理条件：尚未使用的进路中某区段故障，显现红光带，现在信号关闭，进路处于锁闭状态。

操作：点压“总人解”和“始端”按钮及口令，进路自始端至故障区段解锁。

再点压“总人解”和“终端”按钮及口令，延时30秒后故障区段至终端之间的进路解锁。

讲明：若接近区段有车，进路始端至故障区段解锁会延时30秒或3分钟解锁。

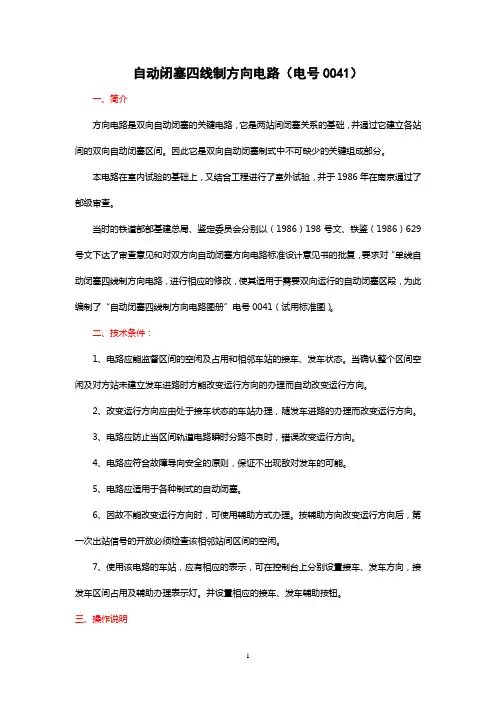

自动闭塞四线制方向电路（电号0041）一、简介方向电路是双向自动闭塞的关键电路，它是两站间闭塞关系的基础，并通过它建立各站间的双向自动闭塞区间。

因此它是双向自动闭塞制式中不可缺少的关键组成部分。

本电路在室内试验的基础上，又结合工程进行了室外试验，并于1986年在南京通过了部级审查。

当时的铁道部部基建总局、鉴定委员会分别以（1986）198号文、铁鉴（1986）629号文下达了审查意见和对双方向自动闭塞方向电路标准设计意见书的批复，要求对“单线自动闭塞四线制方向电路，进行相应的修改，使其适用于需要双向运行的自动闭塞区段，为此编制了“自动闭塞四线制方向电路图册”电号0041（试用标准图）。

二、技术条件：1、电路应能监督区间的空闲及占用和相邻车站的接车、发车状态。

当确认整个区间空闲及对方站未建立发车进路时方能改变运行方向的办理而自动改变运行方向。

2、改变运行方向应由处于接车状态的车站办理，随发车进路的办理而改变运行方向。

3、电路应防止当区间轨道电路瞬时分路不良时，错误改变运行方向。

4、电路应符合故障导向安全的原则，保证不出现敌对发车的可能。

5、电路应适用于各种制式的自动闭塞。

6、因故不能改变运行方向时，可使用辅助方式办理。

按辅助方向改变运行方向后，第一次出站信号的开放必须检查该相邻站间区间的空闲。

7、使用该电路的车站，应有相应的表示，可在控制台上分别设置接车、发车方向，接发车区间占用及辅助办理表示灯。

并设置相应的接车、发车辅助按钮。

三、操作说明1、正常办理时：假定甲站处于接车站状态，其接车方向表示灯JD（黄灯）亮，乙站处于发车站状态，其发车方向表示灯FD（绿灯）亮，区间空闲，两站的监督区间表示灯JQD（红灯）均熄灭，现甲站需要发车，则可按正常办理方式来改变区间的运行方向。

此时甲站值班员先按下允许改变方向按钮，然后办理一条发车进路就可以使方向电路自动改变运行方向，即乙站改为接车站状态，其FD熄灭，然后其JD点亮。

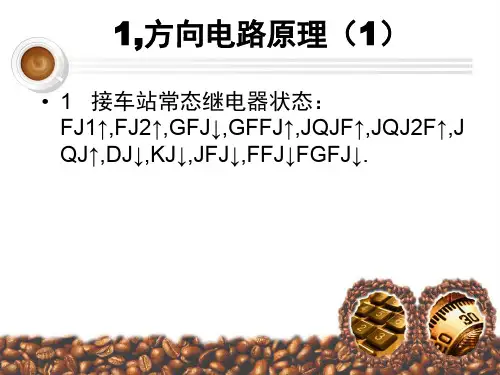

3，正常改方之操作及接车站继电器 状态变化（7）
A , 接车站按下允许改方按钮后各继电器状 态变化 FAJ↑→GFJ↑→GFFJ(缓放)↓→JQJF(缓 放)↓→JQJ2F(缓放)↓
3，(1)正常改方之GFJ励磁电路 （8）
3，(2)正常改方之GFFJ电路缓放 落下（9）
3，(3)正常改方之JQJF电路缓放落下 （10）
• （2）接车站按压总辅助 和发车辅助 KZ→ZFAJ↑→FFA↑→JQJ 2F↓→GFJ↓→DJ↓→FFJ(1 ~4) →KF(发车辅助继电器 励磁);
4,辅助改方之接车站DJ继电器电路 （17）
• (3)接车站DJ励磁电路 KZ→FSJ→FFJ↑→JQ J↓→DJ(1~4)↑→SJ↓→ KF(短路继电器吸起);
两站方向继电器转极联系图（13）
此极性电源使接车站FJ2打落，发车站 FJ2,FJ1吸起；
接车站FJ1转极及两站电源叠加于FJ2 电路（14）
C 在发站FJ1转极和接车站JQJ2F落下后,勾通 接车站FJ1励磁转极电路,并形成两站电源瞬 时正向叠加于两站的FJ2 即 (发车站)FZ →JFJ↓→FJ1↑→GFJ↓→FFJ↓→FJ2(1~4)→ 外线→ （接车站） FJ2(4~1)→FFJ↓→GFJ↑→JFJ↓→GFFJ↓→FJ 1(4~1)→JQJ2F↓→JFJ↓→GFJ↑→FFJ↓→外 线→(发车站)FFJ↓→GFJ↓→JFJ↓→FF
接车站FGFJ联系图（20）
由于此电源的方向性，只能使接车站FGFJ吸起，而接车站FJ2和发车站FJ2保持不动；
FGFJ吸起后走正常改方路径 （21）
站间联系电路及加电模型（22）
GFJ励磁路径（24）
• (6)FGFJ↑→JQJ2F(励磁)→GFJ(励磁)↑→接 正常改方电路.

中华人民共和国铁道部标准图自动闭塞四线制方向电路图册电路原理说明图号：电号0041批准文号：铁基[1987]507号铁道部通信信号公司研究设计院一九八七年五月北京目录一、概述二、主要技术条件三、电路特点四、工作原理简介五、需要说明的问题六、电源系列的选择七、自动闭塞四线制方向电路使用说明一、概述方向电路是双向自动闭塞的关键电路，它是两站间闭塞关系的基础，并通过它建立各站间的双向自动闭塞区间。
