四线制改方电路流程图

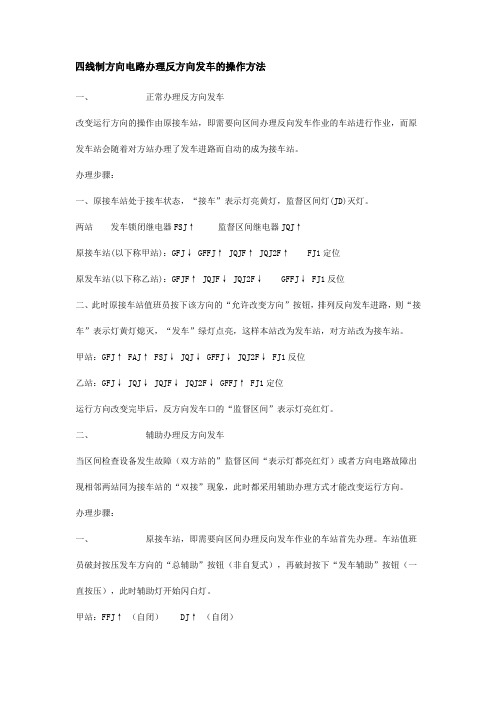

四线制方向电路办理反方向发车的操作方法一、正常办理反方向发车改变运行方向的操作由原接车站，即需要向区间办理反向发车作业的车站进行作业，而原发车站会随着对方站办理了发车进路而自动的成为接车站。

办理步骤：一、原接车站处于接车状态，“接车”表示灯亮黄灯，监督区间灯(JD)灭灯。

两站发车锁闭继电器FSJ↑监督区间继电器JQJ↑原接车站(以下称甲站)：GFJ↓ GFFJ↑ JQJF↑ JQJ2F↑ FJ1定位原发车站(以下称乙站)：GFJF↑ JQJF↓ JQJ2F↓GFFJ↓ FJ1反位二、此时原接车站值班员按下该方向的“允许改变方向”按钮，排列反向发车进路，则“接车”表示灯黄灯熄灭，“发车”绿灯点亮，这样本站改为发车站，对方站改为接车站。

甲站：GFJ↑ FAJ↑ FSJ↓ JQJ↓ GFFJ↓ JQJ2F↓ FJ1反位乙站：GFJ↓ JQJ↓ JQJF↓ JQJ2F↓ GFFJ↑ FJ1定位运行方向改变完毕后，反方向发车口的“监督区间”表示灯亮红灯。

二、辅助办理反方向发车当区间检查设备发生故障（双方站的”监督区间“表示灯都亮红灯）或者方向电路故障出现相邻两站同为接车站的“双接”现象，此时都采用辅助办理方式才能改变运行方向。

办理步骤：一、原接车站，即需要向区间办理反向发车作业的车站首先办理。

车站值班员破封按压发车方向的“总辅助”按钮（非自复式），再破封按下“发车辅助”按钮（一直按压），此时辅助灯开始闪白灯。

甲站：FFJ↑ （自闭）DJ↑ （自闭）二、经双方值班员电路联系确认区间无车、双方均未办理发车进路，本站值班员通知邻站值班员按下接车方向的“总辅助”按钮及“接车辅助”按钮。

乙站：JQJ ↓DJ↑ JFJ↑乙站值班员松开“接车辅助”按钮乙站：JFJ↑（靠电容放电）DJ↑（自闭） FJ2转极甲站：FGFJ↑ FFJ↑（自闭）DJ↑（自闭）JQJ2F↑ GFJ↑（自闭）乙站：JFJ↓（电容放电完毕）DJ↓甲站：FGFJ↓（缓）FFJ↓乙站：FJ2转极GJF↓ DJ↓甲站：FJ2转极JQJF↓ JQJ2F（缓）↓ FJ1转极此时两站的辅助灯立即点亮稳定白灯，本站即原接车站值班员可以松开按钮。

技术应用ＴＥＣＨＮＯＬＯＧＹＡＮＤＭＡＲＫＥＴＶｏｌ．２７，Ｎｏ．９，２０２０四线制改变运行方向电路故障分析及处理方法钟世军（国家能源集团包神铁路集团神朔铁路分公司，陕西神木７１９３００）摘　要：神朔铁路分公司现在全线上道使用的是ＺＰＷ－２０００Ａ移频自动闭塞四线制改变运行方向电路，投入运行使用已有１６年，是现阶段信号设备的重要组成部分，其运行质量以及状态对铁路安全和运输效率起到重要的作用。

目前，对四线制改方电路的原理和改方办理方式方法等理论方面介绍较多，但对故障处理方法介绍很少。

主要介绍电路原理，日常运用中的故障判断分析、处理方法和应急方法。

关键词：四线制；改变运行方向电路；故障处理方法；应急方法ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００６－８５５４．２０２０．０９．０３４　电路构成、改方意义及方式方法１．１　电路构成四线制改方电路由安全型继电器、控制盘面按钮、电阻、电容构成。

电路由按钮继电器电路，方向继电器电路，监督区间继电器电路，区间正、反向继电器电路，改方、改方辅助继电器电路，接、发车方向继电器电路，监督区间复示继电器电路，短路继电器电路，控制继电器电路，控制信号继电器电路组成。

１．２　改方的意义当运输计划编制不合理或线路施工封锁，就会造成阶段性、方向性车流拥堵，为了能够缓解车流拥堵，特别是某些重要列车需要放行时，可以使用空闲的另一条线路进行该线路的反向运行。

在这种情况下，ＺＰＷ－２０００Ａ移频自动闭塞系统设计了改变运行方向电路，简称改方电路。

通过改方可以将电路变换为反向运行模式，在某种程度上可以缓解阶段性、方向性车流拥堵，提高运输效率。

１．３　改方的方式及方法改方的方式有正常改方和辅助改方２种。

其中把监督区间继电器ＪＱＪ吸起状态的改方叫正常改方，把ＪＱＪ落下状态的改方叫辅助改方，在办理过程中只能从接车站开始。

正常办理，设甲站为发车站，乙站为接车站，区间空闲，双方均未办理发车或排列发车进路，乙站人员按下允许改方按钮，然后向甲站排列一条发车进路即可自动完成改变方向，当甲站再往回改时，只需要向乙站排列一条发车进路就可以改回去。

四线制改变运行方向电路的操作第一节四线制方向电路使用说明电路组成：对应每个车站的每一接车方向设一套改变运行方向电路，相邻两站间该方向的改变运行方向电路由4根外线组成完整的改变运行方向电路。

对于单线区段，一般车站每端需设一套改变运行方向电路。

对于双线区段，一般车站每端需设两套改变运行方向电路。

每一端的改变运行方向电路由14个继电器组成，分别为两个组合，称为改变运行方向主组合FZ和辅助组合FF。

改变运行方向组合组成四线制改变运行方向电路由方向继电器电路、监督区间继电器电路、局部电路、辅助办理电路和表示电路等组成。

方向继电器电路的作用是改变列车的运行方向。

监督区间继电器电路的作用是监督区间是否空闲，保证只有在区间空闲时才能改变运行方向。

局部电路的作用是当改变运行方向时控制方向继电器的电流极性，以控制辅助办理电路以实现运行方向的改变。

辅助办理电路的作用是当监督电路发生故障或改变方向电路瞬间突然停电或方向电路瞬间故障，不能正常改变运行方向时，借助辅助办理电路，实现运行方向的改变。

表示电路的作用是表示两站区间闭塞状态，及改变运行方向电路的动作情况。

1、正常办理：当区间自动闭塞设备和车站联锁设备工作正常时，可以按“正常办理”方式改变区间运行方向，即当接车站一方排列出一条发车进路时，方向电路将随之自动动作，进而改变区间的运行方向。

假定有相邻的甲、乙两个站，其中甲站处于接车站状态，其接车方向灯JD(黄灯)亮，而乙站处于发车站状态，其发车方向灯FD(绿灯)亮，区间空闲，两站的监督区间占用灯JQD(红灯)均熄灭。

若甲站需要发车，则可按正常办理的方式来改变区间的运行方向。

此时甲站值班员办理一条发车进路，当该进路被选通时，方向电路将会自动地改变区间的运行方向，即先将乙站改为接车站状态(其发车方向灯FD先熄灭，接车方向灯JD后点亮)，再将甲站改为发车站状态(其接车方向灯JD先熄灭，然后发车方向灯FD后点亮)，当运行方向被改变且发车进路锁闭后，甲、乙两站的监督区间占用灯JQD会同时灭，即表示区间已进入闭塞状态，甲站的出站信号机也随之开放，允许列车进入区间。

关于四线制方向电路故障应急处理的预案1、严格按照《自动闭塞反方向正常（辅助）办理操作程序》进行操作，严禁未与邻站沟通擅自触动改方按钮。

仔细观察控制台的表示灯状态，当双方车站的发车信号均未开放，区间监督灯灭灯时，接车站（接车表示灯亮黄灯）才有改方权，可进行改方操作，发车站（发车表示灯亮绿灯）无改方权。

改方电路进行二次操作必须经13S后方可再次办理。

2、进行改方操作时，必须先破封按下允许改方按钮，此时允许改方表示灯亮红灯，改方完毕必须立即拉出允许改方按钮，使允许改方按钮表示灯熄灭，防止错误办理。

3、辅助改方在监督电路故障或因故出现“双接”使用辅助办理，登记，接车站先破封按下总辅助按钮和发辅助按钮，（保持发辅助按钮在按下状态），发车站破封按下总辅助按钮和接辅助按钮，当原街车站发车表示灯亮起，办理完毕。

4、若是监督区间电路发生故障而进行的辅助办理改方，方向变后，由于发车控制继电器KFJ在落下状态，第一次发车进路办理会信号不能开放，需要路票发车待列车出发压入出站信号机内方，列车驶出1LQ区段（反方向为完全进入邻站进站信号机内方）后，第二次办理发车进路信号可正常开放。

做条件（DJ 81-83）或（JQJ31-32）或（模拟正常逻辑JKJ落下：区段锁闭、占用径路）。

3、在因故出现改方电路不能正常办理时，应急情况下，可将方向电路的继电器拍成反方向位置。

具体做法是先将发车站的FJ1、FJ2拍到吸起位置，控制台接车表示灯应亮黄灯；再将接车站的FJ1、FJ2拍到落下位置，控制台发车表示灯应亮绿灯，此时即可办理发车进路。

3．1 在拍继电器的过程中必须先与车站值班员联系，确认区间无车，严禁区间有车时进行改方操作或用非正常的办法进行改方；3．2 拍方向继电器时，必须按照以下顺序进行操作，先将发车站拍到接车位置，再将接车站改到发车位置（防止出现双发的局面），先将FJ1拍到另一位置，后拍FJ2，（防止FJ1断开，而将FJ2再次带回到原来位置）。

第一节主电路一、主电路的特点（一）传动形式采用传统的交――直传动形式，使用传统的串励式脉流牵引电动机，具有较成熟的经验，控制系统较简单。

（二）牵引电动机供电方式采用一台转向架两台牵引电机并联，由一台主整流器供电，即所谓“转向架独立供电方式”。

全车四个两轴转向架，具有四台独立的相控式主整流器，此方式具有三个优点：一是具有较大的灵活性，当一台主整流器故障时，只需切除一台转向架两台电机，机车仍保留3/4牵引能力；二是同一节车前后两台转向架可进行电气式轴重补偿，即对前转向架（其轴重相对较轻）给以较小的电流，以充分粘着；三是实现以转向架为中心的电气系统单元化。

（三）整流调压电路形式机车主电路采用了不等分三段半控整流调压电路（四）电制动方式机车采用加馈电阻制动，每节车四台牵引电机主极绕组串联，由一台励磁半控桥式整流器供电。

每台转向架上的两台牵引电机电枢与各自的制动电阻串联后，并联在一起，再与主整流器构成串联回路。

与常用电阻制动相比，加馈电阻制动具有三大优点：一是可加宽调速范围，将最大制动力延伸至0km/h（为安全者想，机车的最大制动力延伸至10km/h）；二是能较方便地实现恒制动力控制；三是取消了常规的半电阻制动接触器，简化了控制电路。

（五）测量系统直流电流与直流电压的测量实现传感器化，其优点：一是便于实现直读仪表、过载保护及反馈控制三位一体化；二是实现主电路高电位与控制系统的隔离，使司机台仪表接线插座化。

机车全部采用了霍尔传感器检测直流电流电压信号，以利司机安全，并可提高系统的控制精度。

（六）保护系统采用双接地继电保护，每一台转向架电气回路单元各接一台主接地继电器，以利于查找接地故障。

并且接地继电器设置位置较其他机车不同，位于主变流装置上下两段桥的中点，使整流装置对地电位降低，改善硅元件工作条件。

（七）为提高机车功率因数和改善通讯干扰，机车增加了PFC装置。

二、主电路的构成(一)网侧高压电路(25kV电路)网侧高压电路的主要设备有受电弓l AP、空气断路器4QF、高压电压互感器6TV、高压电流互感器7TA、避雷器5F、主变压器8TM的高压(原边)绕组AX、PFC用电流互感器1 0 9TA，以及二节车之间的25kV母线用高压联接器2AP。

精心整理改变运行方向电路对于双线单向自动闭塞，由于每条线路上只准许一个方向列车运行，故只需防护列车的尾部，控制信息可以始终按一个方向传输。

而对于单线自动闭塞和双线双向自动闭塞，因区间线路上既要运行上行列车，又要运行下行列车，所以除了需要防护列车尾部外，还必须防护列车的头部。

为了对列车头部进行防护，就要求单线自动闭塞两个方向的通过信号机之间和区间两端的车站联锁设备之间发生一定的联锁关系，只允许列车按所建立的运行方向以通过信号机的显示运行。

如准许上行方向的列车运行时，下行方向的通过信号机和出站信号机均不能开放，反之亦然。

在单线自动闭塞区段，我国目前采用平时规定运行方向的方式。

即平时规定方向的通过信号机开放，而反方向的通过信号机灭灯，反方向的出站信号机也不能开放。

只有在区间空闲且原发车站变为接车状态而不能再向区间发车时，经办理一定手续，改变了运行方向后，反方向的出站信号机和通过信号机才能开放，此时规定运行方向的通过信号机和出站信号机不能开放。

在双线双向自动闭塞区段，反方向不设通过信号机，凭机车信号的显示运行。

反方向运行时，通过改变运行方向，转换区间的发送和接收设备，并使规定方向的通过信号机灭灯。

改变运行方向这一任务是由改变运行方向电路完成的。

改变运行方向电路的作用是：确定列车的运行方向，即确定接车站和发车站；转换区间的发送和接收设备；转接区间通过信号机的点灯电路。

改变运行方向电路最初为二线制，后改进为四线制[电号0041]，而后又出现新的二线制[肆号0003]。

第一节四线制改变运行方向电路我国以前使用的二线制改变运行方向电路，由于传输信道内同时要完成控制和监督两个作用，故障率高，影响正常使用和运输效率。

而目前采用的四线制改变运行方向电路将改变区间运行方向的控制电路和监督区间是否空闲的监督电路分别使用一条互相独立的二线制电路，克服了上述缺点，提高了安全程度、可靠性和效率。

一、改变运行方向的办理1．为改变运行方向所设的按钮和表示灯为改变运行方向，控制台上对应每一接车方向，设一组改变运行方向用的按钮和表示灯。

浅析四线制方向电路操作方法摘要：针对四线制方向电路比较复杂，电路动作的瞬时性较强，操作方法较为繁琐的问题，介绍了四线制方向电路的正常开放信号改方和辅助办理改方的办理方法，说明了办理过程中需要注意的关键环节，对于减少人为故障的发生，提高电务维护人员的应急处理能力，具有重要的意义。

关键词：自动闭塞；四线制方向电路；辅助办理前言：方向电路是双向自动闭塞的关键电路，也是两站间闭塞关系的基础，并通过它建立各站间的双向自动闭塞区间，因此它是双向自动闭塞制式中不可缺少的关键组成部分。

无论是在单线双向的自闭区段，还是在双线双向运行的自闭区段，当行车组织需要改变运行方向时，需由方向电路完成转换区间的发送和接收设备，控制通过信号机灭灯或点亮以指示列车运行。

我国过去使用的方向电路均为两线制方向电路，该电路在我国单线自动闭塞区段使用范围广泛，在长期的使用过程中，虽然结合我国的情况作过一些修改，但据现场反映该电路运用过程中经常出现故障，影响了现场正常的铁路运输秩序。

在这种情况下，根据我国国情及在国产设备的基础上，并参考国外有关发展动态，研制了新的方向电路。

将方向回路与区间轨道电路的监督回路分别独立设置，构成四线制方向电路[1]。

四线制方向电路是一个结构较为复杂，电路动作瞬时性强的电路，因此在使用当中也很容易出现各种各样的故障。

由于方向电路过于复杂，加上现场维护人员普遍对其不够熟悉，一旦发生设备故障或者人为故障，处理起来往往手忙脚乱，导致故障延时过长，严重影响了行车效率和安全生产指标。

为此，提高现场维护人员对方向电路故障的判断和处理能力，压缩故障延时，减少方向电路故障对行车的干扰显得尤为重要。

一、四线制方向电路技术条件：1、应能监督区间的空闲及占用和相邻车站的接车、发车状态。

当确认整个区间空闲及对方站未建立发车进路时方能改变运行方向的办理而自动改变运行方向；2、改变运行方向应由处于接车状态的车站办理，随发车进路的办理而改变运行方向；3、应防止当区间轨道电路瞬时分路不良时，错误改变运行方向；4、应符合故障导向安全的原则，保证不出现敌对发车的可能；5、应适用于各种制式的自动闭塞；6、因故不能改变运行方向时，可使用辅助方式办理。

四线制改变运行方向电路对于单线和双线自动闭塞，因区间线路上既要运行上行列车又要运行下行列车，而我国目前采用平时规定的运行方式，即上行线只能运行上行方向列车，下行线只能运行下行方向列车。

由于在双线双向自动闭塞区段由于反方向不设区间通过信号机，列车凭机车信号的显示运行。

在反方向运行时，通过改变运行方向，转换区间的发送和接收设备，并使规定方向的信号机灭灯。

因此改变运行方向电路的作用就是确定列车运行方向，转换区间的发送和接收设备，转接区间信号机的电灯电路。

一、改变运行方向后区间的行车方式：a、行车方式：运行方向改变后，区间采用自动站间闭塞。

即每条线路上，只允许区间最多有一趟列车运行。

b、《技规》231条：设有双向自动闭塞设备的自动闭塞区间，遇轨道电路发生故障等情况。

需使用总辅组按钮改变闭塞方向时，车站值班员必须确认区间空闲后，根据列车调度的命令，使用总辅组按钮改变闭塞方向，并在《行车设备登记薄内》登记。

二、改变运行方向的办理方式及办理时机1、正常办理：是改变方向电路处于正常时的办理方法。

a、办理时机：甲车站处于接车状态，接车表示灯JD点U灯，监督了区间灯JQD灭灯；乙车站处于发车状态，发车表示灯FD点L灯，监督了区间灯JQD 灭灯（表示区间空闲）。

b、办理方法：接车站想发车，在监督了区间灯JQD灭灯情况下，先登记破封按下本咽喉允许改变方向按钮YGFA →YGFD红灯亮，然后本咽喉办理一条发车进路→监督了区间灯JQD红灯亮。

此时原接车站自动改为发车站，接车表示灯JD黄灯灭、发车表示灯FD绿灯亮；原发车站自动改为接车站FD灯L灭、JD灯U亮，JQD灯红灯亮。

待列车全部进入乙站，区间恢复空闲后，两站监督了区间灯JQD灭灯。

见下图：2、辅助办理：是当办理改变运行方向的过程中出现故障时，使方向电路恢复正常的一种办理方式。

即当监督区间电路发生故障，或因故出现“双接”（即发车口接车灯故障点黄灯）时。

a、办理时机：监督区间电路发生故障时，控制监督了区间灯JQD红灯亮，或两站均处于接车状态（即“双接”）时，两车站值班员在确认区间空闲后，经双方协商，即可按规定进行改变运行方向的辅助办理。
