高中物理电路 电表的改装

高中物理电学实验电表改装与校准专题练习(真题+模拟)电表改装与校准一、电表改装与校准1、某同学想要将内阻为98.5Ω、量程为100μA的电流表改装为欧姆表，并进行刻度和校准。

可用的器材有定值电阻R （阻值14 kΩ）、滑动变阻器R1（最大阻值1500 Ω）、滑动变阻器R2（最大阻值500 Ω）、电阻箱（0～.9 Ω）、干电池（E＝1.5 V，r＝1.5 Ω）、红、黑表笔和导线。

1)欧姆表设计将图a中的实物连线组成欧姆表。

欧姆表改装好后，滑动变阻器R接入电路的电阻应为14.5 kΩ；滑动变阻器选R1.2)刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图b所示。

表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为7.25 kΩ、21.75 kΩ。

3)校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向15 kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。

若校准某刻度时，电阻箱旋钮位置如图c所示，则电阻箱接入的阻值为11.5 kΩ。

2、某同学想要将一量程为250 μA的微安表改装为量程为20 mA的电流表。

该同学测得微安表内阻为1200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装。

然后利用一标准毫安表，根据图a所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。

1)连线根据图a和题给条件，将图b中的实物连线。

2)量程问题当标准毫安表的示数为16.0 mA时，微安表的指针位置如图c所示。

由此可以推测出所改装的电表量程不是预期值，而是25 mA。

3)问题原因产生上述问题的原因可能是R值计算错误，接入的电阻偏小。

4)改进方法要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为5R的电阻即可。

其中k＝5.________Ω.2)现用一标准电压源对改装电压表的两个量程进行校准，校准时需选取的刻度为0.5 V、1.0 V、1.5 V、2.0 V、2.5 V、3.0 V.电池的电动势为1.5 V，内阻忽略不计.则滑动变阻器R 应选用最大阻值为________Ω的规格，R1R2R3中应选用阻值分别为________Ω、________Ω、________Ω的规格．3)若定值电阻R1因损坏而阻值变为无穷大，利用图中的电路可以判断出损坏的电阻．图中的d点应和接线柱________(填“b”或“c”)相连．判断依据是：__________________________________________________ ______________________.题目5：某同学改装和校准毫安表的电路图如图(a)所示，其中虚线框内是毫安表的改装电路。

精品文档电表的改装“把电流表改装为电压表”是高中物理课本中的一个重要分组实验，本实验要求达到如下目的：学会把电流表改装为电压表的基本方法即加深对“串联分压”的理解，掌握测电表内阻的一种方法----半偏法，会设计校表电路。

近几年在一些正规化的考卷中，时有该实验的拓展及变形题，如：把“电流表改装成电流表”、“电压表改装成电流表”、“电压表改装成电压表”。

本文对这些情况加以概括、总结，以期对广大考生有所帮助。

1、电流表改装成电压表改装方案在电流表G上串联一个大阻值的定值电阻R，让其分压即可起到电压表的作0用。

U m如图所示，改装后的电压表的量程U=（r+R）Igg0m I g G Rr0g校表电路G 将改装后的电压表与标准电压表并联，利用分压电路即可对所有的刻度进行校准。

V题例巩固例1（2003年杭州调研卷）一电压表由电流表G与电阻R串联改成，如图示。

0若在使用中发现此电压表的读数总比准确值稍小些，那么应采用下列哪种措施加以改进（）A、在R上串联一个比R小得多的电阻 C、在R上并联一个比R小得多的电0000阻B、在R上串联一个比R大得多的电阻 D、在R上并联一个比R大得多的电0000阻分析与解答：偏小的原因是改装后的电压表内阻偏大，这时可将R调小一0些，使表头G上分取的电压大一些，其上指针偏大，对应改装电压表的电压示数就大些。

在R不变的情况下，在其两端并联一个大电阻，也可达到相同的效果，0故本题答案为D。

2、电流表改装成电流表改装方案在电流表G上并联一个小阻值的定值电阻R，让其分流即可起到大电流表的0Ir作用。

g g如图所示，改装后的电流表的量程I=I+ I r/R=（r+R）0ggg mg0GI I /R m 0gR0精品文档．精品文档AG校表电路将改装后的电流表与标准电流表串联，利用分压电路即可对所有的刻度进行校准。

题例巩固例2（2004年天津理综卷）现有一块59C2型的小量程电流表G（表头），满偏电流50μA，内阻约为800—850Ω。

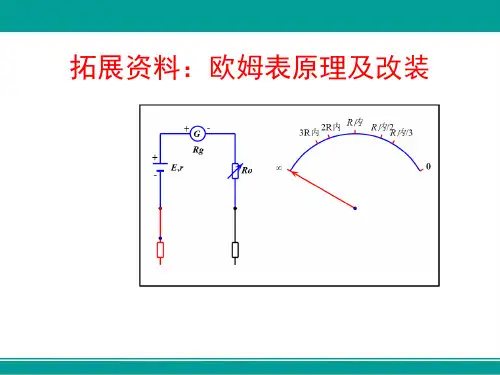

高中物理电表问题总汇一、电表、电表的改装 1.灵敏电流表G 1三个主要参数①内阻Rg:电流表线圈的电阻,大约几十欧到几百欧;②满偏电流Ig:指针批转到最大刻度时的电流,大约几十微安到几毫安;③满偏电压Ug:电流表通过Ig 时两端的电压,大约零点几伏;2三个参数间的关系：由欧姆定律可知Ug=IgRg注意：电表就是电阻;2.电压表 1电压表的改装电流表G 的电压量程Ug=IgRg,当改装成量程为U 的电压表时,应串联一个电阻R 分去多余的电压U-Ug,电阻R 叫分压电阻;2电压表的内阻：Rv=Rg+R3.电流表的改装电流表G 的电压量程Ug=IgRg,当改装成量程为I 的电流表时,应并联一个电阻R 分去多余的电流I-Ig,电阻R 叫分流电阻;2电流表的内阻：R A =Rg ×R/R+Rg 4.电流表改装成欧姆表①原理：闭合电路的欧姆定律②如图1所示,当红、黑表笔短接时,调节R,使电流表的指针达到满偏电流,此时指针所指表盘上满刻度处对应两表笔间电阻为零;这时有： ③当两表笔间接入电阻Rx 时,电流表的电流为：()g ggg g g U U U I R R U U R R Ug-==-=据串联电路的特点得：解得：G R g I U g U g G R g I gU-UgR ()g g g g g gg U I R I I R I R R I I ==-=-据并联电路的特点得：解得：I-I UGR Ig g E I R R r =++x g xEI R R r R =+++G+－RE r红表笔 黑表笔 图1当Rx 改变时,Ix 随着改变,将电流表表盘上Ix 处表上对应的Rx 值,就构成了欧姆表; ④中值电阻：欧姆表的内阻即为中值电阻R 中＝R 内＝R+Rg+r 因Ix 与Rx 不是线性关系,欧姆表表盘刻度不均匀; 二、滑动变阻器的两种接法 1.限流接法 如图2所示; 用电器Rx 的电压调节范围：电路消耗的总功率为：EI 限流接法的选用原则： ①测量时电路中的电流或电压没有要求从零开始连续调节, 只在小范围内变化,且待测电阻Rx 与R 接近时;②电源的放电电流或滑动变阻器的额定电流太小,不能满足分压接法的要求时; ③两种方法都满足时优先选用限流接法; 2.分压接法 如图3所示 ①Rx 电压调节范围0≤Ux ≤E;②开关闭合前,P 应在a 端;分压接法的选用原则：①测量时要求电流或电压从零开始连续调节时; ②待测电阻Rx 远大于R,且要求电压变化范围较大时;③采用限流接法时,电路中实际电压或电流的最小值仍超过Rx 的额定值或电表量程时; 三、电阻的测量1.伏安法测电阻 1原理：部分电路的欧姆定律;2电流表外接法,如图4所示; 误差分析：产生误差的原因：电压表V 分流;适用于测小阻值电阻,即Rx 远小于Rv 时;G+ －RE r红表笔 黑表笔 Rx(0)x ERxU E r Rx R ≤≤=+R P a S E图2 S a REP 图3 VA R 待图4 V V X V A V X A VU R R U R R I R R I I =<+-测真＝＝3电流表内接法,如图5所示; 误差分析：产生误差的原因：电流表A 分压;适用于测大阻值电阻,即Rx 远大于R A 时; 4内、外接法的选用原则 ①计算临界电阻： 若Rx>R 0,待测电阻为大电阻,若Rx<R 0,待测电阻为小电阻,用外接法即大电阻,内接法；小电阻,外接法;大内小外;②试触法确定内外接法：在不知道R V 、R A 、R X 的大致值时,可用试触法,如图6所示触头分别接触a 、b 两点：若V 变化大,说明A 分压大,应用外接法；若A 变化大说明V 分流大,应用内接法;例1：某同学欲测一电阻Rx 的阻值约为300Ω可供选择的仪器有：电流表A1,量程10mA;电流表A 2,量程0.6A;电压表V 1,量程3V;电压表V 2,量程15V ；电源电动势为4.5V;请同学们按图接好电路,闭合S 1后,把开关S 2拨至a 时,发现两电表的指针偏转的角度都在满偏的4/5处；再把开关S 2拨至b 时,发现其中一个电表的指针偏转几乎不变,另一个电表的指针偏转的角度在满偏的3/4处；该同学在实验中所选电压表的量程为所选电流表的量程为 Rx 的测量值为 ;2.安安法测电阻若电流表内阻已知,则可当作电流表、电压表及定值电阻来使用. 1如图7所示,当两电表所能测得的最大电压接近时,如果已知A 1的内阻R 1,则可测得A 2的内阻R 2=I 1R 1/I 2.2如图8所示,当两电表的满偏U A2U A1时,A 1串联一电阻R 1,同样则可测得R 2的内阻R 2=I 1R 1+R 0/I 2.例 2.用以下器材测量一待测电阻的阻值,器材如下：电流表A 1量程250mA,内阻r 1=5Ω;标准电流表A 2量程300mA,内阻r 2约为5Ω;待测电阻R 1阻值约为100Ω；滑动变阻器R 2最大阻值为10Ω；电源E 电动势约为10V,内阻r 约为1Ω；开关S,导线若干;1要求方法简捷,并能测多组数据,画出实验电路原理图,并表明代号; 2实验中,需要直接测量的物理量是用测的量表示待测电阻R 1的阻值的计算公式是 3.伏伏法测电阻若电压表内阻已知,1如图9所示,当两电表的满偏电流接近时,如果 已知V 1的内阻R 1,则可测得V 2的内阻R 2=U 2R 1/U 1.V V AX A A A U U U R R R R I I-=+>测真＝＝R 待0R =12如图10所示,当两电表的满偏电流I V2I V1时,V 1并联一电阻R 0,同样则可测得R 2的内阻为 例 3.用以下器材测量一待测电阻Rx 的阻值900～1000Ω：电源E 电动势约为9V,有一定内阻；电压表V1量程1.5V,内阻r 1=750Ω;电压表V 2量程5V,内阻r 2约为2500Ω;滑动变阻器R 最大阻值为100Ω；开关S,导线若干;1测量中要求电压表的读数不小于量程的1/3,试画出实验中测量电阻Rx 的几种原理图; 2若电压表V 1的读数为U 1,V 2的读数为U 2,则用已知量和测的量表示待测电阻Rx 的阻值的计算公式是：4.电阻箱或定值电阻当电表用1电阻箱作电压表用,如图11所示：可测得电流表A 2的内阻R 2＝I 1-I 2R/I 2图中电阻箱R 可测得电压为I 1-I2R2电阻箱作电流表用如图12所示,若已知R 及R V,则测得干路电流为：5.比较法测电阻如图13所示,测得电阻箱R 1的阻值及A 1表、A 2表的示数I1、I 2,可得Rx=I 2R 1/I 1.若考虑电表内阻的影响,则：I 1Rx+R A1=I 2R 1+R A26.替代法测电阻如图14所示,①S 接1,调节R 2,读出电流表示数为I ； ②S 接2,保持R 2不变,调节电阻箱R 1,使电流表示数也为I; 由上可得：R X =R 1该方法的优点是消除了电表内阻对测量结果的影响,缺点是电阻箱内阻不可以连续调节;7.半偏法测电阻1半偏法测电流表内阻方法一：如图15所示,测电流表G 的内阻： ①将电阻箱R 的电阻调到0； ②闭合S 调节R 0,使电流表G 达到满偏电流I 0；③保持R 0不变,调节R 使电流表G 示数为I0/2；④由上可得R G =R注意：当R G R 0时,测量误差小,此方法适合测大阻值电流表内阻,且测量值偏大; 方法二：如图16所示测量电流表A 的内阻 ①断开S 2,闭合S 1,调节R 0,使A 表满偏为I 0; ②保持R 0不变,闭合S 2,调节R,使电流表读数为I 0221110U R U U R R =+I R③由上得R A =R注意：当R 0R A 时,测量误差小,此方法适合测小阻值电流表内阻,且测量值偏小; 电源电动势宜大一些; 2半偏法测电压表内阻方法一：如图17所示,测电压表V 的内阻：①闭合S,将电阻箱R 的电阻调到R 1时,测得电压表示数为U 1； ②调节电阻箱阻值为R 2,使电压表V 的示数为U 1/2； 由上可得R V =R 2-2R 1 方法二：如图18所示,测电压表V 的内阻： ①将滑动变阻器的画片P 滑到最右端,电阻箱R 的阻值调到最大； ②闭合S 1、S 2,调节R 0,使电压表示数指到满刻度；③打开S 2,保持R 0不变,调节R,使电压表示数指到满刻度的一半；④由上可得R V =R8.欧姆表测电阻,如图19所示：①机械调零 ②选档 ③欧姆调零 ④测电阻Rx. ⑤改换档位 ⑥重新欧姆调零 ⑦测电阻注意：待测电阻的读数应为表盘读数乘以倍数,指针应指在表盘刻度的1/3～2/3的部分,否则需换挡,换挡后需重新欧姆调零;9.消除电表内阻对测量结果的影响例4.伏安法测电阻电路由于电表内阻的影响,不论电表内接还是外借都存在系统误差,为消除系统误差而设计的补偿电路如图所示,完成下列实验步骤并写出待测电阻Rx 的表达式;①先将S 1闭合; ②将S 2与1闭合,调节R,读出电压表读数U 1,安培表读数I 1③———————————————————— ④根据上述测量结果,算出Rx ＝———————四、实物图连线要求：导线不能有交叉、分支,导线必须接在接线柱上；电表的正负极与电源的正负极不能接错;例5.为了测量一个“12V 、5W ”的小灯泡的不同电压下的功率,给定了以下器材：电源：12V,内阻不计；电流表：0~0.6A,0~3A,内阻可忽略； 电压表：0~3V,0~15V,内阻很大； 滑动变阻器；阻值范围0~20Ω,允许最大电流1A ； 开关一个,导线若干; 实验时要求加在灯泡两端的电压可从0V 调到12V.① 请在右框中画出实验电路图.②按画出的电路图,在下面图3的实物图上连接.1E r=0③某位同学测得小灯泡的伏安特性曲线如图4所示;某次测量时,电流表指针位置如图5所示,电流表读数为 A,此时小灯泡的实际功率为 W;练习:1.有甲乙两个不同的电流表,每个表的指针偏转与电流成正比且刻度均匀;把阻值为R 1的电阻与甲表串联,阻值未知的另一电阻与乙表串联,把改装后的甲、乙两个电流表串联,接到电路A 、B 的两端,如图5—41所示,发现甲、乙两表的指针偏转格数分别是n 1、n 2,然后将这两个表并联,再接到电路A 、B 的两端,如图5—42所示,发现甲、乙两表的指针偏转格数分别是n 3、n 4,试求电阻R 2的阻值;2.两只完全相同的灵敏电流表改装成量程不同的电压表V 1、V 2,如果将两表串联起来后去测某一线路的电压,则两只表A ．读数相同B ．指针偏转的角度相同练习1图图5—41R 1R 2乙甲2· R 1甲R 2乙·C ．量程大的电压表读数大D ．量程大的电压表读数小3.一个分压电阻串联到电压表上,使电压表的量程扩大为原来的n 倍,另一分压电阻R 2串联到同一电压表上,量程扩大到原来的m 倍,如果把这两个电阻并联之后再串联到电压表上,为此时电压表的量程扩大了几倍4．用半偏法测电阻时,可变电阻R 既可用电位器,也可以用电阻箱,而可变电阻R /只能采用电阻箱,其原因是___________________________;5．用半偏法测电阻时,在调节电流表指针半偏时,要保持R 的阻值不变,其原因是________________________________;6．如果某电流表的内阻为R g Ω,满偏电流为I g μA,要把它改装为一个UV 的电压表,需要________联一个阻值为________Ω的电阻；如果要把它改装为一个IA 的电流表,则应该____联一个阻值为_____Ω的电阻;7．用半偏法测得的电流表的内阻与其真实值相比是A.偏大B.偏小C.相等D.有时偏大,有时偏小 8．按如图5—5所示的电路进行实验时,如果R 调为9900Ω时,电表指在满刻度300μA 处;当R /调为90Ω时电流指在半满偏,则：①电流表的内阻R g =______Ω;②若将此电表改为3伏特的电压表,则应将电流表与电阻______联,电阻箱的取值应为_______Ω③用此改装表去测电压时,如果指针在150μA 的位置,则所测电压读数为_______V; 9．如图5—6所示是测定电流表内电阻的电路图,电流表的内阻约在100Ω左右,满偏电流为500μA,用电池做电源;实验室配有的可变电阻为： A ．电阻箱,阻值范围为0~10Ω B ．电阻箱,阻值范围为0~9999Ω图5—6图5—5C ．电位器,阻值范围为0~200ΩD ．电位器,阻值范围为0~20Ω在上述备有的可变电阻中,电路图的R 应该选用_____,R /应该选用_____;填写字母代号 某同学进行的实验步骤如下：①先将R 的阻值调到最大,合上S 1,调节R 的阻值,使电流表的指针偏转到满刻度; ②合上S 2,调节R 和R /的阻值,使电流表的指针偏转到满刻度的一半; ③记下R /的阻值;指出上述实验步骤中有什么错误：______________________________;练习答案提示1.解析：第一种情况中,由于两表串联,因此它们的读数相等,即有I 1=I 2;设甲乙两表指针每偏转一格,表示的电流分别为I 01、I 02,则有：02220111I n I I n I ===--------①对于第二种情况下,甲乙两表的读数分别为I 3、I 4则有：02440133,I n I I n I ==20241013R I n R I n =------------②两式相比得：224113n R n n R n =,可解得： 411322n n Rn n R = 2.解析：两个电流表改装成电压表之后,因为其量程不同,所以它们所串联的电阻的大小也不相同,即改之后的两表的内阻不同,量程大的内阻大;两个改装之后的电压表串联在一起测电压,根据串联电路的特点,每个表两端的电压与其内阻成正比,即两表的读数与其内阻成正比,所以量程大的电压表读数大;电压表的指针偏转的角度与流过电压表的电流有关,具体的说是与流过原电流表的电流有关,现在因为两个电压表是串联的,根据串联电路的特点可知,流过两电压表的电流相等,即流过电压表内部的电流表的电流相等,所以指针偏转的角度是相等的;两表的读数不同而指针偏转的角度相同的原因是两表盘的刻度不同;3.解析：设原电压表的内阻为R V ,原来的量程为U,满偏电流为I,则有： V IR U = --------------------①串联上分压电阻R 1时,有： nU R R I V =+)(1------② 串联上分压电阻R 2时,有： mU R R I V =+)(2-----③ R 1、R 2并联之后再串联到电压表上时,有： kU R R R R R I V =++)(2121----④把VR UI =带入②③④式可得： V V R n R R n R )1(,)1(21-=-=-----⑤ V R k R R R R )1(2121-=+-----------⑥ 解⑤⑥两式可得：21-+-=n m mn k4．答案：由于半偏法中可变电阻R /的读数就是电流表的内阻,所以R /必须能读数;5．答案：为了使电路中的总电流保持不变; 6．答案：串联,ggg I R I U -610,并联,gg g I I R I -6107．答案：B8．答案：①90 ②串联,9910 ③1.509．答案：D 、B,在步骤②中应该只调节R /,不应该调节R;习题答案例1、3V 、10mA 、320Ω例2、答案：1原理图如图所示;2设两电流表A 1和A 2的读数为I 1、I 2,待测电阻R 1阻值的计算公式为：例3、答案：1原理图如图所示：2待测电阻R X 阻值的计算公式为：例4、答案：③将S 2与2闭合,调节R,读出电压表读数U 2,电流表读数I 2④例5、答案：①电路图如右图所示②电流表选0.6A 量程,电压表选15V 量程 ;实物图连接如下图所示： ③0.40 2.411121I R r I I =-2111U U Rx r U -=1212x U U R I I =-。

2694776677试验：电表的改装根底过关：假如某电流表内阻为Ω，满偏电流为，要把它改装为一个的电压表，须要联一个阻值为Ω的电阻；假如要把它改装为一个的电流表，那么应联一个阻值为_Ω的电阻．1．电流表的内阻是200Ω，满刻度电流值是500微安培，现欲把这电流表改装成量程为1．0V的电压表，正确的方法是 [ ]A．应串联一个0．1Ω的电阻 B．应并联一个0．1Ω的电阻C．应串联一个1800Ω的电阻 D．应并联一个1800Ω的电阻2.(2021年临沂高二检测)磁电式电流表(表头)最根本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在运用时还要扩大量程．某一表头G，内阻＝30 Ω，满偏电流＝5 ，要将它改装为量程为0～3 A的电流表，所做的操作是( )A．串联一个570 Ω的电阻 B．并联一个570 Ω的电阻C．串联一个0.05 Ω的电阻 D．并联一个0.05 Ω的电阻3．如图2－4－17所示，甲、乙两个电路，都是由一个灵敏电流表G和一个变阻器R组成，以下说法正确的选项是( )A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程增大D．乙表是电压表，R增大时量程减小4．用两只完全一样的电流表分别改装成一只电流表和一只电压表．将它们串联起来接入电路中，如图2－4－21所示，此时( )A．两只电表的指针偏转角一样B．两只电表的指针都不偏转C．电流表指针的偏转角小于电压表指针的偏转角D．电流表指针的偏转角大于电压表指针的偏转角5.(2021年黄冈高二检测)电流表的内阻＝120 Ω，满偏电流＝3 ，要把它改装成量程是6 V的电压表，应串联多大的电阻？要把它改装成量程是3 A的电流表，应并联多大的电阻？6、用一样的灵敏电流计改装成量程为3V和15V两个电压表，将它们串联接人电路中，指针偏角之比为，读数之比。

用一样电流计改装成0.6A和3A的两个电流表将它们并联接入电路中，指针偏角之比，读数之比．7Ω的电阻后，串联到电路中去，指针所示Ω的电阻后串联到同一电路中去〔电流不变〕，指针指示。

《电表的改装》教学设计4.串联电路和并联电路（第2课时）教学目标：Ⅰ．知识与技能⑴了解小量程电流表的工作原理及基本参数。

⑵理解将小量程电流表改装成较大量程的电压表和电流表的方法，会计算分压电阻和分流电阻的阻值。

⑶在电路分析计算中能够正确看待电表，认识到电表内阻对电路的影响。

Ⅱ．过程与方法通过参与电表量程扩大问题的探究过程，进一步熟悉串并联电路的基本特点，增强应用已学知识处理问题的能力。

Ⅲ．情感态度与价值观通过对实际电表的讨论，培养学生具体问题具体分析的科学素养。

教学设想电表改装是串并联电路知识的具体应用，本节内容可以加深学生对串联电路的电压分配关系、并联电路的电流的分配关系的理解。

同时，该内容也加深学生对电表内阻的认识，为后续电学实验误差的认识与分析扫清障碍。

另外，作为一个知识点，在高考中，也经常在电学实验中加以考察。

故，本节内容比较重要。

在本节内容的教学过程中，我想以引导学生从电压的分配问题入手理解电压表量程扩大的方法，从电流的分配问题入手引导学生理解电流表量程扩大的方法。

引入扩大倍数的概念，将分压电阻、分流电阻表达学生容易记忆的形式。

电表的刻度均匀与否及如何标记，也是一个很实际的问题，引导学生自己标注刻度。

针对电表内阻对实验误差的影响，在学习完电表量程扩大问题后，引导学生认识实际电表内阻的特点，很有必要。

教具多媒体课件、演示用电流表、电压表教学过程：导入：在电学实验中，我们经常要去测量电流和电压，这离不开测量工具——电流表和电压表。

在我们所接触过的学生电表中，都有两个量程，比如电压表通常有0～3V和0～15V两个量程，一个电压表为何有两个量程呢？它的量程是如何改变的呢？这节课我们就来探究电表量程的改变问题。

常用的电流表和电压表都是由一个共同的部件改装而成的，它叫做表头。

一、灵敏电流计（表头）1. 结构矩形线圈原理：指针的偏转角度θ与流过表头的电流I的大小成正比，即θ∝I。

因此，灵敏电流计的刻度盘是均匀的。
