文 化 理 论 课 教 案（首页）

科目：电视机原理与技能训练 授课班级：07电子①② 共 页

课题： 场扫描电路 理论

课时 8 实训

课时 4

授课方式 一 体 化 实训报告 3 拟用 时间

教学目的

1、了解场扫描电路的组成及作用。

2、了解场扫描电路的性能要求。

3、掌握场电路的的检测方法。

选

用

教

具

挂

图

TCL2118、2518电视机

应

知

1、场扫描电路的作用以及组成。

2、场扫描电路的检测方法。

应

会

1、场扫描电路的检测 2、场扫描电路的检修

教学回顾及导入课题

场扫描电路是提供垂直扫描的锯齿波电流，只有行、场扫描电路都正常时，才能形成正常的光栅。所以场扫描电路也是彩色电视机检测的重要部位。

授课教师：黎振浩 教研组审阅： 教务科审批：

教 学 过 程 §6-3 场扫描电路

1.场扫描电路的作用

（1）为场偏转线圈提供线性良好、幅度标准的50Hz锯齿波电流，使场偏转线圈产生水平方向的偏转磁场，控制电子束作周期性垂直方向扫描。

（2）为亮度电路提供场逆程脉冲，用于场扫描逆程期间的消隐，防止屏幕上出现白回扫线。

2.场扫描电路的组成及特点

彩色电视机扫描系统最基本的功能电路与黑白电视机相同，也是由场振荡电路、场激励、场输出电路组成。如图：

场扫描电路的特点是工作频率低，偏转线圈的感抗比电阻分量小得多，因此在扫描正程期间可以忽略感抗的影响，将偏转线圈看成纯电阻。

二、场扫描电路分析

1.场振荡电路

（1）作用 场振荡电路的作用是产生受场同步脉冲控制的场频脉冲。

（2）场振荡脉冲的产生及锯齿电压的形成 场振荡电路由两部分组成，一部分是自激脉冲振荡器，振荡器在接通电源后，利用电路自身的强烈正反馈作用，形成持续的脉冲振荡。如图所示：

教 学 过 程

（3）常见场振荡电路

目前生产的遥控彩色电视机场振荡电路大都集成电路中，有的与场输出集成在场输出IC内。

2.场激励电路

场激励电路的主要作用是将锯齿波电压进行适当的放大，以满足场输出级对输入信号幅度的要求。同时还起隔离缓冲作用。

3.场输出电路

（1）场输出的主要作用

1）将激励级输出的锯齿波电压进行功率放大，向场偏转线圈提供一个线性良好、幅度满足需求的锯齿波电流

2）输出场逆程脉冲去控制其他电路。

（2）互补对称型OTL输出电路

场输出级是一个功率放大器，它的负载是场偏转线圈。14英寸以上中、大屏幕电视机大都采用无输出变压器的推挽功率放大电路，即OTL电路作场输出级。

场输出电路可以使用分立元件OTL电路，也可以使用厚膜电路或集成电路形式的OTL电路。集成电路内还含有保护电路、其他辅助电路等，是当前场输出电路的主要形式。

（3）双电源OTL电路

教 学 过 程 场输出级采用OTL电路就是提高效率的措施。在一般的OTL电路中，效率可达70％以上，但是，由于场输出级的负载是偏转线圈，其效率只有12％左右。如果场扫描逆程时间供电电压不够，将会延长扫描的逆程时间，而传统的场输出电路中，整个扫描周期内都加上高电压，造成正程时场输出管功耗很大，使场输出级效率很低。为了提高效率，目前场输出电路采用双电源供电，即在逆程时给场输出管加必要的高电压，而正程时采用低电压供电。这样，既保证了逆程时间不至于过长，又减少了正程时的功耗。这种供电方式称为泵电源

（4）对其他电路的控制

场偏转线圈在逆程期间出现了脉冲电压，可作为场消隐脉冲输出，分别送往亮度信号处理电路和遥控系统，以产生沙堡脉冲（是三种脉冲组合而成的复合脉冲，色同步选通脉冲，行、场消隐脉冲）和字符信号实现扫描逆程期间回扫线的消除和字符信号显示位置的确定

场输出电路输出的场锯齿波脉冲，还要送到水平枕形校正电路，以对光栅进行水平方向的枕形失真校正。

（5）场线性校正电路

1）场扫描电路产生非线性失真原因

①互补对称输出管特性曲线的非线性及两管特性不一致。

②场锯齿波形成电路Rc电路，到达偏转线圈的锯齿波正程前段变化比较快，后半段变化较慢。

③在场偏转线圈内阻造成的电压降。

2）补偿方法 为了校正这种失真，在场扫描电路中加入场线性校正电路，对锯齿波进行上线性校正和下线性校正。

教 学 过 程 4、场扫描电路实用电路的结构及检测：

（1）场扫描信号产生电路

如图所示，小信号处理电路IC201（LA76810）的30脚外接振荡定时元件，产生振荡信号。经分频成振荡信号，由27脚输出；再经分频成场振荡信号由23脚输出。

视频信号由7脚输入，分离出同步信号，分别作行、场扫描的同步信号。

（2）场输出电路

如图所示，IC301（LA7840）是场输出集成电路，由小信号处理集成LA76810的23脚输出场扫描脉冲信号送到场输出级集成LA7840的第5脚，经放大后锯齿波信号由第2脚输出送到偏转线圈上。

5、场扫描电路的检测

教 学 过 程 由于场输出级的主要电路在集成中，所以主要采用检测直流电压和在路电阻的方法对其进行检修，测量各引脚的电压、电阻检测值。

场输出级集成LA7840的关键检测点是第2脚，电源＋24伏经R310加到第6脚为场输出级集成电路内泵电源电路供电，＋24伏电源经D301为第3 脚供电，同时泵电源经自举电容C308在场逆程期间为第3脚提供自举电压。

二、课堂小结

1、在场扫描电路中，场振荡电路工作于开关状态，场激励和场输出电路工作线性放大状态。

2、场扫描工作过程：（1）产生扬振荡脉冲；（2）将高低电压跳变式的场振荡脉冲变成线性变化的场锯齿波；（3）将场锯齿波进行放大送往场偏转线圈进行电磁变换。

3、掌握小信号处理集成LA76810场输出信号的引脚和场输出级集成LA7840各引脚的作用。

三、实验报告

1、根据TCL2118或2518电视机电路板画出场扫描电路电路原理图。

2、测量场扫描电路有关的集成电路各引脚的直流电压和在路电阻。

教 学 过 程

教 学 过 程

教 学 过 程

教 学 过 程

教 学 过 程

教 学 过 程

教 学 过 程

教 学 过 程

教 学 过 程

教 学 过 程

教 学 过 程

教 学 过 程

教 学 过 程

教 学 过 程

教 学 过 程

教 学 过 程

教 学 过 程

教 学 过 程

教 学 过 程

合集下载

街机电子游戏机扫描板的原理与维修大全

街机电子游戏机扫描板的原理与维修大全

街机电子游戏机扫描板的原理与维修大全

扫描的原理与维修

HA11235与DBL2009集成块扫描的电路原理及一些常见故障的维修

1、行场扫描电路

图1为HA11235的内部功能框图，图2为HA11235的外围电路图。

从图1可以看出，HA11235的功能包括：同步分离、行AFC鉴相、行振荡、行频激励放大、场振荡、场频激励放大等。采用集成电路的扫描板， 与采用分立元件的扫描板相比有如下优点：

（1）行频振荡级用施密特触发器和单个定时电容光焕发组成，频率较稳定。

（2）AFC用双差分模拟乘法器作鉴相器灵敏度较高。

（3）增大了行同步捕捉范围和同步保持范围，在场消陷期间不会产生图像面部扭曲。

（4）场振荡与场锯齿波形成级分开，克服了分立元器件电路场频调节与场幅调节相互牵制的缺点。

从图4可知，由电路板送来的复合同步信号，经R214和R307分压，再经C450耦合到IC301（15）进行同步子分离。在集成块内部，S信号一路加到AFC鉴相，另一路吊（16）输出，经R404、C402积分，分离出场同步信号加到（7），电位器VR401、VR402、VR404分别调节场频、场幅和场线性，场振荡器通过对定时电容C404充放电形成锯齿波电压，经场频激励放大后从（7）输出到Q401场推动级。为了提高输出效率，场输出电路采用了双电源OTL电路，由行输出变压器具FHT（2）输出行逆程脉冲，经R308、C310、VR301、R305、C308、R401积分电路隔直耦合。从（13）输出AFC鉴相器作比较电压，调节VR301改变积分常数，可使图像在水平方向移动，AFC鉴相器输出的误差电压由（14）送出，经滤波器C451、R310、C305、R303送回（12），以自动校正行频，行振荡器输出的行频锯齿波，经整形、放大变成行频矩形波，由（10）送往行激励和行输出级。

欢迎来咨询游戏机价格

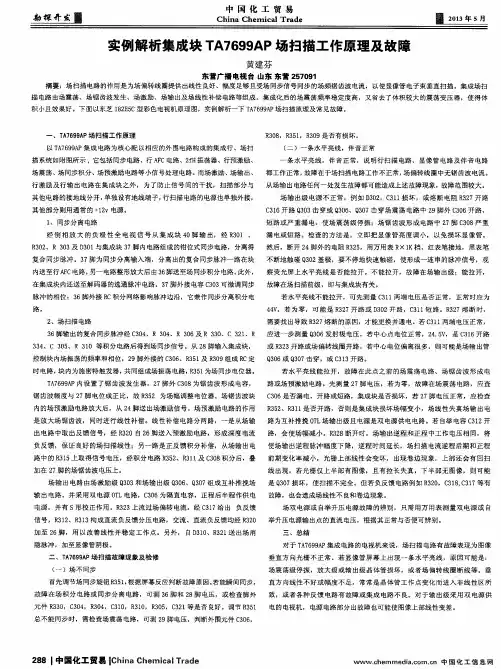

实例解析集成块TA7699AP场扫描工作原理及故障

实例解析集成块TA7699AP场扫描工作原理及故障

煎壅　中国化工贸易　Ｃｈｉｎａ　Ｃｈｅｒｏｉｃａｌ　Ｔｒａｄｅ　

实例解析集成块ＴＡ７６９９ＡＰ场扫描工作原理及故障　

黄建芬　东营广播电视台山东东营２５７０９１　摘要：场扫描电路的作用是为场偏转线圈提供出线性良好、幅度足够且受场同步信号同步的场频锯齿波电流，以使显像管电子束垂直扫描。集成场扫　描电路由场震荡、场锯齿波发生、场激励、场输出及场线性补偿电路等组成。集成化后的场震荡频率稳定度高，又省去了体积较大的震荡变压器，使得体　积小且效果好。下面以东芝１８２Ｆ．５Ｃ型彩色电视机原理图，实例解析一下ＴＡ７６９９ＡＰ场扫描原理及常见故障。　

一、ＴＡ７６９９ＡＰ场扫描工作原理　以ＴＡＴ６９９ＡＰ集成电路为核心配以相应的外围电路构成的集成行、场扫　

描系统如附图所示，它包括同步电路、行ＡＦＣ电路、２ｆＨ振荡器、行预激励、　

场震荡、场同步积分、场预激励电路等小信号处理电路。而场激励、场输出、　行激励及行输出电路在集成块之外，为了防止信号间的干扰，扫描部分与　

其他电路的接地线分开，单独设有地线端子，行扫描电路的电源也单独外接，　

其他部分则用通常的＋１２ｖ电源。　１、同步分离电路　

经倒相放大的负极性全电视信号从集成块４０脚输出，经Ｒ３０１、　Ｒ３０２、Ｒ　３０３及Ｄ３０１与集成块３７脚内电路组成的钳位式同步电路，分离得　

复合同步脉冲。３７脚为同步分离输入端，分离出的复合同步脉冲一路在块　

内送至行ＡＦＣ电路，另一电路整形放大后由３６脚送至场同步积分电路。此外，　在集成块内还送至解码器的选通脉冲电路。３７脚外接电容Ｃ３０３可微调同步　

脉冲的相位；３６脚外接ＲＣ积分网络影响脉冲边沿，它兼作同步分离积分电　

路。　

２、场扫描电路　

３６脚输出的复合同步脉冲经Ｃ３０４、Ｒ　３０４、Ｒ　３０６及Ｒ　３３０、Ｃ　３２１、Ｒ　３３４、Ｃ　３０５、Ｒ　３１０等积分电路后得到场同步信号。从２８脚输入集成块，　

控制块内场振荡的频率和相位，２９脚外接的Ｃ３０６、Ｒ３５１及Ｒ３０９组成ＲＣ定　

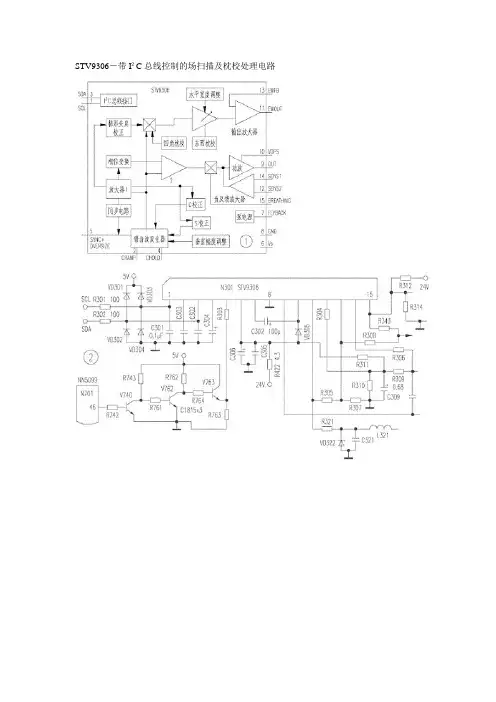

STV9306引脚功能图

STV9306引脚功能图

STV9306－带I²C总线控制的场扫描及枕校处理电路

1：在检修一条水平亮线时不必对①③脚外围电路进行检查.

2：若水平一条亮线左右不满屏，则说明锯齿波形成电路故障.

3:④⑤脚出现故障不会出现水平亮线故障，只会造成场不同步和光栅上下抖动.

4:⒂脚为高压检测电压输入端，从⒂脚输入的高压检测电压直接加在内部的行场幅度控制电路上，通过对行场幅度电路的控制，使行场幅度得到自动调整，从而不因光栅亮度变化而发生变化。所以在出现光栅随亮度变化而变化时对⒂脚电路进行检查。

STV9306－带I²C总线控制的场扫描及枕校处理电路 脚号 电压 黑笔接地/KΩ 红笔接地/KΩ 功能说明

1 4.8 7.5 8 时钟线

2 3.3 12 28 场锯齿波形成电容

3 4.8 7.5 8.5 数据线

4 2.6 12 22.5 场振荡同步电容

5 3.7 2.5 2.8 同步信号输入

6 25 6 18 电源

7 1.4 11 40 逆程电压输入

8 0 0 0 地

9 12.5 7 15 场输出

10 25 8.5 +∞ 场输出供电

11 7.8 5 11 枕校反馈

12 12.5 7 10 场反馈2

13 1.7 1.8 2.2 枕校反馈

14 12.5 7 9.5 场反馈1

15 5.4 12 28 高压校正输入

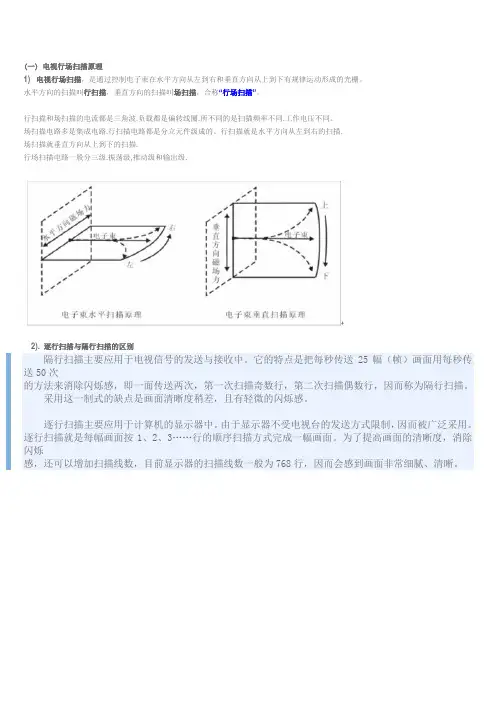

电视机场扫描原理
