【精品】PPT课件 第六讲、场扫描电路

一、场扫描电路的认识1．为场偏转线圈提供线性良好、幅度足够的锯齿波电流。

用来控制电子束在荧光屏上进行垂直方向的扫描。

2为亮度通道提供场逆程脉冲，作为场扫描逆程期间的消除信号，防止屏幕上出现的回扫线。

3．给CPU字符显示电路和画中画电路或背投彩电会聚电路提供场脉冲。

4提供场失落检测脉冲，在场工作异常时进行即时保护性黑屏或停机，避免水平亮线灼伤荧屏。

5．为25英寸及其以上大屏幕机器提供枕形校正用场脉冲，以改善画面东西枕形失真。

二、场扫描电路的原理场扫描电路的信号流程为：场振荡一锯齿波形成一场功率放大一场偏转。

场振荡电路的作用是，提供正确的场扫描脉冲。

早期彩电场扫描脉冲由RC积分式振荡产生，近年生产的彩电均是通过对行振荡信号进行分频产生，如TA8759、TA8659、LA7688、TDA8362、TBl238、TB1240、TDA8843等。

超级芯片TDA9383、VCT3801(VCT3803)则是通过CPIj晶振分频得到场频脉冲。

对于场脉冲从行分频而来的彩电而言，只要行工作正常，在场分频级供电正常的情况下，场扫描脉冲的产生就不会有问题，如LA7688的(40)脚电压偏低或掉电．会出现水平亮带、无字符甚至水平亮线故障。

场锯齿波的形成电路较简单，且大同小异，均采用积分方式获得锯齿波电流。

现以康佳K系列机器为例，说明其工作原理。

如上图所示，TDA9383(N101)内部通过场同步脉冲触发一个单稳态电路输出方波，然后控制一个恒流源(控制电流大小取决于(25)脚外接的R489阻值)对(26)脚外接电容C489充电．在C489上形成锯齿波电压，经内部放大后，从(21)、(22)脚分别输出正、负极性的锯齿波电压。

该电路除总线数据外．影响场锯齿波的核心元件就是C489和R489。

场频脉冲的产生与锯齿波电流的形成通常在一块IC（解码IC)内完成，输出的场频锯齿波电流经场功放电路进行功率放大后，驱动VDY完成垂直方向的扫描。

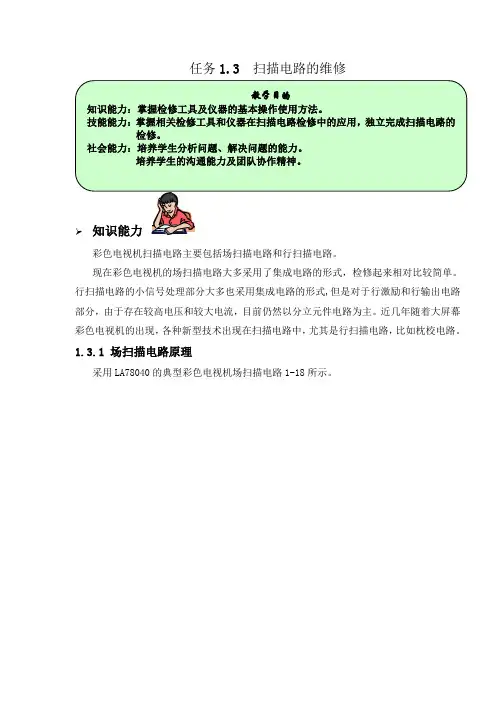

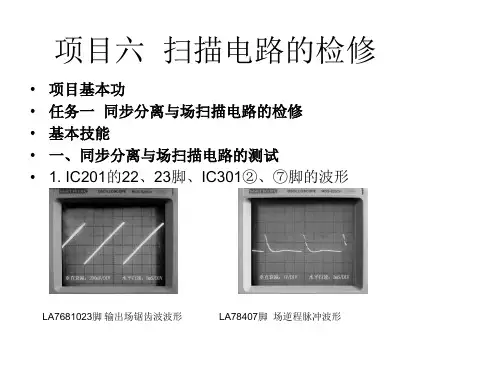

任务1.3扫描电路的维修彩色电视机扫描电路主要包括场扫描电路和行扫描电路。

现在彩色电视机的场扫描电路大多采用了集成电路的形式，检修起来相对比较简单。

行扫描电路的小信号处理部分大多也采用集成电路的形式,但是对于行激励和行输出电路部分，由于存在较高电压和较大电流，目前仍然以分立元件电路为主。

近几年随着大屏幕彩色电视机的出现，各种新型技术出现在扫描电路中，尤其是行扫描电路，比如枕校电路。

1.3.1 场扫描电路原理采用LA78040的典型彩色电视机场扫描电路1-18所示。

图1-18 LA78040场扫描电路原理图1．LA78040场扫描电路（1）原理分析场扫描电路有场振荡、场锯齿波形成、场激励、场输出及部分组成。

LA78040内部包括场激励放大、场输出、场泵电源电路。

LA76818的23引脚输出50Hz场扫描脉冲，经R451电阻送入LA78040的1引脚，经内部场激励放大、场输出，从5引脚输出50Hz场信号，通过C458耦合电容、R460形成回路，产生线性变化的场锯齿波电流流进V-DY场偏转线圈，形成场扫描磁场，以控制电子束进行上下匀速扫描。

（2）重要元件说明及分析 LA78040集成块个引脚功能如表1-8。

表1-8 LA78040集成块各引脚功能说明1）电阻R541为场频脉冲的输入保险电阻。

VD541和C451构成了场泵电源电路，实际上是自举升压电路，它可以在场扫描逆程期间，为场输出电路提供两倍于场电源的工作电压，提高场输出工作效率。

在场扫描正程期间，26V电压通过VD451对自举升压电容C451充电，在C451上充得约26V的电压。

在场扫描逆程期间，电容C451放电，6管脚获得电源输出的26V电压，还获得由电容C451放电的约26V的电压，这样约有2Vcc电压供给场输出电路。

2）电容C455是负反馈电容，用于改善场线性，同时由于它是交流负反馈电容，会影响到输入信号的幅度大小，如果LA78040的1脚的得到的交流反馈信号幅度过小，是5脚输出的场锯齿波幅度大造成的。

场扫描电路由IC701（TDA4856）内场振荡器、锯齿波形成电路和场输出集成电路IC601（TDA4866）及其相关元件构成。

1.场扫描小信号处理电路IC701（TDA4856）工作后，TDA4856的23脚、24脚内的场振荡器与23、24脚外接的R709、C706进行充、放电，在C706两端产生场锯齿波脉冲。

由微处理器IC401的37脚输出的场同步信号经R723送到TDA4856的14脚。

14脚输入的场同步信号经同步信号输入和极性选择电路后，送到场振荡器电路，控制场振荡器产生的振荡频率与计算机输出的同步信号频率同步。

该机的场频变化范围较大，为了实现在不同场频下的场同步，由TDA4856内部自动完成。

场振荡器形成的场频锯齿波电压分以下几路输出：第一路送到左右枕形失真、角部失真、梯形失真校正和行幅控制电路，产生场频抛物波由11脚输出；第二路送到左右不对称校正电路，由20脚输出；第三路送到场线性、场线性对称和场锯齿波输出电路，经放大后，分别由12、13脚输出上升沿和下降沿场锯齿波激励信号。

2.场幅、场中心、场线性调整电路场频锯齿波由场锯齿波输出电路放大，从TDA4856的12脚、13脚输出正向、负向场锯齿波激励信号。

用户可以通过按键，进入显示器的菜单，对12、13脚输出电流的幅度进行调整，即调整场幅。

也可以对12、13脚输出电流的直流成分进行调整，即调整场中心。

还可以对12、13脚场激励锯齿波的波形进行校正，即场S校正。

左右枕形校正电路是直流耦合电路，11脚为左右枕形校正输出脚，微处理器通过总线控制TDA4856，可以调整11脚输出抛物波的波形，从而实现枕形校正。

另外梯形校正、四角校正、行幅调整也是通过此部分电路来实现的。

3.模式变化引起场幅变化稳定电路（场AGC电路）彩色显示器工作在不同的显示模式时，其行场频是变化的。

如果不采取措施，在行场频变化时，行幅和场幅也会随之变化。

因此，在电路上必须采取一些相关措施，来补偿或稳定彩色显示器显示模式改变时行场幅的变化。
