场扫描电路ppt课件
- 格式：ppt
- 大小：347.50 KB
- 文档页数：16
下载文档原格式
合集下载
11场扫描电路教学教材
2020/8/13
多频数控彩显场扫描电路原理及故障维修
3
场激励电路又称场推动电路，用来放大锯齿波电压，以推动场输 出级正常工作。
场输出电路是功率放大级电路，它为场偏转线圈提供一定幅度的 锯齿波电流，以便产生足够强的偏转磁场，满足垂直偏转幅度的要 求。同时它为视频电路提供回扫脉冲，以消除回扫线，为枕校电路 提供锯齿波电压，消除水平枕形失真。
2020/8/13
场输出（桥式）输出 方式。场激励级是一电压放大器，场输出级是一功率放大器。
2020/8/13
场输出电路的供电方式1
5
高低电压供电原理
2020/8/13
场输出电路的供电方式 2
6
泵电源供电原理
2020/8/13
常用场扫描电路图
2020/8/13
10
2020/8/13
多频数控彩显场扫描电路原理及故障维修
11
二、场振荡和锯齿波电压形成电路 场振荡电路是一个自激振荡器，通过电容的充放电来产生自由振 荡的场频矩形波信号，作为锯齿波形成电路的电子开关，控制锯齿 波形成电路中电容的充放电形成锯齿波电压。有些彩显两者共用一 个电容，即这个电容既是场振荡定时元件，又是场锯齿波形成元件 。下图为共用电容的联想LXH-GJ556型数控彩显的场振荡和锯齿 波电压形成电路。
IC601的第7脚VF为逆程电压输入：由电源直接提供，其范 围在50~60V之间，用于在正程一场画面扫描完毕，利用这脚 输入电压通过逆程原电源自举升压电路，产生高压使电子束从 扫描电流正程后半段向前半段迅速跳变，回到一场画面扫描启 始端进行下一场扫描
IC601属OTL输出方式，由于采用正负双电源进行供电， 故输出端省掉了耦合电容，这样就避免了因耦合电容而带来 的非线性失真
场扫描电路
（2）彩色电视机可分为 5 大部分：公共通道、解码电路、 显像部分、伴音电路和开关稳压电源。公共通道、伴音电路、 扫描电路，它们的作用、组成和工作原理与黑白电视机基本 相同，只是要求更高，因此，电路结构更为复杂，解码电路是 彩色电视机特有的电路。
（4）中频信号处理电路的基本电路包括中频放大、视频检波、 预视放、AGC 及 AFT 等电路，其作用是对高频调谐器输出的 中频信号进行放大、视频检波等处理，解调出视频全电 视信号，并产生 6.5 MHz 的第二伴音中频信号。
6.无光栅、无伴音 故障的主要原因是： 电源部分有故障， 例如无 12 V 电压 或电路板有短路现象， 造成烧保险丝。 7.图像上、下滚动 电视机的垂直方向的扫描规律与发送端的扫描规律不一致， 即场不同步。在这里，行扫描是同步的，表明同步分离电路 工作正常，主要问题在于积分电路或者场振荡电路频率偏移 过多。 8.图像左右不稳或无规律的黑白斜道 说明电视机的水平方向扫描规律与发送端的扫描规律不一 致，即行不同步。问题出在行扫描部分。调节行频旋钮，则 图像中的黑白斜道间隔随之变化。若能调出图像，但稳不住， 左右晃动，表明行振荡频率能调到 15625 Hz 的准确值，故 障出在 AFC 电路。若根本调不出图像，则问题出在行振荡器。
演示

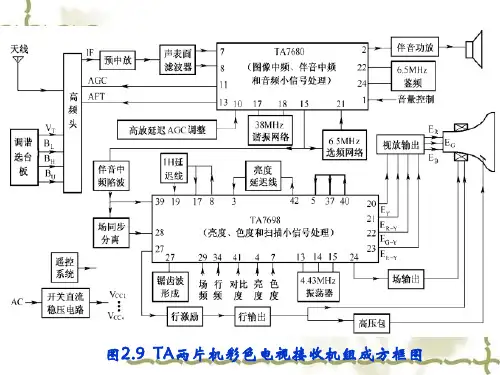

图2.11 超级单芯片彩色电视接收机组成方框图
第五节 电视机常见故障的分析
1.光栅只有一条水平亮线 可以判断行扫描电路及显像管各极电压供电正常，电子束有 水平方向的扫描而无垂直方向的扫描，说明场频锯齿波电流没 有送入场偏转线圈，则故障出在场扫描电路。例如，场偏转插 头脱落或是场偏转线圈焊片上引线折断。 2.光栅只有一条垂直亮线 可以肯定的是场扫描电路及显像管供电电路正常，从方框图 上看，显像管各极取自行输出电路，说明行扫描电路也没有问 题，否则，就不会出现亮线。电子束在这种情况下，不能进行 水平方向扫描，是因为行输出级产生的锯齿电流未能送到行偏 转线圈，所以故障只可能发生在行偏转线圈支路（如断路） 。
（4）中频信号处理电路的基本电路包括中频放大、视频检波、 预视放、AGC 及 AFT 等电路，其作用是对高频调谐器输出的 中频信号进行放大、视频检波等处理，解调出视频全电 视信号，并产生 6.5 MHz 的第二伴音中频信号。
6.无光栅、无伴音 故障的主要原因是： 电源部分有故障， 例如无 12 V 电压 或电路板有短路现象， 造成烧保险丝。 7.图像上、下滚动 电视机的垂直方向的扫描规律与发送端的扫描规律不一致， 即场不同步。在这里，行扫描是同步的，表明同步分离电路 工作正常，主要问题在于积分电路或者场振荡电路频率偏移 过多。 8.图像左右不稳或无规律的黑白斜道 说明电视机的水平方向扫描规律与发送端的扫描规律不一 致，即行不同步。问题出在行扫描部分。调节行频旋钮，则 图像中的黑白斜道间隔随之变化。若能调出图像，但稳不住， 左右晃动，表明行振荡频率能调到 15625 Hz 的准确值，故 障出在 AFC 电路。若根本调不出图像，则问题出在行振荡器。
演示
图2.11 超级单芯片彩色电视接收机组成方框图
第五节 电视机常见故障的分析
1.光栅只有一条水平亮线 可以判断行扫描电路及显像管各极电压供电正常，电子束有 水平方向的扫描而无垂直方向的扫描，说明场频锯齿波电流没 有送入场偏转线圈，则故障出在场扫描电路。例如，场偏转插 头脱落或是场偏转线圈焊片上引线折断。 2.光栅只有一条垂直亮线 可以肯定的是场扫描电路及显像管供电电路正常，从方框图 上看，显像管各极取自行输出电路，说明行扫描电路也没有问 题，否则，就不会出现亮线。电子束在这种情况下，不能进行 水平方向扫描，是因为行输出级产生的锯齿电流未能送到行偏 转线圈，所以故障只可能发生在行偏转线圈支路（如断路） 。
彩色电视机维修项目四扫描电路的检修课件
•彩色电视机维修项目四扫描电路的检修
三、场扫描电路故障检修方法 （一）场扫描检修方法
v 场扫描电路失常引起的故障现象虽多，但故障点都在场扫描电路相关的部位，场 扫描电路故障检修的方法常用的有观察法、电压法以及波形法。 1、观察法 (1)光栅顶部略有压缩并有数根密集的回扫线，有的机型还无字符。其故障原因 在 场输出级升压电路，而且场升压电容失效的可能性最大。 (2)光栅在垂直方向线性差，却从整个屏幕的光栅来说，从上到下有的部分光栅 密，有的部分光栅稀，其故障部位在场预推动级与场输出级之间的反馈电路。在 这部分电路中如设有场线性调节电位器，应先对这个电位器进行检查。 2、电压法 电压法是检修场扫描电路最常用的方法，就是通过测量场扫描电路各关键测试点 电压来推断故障所在。场扫描电路有三个电压关键点，分别是工作电源、锯齿波 输入、输出的电压。 3、波形法 利用示波器检测集成电路有关场振荡信号、锯齿波形成信号、场推动输出信号、 场输出级的输入与输出信号的波形，可快速准确地查找故障。场扫描电路有两个 波形关键点，他们是锯齿波输入和输出端。
•彩色电视机维修项目四扫描电路的检修
2、场扫描电路
场扫描电路的组成框图
•彩色电视机维修项目四扫描电路的检修
v 场扫描电路由场振荡、场激励、场输出电路等几部 分组成。其作用是向场偏转线圈提供线性良好、幅 度足够的场频锯齿波电流，使显像管的电子束在垂 直方向上周期地作匀速扫描，从而保证荧光屏上的 光栅垂直方向有足够的幅度和良好的线性。还为显 像管提供本机场消隐信号，用来消除显像管荧光屏 上的场回扫亮线。除此之外还提供水平枕形校正信 号,以及为字符显示提供定位信号。
•彩色电视机维修项目四扫描电路的检修
水平一条亮线故障的检修流程
水平一条亮线
用表笔瞬间轻触场 输出IC信号输入端
三、场扫描电路故障检修方法 （一）场扫描检修方法
v 场扫描电路失常引起的故障现象虽多，但故障点都在场扫描电路相关的部位，场 扫描电路故障检修的方法常用的有观察法、电压法以及波形法。 1、观察法 (1)光栅顶部略有压缩并有数根密集的回扫线，有的机型还无字符。其故障原因 在 场输出级升压电路，而且场升压电容失效的可能性最大。 (2)光栅在垂直方向线性差，却从整个屏幕的光栅来说，从上到下有的部分光栅 密，有的部分光栅稀，其故障部位在场预推动级与场输出级之间的反馈电路。在 这部分电路中如设有场线性调节电位器，应先对这个电位器进行检查。 2、电压法 电压法是检修场扫描电路最常用的方法，就是通过测量场扫描电路各关键测试点 电压来推断故障所在。场扫描电路有三个电压关键点，分别是工作电源、锯齿波 输入、输出的电压。 3、波形法 利用示波器检测集成电路有关场振荡信号、锯齿波形成信号、场推动输出信号、 场输出级的输入与输出信号的波形，可快速准确地查找故障。场扫描电路有两个 波形关键点，他们是锯齿波输入和输出端。
•彩色电视机维修项目四扫描电路的检修
2、场扫描电路
场扫描电路的组成框图
•彩色电视机维修项目四扫描电路的检修
v 场扫描电路由场振荡、场激励、场输出电路等几部 分组成。其作用是向场偏转线圈提供线性良好、幅 度足够的场频锯齿波电流，使显像管的电子束在垂 直方向上周期地作匀速扫描，从而保证荧光屏上的 光栅垂直方向有足够的幅度和良好的线性。还为显 像管提供本机场消隐信号，用来消除显像管荧光屏 上的场回扫亮线。除此之外还提供水平枕形校正信 号,以及为字符显示提供定位信号。
•彩色电视机维修项目四扫描电路的检修
水平一条亮线故障的检修流程
水平一条亮线
用表笔瞬间轻触场 输出IC信号输入端
同步扫描电路分析ppt课件
任务： 1、幅度分离（把同步信号从图像信号分离出来） 2、脉宽分离（把行、场同步脉冲从复合同步信号中取出来）
8.2.1 幅度分离电路
无信号时，管子截止，输出电平12V RB、C的值要取的合适
8.2.2 抗干扰电路
8.2.3 脉宽分离电路
场同步脉宽为160 μs，行同步脉宽为4.7 μs，利用脉宽分离
补偿办法：
（1）可在行偏转线圈电路中 串接行线性调整线圈LT如a图
（2）对由于阻尼二极管内阻 较大引起的行扫描非线性失真， 可选择内阻较小的二极管，还 可以把阻尼二极管接在行输出 变压器绕组圈数较多的抽头上。
（3）对显象管荧光屏曲率所 引起的非线性失真，可采用S 校正。如c图
（4）枕形失真校正
A、水平光栅枕形失真可利用场频抛物波去调制行 扫描锯齿波电流，使场程内各行的扫描电流幅值不 同，并使对应屏幕中部的iYH最大，而每场始末时的 扫描电流幅值不需校正。
8.4.4 场推动级及场输出级
场推动级作用：
把锯齿波适当放大，以满足场输出级对输入信号幅 度的要求。另外可起到中间隔离级的作用。
场输出级作用：
场输出级向场偏转线圈提供锯齿波的扫描电流，电流 的幅度由偏转线圈决定。
偏转线圈的性质
场输出级的常用电路： （1）OTL电路（无输出变压器的电路） （2）扼流圈耦合输出电路 （3）变压器耦合输出电路
3、振荡频率稳定，受环境温度、电源电压变化的影响小
4、电路效率高，损耗小
5、行、场扫描电流的周期，正、逆程时间要符合国家电 视制式标准
8.2 同步分离与抗干扰电路
本节将主要介绍同步分 离电路与抗干扰电路的 工作原理及作用。
同步分离电路的作用： 把视频全电视信号中的行、场同步信号取出来，送给行、 场扫描电路，使接收机的行、场扫描被发送的同步信号所 同步
8.2.1 幅度分离电路
无信号时，管子截止，输出电平12V RB、C的值要取的合适
8.2.2 抗干扰电路
8.2.3 脉宽分离电路
场同步脉宽为160 μs，行同步脉宽为4.7 μs，利用脉宽分离
补偿办法：
（1）可在行偏转线圈电路中 串接行线性调整线圈LT如a图
（2）对由于阻尼二极管内阻 较大引起的行扫描非线性失真， 可选择内阻较小的二极管，还 可以把阻尼二极管接在行输出 变压器绕组圈数较多的抽头上。
（3）对显象管荧光屏曲率所 引起的非线性失真，可采用S 校正。如c图
（4）枕形失真校正
A、水平光栅枕形失真可利用场频抛物波去调制行 扫描锯齿波电流，使场程内各行的扫描电流幅值不 同，并使对应屏幕中部的iYH最大，而每场始末时的 扫描电流幅值不需校正。
8.4.4 场推动级及场输出级
场推动级作用：
把锯齿波适当放大，以满足场输出级对输入信号幅 度的要求。另外可起到中间隔离级的作用。
场输出级作用：
场输出级向场偏转线圈提供锯齿波的扫描电流，电流 的幅度由偏转线圈决定。
偏转线圈的性质
场输出级的常用电路： （1）OTL电路（无输出变压器的电路） （2）扼流圈耦合输出电路 （3）变压器耦合输出电路
3、振荡频率稳定，受环境温度、电源电压变化的影响小
4、电路效率高，损耗小
5、行、场扫描电流的周期，正、逆程时间要符合国家电 视制式标准
8.2 同步分离与抗干扰电路
本节将主要介绍同步分 离电路与抗干扰电路的 工作原理及作用。
同步分离电路的作用： 把视频全电视信号中的行、场同步信号取出来，送给行、 场扫描电路，使接收机的行、场扫描被发送的同步信号所 同步
场扫描电路
扫描系统原理与故障维修
1.4 汇佳彩电的场扫描电路分析
扫描系统原理与故障维修
1.同步分离 从N101的46脚输出的彩色全电视信号经R201、C204、N101
的44脚进入箝位和视频开关电路，N101的42脚输入的视频信号 也进入箝位和视频开关电路。视频开关电路进行切换，输出彩 色全电视信号或视频信号加至集成电路内部设置的同步分离电 路，利用幅度分离的方法分离出复合同步信号，再由场同步分 离电路根据行、场同步信号脉冲宽度的不同，分离出场同步信 号，使场振荡产生的50Hz矩形波与发送端同步。
入N451的1脚，在内部经过激励和功率放大后，从N451的5脚 输出场线性锯齿波电流，通过场偏转线圈V.DY使显像管电子
束做垂直扫描。
扫描系统原理与故障维修
反馈网络由V.DY与N451输入端之间的阻容网络组成。R461 为直流取样电阻，C457为场输出电容，R459为场反馈取样电 阻，R458、C456、R457、R456、R455等元件组成交直流负反馈 电路。V.DY中的直流电流在R461上产生取样电压，经R457和 R456反馈至N451的1脚，作为直流负反馈信号，用于稳定场输出 电路的工作点；R459上产生的取样电压，经R458、C456、R456、 R455反馈至N451的1脚，作为交流负反馈信号，改善场线性。
行分频得到场频脉冲信号。 3.场锯齿波形成电路
在场振荡器输出端设置场锯齿波形成电路，该电路外接 RC锯齿波电压形成网络，将场频矩形脉冲信号，转换为场锯 齿波信号，供激励级、场输出电路使用。 4.场激励电路
基本电路为由共射极电路和共集电极电路组成的低频电 压放大电路，共射极电路起反相作用，共集电极电路起缓冲 隔离作用。为减小非线性失真，还加有较深的负反馈，来自 场输出电路的反馈信号用以改变光珊在垂直方向的线性。
电子产品维修技术--场扫描电路测试相关知识(PPT 15页)
13
电子产品维修技术
作
业
1．阅读： P114～P115；P121 ～ P124 2，作业：P126题17、题18 3．预习：P127～P135；P140 ～ P144 （调谐器与声表面波）
14
电子产品维修技术
Thank you !
15
3
电子产品维修技术
复习: 行输 出电 路与 中高 压形 成电 路
4
电子产品维修技术
场扫描电路的任务
• 一是为场偏转线圈提供幅度足够、线性良好、 频率为50Hz的锯齿波扫描电流。 • 二是为显像管阴极提供场消隐脉冲，以消除垂 直扫描回扫线。
5
电子产品维修技术
场扫描电路的要求
• 为场偏转线圈提供的锯齿波扫描电流幅度足够， 线性良好。
7
电子产品维修技术
场扫描电路的电路组成
• • • •
场振荡：产生50Hz场扫描脉冲； 场锯齿波电压形成：将场扫描脉冲转换成场锯齿波电压； 场激励：对场锯齿波进行电压放大； 场输出：对场锯齿波进行功率放大，为场偏转线圈提供锯齿波电流。
8
电子产品维修技术
TA7698AP场扫描小信号电路
9
电子产品维修技术
电子产品维修技术

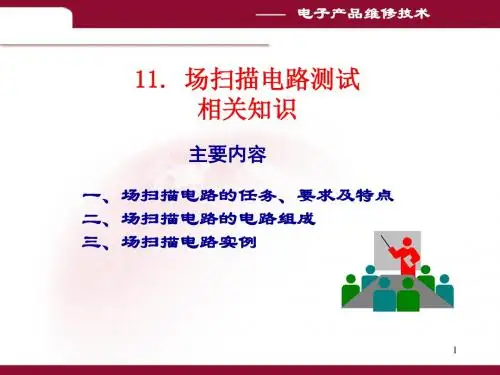

11. 场扫描电路测试 相关知识
主要内容 一、场扫描电路的任务、要求及特点 二、场扫描电路的电路组成 三、场扫描电路实例
1
电子产品维修技术
复习:行锯齿波电流形成
• VT:行输出管；VD:阻尼二极管 • C:逆程电容；LY:偏转线圈
2
电子产品维修技术
复习:TA7698AP行扫描小信号电路
（3）级间耦合尽量采用直流耦合； （4）引入交流负反馈，以削弱非线性失真的程度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10.08.2020
11
10.08.2020
多频数控彩显场扫描电路原理及故障维修
12
二、场振荡和锯齿波电压形成电路 场振荡电路是一个自激振荡器，通过电容的充放电来产生自由振 荡的场频矩形波信号，作为锯齿波形成电路的电子开关，控制锯齿 波形成电路中电容的充放电形成锯齿波电压。有些彩显两者共用一 个电容，即这个电容既是场振荡定时元件，又是场锯齿波形成元件 。下图为共用电容的联想LXH-GJ556型数控彩显的场振荡和锯齿 波电压形成电路。
10.08.2020
多频数路由场振荡、场锯齿波电压产生、场激励、场输出及场 线性补偿等电路组成。如图所示。 场振荡电路是一个自激振荡器，用来产生场频脉冲信号。场振 荡电路的自由振荡频率一般可进行调节，称为场同步调节，振荡频 率应与场同步信号同步。 场锯齿波电压产生电路是一般的RC积分电路，利用电容的充、 放电来形成锯齿波电压。电容充、放电之间的转换是用场振荡电路 产生的脉冲电压控制的，以形成周期性的锯齿波电压输出。
10.08.2020
场输出电路的基本结构
5
图（a）采用OTL输出方式，图（b）采用BTL（桥式）输出 方式。场激励级是一电压放大器，场输出级是一功率放大器。
10.08.2020
场输出电路的供电方式1
6
高低电压供电原理
10.08.2020
场输出电路的供电方式 2
7
泵电源供电原理
10.08.2020
IC601的第7脚VF为逆程电压输入：由电源直接提供，其范 围在50~60V之间，用于在正程一场画面扫描完毕，利用这脚 输入电压通过逆程原电源自举升压电路，产生高压使电子束从 扫描电流正程后半段向前半段迅速跳变，回到一场画面扫描启 始端进行下一场扫描
IC601属OTL输出方式，由于采用正负双电源进行供电， 故输出端省掉了耦合电容，这样就避免了因耦合电容而带来的 非线性失真
常用场扫描电路图
8
10.08.2020
9
10.08.2020
工作原理
10
D601为自举升压二极管，C605为自举升压电容，电容 C606为供电滤波电容。场正程中电源电压由二极管D601加到 IC601的第6脚，并对电容C606充电到电源电压的幅度。在场 逆程期间，IC601的第3脚输出场逆程脉冲电压，加到升压电 容C605的负极，使升压电容C606的电压提升为逆程电压加电 源电压，加到IC601的第6脚作为逆程期间的电源。IC601的第 7脚为场基准电压输入端，第1脚为场输出信号输入端。被放大 了的场锯齿波由IC601的第5脚输出，送到场偏转线圈，场偏 转线圈支路中有一个小电阻R607，用于取出反馈信号再送到 集成电路IC601内部作为反馈，线性调整整个电路。
10.08.2020
三、场扫描失真和补偿电路 多频数控彩显中场扫描失真主要 包括场S形失真和C形失真两种。因 为校正这两种失真的波形形状类似 于英文字母“S”和“C”,如图10-25 所示，因此分别将这两种失真称为S 形失真和C形失真。
10.08.2020
多频数控彩显场扫描电路原理及故障维修
14
1．场S失真形成原因及补偿电路 光栅S形失真是因显像管的结构引起的。 OTL场输出电路的S形失真校正是由场输出电容来完成的。但不 同显示模式需要不同容量的S校正电容来实现的。OCL或BTL场输 出电路是通过对场激励信号进行S失真预校正，这种电路的场S失 真校正都在行场振荡集成电路内部完成。 2．场C失真形成原因及补偿电路 场C失真主要是电容的充电曲线并非是线性所致，影响最大的是 锯齿波电压形成电路产生的失真。 场锯齿波电压形成电路一般采用RC充放电电路。在充放电过程 中，电容器两端的电压并不是线性变化，而是按指数规律变化，开 始时电压变化较快，较接近直线，以后则逐渐减慢。正极性锯齿波 电压中间略向上凸起，负极性锯齿波电压中间是略向下凹。因此， 锯齿波电压发生器所产生的场频锯齿波电压本身的线性不良而引起 输出波形失真。补偿一般采用RC补偿电路和负反馈电路。
10.08.2020
显示器场扫描电路
1
显示器场扫描电路
电子信息学院 吴克文
10.08.2020
多频数控彩显场扫描电路原理及故障维修 2
一、场扫描电路作用与组成 1．场扫描电路作用 (1)场扫描电路主要是向场偏转线圈(V-DY)提供线性良好的场锯 齿波电流，形成水平交变磁场，使显像管内电子束在垂直方向上偏 转，实现场扫描。并对场扫描线性失真进行补偿和矫正； (2)场扫描电路应与场同步信号同步； (3)为视频电路提供场消隐脉冲，使电子束在场逆程扫描时截止， 消除场回扫线； (4)给枕校电路提供锯齿波电压，消除光栅在水平方向产生的枕 形失真； (5)当改变显示模式时，应能自动调节场幅。并能进行场中心位 置调节。
10.08.2020
多频数控彩显场扫描电路原理及故障维修
13
场同步信号输入到TDA9111的2脚。由内部同步信号处理电路处 理后，加到TDA9111内部的场振荡电路，TDA9111的22脚外接的 C619为场振荡和锯齿波发生器电容器，20脚外接的C611为场AGC 场锯齿波发生器AGC环路电容器，以保证场幅不随场频的变化而 变化。
场线性补偿电路是利用反馈、预失真等措施校正场锯齿波的失真 ，以便达到最佳的场扫描线性。该电路一般跨接在场输出级与场激 励级之间，也可跨接在场输出级与场锯齿波形成电路之间或锯齿波 形成电路与场激励级之间。 场中心调整和场幅调整内容见本章任务4。
在显示器中，场振荡电路、锯齿波形成电路大都采用一块集成电 路，场输出级大多也集成在一个集成电路内，这样既大大简化了场 扫描电路，又便于维修。
10.08.2020
多频数控彩显场扫描电路原理及故障维修
4
场激励电路又称场推动电路，用来放大锯齿波电压，以推动场输 出级正常工作。
场输出电路是功率放大级电路，它为场偏转线圈提供一定幅度的 锯齿波电流，以便产生足够强的偏转磁场，满足垂直偏转幅度的要 求。同时它为视频电路提供回扫脉冲，以消除回扫线，为枕校电路 提供锯齿波电压，消除水平枕形失真。
