高频变压器检验规范

  • 格式：pdf
  • 大小：210.56 KB
  • 文档页数：4

检验要求及标准
备注
变压器成品整体高度，长度，宽度符合规 应量取最大尺寸，卧式变压器重点检验高
格书要求
度尺寸
脚距、排距符合规格书
可用相应型号的 PCB 进行插件检验
PIN 长、PIN 径、飞线长度、飞线线径， 脚长不可过长或过短，PIN 径不可过粗或
焊锡长度度符合规格书
过细
外围胶带的宽度及厚度符合规格书
胶水
色点 空脚位 剪脚 外铜箔 飞线 外围胶带
检验要求及标准
备注
1.标签或印字内容与格式符合规格书 注意英文字母的大小写
2.标签完整、端正、整洁、贴着良好 标签无破损、歪斜、翘起等
3.印字清晰、端正、完整
无缺字、断字、连体、歪斜等现象
4.标签位置符合规格书
通常贴在顶部或初级侧，字脚朝初级侧， 具体参照相应的规格书进行检验
四：抽样
检验项目 外观 电气性能 尺寸 解剖 RoSH 测试 可焊性实验 阻燃实验
抽样方式 依据 MIL-STD-105E 按 LevelⅡ级水准抽样 依据 MIL-STD-105E 按 LevelⅡ级水准抽样 依据 MIL-STD-105E 按 LevelⅡ级水准抽样 每批至少随机抽检 1～2pcs 每批至少随机抽检 1～2pcs 每批至少随机抽检 5～10pcs 定期抽检
无堆锡现象
项目
阻燃 测试
内容
检验要求及标准
备注
UL94 V-0，对样品进行两次 10 秒的燃烧 骨架、外壳、隔板 试验，火焰在 30 秒内自然熄灭，不能有燃
烧物掉下
胶带、挡墙
UL510 合格，每五次（每次 15 秒钟）靠 近火焰后，样板燃点时间不超过 60 秒
变压器所有材料（包括标签） 必须阻燃
铁氟龙套管
不平衡电感 符合规格书要求
Q值
符合规格书要求
层间电容 符合规格书要求
绝缘电阻 符合规格书要求
主要针对共模电感，具体参照规格书检验 参照规格书进行检验，无要求可不检 参照规格书进行检验，无要求可不检 参照规格书进行检验
5.3：尺寸
项目
尺 寸
内容
整体尺寸
脚距 引脚 外围胶带 外屏蔽铜皮 磁芯背胶尺寸 特殊尺寸
无漆包线外露、挡墙外露、粘锡渣、废线 头等异物，胶带无烫伤、刺破等
2.卧式变压器线包底部最高点需低于骨 卧式变压器线包底部最高点不能超过骨
架支点
架支点或挡板，（特殊情况除外）
1.焊锡光亮 2.焊接良好 3.针脚排列整齐 4.缠线足圈
无氧化、发黑、发红，无油漆等异物
无漏焊、虚焊、假焊、连焊等； 无大头、倒勾、锡点过高或过胖
无弯曲、变形、外八、内八、长短不齐；
∮0.2 以下至少两圈，∮0.2～0.8 至少一 圈，∮0.8 以上至少 0.8 圈，半圈拒收
焊锡平齐针脚根部
进出线无套管的不可焊锡过深
点胶位置正确，胶量适合 ，粘着良好 胶量无过多或过少，需烤干
材质及颜色符合规格书要求
胶水的材质与其功能及安规有关
1.色点颜色符合规格书
UL-VW-1
制作/日期：伍龙军 2014-2-10 审核/日期：
批准/日期：
铜箔不可有氧化现象,同时注意背 胶两侧的尺寸及两头背胶的方式
凡立水必须烤干
中柱填充面积须大于 80%，特殊情 况参照规格书检验 背胶的尺寸必须符合规格书，且无 刺破、烫伤等现象
项目 内容
RoSH 测试
主要材料 辅助材料 油墨
检验要求及标准
பைடு நூலகம்
备注
分别测试骨架、针脚、磁芯、漆包线、套管、 特别注意骨架的针脚、钢卡等五金
5.2：电气性能
项目 内容
检验要求及标准
备注
电 气 性 能
电感 漏感 耐压、拉弧 匝间短路
符合规格书要求 符合规格书要求 按规格书要求测试，无击穿、拉弧、异响 按规格书要求测试，无短路
注意测试条件（频率、电压） 注意测试条件及短路的脚位 注意耐压测试时间和漏电流的设置 主要针对排线排 2 层以上或绞合线绕组
电阻测试 各绕组电阻值在规格书要求范围内
电阻与环境温度有关，当电阻阻值异常时， 需进行解剖，用千分尺再次确认，以确保 线径符合要求
圈比及相位 符合规格书要求 直流叠加 符合规格书要求
圈数正常范围为±0.3 圈，特殊情况可以 放宽至±0.5 圈，并进行拆解确认
参照规格书进行检验，注意测试条件，无 要求可不检
检查每个绕组的绕线方式、入轴方向是否符 合规格书 检查每个绕组是否按要求增加铁氟龙套管， 且套管是否伸入挡墙以内及套至针脚根部 检查铜箔的宽度、厚度、长度，背胶方式是 否是否符合规格书 检查各绕组是否有凡立水填充，并检查凡立 水是否烤干 检查磁芯中柱是否有软胶填充，具体根据规 格书要求检验 检查磁芯是否背胶，背胶的尺寸是否符合规 格书，具体根据规格书要求检验
高频变压器检验规范
深圳市视纬通科技有限公司
Shenzhen Siviton Technology Co.,Ltd
版本：1.0
高频变压器检验规范
一：目的
规范高频变压器、电感的检验方式与内容，确保来料品质符合产品要求。
二：范围
仅适用于高频变压器、电感的一般检验。
三：流程
参考公司来料检验控制程序及不合格品控制程序。
五：检验项目及标准
制作/日期：伍龙军 2014-2-10 审核/日期：
批准/日期：
高频变压器检验规范
深圳市视纬通科技有限公司
Shenzhen Siviton Technology Co.,Ltd
版本：1.0
5.1：外观检验
项目 内容
标签/印字
骨架/外壳 磁芯 胶带 铁氟龙
外 线包
观 检 针脚 验 焊锡深度
注意外围胶带的高度
外屏蔽铜皮的宽度及厚度符合规格书
注意屏蔽铜皮的背胶方式
磁芯背胶尺寸是否符合规格书要求
注意磁芯背胶的深度及胶带层数
符合规格书要求
具体参照规规格书检验
制作/日期：伍龙军 2014-2-10 审核/日期：
批准/日期：
高频变压器检验规范
深圳市视纬通科技有限公司
Shenzhen Siviton Technology Co.,Ltd
飞线成型方式符合规格书要求；
注意飞线进出线的位置及套管颜色
干净，整齐，外包方法符合规格书
无异物、错位、刺破，不偏高或偏低
制作/日期：伍龙军 2014-2-10 审核/日期：
批准/日期：
高频变压器检验规范
深圳市视纬通科技有限公司
Shenzhen Siviton Technology Co.,Ltd
版本：1.0
马拉胶带、隔带、隔板、钢卡等材料
材料的 RoSH 测试
定期检验供应商的凡立水、稀释剂、锡条、 助焊剂、黑胶等辅材
特别注意锡条的含铅量
定期检验供应商的打点笔、印字油墨等
注意油墨的 RoSH 测试
5.6：可焊性测试
项目
内容
可焊性测试 上焊能力
5.7：阻燃测试
检验要求及标准
备注
1～3s 上锡面积大于 90%，表面需光滑、 光亮
颜色一般用来区分产品型号或制造商
2.打点位置符合规格书
位置通常用来标示脚位，一般为 PIN1
空脚位符合规格书
无多脚、少脚
剪脚脚位符合规格书，高度适宜
不能剪错，且无断线、剪脚高
铜箔位置、背胶方式、引线的脚位符合 规格书
注意外铜箔两边背胶的宽度及位置，背胶 宽度及铜箔的位置有耐压相关，且铜箔不 可有氧化现象
版本：1.0
5.4：解剖
项目
解 剖
内容
漆包线
胶带
挡墙 绕线平整度 绕线方式 套管 铜箔 凡立水 胶水 磁芯背胶
检验要求及标准
检查每个绕组的线径、根数、股数、圈数、 脚位是否符合规格书
检查每个绕组的胶带层数、宽度、厚度、颜 色是否符合规格书
检查每个绕组的挡墙胶带宽度，层数是否符 合规格书
检查每个绕组的绕线是否平整
5.5：RoSH 测试
备注
漆包线不可有氧化现象
注意胶带的起收位置，胶带头需深 入收尾线，胶带尾须包过收尾线， 不足圈可拒收 挡墙高度应与漆包线高度一致，不 低于漆包线高度的 80% 无交叉、重叠、掉层、打结、上挡 墙等现象 同时注意检查是否按规格书要求密 绕、疏绕、居中密绕、同层并绕等
注意检查套管的壁厚（型号）
5.字体颜色符合规格书
通常为黑色，（特殊情况除外）
骨架完整
无破损、裂痕、变形，支点无损坏；
1.磁芯整体完好
无破损、缺块、裂纹、披锋等
2.对接良好
无错位、变形，无松动
颜色正确，无刺穿、烫伤，
表面无锡渣、锡珠、废线头等，无翘起
必须套至引脚根部，且深入挡墙以内 套管无刺穿，颜色符合规格书
1.表面干净，完整

合集下载

2024年变压器安全检验实施细则(二篇)

2024年变压器安全检验实施细则(二篇)

2024年变压器安全检验实施细则一、资料安全性关键件或原材料一览表、电原理图、额定电源电压或额定电源电压范围、额定输出电压、额定输出电流、额定功率因数(如不等于1)、输出电流类型的符号、变压器特殊用途的符号(如有)、额定环境温度(如不是35℃)、外壳防护等级IP(IP00.IP20可不给出)、短路电压、变压器的电气功能。

二、范围固定或便携式、单相或三相空气冷却的隔离变压器和安全隔离变压器，其额定电源电压不超过交流1000V，额定频率超过500Hz，其额定输出。

隔离变压器：单相变压器不大于25kV.A,三相变压器不大于40kV.A安全隔离变压器：单相变压器不大于10kV.A，三相变压器不大于16kV.A额定输出电压和空载输出电压：隔离变压器：不超过交流1000V和脉动直流1000V；安全隔离变压器：导体间或导体对地间都不超过交流50V和脉动直流50V。

三、检验依据及检验项目1.检验依据：GB13028-91《隔离变压器和安全隔离变压器技术要求》2.检验项目：标志、电击防护、输出电压整定值的变换、有载输出电压和输出电流、空载输出电压、短路电压、发热、短路及过载保护、环境试验、机械强度、防水及防潮、绝缘电阻、介电强度、倍频倍压、结构、组件、内部布线、电源的连接及外部软导线、外部导线接地线端子、保护接地装置、螺钉和连接、爬电距离和电气间隙、耐热、耐异常热、耐漏电超痕、防锈。

四、试样____只成品，____只未浸漆样品。

五、判定原则各检验项目试验合格则判定为产品安全检验合格。

检验项目中如有一项不合格，即判为不合格，若有个另项目不合格但易于改进的，可允许重新送样进行检验，重新检验时，再出现任何一项不合格，即判为不合格。

2024年变压器安全检验实施细则（二）第一章总则第一条为了确保变压器的安全运行，保障人民生命财产安全，根据《中华人民共和国特种设备安全法》及相关法规，制定本实施细则。

第二条本实施细则适用于所有使用变压器的单位和个人。

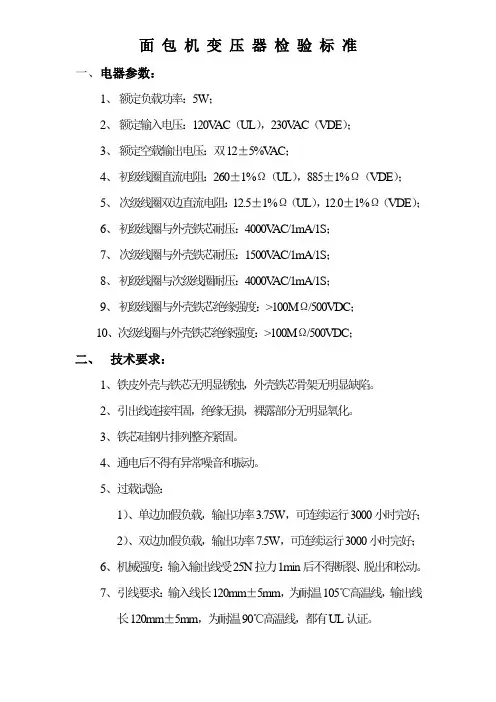

变压器检验标准(新)
