变压器来料检验标准书

变压器来料检验作业指导书变压器是一种电气设备，通常用于变换电压或电流等电参数，以供给不同需求的电器设备使用。

为确保变压器的质量和性能，对其来料进行检验是一个非常重要的环节。

本篇文章将以“变压器来料检验作业指导书”为主题，通过举例法，向读者介绍变压器来料检验作业的流程和注意事项，以便帮助相关从业人员更好地执行这一工作。

一、检验流程1.外观检验在进行内部检验之前，首先需要进行外观检验。

在此过程中，需要检查变压器的外壳是否完整，有无明显的划痕、脱漆等状况。

同时，还需检查变压器的标志是否齐全，包括名称、型号、额定电压、额定功率等信息是否与技术文件相符。

2.尺寸检验接下来进入尺寸检验环节，主要检查变压器的尺寸是否符合设计要求。

具体来说，需按照技术要求，使用测量工具对变压器的长度、宽度、高度、重量等指标进行精准测量，以确保其尺寸准确无误。

3.参数检验变压器来料检验的重点是参数检验，也是最为关键的环节。

在该环节中，需要对变压器的各项参数进行测量，以确保其达到技术要求。

这些参数包括变比、绝缘电阻、耐压试验、偏磁电流、铁损、铜损、温升试验等。

同样需要严格按照技术文件要求操作，有针对性地采取相应的测试方法和设备。

4.包装检验最后，进行包装检验，即检查变压器的包装是否符合要求。

包装检验的目的在于确认变压器在运输和存储过程中能够受到有效的保护，避免损坏或影响性能。

检验范围主要包括包装箱、包装带、防震垫及防潮纸的封装工艺和材料。

二、注意事项1.技术文件在进行变压器来料检验之前，首先要仔细阅读技术文件，熟悉检验项目和方法，明确测试要求和标准。

技术文件是检验人员判断变压器质量和性能优劣的主要依据，不可忽视。

2.检验环境变压器来料检验需要在专门的检验室内进行，保证检验环境干净、整洁、无干扰，同时确保测试设备的准确性和可靠性。

在检验过程中，不要穿着衣物或携带任何与检验无关的物品进入检验室内。

3.测量工具检验人员要熟练掌握各种检验仪器及测量工具的使用方法，并定期对其进行维护和校准，保证测量结果的准确性。

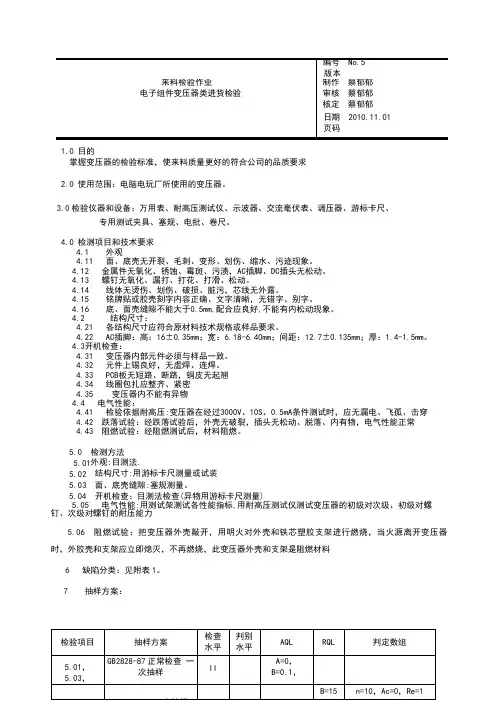

1.0 目的掌握变压器的检验标准，使来料质量更好的符合公司的品质要求2.0 使用范围：电脑电玩厂所使用的变压器。

3.0检验仪器和设备：万用表、耐高压测试仪、示波器、交流毫伏表、调压器、游标卡尺、专用测试夹具、塞规、电批、卷尺。

4.0 检测项目和技术要求4.1 外观4.11 面、底壳无开裂、毛刺、变形、划伤、缩水、污迹现象。

4.12 金属件无氧化、锈蚀、霉斑、污渍，AC插脚、DC插头无松动。

4.13 螺钉无氧化、漏打、打花、打滑、松动。

4.14 线体无烫伤、划伤、破损、脏污，芯线无外露。

4.15 铭牌贴或胶壳刻字内容正确、文字清晰，无错字、别字。

4.16 底、面壳缝隙不能大于0.5mm,配合应良好,不能有内松动现象。

4.2 结构尺寸：4.21 各结构尺寸应符合原材料技术规格或样品要求。

4.22 AC插脚：高：16±0.35mm；宽：6.18-6.40mm；间距：12.7±0.135mm；厚：1.4-1.5mm。

4.3开机检查：4.31 变压器内部元件必须与样品一致。

4.32 元件上锡良好，无虚焊、连焊。

4.33 PCB板无短路、断路，铜皮无起翘4.34 线圈包扎应整齐、紧密4.35 变压器内不能有异物4.4 电气性能：4.41 检验依据耐高压:变压器在经过3000V、10S、0.5mA条件测试时，应无漏电、飞孤、击穿4.42 跌落试验：经跌落试验后，外壳无破裂，插头无松动、脱落、内有物，电气性能正常4.43 阻燃试验：经阻燃测试后，材料阻燃。

5.0 检测方法5.01外观:目测法.5.02 结构尺寸:用游标卡尺测量或试装5.03 面、底壳缝隙:塞规测量。

5.04 开机检查：目测法检查(异物用游标卡尺测量)5.05 电气性能:用测试架测试各性能指标,用耐高压测试仪测试变压器的初级对次级、初级对螺钉、次级对螺钉的耐压能力5.06 阻燃试验：把变压器外壳敲开，用明火对外壳和铁芯塑胶支架进行燃烧，当火源离开变压器时，外胶壳和支架应立即熄灭，不再燃烧，此变压器外壳和支架是阻燃材料6 缺陷分类：见附表1。

电器有限公司
文件号
JY-J14
版本:0/A
文件名称
变压器进货检验标准
引用标准
第1页共1页
序号
检验项目
技术要求
检验方法
质量
分级
判定标准
1
通用外观检查
外壳光洁，不允许存在表面污渍、伤痕、缺料,断脚等缺陷,
视检
C
按JY-1的规定
2
通用标志
标志正确清晰，经久耐用。
视检,耐久性通常验收抽样二件通过用手拿沾水的布擦拭15秒,再用沾汽油的布擦拭15秒,标志仍应清晰易读.
变压器测试台
耐压测试仪
绝缘电阻测试仪பைடு நூலகம்
A
5
4128E变压器
红色线：220V，线长按图纸。白色线：12.5V，线长按图纸。绿色线：18V±2，线长按图纸。蓝色线：2.8V,线长按图纸。黄色线：25V,线长按图纸。（其中按S-2抽检内容为：空载电流应小于15mA，其抗电强度为3500V/1分钟，绝缘电阻1000MΩ）。
变压器测试台
耐压测试仪
绝缘电阻测试仪
A
备注：
标记
处数
更改文件号
签名
日期
备注
编制
审核
批准
日期
日期
日期
B
3
通用可焊性
引脚可焊性好,挂锡光亮,无毛边。
240±5℃/2±0.5S
B
4
4123B变压器性能检验
红色线: 220V，线长按图纸。白色线：12.5V，线长按图纸。绿色线：18V±2，线长按图纸。（其中按S-2抽检内容为：空载电流应小于15mA，其抗电强度为3500V/1分钟，绝缘电阻1000MΩ）。

零件核对 零件整体核 与样品一致 对 尺寸(mm) 图面重点尺寸 依据承认规格书 1.本体完整 、表面清洁 、标识正确 2.高温胶粘 贴平整，引 脚坚固 外观 变压 器 3.输入、输 出线应与承 认书与样品 要求一致 4.引脚 感量 电气参数 漏感量 测试 耐压测试 不可有脏污，划痕等 本体不可有破损，粘胶不到位，拉 丝，极性点标识错误，引脚（线）氧 化或生锈，骨架松动，引脚变形，易 脱落等 引线颜色，尺寸及韧性不符
√
√
光洁，无汚，有无氧化，松动，变 形，脱离，引脚排序是否正确等 依据承认规格书、BOM表 依据承认规格书 依据承认规格书 浸锡2-5S，温度370+/20°，浸锡面 >90% 无干涉不良/无组装不到位
目视 LCR LCR 耐压测 试仪 电烙铁/ 目视 组装产 品 √ √ √
√
*引脚沾锡
实配测试 与组装产品 实配
6 注意事项 ：客户有特殊要求时，以客户特殊要求为准；尺寸与性能参数记录6个数据在《IQC进料检验报告》 上。
编号：JBT-QP-014-WI-29
7 相关表单﹕<<IQC进料检验报告>> 检验项目 检验内容
规格
检验方 法/检具 目视比 对 图面要 求检具 目视比 对 目视比 对 目视比 对
抽样水准 CR 0 MAJ 0.65 √ √ √ MIN 1.5
XXX电子科技(深圳)有限公司
变压器进料检验规范
