本章提要第3章工程图视图工程图视图是工程图最重要的组成部分，在Pro/ENGINEER中创建一份完整的工程图也是首先从创建视图开始的。

本章将着重介绍有关工程图视图的知识。

主要内容包括：●工程图视图的概述与预备知识。

●工程图视图的创建（包括基本视图、高级视图与装配体的视图）。

●视图的显示模式与属性编辑。

●工程图视图范例。

3.1 工程图视图概述工程图中最主要的组成部分就是视图，工程图用视图来表达零组件的形状与结构，复杂零件又需要由多个视图来共同表达才能使人看得清楚、明白。

在机械制图里，视图被细分为许多种类，有主视图、投影视图（左、右、俯、仰视图）和轴测图；有剖视图、破断视图和分解视图；有全视图、半视图、局部视图和辅助视图；有旋转视图、移出剖面和多模型视图等。

各类视图的组合又可以得到许多的视图类型。

显然Pro/ENGINEER的工程图模块不会为了创建各种视图而单独提供一个命令工具，因为这样显得繁琐且没有必要。

Pro/ENGINEER解决创建诸多类型视图的办法便是提供了修改视图属性的功能，利用“绘图视图”对话框，用户可以修改视图的类型、可见区域、视图比例、剖面、视图状态、视图显示方式以及视图的对齐方式等属性。

这样一来用户只需插入普通视图，并创建其投影视图、详细（局部）视图及辅助视图，然后修改相应的属性选项，便可获得所需的视图类型了。

一个“绘图视图”对话框几乎包括了创建工程图视图的所有内容，使得创建不同视图的步骤与方法统一起来，只要读者掌握了创建一两种视图的操作方法，举一反三，便可以学会其他类型的视图的创建方法。

所以我们有必要先来了解“绘图视图”对话框，这是有助于快速学会利用Pro/ENGINEER软件进行绘制工程图并且提高工作效率最有效的方法之一。

在Pro/ENGINEER Wildfire 4.0软件系统的工程图环境下，选择下拉菜单中的子命令，如图3.1.1所示，并进行相应的操作，则系统弹出“绘图视图”对话框，下面将对“绘图视图”对话框中的各项功能进行详细的说明。

Proe5.0出工程图详细操作步骤1。

建立工程图:运行proe5。

0，单击“新建"，弹出新建对话框，选择“绘图”，输入名称“yiliufati”，取消勾选“使用缺省模板”(图1）,单击。

随后弹出“新建绘图”对话框，单击“缺省模型”下的“浏览"，指定已经绘制好的3D模型文件“yiliufati。

prt”，“指定模板”选择“空”，“方向”为“横向”，“大小”选择“A3”，单击完成（图2），进入2D绘图环境.2。

绘图环境设置：选择“文件—---绘图选项”，打开选项设置框，点击打开配置文件，打开路径为C:\Program Files\proeWildfire5。

0\text\,选择并打开配置文件，点击“应用”结束. 图1图23.建立视图：（1)创建一般视图：切换到“布局",单击“”，在绘图区某处单击放置一般视图,同时弹出“绘图视图”对话框（图3）。

图3 然后设置部分选项卡（每个选项卡设置完后都先点击“应用”,再设置下一个选项卡)，部分需要设置的选项卡如图4和图5。

点击创建俯视图,在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”，右击打开右键菜单，取消勾选“锁定视图移动"（图6).然后鼠标指向视图，左键拖动至合适位置.图6图4 图5（2)创建投影视图：选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。

双击主视图,弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击,选择，弹出“菜单管理器"，选择“平面-———单一---—完成”，在弹出的输入框中输入剖面名“A"，单击,在俯视图中选择“TOP ”面作剖面（图7)，单击“应用”结束,创建剖视图A —A.“视图显示”的设置同俯视图（完成后如图8）。

同理，以A-A 剖视图作为父视图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了4个基本视图和2个剖视图（图9）。

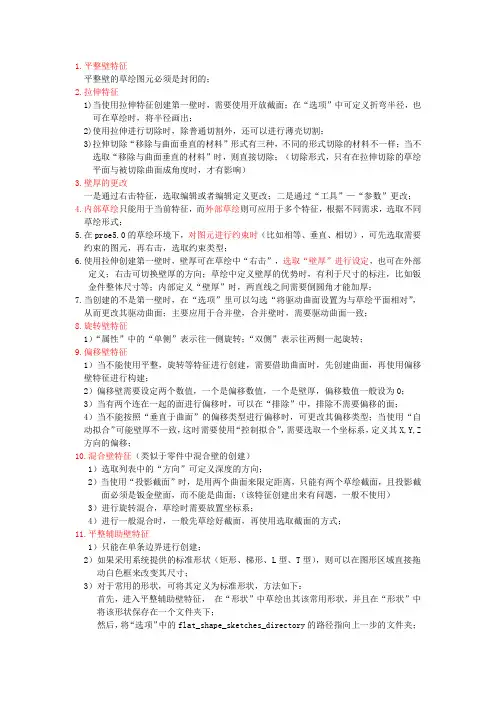

proe钣金技巧第一篇：proe钣金技巧1.平整壁特征平整壁的草绘图元必须是封闭的； 2.拉伸特征1)当使用拉伸特征创建第一壁时，需要使用开放截面；在“选项”中可定义折弯半径，也可在草绘时，将半径画出；2)使用拉伸进行切除时，除普通切割外，还可以进行薄壳切割；3)拉伸切除“移除与曲面垂直的材料”形式有三种，不同的形式切除的材料不一样；当不选取“移除与曲面垂直的材料”时，则直接切除；（切除形式，只有在拉伸切除的草绘平面与被切除曲面成角度时，才有影响）3.壁厚的更改一是通过右击特征，选取编辑或者编辑定义更改；二是通过“工具”—“参数”更改；4.内部草绘只能用于当前特征，而外部草绘则可应用于多个特征，根据不同需求，选取不同草绘形式；5.在proe5.0的草绘环境下，对图元进行约束时（比如相等、垂直、相切），可先选取需要约束的图元，再右击，选取约束类型；6.使用拉伸创建第一壁时，壁厚可在草绘中“右击”，选取“壁厚”进行设定，也可在外部定义；右击可切换壁厚的方向；草绘中定义壁厚的优势时，有利于尺寸的标注，比如钣金件整体尺寸等；内部定义“壁厚”时，两直线之间需要倒圆角才能加厚；7.当创建的不是第一壁时，在“选项”里可以勾选“将驱动曲面设置为与草绘平面相对”，从而更改其驱动曲面；主要应用于合并壁，合并壁时，需要驱动曲面一致； 8.旋转壁特征1）“属性”中的“单侧”表示往一侧旋转；“双侧”表示往两侧一起旋转； 9.偏移壁特征1）当不能使用平整，旋转等特征进行创建，需要借助曲面时，先创建曲面，再使用偏移壁特征进行构建；2）偏移壁需要设定两个数值，一个是偏移数值，一个是壁厚，偏移数值一般设为0；3）当有两个连在一起的面进行偏移时，可以在“排除”中，排除不需要偏移的面；4）当不能按照“垂直于曲面”的偏移类型进行偏移时，可更改其偏移类型；当使用“自动拟合”可能壁厚不一致，这时需要使用“控制拟合”，需要选取一个坐标系，定义其X,Y,Z方向的偏移；10.混合壁特征（类似于零件中混合壁的创建）1）选取列表中的“方向”可定义深度的方向；2）当使用“投影截面”时，是用两个曲面来限定距离，只能有两个草绘截面，且投影截面必须是钣金壁面，而不能是曲面；（该特征创建出来有问题，一般不使用）3）进行旋转混合，草绘时需要放置坐标系；4）进行一般混合时，一般先草绘好截面，再使用选取截面的方式；11.平整辅助壁特征1）只能在单条边界进行创建；2）如果采用系统提供的标准形状（矩形、梯形、L型、T型），则可以在图形区域直接拖动白色框来改变其尺寸；3）对于常用的形状，可将其定义为标准形状，方法如下：首先，进入平整辅助壁特征，在“形状”中草绘出其该常用形状，并且在“形状”中将该形状保存在一个文件夹下；然后，将“选项”中的flat_shape_sketches_directory的路径指向上一步的文件夹；4）“形状”下可选取高度尺寸是否包含厚度；同时会改变折弯方向；5）“偏移”中可定义折弯边相对于边界的距离；6）当对边界进行部分折弯时，可以选择止裂槽的类型（撕裂、矩形、长圆形、拉伸）；无止裂槽需要角度为零或者偏移类型为“向壁偏移添加附加折弯”；而拉伸、矩形、长圆形则需要内侧半径不为零；12.法兰壁的创建1）可以使用一条链（多条边界）进行折弯；2）对于常用的形状，可以如平整壁一样创建新的形状，将“选项”中flange_shape_sketches_directory指向对应的路径；3）斜切口(miter cut)：对于相切链连接处转角切口的设置；当沿着某曲线创建法兰壁失效时，可以考虑添加斜切口；4）止裂槽有折弯止裂槽和拐角止裂槽，折弯止裂槽相当于平整壁的止裂槽；拐角止裂槽则是指当对一条链折弯时，两条边界连接处的止裂槽形状；5）边处理：对于链折弯时，两条边界折弯后边的处理； 13.平整壁与法兰壁的区别1)平整壁就是画正面，法兰壁就是画侧面；2)平整壁的附着边只可以是一条边界，法兰壁的附着边可以是一条链；3)钣金说来不就是一张比较厚的铁纸么，可以分为面和厚度方向，平整面就是从面正向看过去，是正方的还是梯形的，而法兰壁就是从厚度方向，是折成L形了还是Z形的。

1.平整壁特征平整壁的草绘图元必须是封闭的；2.拉伸特征1)当使用拉伸特征创建第一壁时，需要使用开放截面；在“选项”中可定义折弯半径，也可在草绘时，将半径画出；2)使用拉伸进行切除时，除普通切割外，还可以进行薄壳切割；3)拉伸切除“移除与曲面垂直的材料”形式有三种，不同的形式切除的材料不一样；当不选取“移除与曲面垂直的材料”时，则直接切除；（切除形式，只有在拉伸切除的草绘平面与被切除曲面成角度时，才有影响）3.壁厚的更改一是通过右击特征，选取编辑或者编辑定义更改；二是通过“工具”—“参数”更改；4.内部草绘只能用于当前特征，而外部草绘则可应用于多个特征，根据不同需求，选取不同草绘形式；5.在proe5.0的草绘环境下，对图元进行约束时（比如相等、垂直、相切），可先选取需要约束的图元，再右击，选取约束类型；6.使用拉伸创建第一壁时，壁厚可在草绘中“右击”，选取“壁厚”进行设定，也可在外部定义；右击可切换壁厚的方向；草绘中定义壁厚的优势时，有利于尺寸的标注，比如钣金件整体尺寸等；内部定义“壁厚”时，两直线之间需要倒圆角才能加厚；7.当创建的不是第一壁时，在“选项”里可以勾选“将驱动曲面设置为与草绘平面相对”，从而更改其驱动曲面；主要应用于合并壁，合并壁时，需要驱动曲面一致；8.旋转壁特征1）“属性”中的“单侧”表示往一侧旋转；“双侧”表示往两侧一起旋转；9.偏移壁特征1）当不能使用平整，旋转等特征进行创建，需要借助曲面时，先创建曲面，再使用偏移壁特征进行构建；2）偏移壁需要设定两个数值，一个是偏移数值，一个是壁厚，偏移数值一般设为0；3）当有两个连在一起的面进行偏移时，可以在“排除”中，排除不需要偏移的面；4）当不能按照“垂直于曲面”的偏移类型进行偏移时，可更改其偏移类型；当使用“自动拟合”可能壁厚不一致，这时需要使用“控制拟合”，需要选取一个坐标系，定义其X,Y,Z 方向的偏移；10.混合壁特征（类似于零件中混合壁的创建）1）选取列表中的“方向”可定义深度的方向；2）当使用“投影截面”时，是用两个曲面来限定距离，只能有两个草绘截面，且投影截面必须是钣金壁面，而不能是曲面；（该特征创建出来有问题，一般不使用）3）进行旋转混合，草绘时需要放置坐标系；4）进行一般混合时，一般先草绘好截面，再使用选取截面的方式；11.平整辅助壁特征1）只能在单条边界进行创建；2）如果采用系统提供的标准形状（矩形、梯形、L型、T型），则可以在图形区域直接拖动白色框来改变其尺寸；3）对于常用的形状，可将其定义为标准形状，方法如下：首先，进入平整辅助壁特征，在“形状”中草绘出其该常用形状，并且在“形状”中将该形状保存在一个文件夹下；然后，将“选项”中的flat_shape_sketches_directory的路径指向上一步的文件夹；4）“形状”下可选取高度尺寸是否包含厚度；同时会改变折弯方向；5）“偏移”中可定义折弯边相对于边界的距离；6）当对边界进行部分折弯时，可以选择止裂槽的类型（撕裂、矩形、长圆形、拉伸）；无止裂槽需要角度为零或者偏移类型为“向壁偏移添加附加折弯”；而拉伸、矩形、长圆形则需要内侧半径不为零；12.法兰壁的创建1）可以使用一条链（多条边界）进行折弯；2）对于常用的形状，可以如平整壁一样创建新的形状，将“选项”中flange_shape_sk etches_directory指向对应的路径；3）斜切口(miter cut)：对于相切链连接处转角切口的设置；当沿着某曲线创建法兰壁失效时，可以考虑添加斜切口；4）止裂槽有折弯止裂槽和拐角止裂槽，折弯止裂槽相当于平整壁的止裂槽；拐角止裂槽则是指当对一条链折弯时，两条边界连接处的止裂槽形状；5）边处理：对于链折弯时，两条边界折弯后边的处理；13.平整壁与法兰壁的区别1)平整壁就是画正面，法兰壁就是画侧面；2)平整壁的附着边只可以是一条边界，法兰壁的附着边可以是一条链；3)钣金说来不就是一张比较厚的铁纸么，可以分为面和厚度方向，平整面就是从面正向看过去，是正方的还是梯形的，而法兰壁就是从厚度方向，是折成L形了还是Z形的。
