proe工程图详细教程

proe工程图详细教程
如果某个尺寸标注不再需要，可以选择该尺寸标注并删除。在 属性管理器中，选择“删除尺寸”选项即可删除选中的尺寸标
注。
05 proe工程图的输出与打印
CHAPTER
工程图的导
01
打开需要导出的3D模型，选择“文件”菜单中的“ 保存副本”选项。
02
在弹出的对话框中，选择“工程图”类型，并设置 导出的文件路径和文件名。
。
02
在打印过程中，需要注意检查打印机的墨盒和纸张是
否充足，以确保打印质量。
03
打印完成后，需要及时取出图纸并进行必要的后处理
，如剪裁、折叠等。
谢谢
THANKS
通过设置视图深度和宽度，可以进一 步调整工程图的显示效果。在属性管 理器中，找到“深度”和“宽度”选 项，根据需要进行设置。
更新视图
更新视图位置
当零件或组件发生更改时，需要 更新工程图中的视图位置以反映 最新的设计。选择需要更新的视 图，在属性管理器中选择“更新 位置”选项，系统会自动调整视 图位置以匹配最新的设计。
04 proe工程图的修改与更新
CHAPTER
修改视图属性
01
修改视图方向
02
调整视图比例
03
设置视图深度和宽度
在ProE中，可以通过修改视图的方向 来调整工程图的视角。选择需要修改 的视图，在属性管理器中选择“方向 ”选项，然后选择所需的视角即可。
为了更好地展示零件或组件的细节， 可以调整工程图的视图比例。在属性 管理器中，找到“比例”选项，选择 所需的缩放比例即可。
旋转视图
通过旋转视图来改变其 方向，以便更好地展示
零件结构。
缩放视图
通过缩放视图来调整其 大小，以便更好地查看

proe精品教程(升级)

proe精品教程(升级)

8.ProE机械设计习题精解 14.5M
9.完全精通ProENGINEER野火5.0入门教程与手机实例 171.6M
10.ProENGINEER Wildfire5.0 中文版模具设计从入门到精通 181.9M
11.Pro_ENGINEER野火版4_0从入门到精通 36.2M
47.Pro ENGINEER Wildfire 5.0中文版 入门与提高
48.Pro ENGINEER Wildfire 5.0中文版 入门与提高2
*******************************************************************
如需要更多，请加我qq784153177.
15.《Pro_E 5.0机械设计行业应用实践》
16.《Pro_ENGINEER Wildfire 4.0机构运动仿真与动力分析》
17.Pro-ENGINEER Wildfire 4.0中文版模具设计50例
18.《ProE_Wildfire工程图制作教学》
19.《Pro-ENGINEER Wildfire 5.0曲面设计从入门到精通》
37.[Pro_Engineer_5.0_钣金设计从入门到精通].三维书屋工作室
38.《Pro-ENGINEER Wildfire 5.0基础入门与范例精通》
39.[Pro ENGINEER野火中文版5.0产品造型设计与破面修补](随书光盘
40.ProE2001转学野火一天速成
41.Proe4.0精彩50例详解
42.《完全精通Pro-ENGINEER野火5.0中文版钣金设计》
43.ProE高级造型技术实例精讲2
44.[Pro_ENGINEER野火中文版5.0产品造型设计与破面修补]

最新经典ProE工程图资料

最新经典ProE工程图资料
可以按照特征、视图、零件等规则显示
对于复杂零件一次显示所有尺寸会很乱，这 是可以按照特征的方式，一次仅显示几个特 征的尺寸，调整好后再显示其他特征的尺寸 。
对于显示出来的尺寸可进一步选择保留或是 删除。并且可以预览。
可以专门显示已经拭除的或是从未显示过的
标注尺寸
手工标注尺寸： 手工标注的尺寸只能受模型驱动，不能反向驱动模型。而显示出来的尺寸可 以双向驱动。 手工标注的尺寸可以对尺寸的数值进行调整，使之显示的数值与实际数值不 同（不推荐使用）。而显示出来的尺寸不能。 手工标注尺寸的方式与在草绘中的操作技巧一致。 手工标注尺寸用来弥补显示尺寸的不足。
经典ProE工程图资料
绘图的基本过程
1，创建视图，调整剖面和视图的显示。 2，显示或创建尺寸标注，添加尺寸公差。 3，添加符号，添加表面粗糙度、形位公差、焊接符号等。 4，添加文字说明和技术要求，表格。 5，保存打印。
标注尺寸
显示和拭除：
显示在三维中已经完成的尺寸、轴线、各种 标注等
型位公差符号
创建基准符号
1，选择—插入—符 号实例—检索JZR 符号—类型可选择 垂直于图元—选择 放置的边或尺寸— 改变可变文本—完 成
2，再次使用时不必 检索，直接点取下 拉菜单找到JZR即 可
3，建议定义热键以 提高效率。
型位公差符号
型位公差的符号可以分两种方式制作：
1，使用内嵌的几何公差创建
标注尺寸
尺寸公差：
点击尺寸，右键弹出菜单修改属 性，打开属性对话框
公差模式有象征、加减公差、限 制公差、+-对称公差等几种模式
可在对话框中分别调整上下公差 的数值，也可以通过点击下拉菜 单编辑-数值，直接修改尺寸公 差的数值

Proe教程-经典

Proe教程-经典

五、创建基准平面的约束类型 1.穿过：所建立的基准平面穿过点、轴、边或平 面。除平面外，还需要配合其他条件。 2.法向：选择一个轴、边或平面，建立与之垂直 的基准平面。 3.平行：建立与参照平面平行的基准平面。 4.偏移：偏移参照平面或坐标系建立基准平面。 5.角：建立与参照平面有一个夹角的基准平面。 6.混合截面：在混合特征的截面处建立基准平面。
基准特征
• 基准平面是一个无限大的平面，它没有大小、 体积和质量，始终适合于实体模型的大小，以 方框方式显示，并在方框附近显示基准平面的 名称，对实体特征创建起到参考作用。 • 一. 基准平面的用途 • 1.作为基础特征（例如：创建实体之前三个默 认的基准平面作为基础特征） • 2.作为草绘平面（例如：切制轴上键槽必须创 建草绘平面） • 3.作为参考平面（例如：创建轴承盖上的径向 孔特征，只有选取基准平面作为角度参照平面）
• 5.系列化 • Pro/ENGINEER能够依据创建的原始模型，通过家族表改变模 型组成对象的数量或尺寸参数，建立系列化的模型，这也是建立 国家标准件库的重要手段之一。
Pro/ENGINEER工作界面
Pro/ENGINEER文件操作
• • • • • • • • • 草绘：扩展名为.sec 零件：扩展名为.prt 组件：扩展名为.asm 制造：扩展名为.mfg 绘图：扩展名为.drw 格式：扩展名为.frm 报表：扩展名为.rep 图表：扩展名为.dgm 布局：扩展名为.lay
3.参数化设计
Pro/ENGINEER是一个参数化设计系统，依据 参数创建设计模型，几何形状和大小是由尺寸 参数控制，用户可运用数学运算方式，建立各 特征之间的数学关系，使得计算机能自动的算 出模型应有的形状和固定位置。
4.单一的数据库，全相关性

ProE4.0教程全套共366页

ProE4.0教程全套共366页

2.1 二维草绘的基本知识 2.1.1 进入二维草绘环境的方法 在Pro/E中，二维草绘的环境称为“草绘器”，进入草绘环境有以下两种方式： （1）由“草绘”模块直接进入草绘环境。创建新文件时，在如图2-1所示的“新 建”对话框中的“类型”选项组内选择“草绘”，并在“名称”编辑框中输入文 件名称后，可直接进入草绘环境。在此环境下直接绘制二维草图，并以扩展名 为.sec保存文件。此类文件可以导入到零件模块的草绘环境中，作为实体造型的 二维截面；也可导入到工程图模块，作为二维平面图元。
Pro/ENGINEER Wildfire 4.0工作界面主要由标题栏、菜单栏、导航栏、工具 栏、 绘图区、信息栏和过滤器等组成。
信息栏
标题栏
菜单栏
工具栏
导航栏
绘图区
过滤器
图1-1 Pro/ENGINEER Wildfire 4.0工作界面
1.2.1 标题栏 标题栏位于主界面的顶部，用于显示当前正在运行的Pro/ENGINEER Wildfire 4.0应用程序名称和打开的文件名等信息。 1.2.2 菜单栏 菜单栏位于标题栏的下方默认共有10个菜单项，包括“文件”、“编辑”、 “视图”、“插入”、“分析”、“信息”、“应用程序”、“工具”、“窗口 ”和“帮助”等。单击菜单项将打开对应的下拉菜单，下拉菜单对应 Pro/ENGINEER的操作命令。但调用不同的模块，菜单栏的内容会有所不同。 1.2.3 工具栏 工具栏是Pro/ENGINEER为用户提供的又一种调用命令的方式。单击工具栏图标 按钮，即可执行该图标按钮对应的Pro/ENGINEER命令。位于绘图区顶部的为系统 工具栏，位于绘图区右侧的为特征工具栏。
图1-22 “拭除未显示的”对话框
1.4.7 设置工作目录 “设置工作目录”命令可以直接按设置好的路径，在指定的目录中打开和保存文 件。 调用命令的方式如下： 菜单： 执行“文件”|“设置工作目录”命令。

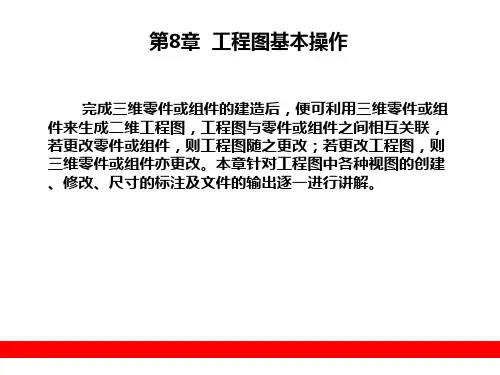

proe__第8章__工程图基本操作

proe__第8章__工程图基本操作

8.2.2 剖视图
欲产生一个剖面图，可先在三维零件上产生剖面，然后 在工程图中调出该剖面图，或直接在工程图上产生剖面，然 后制作剖面图。剖面图的种类包括：完成、一半、局部、展 开与对齐。这里重点讲解常用的前三项：
1、完全：画出整个剖面图。 2、一半：以基准平面为界线，画出单侧的半剖面。 3、局部：以一条Spline曲线为界线，画出曲线内的剖 面图。
在“新制图”对话框中，设置工程图所使用的三维实体 模型、绘图纸大小、绘图模板等。也可根据需要自行设置， 然后单击对话框“确定”按钮，进入工程图环境。
8.1 工程图设置
工程图环境和前面的零件环境和组件环境有较大的不同 ，主要体现在绘图区域和工具栏上。工程图环境中，系统缺 省使用黑色的绘图背景，其中的白框表示所使用的绘图纸。 一般情况下，工程图中，增加了“绘制”工具栏、“绘图草 绘器”工具栏和“绘图草绘器”工具栏，它们都有着特殊的 用途，以后会作详细介绍。
单击工具栏“显示及删除”的图标，或选择下拉菜单“视图 ”下的“显示及拭除”选项，系统弹出如图8-18所示“显示/拭除 ”对话框，确定对话框最上方的字段为“显示”，在“类型”框 中单击，再在“显示方式”中选择下列选项中的一项。
8.4 标注尺寸及注释
– 2．创建尺寸
单击工具栏创建尺寸的图标，或选择下拉菜单“插入” ，选取“尺寸参照”选项下的“新参照”，用以产生尺寸。
3、自动排列尺寸：如果尺寸摆设的位置不佳时，可选 择下拉菜单“编辑”，选取“整理”下的“尺寸”选项，在 系统弹出的“整理尺寸”对话框中，可以指定第1个尺寸的 间距，以及其他尺寸的增量。
4、改变尺寸数值：选择下拉菜单“编辑”下的“数值 ”选项，即可修改尺寸的数值。
8.4 标注尺寸及注释
5、将某一视图的尺寸移到另一视图上：点选一个尺寸 （或下Ctrl键选取多个尺寸）后，选择下拉菜单“编辑”下 的“将项目移动至视图”（可单击右键选取），再选取移到 的视图，即可将尺寸移到第二个视图。

proe工程图制作教程

proe工程图制作教程

编者愚仁丙戌年冬月初十第一版己丑年二月二十第二版工程图简单教程目录一、proe配置文件夹规划二、config.pro、系统颜色及模型树设置三、模板文件制作1、零件模板文件制作2、组件模板文件制作四、零件库配置五、格式文件制作1、零件格式文件制作2、组件格式文件制作六、工程图配置文件设置七、打印相关配置文件设置八、工程图一般技巧一、proe 配置文件夹规划独立设置一个文件来放置proe的配置文件及相关的文件，这些文件主要包括congfig.pro 或config.sup界面配置文件（congfig.Win ）模型树配置文件(tree.cfg )颜色配置文件(syscol.scl )打印配置文件(ms_print_mgr.pcf )打印笔配置文件(table.pnt )工程图配置文件(company.dtl )格式文件(format )零件库(library )材料库(material )常用注释文件夹(note )常用关系式文件夹(relation )模板文件夹(startfil s )常用符号文件夹(symbol )常用纹理文件夹(texture e )把这些文件统一放在一个文件夹里（如proe ),自己习惯的一些配置、模板以及慢慢积累的标准件、材料、材质、关系式、注释、符号等，可以随自己工作变换随身带走，重装proe 后，只需在config .pro 里变换路径就可以了，省去了诸多麻烦。

强烈建议这样做。

如下图}这些配置文件放置在configs 文件夹里二、config.pro 系统颜色及模型树设置系统颜色及模型树设置1、config .pro 配置proe 在启动的时候，首先会在proe 的安装目录下的text 目录下搜寻该文件，并加载，再在proe 起始目录里搜寻该文件，如果有则加载该文件，如果此处的config.pro 与前面的config.pro 配置上有冲突，则以此处的config.pro为准。

PROE4.0工程图高级教程

PROE4.0工程图高级教程

PRO/E中创建BOM培训创建表创建表格☒表格方向☒表格位置☒表格行与列的尺寸升序（Ascending ）降序（Descending ）左对齐（Leftward ）右对齐（Ｒｉｇｈｔｗａｒｄ）定义列（Column ）尺寸定义表格内容定义表格内容☒文本☒参数表格的存储表格的检索修改字体样式表格符号☒字体类型☒字体高度、宽度、角度☒字体对齐方式字体的样式表格编辑☒设置表格属性☒插入或移除行或列☒修改表格的高度和宽度尺寸☒字体换行☒单元格合并☒移除单元格边界表格的编辑单元格合并字体的换行BOM设置工作目录到bom_doc打开barrel.drw表（Table）>插入表（insert table）>升序（ascending）,左对齐（leftward）,按字符数（by num chars）在图面点击鼠标创建表格长度确定分别点击位置在６，５，４，１２，２５，５中键确定结束后分别点打击三次2的位置再次中键结束一个６X３的表格便创建成功BOM表(Table)>重复区域（repeat region）>添加（add）>简单（simple）分别点击如图位置>完成（done）这样就把这一排设置为重复区域了BOM分别从左至右双击重复区域的单元格定义显示内容分别为:Rpt.index( 序号)(零件名称)Asm.mbr.type Rpt.qty (零件的类型) (数量)er defined输入cost er difined输入tcost (自定义参数单价) (自定义参数总价)表（Table）>重复区域（repeat region）>更新表（update tables）BOM实例-整理BOM为了把相同的零件作为一项来统计属性（Attributes）>点选表的重复区域>无多重记录（no duplicates）>完成（done）BOM实例-整理BOM一直检测到零件级,会列出所有零件.为了统计所有包括子装配下的零件属性(Attributes)>点选表的重复区域>递归(recursive )>完成（doneBOM实例-整理BOM为了计算total cost,表（Table）>重复区域（repeat region）>关系（relations）,选择重复区域输入tcost=asm_mbr_cost*rpt_qtyBOM 实例-整理BOM）为了让cost 和total cost 只显示两为小数切换符号（Switch syms ）>完成（done ）选种对应的单元格，右键菜单属性（property 添加[.2]再次switchsysmBOM实例-整理BOM编辑（Edit）>值（value）点击barrel的cost位置,输入8.75 更新表（Update table）BOM实例-整理BOM过滤掉装配件过滤（Filters）>选择重复区域>按规则（by rule）>添加（add）输入&asm.mbr.type!=assembly完成（Done）>完成（done）更新表（Update tables）BOM实例-整理BOM计算零件总数和总cost累计（Summation）>添加（add）>按名称（by name）>RPT_QTY>输入参数为total_qty点选放置位置为数量最上面的单元格再选择Tcost,输入参数为total_cost点选放置位置为tcost最上面的单元格,done,update tablesBOM实例-整理BOM合并单元格，表（table）>合并单元格（merge cells）,选择需要合并的单元格输入相应的项目后完成表格BOM表（Table）>球标（Bom balloons）>选择重复区域>创建球标（create balloon）点击视图完成球标,可以用拖动调整位置模板的定制模板的定制通过模板文件生成的pro/e数据文件具有统一的界面、格式，如零件模板内有单位设置、参数设置、公差设置、层设置、关系设置等，这些都将带入由模板创建的文件中。

proe5.0工程图教程

proe5.0工程图教程

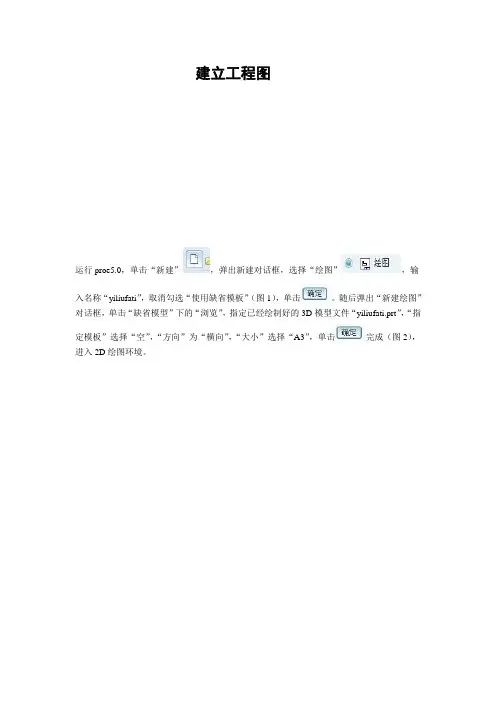

建立工程图运行proe5.0，单击“新建”，弹出新建对话框，选择“绘图”，输入名称“yiliufati”，取消勾选“使用缺省模板”（图1），单击。

随后弹出“新建绘图”对话框，单击“缺省模型”下的“浏览”，指定已经绘制好的3D模型文件“yiliufati.prt”，“指定模板”选择“空”，“方向”为“横向”，“大小”选择“A3”，单击完成（图2），进入2D绘图环境。

2.绘图环境设置：选择“文件----绘图选项”，打开选项设置框，点击打开配置文件，打开路径为C:\Program Files\proeWildfire5.0\text\，选择并打开配置文件，点击“应用”结束。

3.建立视图：图1图2（1）创建一般视图：切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图3）。

图3 然后设置部分选项卡（每个选项卡设置完后都先点击“应用”，再设置下一个选项卡），部分需要设置的选项卡如图4和图5。

点击创建俯视图，在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”，右击打开右键菜单，取消勾选“锁定视图移动”（图6）。

然后鼠标指向视图，左键拖动至合适位置。

图6图4 图5选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。

双击主视图，弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器”，选择“平面----单一----完成”，在弹出的输入框中输入剖面名“A ”，单击，在俯视图中选择“TOP ”面作剖面（图7），单击“应用”结束，创建剖视图A-A 。

“视图显示”的设置同俯视图（完成后如图8）。

同理，以A-A 剖视图作为父视图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了4个基本视图和2个剖视图（图9）。

图 6图7图8图9切换到，选择A-A 剖视图，右击打开右键菜单，选择，单击俯视图作为剖面放置的视图，同理为剖视图C-C添加剖面符号（图10）。

ProE工程图教程

ProE工程图教程

ProE工程图教程使用Pro/ENGINEER 的工程图模块（Drawing），可以创建Pro/ENGINEER模型的工程图、处理尺寸，以及使用层来管理不同项目的显示。

另外，也可以利用有关接口命令，将工程图文件输出到其他CAD系统或将文件从其他CAD系统输入到工程图模块中。

在工程图中，所有的模型视图都是相关的（associative），即当修改了某视图的一个尺寸后，系统会自动更新其他相关的视图。

更重要的是，Pro/ENGINEER 的工程图和它所依赖的模型相关，在工程图中修改的任何尺寸，都会在模型中自动更新。

同样，在模型中修改的尺寸会相关到工程图。

这些相关性，不仅仅是尺寸的修改，也包括添加或删除某些特征。

§1.1工程图基础知识在使用工程图模块建立标准的工程图之前，先了解一些有关建立工程图的基础知识，以及工程图中几种常用视图的功能。

§1.1.1图纸的选择与设置创建工程图首先要选取相应的图纸格式，Pro/ENGINEER提供了两种形式的图纸格式—系统定义的图纸格式和用户自定义的图纸格式。

1．使用模板定义的图纸步骤1：在下拉菜单中点击【文件】→【新建…】命令或单击新建文件工具按钮，打开【新建】对话框。

在【新建】对话框中的【类型】区域内选择【绘图】单选按钮，在【名称】编辑框中输入文件名称，使用缺省模板，单击【确定】按钮，打开如图1.1所示的【新制图】对话框。

步骤2：在【新制图】对话框的【指定模板】区域中选择【使用模板】单选按钮，在【模板】区域中选择一个缺省模板。

其中系统缺省模板有a0_drawing、a1_drawing、a2_drawing、f_drawing共十一种模板，各模板图纸幅面见表1.1在【缺省】栏中单击【浏览…】按钮，打开【打开】对话框，可选择已存在的零（组）件文件，则系统将为选择的零（组）件建立工程图。

工程图是按零（组）件造型的缺省方式放置的，即在零（组）件造型时的“FRONT”视角做为二维工程图的主视图。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
创建绘图
新建绘图时输入必要的参数，选择相应的零件和图框
输入的与零件一致的名称，不使用缺省模板，选择对应的零件，选择格式为空，浏览。
绘图的基本过程
1，创建视图，调整剖面和视图的显示。 2，显示或创建尺寸标注，添加尺寸公差。 3，添加符号，添加表面粗糙度、形位公差、焊接符号等。 4，添加文字说明和技术要求，表格。 5，保存打印。
2，使用注释直接标注 1，使用内嵌的几何公差
先创建几何参考基准，然后拭除 标注几何公差
2，创建几何参考基选择—插入—几何公差—选 择几何公差的类型—参照中选择 别参照的边—放置类型一般选择 法向导引。如果需要并排公差可 选择其他几何工具。
2，基准参照栏目中选择—主要 的基准—下拉找到要参考的基准 —对于复合基准和其他基准选择 相同的步骤—对于每个基准可以 附加各种标志。
绘图视图
视图显示：不要通过改变
来调整视图显示，
下次重新调入图纸时仍然缺省显示。应该通过改变
视图显示菜单来调整显示，下次调入图纸时维持该
设置状态。
绘图视图
成员的显示：在装配图中可以控制每个零件或子装配的显示模式， 如：消隐、隐藏、透明、不透明、用户颜色等
标注尺寸
显示和拭除：
显示在三维中已经完成的尺寸、轴线、各种 标注等
标注尺寸
修改尺寸文本：
给尺寸加前后缀
对于手工标注的尺寸， 将尺寸文本的@D改为 @S然后添加所需要的文 字或数字，就可以覆盖 原有尺寸的数值。
使用符号调色板添加特 殊字符。
使用热键提高效率
与绘图相关的热键（推荐） SE 打开现实和拭除对话框 MV 移动视图 VD 修改视图的显示模式 MM 移动图线、尺寸等 EE 修改选中目标的属性，如先用鼠标选中尺寸，然后EE，将打开尺寸属 性对话框，添加公差等。
3，使用符号调色板输入特殊符号 4，使用热键可以提高效率
焊接符号
创建基准符号
1，选择—插入—符号实例—检 索系统符号—选择ISO符号—选 择相应的焊接符号
2，放置类型一般选择带方向指 引，选择边标注。
焊接符号
选择相应的组别，改 变可变文本。
焊接符号
1，选择相应的边，点中键放置符 号。
2，符号完成后也可以通过点击符 号，按右键修改属性，可以对符 号的属性进行修改。
截面：有剖面的 无截面：无剖面的
比例：指定放大或缩小 无比例：与图纸的总比例一致。
绘图视图
剖视图种类： • 完整的：全剖视图 • 一半：半剖视图 • 局部：局部剖视图 • 全部局部：全剖和局部视图
• 全部剖视图：剖视图 • 区域剖截：剖面图 • 对齐剖截：旋转剖面图 • 全部对齐：旋转剖视图 • 展开剖面：展开剖面图 • 全部展开：展开剖视图
标注尺寸
尺寸公差：
点击尺寸，右键弹出菜单修改属 性，打开属性对话框
公差模式有象征、加减公差、限 制公差、+-对称公差等几种模式
可在对话框中分别调整上下公差 的数值，也可以通过点击下拉菜 单编辑-数值，直接修改尺寸公 差的数值
尺寸公差的模式可以转换。
标注尺寸
尺寸的属性： 可以调整小数位数 角度的尺寸的显示模式 双重单位尺寸 证实线的显示和拭除 转换参考尺寸 翻转箭头
可以按照特征、视图、零件等规则显示
对于复杂零件一次显示所有尺寸会很乱，这 是可以按照特征的方式，一次仅显示几个特 征的尺寸，调整好后再显示其他特征的尺寸 。
对于显示出来的尺寸可进一步选择保留或是 删除。并且可以预览。
可以专门显示已经拭除的或是从未显示过的
标注尺寸
手工标注尺寸： 手工标注的尺寸只能受模型驱动，不能反向驱动模型。而显示出来的尺寸可 以双向驱动。 手工标注的尺寸可以对尺寸的数值进行调整，使之显示的数值与实际数值不 同（不推荐使用）。而显示出来的尺寸不能。 手工标注尺寸的方式与在草绘中的操作技巧一致。 手工标注尺寸用来弥补显示尺寸的不足。
型位公差符号
标注几何公差：
1，在公差值栏目中选择—输入数值— 也可以附加材料条件。
2，在符号栏目中添加相应的选项。
型位公差符号
建议使用热键以提高效率
型位公差符号
使用注释直接创建型位公差 1，选择插入—注释—方向指引—垂直方向—制作注释 —箭头—选择边或尺寸—中键定位放置位置—输入文本 。 2，文本的输入：以@[为开头，@]为结尾为一个方括号 ，内含文字或符号，如：
绘图视图
修改视图: 视图类型：重新改变已有的视图类型 修改比例：重新改变已有的视图比例 重定向：重新改变已有的视图放置方向 剖截面：重新改变已有的视图剖面 边界：重新改变局部视图或局部剖视图的边界 z-修剪：设定修剪平面以排除不必要的零件显示 新增箭头：添加剖视箭头 删除箭头：删除剖视箭头 修改分解：修改装配爆炸图 快照：将视图分解为图线 原点：重新改变已有的视图的原点 透视：重新改变已有的视图的透视设置
绘图视图
视图种类：
任意视图：与其他视图之间无投影关系，通常是第一个视图。 投影视图：与其他视图之间有投影关系，视图之间始终维持投影关系。 放大视图：在现有视图上进行局部放大。 向视图：沿指定方向与其他视图进行投影，视图之间始终维持投影关系。
全视图：完整的视图 半视图：一半的视图 断裂视图：断裂视图，可进行多出断裂 部分视图：局部视图
型位公差符号
创建基准符号
1，选择—插入—符 号实例—检索JZR 符号—类型可选择 垂直于图元—选择 放置的边或尺寸— 改变可变文本—完 成
2，再次使用时不必 检索，直接点取下 拉菜单找到JZR即 可
3，建议定义热键以 提高效率。
型位公差符号
型位公差的符号可以分两种方式制作：
1，使用内嵌的几何公差创建
练习题1
练习题2
练习题3
表面粗糙度符号
1，首次使用选择插入--表面光洁度-检索--选择加工或非加工--有数值或 没数值的—选择放置类型—选择边或 尺寸—输入数值。
2，再次使用相同类型的符号就不必 检索，直接选择名称即可。
3，标注在尺寸上时，先选择尺寸数 值，然后选择证实线，选择方向。
4，对于常用的类型建议定义热键如 ：s1为带数值的加工符号法向放置。 s2为不带数值的非加工符号自由放置 等。
