Proe工程图中创建破断视图

一、产生视图：创建主视图：插入——视图——一般——视图类型——视图类型：选取定向方法；双击“模型视图名”，默认方向为“斜轴测”注：“模型视图名”中罗列出所有目前存在的视图名，包括用户自定义的视图名。

故用户可以提前自定义所需的视图，以便在工程图中生成所需视图。

例如可以先在三维模块中创建一个轴测视角，并将其命名为ZC，保存。

然后在工程图模块的“模型视图名”中双击则生成轴测角的视图。

创建投影视图：先选择要投影的视图，插入——视图——投影（或右击所选视图——插入投影视图），然后用鼠标拖动生成视图的位置。

注：俯视图为向上拖动。

局部视图创建：插入——视图——详细辅助视图创建：插入——视图——辅助断面图创建：插入——视图——旋转可见区域视图的创建局部视图创建：右击某一视图——右击/性——可见区域——视图可见性：局部视图→选择参考点→用样条曲线绘制局部视图范围——确定。

断开视图：右击某一视图——右击/性——可见区域——视图可见性：破断视图创建剖视图：先在剖切部位创建基准平面，然后再进行剖切面的创建，最后在工程图中利用所创建的剖切面生成剖视图。

剖切面的创建：视图——视图管理器——X截面：新建——输入界面名称——剖界面选项：平面：主要通过选择已有的基准平面进行创建剖切面，此方式主要用于全剖、半剖、局部剖视图上。

偏距：主要通过绘制草绘图性来创建剖切面，灵活性比较大，如果绘制的是直线，那么就相当于使用平面方式进行创建。

此方式组要应用于阶梯剖和旋转剖视图。

区域：主要通过选择平面来确定空间的剖面区域。

主要应用空间剖切视图的创建。

剖视图的创建：2D截面：主要用于创建各种二维的剖视图3D界面：通过区域创建的剖界面进行剖视图的创建单个零件曲面：通过单个曲面进行剖视图的创建。

模型便可见性：主要用于创建剖视图还是截面视图。

注：也可以进入工程图纸模块后，再进行剖切面的创建。

添加剖切箭头：选中剖视图，右击——添加箭头——选取要显示箭头的视图移动剖面的标注文字：选取——移动修改剖面形式：选取剖面线——右击属性——新增直线其它视图操作：右击视图可以锁定或解除锁定视图，来限制视图移动。

Drawing(绘图)在讲解如何具体操作Drawing 的视图前，我们先来看一下proe 所支持的视图类型以及表现形式，首先我们要明白proe 能做什么我们才会想到用它来干什么。

大家不妨在看下面的教程之前先看一下自己能否全部作出这些视图。

一般视图（general）和投影视图(projection)辅助视图（auxiliary..）ProEIceFai详细视图（detail）半视图（Half view）局部视图（partial view ）破断视图（broken view ）IceFai区域视图（area ）半剖视图ProE局部剖视图旋转视图对齐剖面IceFaiProE展开剖面IceFaiProE 绘图对话框（Drawing View）当你插入视图后或者查看视图的属性对话框时，你会看到如下面的对话框。

ProE在WildFire 之后的版本，插入视图和 2001 中有很大的不同了，很多人也因此而抱怨WildFire 的效率比2001 的低，搞不懂ptc 干啥。

表面上，现在插入一个视图是比2001 中要多一些步骤，比如加入剖视图现在已经不会自动添加箭头等等，但实际上WildFire 这种做IceFai法是简化了视图的修改，减轻用户的记忆负担，现在的有关视图的各种属性都几乎集中到这一个对话框中了，这样就极大的方便用户的修改和定制而不用象以前那样在边菜单中一个个找。

而对于添加视图，如果结合模板的使用你就会发现比2001 更方便。

在对话框的左侧列表中，是有关视图的各个属性的列表，点击相应的选项就会在右侧激活各种属性。

在这个对话框中你可以修改视图的以下属性：View Type（视图类型）Visible Area（可见区域）Scale（比例）Sections（剖面）View Status（视图状态）View Display（视图显示方式）Origin（视图原点）Alignment（视图对齐方式）View Type（视图类型）在视图类型中，你可以指定视图的类型，视图的名称，视图的定向。

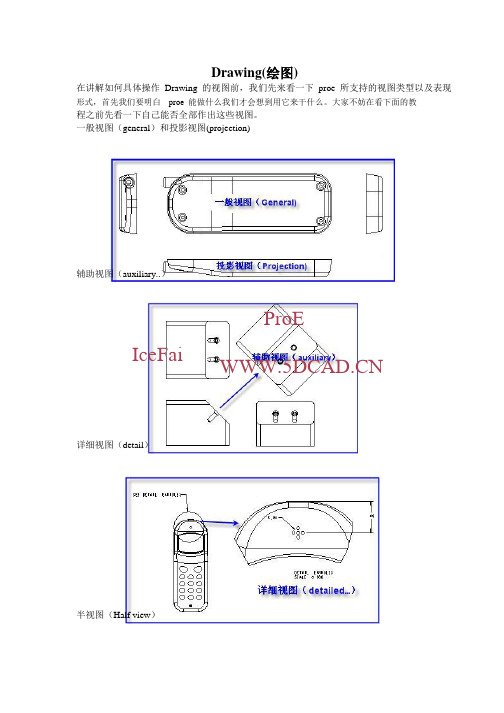

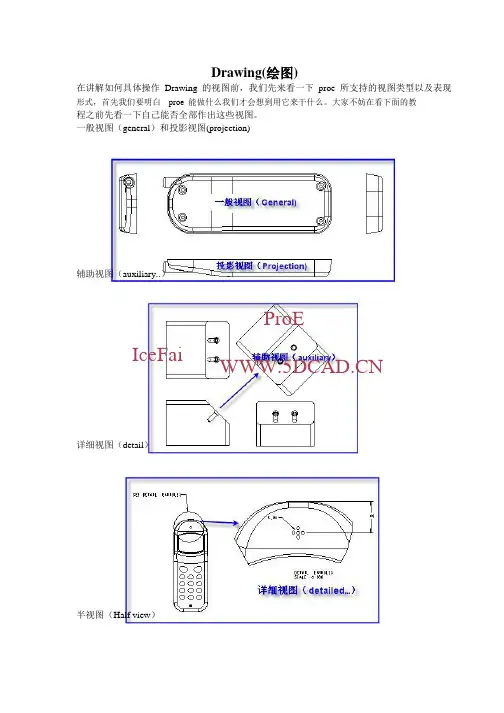

Drawing(绘图)By 无维网黄光辉（IceFai ）在讲解如何具体操作Drawing 的视图前，我们先来看一下proe 所支持的视图类型以及表现形式，首先我们要明白proe 能做什么我们才会想到用它来干什么。

大家不妨在看下面的教程之前先看一下自己能否全部作出这些视图。

一般视图（general ）和投影视图(projection)辅助视图（auxiliary..）详细视图（detail ）半视图（Half view ）I c e F a i 原创P r o E 教程 无维网W W W .5D C A D .C N局部视图（partial view ）破断视图（broken view ）区域视图（area ）半剖视图I c e F a i 原创P r o E 教程 无维网W W W .5D C A D .C N局部剖视图旋转视图对齐剖面I c e Fa i原创P ro E教程无维网W WW.5DC A D.C N展开剖面I c e F a i原创P ro E教程无维网W WW.5DC A D.C N绘图对话框（Drawing View ）当你插入视图后或者查看视图的属性对话框时，你会看到如下面的对话框。

在WildFire 之后的版本，插入视图和2001中有很大的不同了，很多人也因此而抱怨WildFire 的效率比2001的低，搞不懂ptc 干啥。

表面上，现在插入一个视图是比2001中要多一些步骤，比如加入剖视图现在已经不会自动添加箭头等等，但实际上WildFire 这种做法是简化了视图的修改，减轻用户的记忆负担，现在的有关视图的各种属性都几乎集中到这一个对话框中了，这样就极大的方便用户的修改和定制而不用象以前那样在边菜单中一个个找。

而对于添加视图，如果结合模板的使用你就会发现比2001更方便。

在对话框的左侧列表中，是有关视图的各个属性的列表，点击相应的选项就会在右侧激活各种属性。

在这个对话框中你可以修改视图的以下属性：View Type （视图类型） Visible Area （可见区域） Scale （比例） Sections （剖面）View Status （视图状态）View Display （视图显示方式） Origin （视图原点）Alignment （视图对齐方式）View Type （视图类型） 在视图类型中，你可以指定视图的类型，视图的名称，视图的定向。

proe工程图配置选项说明设置Drawing Option（绘图选项）下面的选项是控制其它子项没有设定的文本的drawing_text_height设置绘图中缺省的文本高度，缺省是0.15625（inch），注意这个数值的单位是由Drawing Option 中的drawing_units 指定的，缺省的是英寸，这点要注意。

后面有关高度或长度的单位都是同样的情况就不再说明了。

一般来说设成3mm 是比较合适的值text_thickness设置文本的线条粗细，缺省为0，你也可以输入一个0 到0.5 的值text_width_factor设置文本的宽度和高度的缺省比例以调整字体的宽瘦，系统会一直保持这个值直到用―Text Width‖指令来改变这个值。

******************************************************************************* 下面的这些选项是用来控制视图和它们的注释broken_view_offset设置破断视图的两部分之间的偏距距离。

缺省是 1.00（inch）不支持分段的局部展开或全部展开的剖视图的详图视图。

该选项只对新视图起作用。

Pro/Ec 网但它也支持不分段的局部展开剖视图的详图视图。

使局部展开的剖视图中的尺寸与全部展开的剖视图中的尺寸显示相似。

create_area_unfold_segmentedyes* - 在创建新视图时，对应于剖面草绘的直段，将视图显示为多个片段- 一次显示一个片段。

no - 创建新视图时，不以片段形式显示视图。

def_view_text_height设置用作视图注释和在剖视图及投影详图视图中的箭头中的视图名称的文本高度。

缺省为0 也就是drawing_text_height 选项的值。

当然你也可以手工输入。

def_view_text_thickness设置用作视图注释和在新创建的剖视图及投影详图视图中的箭头中的视图名称新文本的缺省宽度。

机械设计技术从二维到三维的转化对设计师的设计素质提出了更高的要求，在三维设计领域享有盛名的P r o/E N G I N E E R软件以它独特的“全参数化设计”技术受到广大设计人员的喜爱。

但在实际应用中，许多设计人员不能充分利用该软件强大的工程图功能，难以全面发挥该软件的“全参数化”优势，本文结合国标(G B)图样画法的视图规则以及P r o/E N G I N E E R Wildfire 2.0软件创建工程图视图的具体命令，提供给Pro/ENGINEER工程图的国标(G B)图样画法的详细应对策略，希望给Pro/ENGINEER 设计用户快速创建满足国标(GB)要求的工程图带来方便。

一、投影类型的选择视图投影分两种类型：第一角投影和第三角投影。

将物体置于第一分角区域，并使其处于观察者和投影面之间而得到的多面正投影称为第一角投影;将物体置于第三分角区域，并使投影面处于观察者和物体之间而得到的多面正投影称为第三角投影。

A N S I 标注使用第三角投影，是P r o/E N G I N E E R的默认选项;I S O标准和国标(G B)使用第一角投影。

在P r o/E N G I N E E R中设置投影类型的方法是在绘图选项或绘图设置文件中，将选项projection_type的值设为first_ angle。

二、创建视图视图包括基本视图、向视图、斜视图和局部视图四类。

(1)基本视图包括主、俯、仰、左、右和后视图六种，是沿水平、竖直方向投影得到的视图。

在P r o/ E N G I N E E R绘图环境中，操作步骤是：选中或创建一个视图做为主视图，点击下拉菜单“插入”→“绘图视图”→“投影”;或者使用右键快捷菜单，插入投影视图，依次创建其他视图，后视图是以右视图作父视图创建的。

需要说明的是，如果主视图是第一视图，则只能用创建一般视图命令。

六种视图的投影方向和父子关系，如图1所示。

(2)向视图是指可以自由配置的视图。

ProE工程图基本操作第六章Pro/E工程图第六章Pro/E工程图Pro/E提供了强大的工程图功能，可以将三维模型自动生成所需的各种视图。

而且工程图与模型之间是全相关的，无论何时修改了模型，其工程图自动更新，反之亦然。

Pro/E还提供多种图形输入输出格式，如DWG、D某F、IGS、STP等，可以和其它二维软件交换数据。

§6-1工程图的基本操作1.使用缺省模板自动生成工程图文件→新建(N)→打开图6-1所示对话框，文档类型选择“绘图”，输入文档名称，“使用缺省模版”前→确定→打开图6-2所示的“新制图”对话框，选择欲生成工程图的模型文件，选择图纸大小，→确定→进入工程图环境，且自动生成模型的三个视图。

图6-1创建工程图文档图6-2选择工程图模版图6-3使用空模版注意：使用缺省模板自动生成的工程图往往不符合我国制图标准，一般不宜采用。

二、不使用模板生成工程图1、文件→新建(N)→打开图6-1所示对话框，文档类型选择“绘图”，输入文档名称，去掉“使用缺省模版”前→确定→打开图6-3所示的“新制图”对话框，选择欲生成工程图的模型文件，在“指定模版”栏选择“空”模版，→选择图纸大小及方向，→确定→进入工程图环境，显示一张带边界的空图纸。

2、在屏幕右侧的绘图工具栏中选取创建一般视图“称、视图方向→确定。

3、生成其它正投影视图：主菜单插入→绘图视图(V)→投影(P)…→在图形窗口给定视图位置→自动在该处生成相应的投影视图。

（如果图形窗口中已有两个以上视图，生成投影视图时须指定父视图）”工具，或主菜单插入→绘图视图(V)→一般(E)…→在图形窗口给定视图位置→打开图6-4所示的绘图视图对话框，在此给定视图名36第六章Pro/E工程图图6-4生成工程图对话框图6-5显示/拭除尺寸对话框4、调整视图位置：为防止意外移动视图，缺省情况下视图被锁定在适当位置。

要调整视图位置必须先解锁视图：选取视图→右键→在弹出菜单中去掉“锁定视图移动”前的，这时工程图中的所有视图将被解锁，可以通过拖动鼠标进行移动。

国标图样画法在Pro/ENGINEER中的实现∙本文详细介绍了在Pro/ENGINEER中从三维模型生成各类国标(GB)工程图视图的方法，并对国标(GB) 中的简化画法进行探讨，这为工程师绘制各种国标(GB)工程图视图提供了较为全面的实现策略。

∙机械设计技术从二维到三维的转化对设计师的设计素质提出了更高的要求，在三维设计领域享有盛名的P r o/E N G I N E E R软件以它独特的“全参数化设计”技术受到广大设计人员的喜爱。

但在实际应用中，许多设计人员不能充分利用该软件强大的工程图功能，难以全面发挥该软件的“全参数化”优势，本文结合国标(G B)图样画法的视图规则以及P r o/E N G I N E E R Wildfire 2.0软件创建工程图视图的具体命令，提供给Pro/ENGINEER工程图的国标(G B)图样画法的详细应对策略，希望给Pro/ENGINEER 设计用户快速创建满足国标(GB)要求的工程图带来方便。

一、投影类型的选择视图投影分两种类型：第一角投影和第三角投影。

将物体置于第一分角区域，并使其处于观察者和投影面之间而得到的多面正投影称为第一角投影;将物体置于第三分角区域，并使投影面处于观察者和物体之间而得到的多面正投影称为第三角投影。

A N S I 标注使用第三角投影，是P r o/E N G I N E E R的默认选项;I S O标准和国标(G B)使用第一角投影。

在P r o/E N G I N E E R中设置投影类型的方法是在绘图选项或绘图设置文件中，将选项projection_type的值设为first_ angle。

二、创建视图视图包括基本视图、向视图、斜视图和局部视图四类。

(1)基本视图包括主、俯、仰、左、右和后视图六种，是沿水平、竖直方向投影得到的视图。

在P r o/ E N G I N E E R绘图环境中，操作步骤是：选中或创建一个视图做为主视图，点击下拉菜单“插入”→“绘图视图”→“投影”;或者使用右键快捷菜单，插入投影视图，依次创建其他视图，后视图是以右视图作父视图创建的。

欢迎加入Proe软件技术交流群:469888657常用绘图选项说明。

drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。

drawing_text_height 3.5设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。

text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。

但此项设置对于windows系统自带的仿宋体无效。

broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。

detail_view_scale_factor 2设置详细视图（局部放大图）相对于父视图放大的倍数，此数值在视图创建之后可以双击视图进行修改。

def_xhatch_break_around_text yes设置当文本出现在剖面线当中时，是否文本与剖面线分开（自动断开剖面线让出位置）def_xhatch_break_margin_size 1设置当文本出现在剖面线当中时，文本与剖面线的隔开距离。

hlr_for_threads yesthread_standard std_iso_imp_assy以上两项设置螺纹表示方法按国标形式表示，正面以3/4圆方式表示angdim_text_orientation horizontal设置标注角度尺寸时，角度的放置方式为水平blank_zero_tolerance no设置公差值有一项为0时，是否去掉0。
