PROE生成工程图

PROE生成工程图的步骤（文：许伟长）1、选定图号与“作图装配件或零件”，A4 （210×297）、A3（420×297）2、设置参数（默认参数的修改）【文件】/【属性】/【绘图选项】，进入【选项】列表1.drawing_text_height （所有文本的默认高度）值设定为3.5（等级考试要求）2.text_width_factor（默认的文本宽高比）值设定为0.7或0.83.projection_type（投影类型）值由third_angle改为first_angle4.text_oritation（文本方向）值设定为parallel_diam_horiz5.witness_line_delta（尺寸引出线）值设定为0.56.witness_line_offset 值设定为07.draw_arrow_length（箭头长度）值设定为38.draw_arrow_style （箭头类型）值设定为filled9.draw_arrow_width （箭头宽度）值设定为110.blank_zero_tolerance（上下偏差是否显示）值设定为yes/no公差显示与否11.drawing_units（绘图单位）值由inch改为mm以上参数用于修改视图视角，修改视图中线型长度单位（影响所绘直线的单位），修改尺寸标注箭头大小，修改文字高度，修改尺寸位置等等。

3、绘制图幅的变宽。

A3（420×297），画线状态下，鼠标右键菜单选绝对坐标或相对坐标，例如“起点”选绝对坐标（25,5），然后相对坐标（0,287）获得竖线。

4、选择主菜单下【插入】，【视图选项】/【一般视图】创建父项视图，通常以“几何参照”方式创建视图，需要两个方向的参照，如指定零件或装配体上平面的做为自己需要的“前面”和“左”。

5、视图显示：在【绘图视图】选项栏中类别选【视图显示】，【显示线形】选【无隐藏线】（不显示虚线，引发的问题是螺纹线中的细线不再显示），【相切边显示样式】选【无】（这样倒圆角后的边界线就不会出现）。

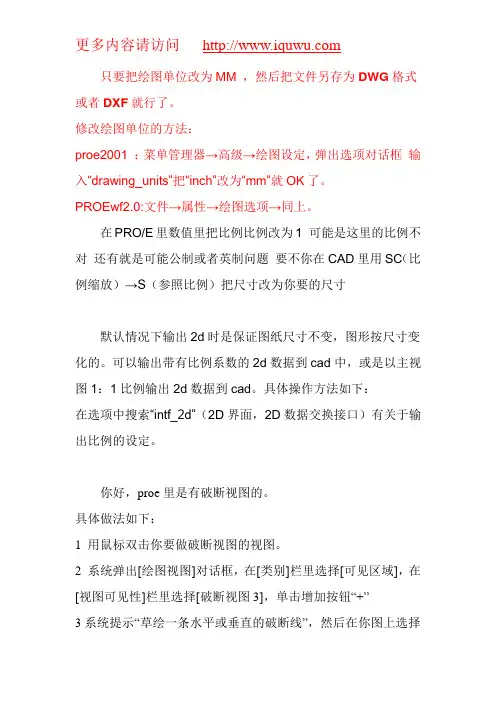

只要把绘图单位改为MM ，然后把文件另存为DWG格式或者DXF就行了。

修改绘图单位的方法：proe2001 ：菜单管理器→高级→绘图设定，弹出选项对话框输入“drawing_units”把“inch”改为“mm”就OK了。

PROEwf2.0:文件→属性→绘图选项→同上。

在PRO/E里数值里把比例比例改为1 可能是这里的比例不对还有就是可能公制或者英制问题要不你在CAD里用SC（比例缩放）→S（参照比例）把尺寸改为你要的尺寸默认情况下输出2d时是保证图纸尺寸不变，图形按尺寸变化的。

可以输出带有比例系数的2d数据到cad中，或是以主视图1：1比例输出2d数据到cad。

具体操作方法如下：在选项中搜索“intf_2d”（2D界面，2D数据交换接口）有关于输出比例的设定。

你好，proe里是有破断视图的。

具体做法如下：1 用鼠标双击你要做破断视图的视图。

2 系统弹出[绘图视图]对话框，在[类别]栏里选择[可见区域]，在[视图可见性]栏里选择[破断视图3]，单击增加按钮“+”3系统提示“草绘一条水平或垂直的破断线”，然后在你图上选择垂直线的第一个点，并绘制垂直线。

4系统提示选择第二条破断线的放置位置，做法同3。

5在[破断线线体]栏选择[草绘]选项，绘制样条曲线，双击鼠标中键结束。

如何实现在ProE转CAD的工程图时保持线条的颜色？这类问题，高手都懒得回答了！我根据我的理解来说说怎么做吧！第一步，新建一文本文件，将冰大叫你COPY的东西，PASTE （粘贴），保存，注意，不要保存为TXT文件，此为文本文件，保存类型为所有文件，文件名为：dxf_export.pro第二步，在你的config中添加选项dxf_export_mapping_file 指定刚才创建的文件，重起proe就可以了。

那么这个dxf_export.pro文件里的东西究竟是什么意思呢？举一简单例子加以说明：map_color LETTER_COLOR 2map_color是默认的自定义颜色语句开头（自己理解的）LETTER_COLOR为PROE里黄色，比如文本，注释，标注等2为CAD里的默认的索引颜色，也是黄色，整段话的意思就是将PROE里黄色的对象转成CAD文件，依然是黄色如果我们将其改为1，那么PROE里黄色的对象转为CAD文件，就变成了红色，因为CAD里的默认的索引颜色1就是红色！当然前提是你在PROE里使用颜色使用的是系统的颜色，如果使用了自定义的颜色，不成功就不要怪我哦关于CAD的索引颜色，可看下面的图片附件！如果你将光标放置其上，会自动显示索引编号（当然是在CAD中哦）！懂了吗？如果不懂，找冰大吧！PROE轉DWG檔導入CAD時尺寸有變問題PROE轉DWG檔導入CAD時尺寸由公制變英制了﹐明明在proe里以設為公制了﹐可是怎么轉出來又變成英制了？要變回公制必須*25.4倍才行。

ProE工程图基本操作第六章Pro/E工程图第六章Pro/E工程图Pro/E提供了强大的工程图功能，可以将三维模型自动生成所需的各种视图。

而且工程图与模型之间是全相关的，无论何时修改了模型，其工程图自动更新，反之亦然。

Pro/E还提供多种图形输入输出格式，如DWG、D某F、IGS、STP等，可以和其它二维软件交换数据。

§6-1工程图的基本操作1.使用缺省模板自动生成工程图文件→新建(N)→打开图6-1所示对话框，文档类型选择“绘图”，输入文档名称，“使用缺省模版”前→确定→打开图6-2所示的“新制图”对话框，选择欲生成工程图的模型文件，选择图纸大小，→确定→进入工程图环境，且自动生成模型的三个视图。

图6-1创建工程图文档图6-2选择工程图模版图6-3使用空模版注意：使用缺省模板自动生成的工程图往往不符合我国制图标准，一般不宜采用。

二、不使用模板生成工程图1、文件→新建(N)→打开图6-1所示对话框，文档类型选择“绘图”，输入文档名称，去掉“使用缺省模版”前→确定→打开图6-3所示的“新制图”对话框，选择欲生成工程图的模型文件，在“指定模版”栏选择“空”模版，→选择图纸大小及方向，→确定→进入工程图环境，显示一张带边界的空图纸。

2、在屏幕右侧的绘图工具栏中选取创建一般视图“称、视图方向→确定。

3、生成其它正投影视图：主菜单插入→绘图视图(V)→投影(P)…→在图形窗口给定视图位置→自动在该处生成相应的投影视图。

（如果图形窗口中已有两个以上视图，生成投影视图时须指定父视图）”工具，或主菜单插入→绘图视图(V)→一般(E)…→在图形窗口给定视图位置→打开图6-4所示的绘图视图对话框，在此给定视图名36第六章Pro/E工程图图6-4生成工程图对话框图6-5显示/拭除尺寸对话框4、调整视图位置：为防止意外移动视图，缺省情况下视图被锁定在适当位置。

要调整视图位置必须先解锁视图：选取视图→右键→在弹出菜单中去掉“锁定视图移动”前的，这时工程图中的所有视图将被解锁，可以通过拖动鼠标进行移动。

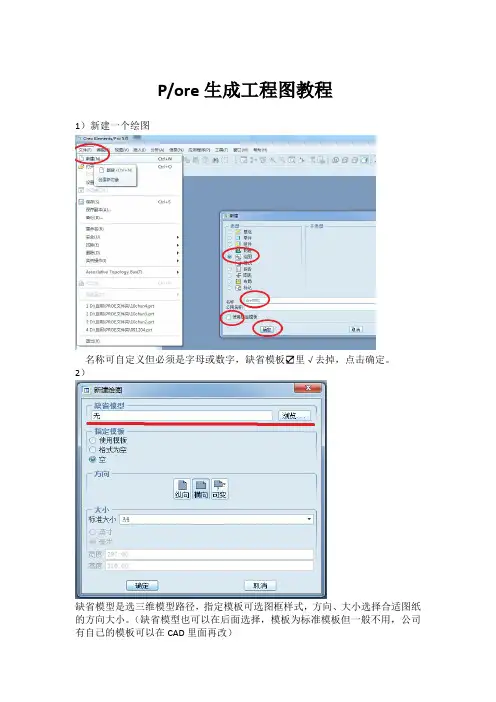

P/ore生成工程图教程
1）新建一个绘图
名称可自定义但必须是字母或数字，缺省模板☑里√去掉，点击确定。

2）
缺省模型是选三维模型路径，指定模板可选图框样式，方向、大小选择合适图纸的方向大小。

（缺省模型也可以在后面选择，模板为标准模板但一般不用，公司有自己的模板可以在CAD里面再改）
如果前面缺省模型里没选三维图就在这选
选的时候可以把预览打开，点击确定
在图纸合适的位置单击左键（点在哪第一个视图的位置就在哪）出现如下图
模型视图名双击选择视图方向，选择合适的视图方向点击确定。

类别里自己可以没事看看，都是细节上的一些设置。

选中已有视图（选中后视图框为红色）点击投影，鼠标移动到合适位置如下图单击左键
再选中第一个视图点击投影移动鼠标，移动到合适位置单击左键完成三个视图创建
5）如需要放置轴测图则和出第一个视图步骤相同，只有选择模型视图名（模型方向）不同，缺省方向选择合适的（顺眼的）点击确定。

上方的红圈位置可以选择视图中的轴、点、面、坐标轴显示或不显示（转出与二维图同步，如选择显示则在二维图中也会显示，二维图易显示比较乱），按实际需求选择。

6）在下拉菜单中选择隐藏线（一般为隐藏线也可根据需要选不同模式线框或消隐），滚动滚轮完成图纸设置。

7）保存文件（点击保存副本）
8）输入新名称（二维图文件名称），选择文件保存位置
9）类型选择dwg格式，点击确定
10）选择dwg版本，选择合适的版本（软件一般都是高版本可以打开低版本，低版本不可以打开高版本），点击确定。

11）找到保存文件夹位置用autoCAD就能直接打开，一般在CAD里修图就行了（修图大多数人用CAD，因为CAD修图比较方便）。

出工程图详细操作步骤1.建立工程图：运行，单击“新建”，弹出新建对话框，选择“绘图”，输入名称“yiliufati”，取消勾选“使用缺省模板”（图1），单击。

随后弹出“新建绘图”对话框，单击“缺省模型”下的“浏览”，指定已经绘制好的3D模型文件“”，“指定模板”选择“空”，“方向”为“横向”，“大小”选择“A3”，单击完成（图2），进入2D绘图环境。

2.绘图环境设置：选择“文件----绘图选项”，打开选项设置框，点击打开配置文件，打开路径为C:\Program Files\\text\，选择并打开配置文件，点击“应用”结束。

图1图23.建立视图：（1）创建一般视图：切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图3）。

图3然后设置部分选项卡（每个选项卡设置完后都先点击“应用”，再设置下一个选项卡），部分需要设置的选项卡如图4和图5。

点击创建俯视图，在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”，右击打开右键菜单，取消勾选“锁定视图移动”（图6）。

然后鼠标指向视图，左键拖动至合适位置。

图6图4图5（2）创建投影视图：选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。

双击主视图，弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器”，选择“平面----单一----完成”，在弹出的输入框中输入剖面名“A ”，单击，在俯视图中选择“TOP ”面作剖面（图7），单击“应用”结束，创建剖视图A-A 。

“视图显示”的设置同俯视图（完成后如图8）。

同理，以A-A 剖视图作为父视图创建图6图7图8其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了4个基本视图和2个剖视图（图9）。

（3）创建剖面符号：切换到，选择A-A剖视图，右击打开右键菜单，选择，单击俯视图作为剖面放置的视图，同理为剖视图C-C添加剖面符号（图10）。

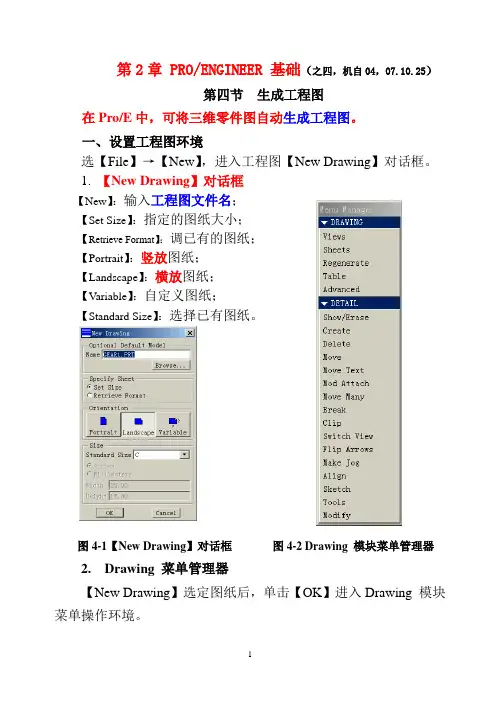

第2章 PRO/ENGINEER 基础（之四，机自04，07.10.25）第四节生成工程图在Pro/E中，可将三维零件图自动生成工程图。

一、设置工程图环境选【File】→【New】，进入工程图【New Drawing】对话框。

1. 【New Drawing】对话框【New】：输入工程图文件名；【Set Size】：指定的图纸大小；【Retrieve Format】：调已有的图纸；【Portrait】：竖放图纸；【Landscape】：横放图纸；【Variable】：自定义图纸；【Standard Size】：选择已有图纸。

图4-1【New Drawing】对话框图4-2 Drawing 模块菜单管理器2. Drawing 菜单管理器【New Drawing】选定图纸后，单击【OK】进入Drawing 模块菜单操作环境。

二、建立工程视图1. 基本视图类型（五种）指定主视图的类型。

①【Projection】：正交投影图。

②【Auxiliary】：辅助视图，又称斜视图，以适当角度的投影。

③【General】：一般视图。

放置轴侧图。

④【Detailed】：局部放大图。

另处放置封闭边界内的部分。

⑤【Revolve】:旋转视图。

绕切割面转90°后投影剖视图。

2. 视图可见度控制①【Full View 】：全视图。

②【Half View 】：半视图。

删除在切割平面一侧的部分。

③【Broken View】：断裂视图。

删除部分模型。

④【Partial View】：局部视图。

显示封闭边界内的部分3. 视图截面显示控制①【Section】：剖视图。

②【No Xsec】：不显示截面。

4. 视图比例控制①【Scale】：按比例放缩。

②【NO Scale】缺省比例显示。

5. 三视图投影规律主视图：由前向后投影；其它视图：从哪侧看视图放在哪侧。

与我国规律相反。

我国左视图：由左向右投影放在主视图右边。

三、工程图的生成1. 准备零件（1）在Part下，打开零件文件（例gear）。

Proe5.0出工程图详细操作步骤1.建立工程图：运行 proe5.0，单击“新建”，弹出新建对话框，选择“绘图”，输入名称“ yiliufati ”，取消勾选“使用缺省模板”（图1），单击对话框，单击“缺省模型” 下的“浏览”，指定已经绘制好的3D。

随后弹出“新建绘图”模型文件“ yiliufati.prt ”，“指定模板”选择“空” ，“方向”为“横向” ，“大小”选择“进入 2D 绘图环境。

A3 ”，单击完成（图2），图 1图 22.绘图环境设置：选择“文件 ---- 绘图选项” ，打开选项设置框，点击打开配置文件，打开路径为C:\Program ，选择并打开配置文件，点击“应用”结束。

3.建立视图：（1）创建一般视图：切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图3）。

图 3 然后设置部分选项卡（每个选项卡设置完后都先点击“应用”，再设置下一个选项卡），部分需要设置的选项卡如图 4 和图 5。

点击创建俯视图，在绘图区右侧的绘图树选中俯视图“ yiliufati_view_1 ”，右击打开右键菜单，取消勾选“锁定视图移动”（图 6）。

然后鼠标指向视图，左键拖动至合适位置。

图 6图 4 图 5（2）创建投影视图：图 6选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。

双击主视图，弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器”，选择“平面 ---- 单一 ---- 完成”，在弹出的输入框中输入剖面名“ A ”，单击，在俯视图中选择“ TOP”面作剖面（图 7），单击“应用” 结束，创建剖视图 A-A 。

“视图显示”的设置同俯视图（完成后如图 8）。

图 7图 8同理，以 A-A 剖视图作为父视图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了 4 个基本视图和 2 个剖视图（图9）。

图9（3）创建剖面符号：切换到，选择A-A 剖视图，右击打开右键菜单，选择，单击俯视图作为剖面放置的视图，同理为剖视图C-C 添加剖面符号（图10）。

Proe5.0出工程图详细操作步骤1.建立工程图：运行proe5.0，单击“新建”，弹出新建对话框，选择“绘图”，输入名称“yiliufati”，取消勾选“使用缺省模板”（图1），单击。

随后弹出“新建绘图”对话框，单击“缺省模型”下的“浏览”，指定已经绘制好的3D模型文件“yiliufati.prt”，“指定模板”选择“空”，“方向”为“横向”，“大小”选择“A3”，单击完成（图2），进入2D绘图环境。

2.绘图环境设置：选择“文件----绘图选项”，打开选项设置框，点击打开配置文件，打开路径为C:\Program Files\proeWildfire5.0\text\，选择并打开配置文件，点击“应用”结束。

图1图23.建立视图：（1）创建一般视图：切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图3）。

图3 然后设置部分选项卡（每个选项卡设置完后都先点击“应用”，再设置下一个选项卡），部分需要设置的选项卡如图4和图5。

点击创建俯视图，在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”，右击打开右键菜单，取消勾选“锁定视图移动”（图6）。

然后鼠标指向视图，左键拖动至合适位置。

图6图4 图5选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。

双击主视图，弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器”，选择“平面----单一----完成”，在弹出的输入框中输入剖面名“A ”，单击，在俯视图中选择“TOP ”面作剖面（图7），单击“应用”结束，创建剖视图A-A 。

“视图显示”的设置同俯视图（完成后如图8）。

同理，以A-A 剖视图作为父视图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了4个基本视图和2个剖视图（图9）。

图 6图7图8图9切换到，选择A-A 剖视图，右击打开右键菜单，选择，单击俯视图作为剖面放置的视图，同理为剖视图C-C添加剖面符号（图10）。

实验九PROE创建工程图一、实验目的了解工程图的创建及尺寸标注。

二、实验内容1、单击“新建”按钮，在图9-1所示的“新建”对话框中选中“草绘”单选按钮，并输入名称为“A4”，单击“确定”按钮，并进入系统草绘环境。

图9-12、在草绘平面绘制如图9-2所示的截面。

在绘好截面之后单击工具栏上的“完成”按钮。

本步骤是希望通过草绘图形来完成A4图形模版中图纸边界的绘制。

其中图形的边界按照国家标准绘制，具体尺寸参见草绘图。

3、单击“保存”按钮完成图框的绘制。

4、为了完成格式建立，单击“新建“按钮，弹出图9-3所示的“新建”对话框，选中“格式”单选按钮，并输入格式名称为“A4”，单击确定按钮，进入“新格式”对话框，如图9-4所示。

5、在“新格式”对话框中悬着“截面空”单选按钮。

6、单击“浏览”按钮，选择上述步骤建立的名称为“A4.sec”的草绘文件作为模版的截面图形，并单击”打开“按钮，如图9-5所示。

图9-2图9-3 图9-47、进入模版界面，选择“表”/“插入”/“表”命令，弹出如图9-6所示的创建表菜单管理器。

8、依次选择“降序”/“右对齐”/“按长度”/“选出点”命令，在窗口的任意位置单击鼠标左键，确定表格位置。

图9-5图9-69、根据系统提示，在消息框中输入第一列的宽度为“12”，完成宽度输入后按Enter键，系统提示输入第二列的宽度，以后依次创建其余5列，其宽度从第二列至第六列依次为“28”、“25”、“12”、“18”和“35”，然后再次按Enter键。

接着使用相同的方法为表格创建5行，每行的宽度为“8”。

10、选择“编辑”/“变换”/“平移”命令，将绘制号的表格移至如图9-7所示的位置。

移动前可以选择“表”/“合并单元格”命令，对表格进行合并。

图9-711、选择“文件”/“保存”命令，保存所绘模版文件。

12、单击“新建”按钮，在图9-8所示的“新建”对话框中输入工程图名称“SY10”,在“类型”选项组中选中“绘图”单选按钮，清楚“使用缺省模版”复选框。

Proe5.0出工程图详细操作步骤1.建立工程图：运行proe5.0，单击“新建”，弹出新建对话框，选择“绘图”，输入名称“yiliufati”，取消勾选“使用缺省模板”（图1），单击。

随后弹出“新建绘图”对话框，单击“缺省模型”下的“浏览”，指定已经绘制好的3D模型文件“yiliufati.prt”，“指定模板”选择“空”，“方向”为“横向”，“大小”选择“A3”，单击完成（图2），进入2D绘图环境。

2.绘图环境设置：选择“文件----绘图选项”，打开选项设置框，点击打开配置文件，打开路径为C:\Program Files\proeWildfire5.0\text\，选择并打开配置文件，点击“应用”结束。

图1图23.建立视图：（1）创建一般视图：切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图3）。

图3 然后设置部分选项卡（每个选项卡设置完后都先点击“应用”，再设置下一个选项卡），部分需要设置的选项卡如图4和图5。

点击创建俯视图，在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”，右击打开右键菜单，取消勾选“锁定视图移动”（图6）。

然后鼠标指向视图，左键拖动至合适位置。

图6图4 图5选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。

双击主视图，弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器”，选择“平面----单一----完成”，在弹出的输入框中输入剖面名“A ”，单击，在俯视图中选择“TOP ”面作剖面（图7），单击“应用”结束，创建剖视图A-A 。

“视图显示”的设置同俯视图（完成后如图8）。

同理，以A-A 剖视图作为父视图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了4个基本视图和2个剖视图（图9）。

图 6图7图8图9切换到，选择A-A 剖视图，右击打开右键菜单，选择，单击俯视图作为剖面放置的视图，同理为剖视图C-C添加剖面符号（图10）。

Proe5.0出工程图详细操作步骤1.建立工程图：运行proe5.0，单击“新建”，弹出新建对话框，选择“绘图”，输入名称“yiliufati”，取消勾选“使用缺省模板”（图1），单击。

随后弹出“新建绘图”对话框，单击“缺省模型”下的“浏览”，指定已经绘制好的3D模型文件“yiliufati.prt”，“指定模板”选择“空”，“方向”为“横向”，“大小”选择“A3”，单击完成（图2），进入2D绘图环境。

2.绘图环境设置：选择“文件----绘图选项”，打开选项设置框，点击打开配置文件，打开路径为图图2C:\Program Files\proeWildfire5.0\text\，选择并打开配置文件，点击“应用”结束。

3.建立视图：（1）创建一般视图：切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图3）。

图3然后设置部分选项卡（每个选项卡设置完后都先点击“应用”，再设置下一个选项卡），部分需要设置的选项卡如图4和图5。

点击创建俯视图，在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”，右击打开右键菜单，取消勾选“锁定视图移动”（图6）。

然后鼠标指向视图，左键拖动至合适位置。

图6图图5（2）创建投影视图：选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。

双击主视图，弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器”，选择“平面----单一----完成”，在弹出的输入框中输入剖面名“A ”，单击，在俯视图中选择“TOP ”面作剖面（图7），单击“应用”结束，创建剖视图A-A 。

“视图显示”的设置同俯视图（完成后如图8）。

同理，以A-A 剖视图作为父视图6 图7图8图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了4个基本视图和2个剖视图（图9）。

（3）创建剖面符号：切换到，选择A-A剖视图，右击打开右键菜单，选择，单击俯视图作为剖面放置的视图，同理为剖视图C-C添加剖面符号（图10）。

出工程图详细操作步骤1.建立工程图：运行，单击“新建”，弹出新建对话框，选择“绘图”，输入名称“yiliufati”，取消勾选“使用缺省模板”（图1），单击。

随后弹出“新建绘图”对话框，单击“缺省模型”下的“浏览”，指定已经绘制好的3D模型文件“”，“指定模板”选择“空”，“方向”为“横向”，“大小”选择“A3”，单击完成（图2），进入2D绘图环境。

2.绘图环境设置：选择“文件----绘图选项”，打开选项设置框，点击打开配置文件，打开路径为C:\Program Files\\text\，选择并打开配置文件，点击“应用”结束。

图1图23.建立视图：（1）创建一般视图：切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图3）。

图3然后设置部分选项卡（每个选项卡设置完后都先点击“应用”，再设置下一个选项卡），部分需要设置的选项卡如图4和图5。

点击创建俯视图，在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”，右击打开右键菜单，取消勾选“锁定视图移动”（图6）。

然后鼠标指向视图，左键拖动至合适位置。

图6图4图5选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。

双击主视图，弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器”，选择“平面----单一----完成”，在弹出的输入框中输入剖面名“A ”，单击，在俯视图中选择“TOP ”面作剖面（图7），单击“应用”结束，创建剖视图A-A 。

“视图显示”的设置同俯视图（完成后如图8）。

同理，以A-A 剖视图作为父视图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了4个基本视图和2个剖视图（图9）。

图6图7图8图9切换到，选择A-A 剖视图，右击打开右键菜单，选择，单击俯视图作为剖面放置的视图，同理为剖视图C-C添加剖面符号（图10）。

图103.添加标注：（1）自动标注尺寸：切换到，单击，弹出“显示模型注释”对话框，选择需要显示尺寸标注的特征（图11），在对话框中选择需要显示的尺寸（图12）和基准轴（图13）。

（10）第五章Pro/E工程制图利用Pro/E完成了零件的设计及各个零件的装配后，接着可进入工程图模块，快速地产生三维零件及组件的二维视图，并据以标注尺寸、公差、几何公差、表面精度、注视、零件清单等工程资料。

二维工程图与三维零件/组件之间相互关联，若更改三维零件/组件，则二维工程图随之更改，反之亦然。

本章首先说明工程图制图的用户界面及基本操作步骤，然后说明如何产生下列两个零件的视图（包括：正投影图、局部详图、剖面图等），以及如何标注尺寸、公差、表面精度、零件编号等工程资料。

第一节工程制图简介产生工程图的基本流程包括：准备图纸、设置单位、产生三视图及其他视图、产生剖视图、标注尺寸及中心线、标注尺寸公差、标注表面精度符号、创建注释、加入零件编号、输入标题栏数据等。

第二节准备图纸及设置单位新制图（New Drawing）：1、指定欲出图的零组件；2、设置图纸的格式（三种）（1）使用Pro/E的工程图模板（注意：默认的工程图模板为英制单位）；（2）不使用Pro/E的工程图模板，但使用已存在的图纸格式：格式为空（Empty with format），扩展名.frm。

（3）使用空白图纸：空（Empty）准备好图纸后，接着设置工程图使用公制单位：文件（File）/属性（Properties）/文件属性（File Properties）/绘图选项（Drawing Options），然后指定该工程图使用制图标准CNS-China.dtl(注意：工程制图标准CNS-China.dtl附在本书的光盘中)例jig-1文件夹，创建名为jig_parts.asm的工程图。

第三节工程图的用户界面第四节产生三视图1、打开工程图文件：jig-1下的jig-1.drw2、创建俯视图，选TOP/应用/类别/视图显示/显示线性/隐藏线/确定3、创建前视图及右侧视图点选俯视图/右击/插入投影视图/点选上方（产生前视图）点选俯视图/右击/插入投影视图/点选左方（产生右视图）快速点选前视图两下/绘图视图/显示隐藏线/同样方法显示右视图隐藏线第五节产生其他视图按，或插入/绘图视图：1、一般（General）—一般视图（为立体图或任意方位的视图）2、投影（Projection）—正投影图3、详图（Detailed—局部详图）4、辅助（Auxiliary）—辅助视图5、旋转（Revolved）—旋转剖视第六节产生剖视图1、打开零件jig_holder.prt文件/设置工作目录/jig-2/确定/选jig_holder.prt/打开2、在三维零件上创建两个转折型剖面（1）创建第一个剖面按/视图管理器/X截面/新建/输入剖面名：b/按Enter键/偏距/完成，顶面为草绘平面/正向/缺省/绘制如图线条/使零件呈现立体图（2）创建第二个剖面c/视图管理器/关闭/窗口/关闭3、在工程图创建剖视图打开文件夹jig2下的jig-2.drw4、在前视图创建剖面双击前视图/绘图视图：（1）产生局部视图类别/剖面/2D截面/按/选取剖面B/局部/在前视图选取如图所示的点，画曲线/应用（2）创建割面线将滑杆移至最右侧/选箭头显示/底下的空白选框/选取俯视图/应用/关闭。
