汽车应用技术《自动变速器》教案第一章：自动变速器概述1.1 课程目标让学生了解自动变速器的基本概念和作用。
让学生掌握自动变速器的主要组成部分及其功能。
1.2 教学内容自动变速器的定义和作用自动变速器的主要组成部分（如液力变矩器、行星齿轮组、控制阀等）自动变速器的工作原理1.3 教学方法采用讲授法，讲解自动变速器的基本概念和作用。
采用直观演示法，展示自动变速器的组成部分和结构。
1.4 教学评估进行课堂问答，检查学生对自动变速器基本概念的理解。
布置课后作业，让学生绘制自动变速器的组成部分示意图。
第二章：液力变矩器2.1 课程目标让学生了解液力变矩器的基本原理和结构。
让学生掌握液力变矩器的工作过程及其控制。
2.2 教学内容液力变矩器的定义和作用液力变矩器的基本结构（如涡轮、泵轮、导轮等）液力变矩器的工作原理和控制方法2.3 教学方法采用讲授法，讲解液力变矩器的基本原理和结构。
采用直观演示法，展示液力变矩器的工作过程。
2.4 教学评估进行课堂问答，检查学生对液力变矩器的基本原理的理解。
布置课后作业，让学生绘制液力变矩器的结构示意图。
第三章：行星齿轮组3.1 课程目标让学生了解行星齿轮组的基本原理和结构。
让学生掌握行星齿轮组的工作过程及其控制。
3.2 教学内容行星齿轮组的定义和作用行星齿轮组的基本结构（如太阳轮、行星轮、内齿轮等）行星齿轮组的工作原理和控制方法3.3 教学方法采用讲授法，讲解行星齿轮组的基本原理和结构。
采用直观演示法，展示行星齿轮组的工作过程。
3.4 教学评估进行课堂问答，检查学生对行星齿轮组的基本原理的理解。
布置课后作业，让学生绘制行星齿轮组的结构示意图。
第四章：控制阀4.1 课程目标让学生了解控制阀的基本原理和结构。
让学生掌握控制阀的工作过程及其控制。
4.2 教学内容控制阀的定义和作用控制阀的基本结构（如阀体、阀门、弹簧等）控制阀的工作原理和控制方法4.3 教学方法采用讲授法，讲解控制阀的基本原理和结构。
自动变速器失速试验的目的和方法
自动变速器失速试验的目的是通过检测当换档手柄处于D位（R位）时的发动机最大转速，来检查发动机与变速器的综合性能，即检查发动机的功率输出，变矩器内导轮的功能以及自动变速器内离合器和制动带的打滑情况。
失速试验的方法是：在测试时，需要拉紧驻车制动器，踩下制动踏板，将换档手柄移至D位（或R位），然后迅速将油门踏板踩到底，使节气门迅速达到全开状态，记录发动机的转速，即为失速转速。
需要注意的是，不同类型的自动变速器，其失速转速是不同的。
同时，失速实验时，变速器油温必须达到80°C左右，而且在失速实验中油温上升很快，因此整个实验时间不得超过5s。
以上信息仅供参考，建议咨询专业汽车维修人员以获取更准确的信息。

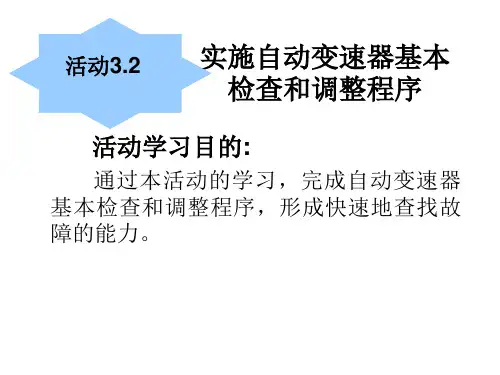

第三章自动变速器的基本检查与试验第一节基本检查一、节气门与换档拉索检查节气门拉索的检查与调整节气门开度影响着自动变速器的换档时间，发动机熄火后，节气门应全闭，当加速踏板踩到底时，节气门应全开。
节气门拉索的索芯不应松弛，索套端和索芯上限位杆之间的距离应在0 mm～1 mm之间。
检查与调整方法如下：1)推动加速踏板连杆，检查节气门是否全开，如果节气门不能全开，则应该调整加速踏板连杆。
2)将加速踏板踩到底，将调整螺母拧松。
3)调整节气门拉索，拧动调整螺母，使索套端和索芯上限位杆之间的距离为0 mm～1 mm。
4)拧紧调整螺母，重新检查调整情况。
二、自动变速器的液位检查1.自动变速器油面高度检查在做任何自动变速器检测或故障诊断前，要首先进行油面高度检查。
其方法如下：①将汽车停放在水平地面上，并拉紧手制动，让发动机怠速运转(至少1 min)。
②踩住制动踏板，将换档操纵手柄拨至倒档(R位)、前进档(D位)、前进低档(S、L或2、1位)等位置，并在每个档位上停留数秒，使液力变矩器和所有换档执行元件中都充满自动变速器油。
最后将操纵手柄拨至停车档(P位)位置。
③从加油管内拔出油尺，擦净后插入加油管内再拔出，检查油尺上的油面高度。
如果自动变速器处于冷态(即冷车刚刚起动，自动变速器油的温度较低，为室温或低于25 ℃)，油面高度应在油尺刻线的下限附近；如果自动变速器处于热态(如低速行驶5 min以上，自动变速器油温度已达70 ℃～80 ℃)，油面高度应在油尺刻线的上限附近。
若油面过低，应向加油管中补充自动变速器油，直至油面高度符合标准为止。
继续运转发动机，检查自动变速器油底壳、油管接头等处有无漏油。
如有漏油，应立即予以修复。
2.自动变速器油品质检查自动变速器油的状态是自动变速器工作状态的集中反映，故应经常观察自动变速器油的颜色和气味的变化，并据此判断自动变速器油品质好坏和能否继续使用。
在检查自动变速器油时，从油尺上嗅一嗅油液的气味，用手指蘸少许油液并在手指间互相摩擦看是否有渣粒。
第一章测试1【判断题】(1分)自动变速器都是无级变速的。
A.错B.对2【判断题】(1分)与手动变速器相比，自动变速器的传动效率更高。
A.错B.对3【判断题】(1分)自动变速器采用的都是行星齿轮机构。
A.对B.错4【判断题】(1分)现在汽车上使用的自动变速器都是电控自动变速器。
A.对B.错5【多选题】(1分)自动变速器的优点有（）A.发动机和传动系统寿命高B.传动效率高C.安全性好D.驾驶性能好第二章测试1【单选题】(1分)下列哪一项不是自动变速器的系统组成部分（）A.电子控制系统B.液力变矩器C.锁止离合器2【单选题】(1分)关于换挡执行机构的组成，下列哪一项是正确的（）A.行星齿轮、离合器、制动器B.制动器、锁止离合器、单向离合器C.离合器、制动器、单向离合器3【单选题】(1分)自动变速器主要依据哪两个信号控制换挡（）A.电磁阀信号和挡位信号B.车速信号节气门开度信号C.油压信号和车速信号4【单选题】(1分)液力变矩器的安装位置是在（）A.发动机和离合器之间B.离合器和变速器之间C.发动机和变速器之间5【单选题】(1分)下列哪项不是液压系统的组成部分（）A.锁止电磁阀B.油泵C.手控阀第三章测试1【单选题】(1分)锁止离合器使用减振器的目的是（）A.衰减振动B.抵消测向力C.增加扭矩D.起步平稳2【单选题】(1分)结构上液力变矩器和液力耦合器相比多了一个()。
A.导轮B.太阳轮C.涡轮D.泵轮3【单选题】(1分)液力变矩器的三个基本元件是（）A.锁止离合器、涡轮、导轮B.泵轮、涡轮、飞轮C.泵轮、涡轮、导论D.泵轮、锁止离合器、涡轮4【单选题】(1分)液力变矩器中导轮支撑在什么零件上（）A.输出轴上B.油泵壳体上C.飞轮上D.输入轴上5【单选题】(1分)液力变矩器中动力输入的元件是()A.泵轮B.飞轮C.导轮D.蜗轮第四章测试1【单选题】(1分)下列哪一项不是单排行星齿轮机构的组成部分（）A.行星架B.太阳轮C.单向离合器2【单选题】(1分)自动变速器中辛普森机构的特点是前后两个行星排共用一个（）A.太阳轮B.齿圈C.行星轮3【单选题】(1分)自动变速器中超速档的传动比（）A.等于1B.大于1C.小于14【单选题】(1分)在行星齿轮机构中，下面哪一项和传动比无关（）A.行星架B.行星轮C.齿圈5【单选题】(1分)如果单排行星齿轮机构中的太阳轮被固定，齿圈为主动件，行星架为从动件，则下列说法正确的是（）A.不能输出动力B.减速传动C.主从动件旋向相反第五章测试1【单选题】(1分)关于单项离合器说法正确的是()A.单向锁止B.顺时针方向锁止C.传递扭矩2【单选题】(1分)离合器的活塞止回阀的作用是（）A.使离合器接合平顺、柔和B.使离合器分离迅速、彻底C.减少离合器接合时的冲击载荷3【单选题】(1分)单项离合器安装时应注意（）A.要注意方向B.要逆时针方向安装C.要顺时针方向安装4【单选题】(1分)离合器传递转矩的大小和下列哪项因素无关。

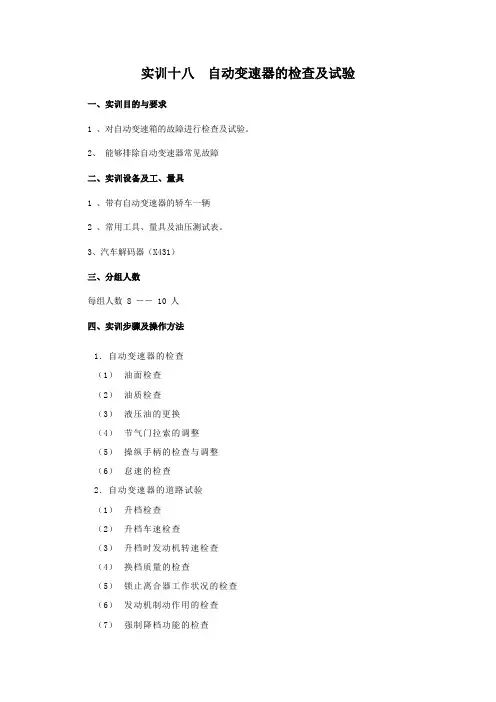

实训十八自动变速器的检查及试验一、实训目的与要求1 、对自动变速箱的故障进行检查及试验。
2、能够排除自动变速器常见故障二、实训设备及工、量具1 、带有自动变速器的轿车一辆2 、常用工具、量具及油压测试表。
3、汽车解码器（X431）三、分组人数每组人数 8 －－ 10 人四、实训步骤及操作方法1．自动变速器的检查（1）油面检查（2）油质检查（3）液压油的更换（4）节气门拉索的调整（5）操纵手柄的检查与调整（6）怠速的检查2．自动变速器的道路试验（1）升档检查（2）升档车速检查（3）升档时发动机转速检查（4）换档质量的检查（5）锁止离合器工作状况的检查（6）发动机制动作用的检查（7）强制降档功能的检查3．自动变速器的试验（1）失速试验（2）油压试验（3）延时试验4．自动变速器的故障自诊断（1）利用汽车解码器读取故障码（2）人工读取故障码5．电控系统的检修（1）电控系统主要部件与传感器的检修（2）自动变速器ECU及其控制电路和维修6．典型故障分析（1）不能行驶故障的诊断（2）自动变速器打滑故障的诊断（3）换档问冲击过大故障的诊断（4）升档过迟故障的诊断（5）不能升档的故障诊断（6）无超速档故障的诊断（7）无前进档的故障诊断（8）无倒档的故障诊断（9）跳档的故障诊断（10）挂档后发动机怠速易熄火故障的诊断（11）无发动机制动故障的诊断（12）不能强帛降档的诊断（13）无锁止故障的诊断（14）液压油易变质故障的诊断（15）自动变速器异响故障的诊断五、实训报告1 、自动变速器初步检查有哪些内容？2 、自动变速器如何进行失速试验、时滞试验？3、如何使用解码器对故障进行诊断？。
自动变速器的故障诊断与检测在自动变速器的故障诊断过程中，因其结构复杂、型号繁多、技术先进、更新频繁、资料较少、不易拆装、不易换件试车等因素，而显得困难重重、无处下手，也经常出现误诊、误修、故障依旧的情况。
结合多年的实践经验并参考有关书籍、资料，本文将详细地介绍自动变速器各种故障的诊断与维修方法。
一、自动变速器检修注意事项二、自动变速器的检查1、基础检查（1）自动变速器油液(ATF)的检查1)自动变速器油液液面高度的检查①油尺检查法②溢油孔检查法2)油液品质检查①油液颜色、气味的检查②油液杂质检查3)油液泄露部位检查4）自动变速器油(ATF)的更换及周期（2）发动机怠速的检查（3）节气门阀拉线的检查与调整三、几款国产自动变速器的结构特点1、本田车型自动变速器的结构特点（1）本田车型前驱自动变速器的结构特点（2）本田车型前驱自动变速器维修注意事项2、风神蓝鸟RL4F03A型自动变速器(1)结构特点（2）维修注意事项3、富康、雪铁龙、标致AL4型自动变速器4、奥迪V6、坤宝9000系列ZF4HP-18型自动变速器（1）结构特点（2）维修时应注意以下事项5、一汽奥迪A6 01K型自动变速器（1）结构特点（2）维修时应注意以下事项6、大众096、097和098系列自动变速器（1）结构特点（2）维修时应注意以下事项7、大众01M型自动变速器8、北京切诺基AW-4（丰田A-340E）型自动变速器（1）结构特点（2）维修时应注意以下事项9、北京大切诺基42/44RE型自动变速器10、上海通用4T-65E型自动变速器（1）结构特点（2）维修时应注意以下事项四、液压控制系统故障诊断1油泵常见故障的诊断2、控制阀体常见故障的诊断 1）主调压阀一、自动变速器检修注意事项1、装配自动变速器的汽车因故需要拖车时，必须使用牵引车将驱动轮抬起后拖行。
对于装配输出轴驱动的辅助油泵的汽车，可不抬起驱动轮直接拖行，但拖行距离不得超过50Km, 拖行速度不得超过30Km/h。
