极化曲线分析钢筋的腐蚀过程极化曲线分析钢筋的腐蚀过程摘要：为了确定混凝土中钢筋锈蚀速率的控制因素，运用腐蚀极化曲线图分析活化钢筋阴阳极极化曲线和腐蚀电流随环境相对湿度的变化规律，并讨论在干湿循环过程中混凝土中钢筋的锈蚀过程。
结果表明，有锈蚀产物存在时，锈蚀产物中FeOOH可以取代氧成为钢筋锈蚀过程的阴极去极化剂，钢筋的总腐蚀电流为氧去极化和锈蚀产物去极化产生的腐蚀电流的加和。
钢筋的总腐蚀电流随着环境相对湿度的提高而增大，和氧在混凝土中的扩散速率的变化趋势截然相反，从而证明氧仅是混凝土内钢筋开始的锈蚀的必备条件，但却不是混凝中钢筋锈蚀过程控制素。
关键词：混凝土；钢筋；极化曲线；氧；腐蚀产物混凝土中钢筋的锈蚀是一个非常复杂的电化学过程，目前国内外学者在建立钢筋锈蚀速率模型时，普遍借鉴了金属腐蚀学的研究成果，假定混凝土中钢筋的锈蚀速率受氧扩散速率所控制［１－７］，这种假定的正确和合理性直接决定了由此建立的理论模型的适用程度．由于金属腐蚀学研究的对象，大都是金属处于溶液、水或土壤中，整个腐蚀过程受氧扩散控制已为无数的研究所证实。
然而大气环境混凝土中钢筋的腐蚀和前几种不同，目前已有的研究发现钢筋的锈蚀速率随混凝土湿含量增大而增大，直至混凝土饱水，钢筋锈蚀速率也没有出现下降［８－９］，和混凝土中氧扩散速率的变化趋势［１０］截然相反，这是上述假定所无法解释的．姬永生等［１１］通过试验研究和钢筋锈蚀产物物相组成的变化分析证明锈蚀产物中FeOOH可以取代氧成为钢筋锈蚀过程阴极反应的新的去极化剂，传统的氧作为单一阴极去极化剂的锈蚀机理面临着严峻的挑战。
因此，探究高湿供氧困难情况下混凝土内钢筋仍高速锈蚀的内在机理，对于建立正确、合理钢筋锈蚀速率模型具有重要的意义。
腐蚀极化曲线图是进行金属腐蚀机理分析的重要工具之一。
本文在文献［１１］研究的基础上，运用腐蚀极化曲线图全面解释混凝土中钢筋锈蚀过程，探究混凝土由干燥到饱水变化过程混凝土内钢筋锈蚀速率变化的内在机理，并讨论在干湿循环过程中混凝土中钢筋的锈蚀过程，为预测钢筋混凝土的使用寿命奠定基础。

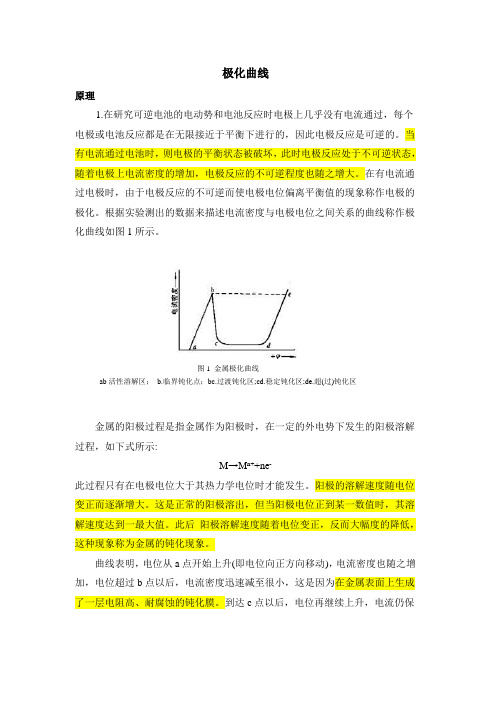

极化曲线原理1.在研究可逆电池的电动势和电池反应时电极上几乎没有电流通过，每个电极或电池反应都是在无限接近于平衡下进行的，因此电极反应是可逆的。
当有电流通过电池时，则电极的平衡状态被破坏，此时电极反应处于不可逆状态，随着电极上电流密度的增加，电极反应的不可逆程度也随之增大。
在有电流通过电极时，由于电极反应的不可逆而使电极电位偏离平衡值的现象称作电极的极化。
根据实验测出的数据来描述电流密度与电极电位之间关系的曲线称作极化曲线如图1所示。
图1 金属极化曲线ab活性溶解区；b.临界钝化点；bc.过渡钝化区;cd.稳定钝化区;de.超(过)钝化区金属的阳极过程是指金属作为阳极时，在一定的外电势下发生的阳极溶解过程，如下式所示:M→M n++ne-此过程只有在电极电位大于其热力学电位时才能发生。
阳极的溶解速度随电位变正而逐渐增大。
这是正常的阳极溶出，但当阳极电位正到某一数值时，其溶解速度达到一最大值。
此后阳极溶解速度随着电位变正，反而大幅度的降低，这种现象称为金属的钝化现象。
曲线表明，电位从a点开始上升(即电位向正方向移动)，电流密度也随之增加，电位超过b点以后，电流密度迅速减至很小，这是因为在金属表面上生成了一层电阻高、耐腐蚀的钝化膜。
到达c点以后，电位再继续上升，电流仍保持在一个基本不变的很小的数值上，电位升到d点时，电流又随电位的上升而增大。
2.影响金属钝化过程的几个因素金属钝化现象已进行了大量的研究工作。
影响金属钝化过程及钝化性质的因素，可归纳为以下几点:(1)溶液的组成。
在中性溶液中，金属一般比较容易钝化，而在酸性或某些碱性的溶液中，则不易钝化；溶液中卤素离子（特别是Cl－）的存在，能明显地阻止金属的钝化；溶液中存在某些具有氧化性的阴离子(如CrO2-4)则可以促进金属的钝化。
(2)金属的化学组成和结构。
各种纯金属的钝化能力不尽相同，例如铁、镍、铬三种金属的钝化能力为铬>镍>铁。
因此，添加铬、镍可以提高钢铁的钝化能力及钝化的稳定性。
电化学曲线极化曲线阻抗谱分析一、极化曲线1.绘制原理铁在酸溶液中，将不断被溶解，同时产生H2，即：Fe + 2H+ = Fe2+ + H2 (a)当电极不与外电路接通时，其净电流I总为零。
在稳定状态下，铁溶解的阳极电流I(Fe)和H＋还原出H2的阴极电流I(H)，它们在数值上相等但符号相反，即：(1)I(Fe)的大小反映Fe在H+中的溶解速率，而维持I(Fe)，I(H)相等时的电势称为Fe／H+体系的自腐蚀电势εcor。
图1是Fe在H+中的阳极极化和阴极极化曲线图。
图2 铜合金在海水中典型极化曲线当对电极进行阳极极化(即加更大正电势)时，反应(c)被抑制，反应(b)加快。
此时，电化学过程以Fe的溶解为主要倾向。
通过测定对应的极化电势和极化电流，就可得到Fe／H+体系的阳极极化曲线rba。
当对电极进行阴极极化，即加更负的电势时，反应(b)被抑制，电化学过程以反应(c)为主要倾向。
同理，可获得阴极极化曲线rdc。
2.图形分析（1）斜率斜率越小，反应阻力越小，腐蚀速率越大，越易腐蚀。
斜率越大，反应阻力越大，腐蚀速率越小，越耐腐蚀。
（2）同一曲线上各各段形状变化如图2，在section2中，电流随电位升高的升高反而减小。
这是因为此次发生了钝化现象，产生了致密的氧化膜，阻碍了离子的扩散，导致腐蚀电流下降。
（3）曲线随时间的变动以7天和0天两曲线为例，对于Y轴，七天后曲线下移（负移），自腐蚀电位降低，说明更容易腐蚀。
对于X轴，七天后曲线正移，腐蚀电流增大，亦说明更容易腐蚀。
二、阻抗谱1.测量原理它是基于测量对体系施加小幅度微扰时的电化学响应，在每个测量的频率点的原始数据中，都包含了施加信号电压（或电流）对测得的信号电流（或电压）的相位移及阻抗的幅模值。
从这些数据中可以计算出电化学响应的实部和虚部。
阻抗中涉及的参数有阻抗幅模（| Z |）、阻抗实部（Z,）、阻抗虚部（Z,,）、相位移（θ）、频率（ω）等变量，同时还可以计算出导纳（Y）和电容（C）的实部和虚部，因而阻抗谱可以通过多种方式表示。
电化学曲线极化曲线阻抗谱分析一、极化曲线1.绘制原理铁在酸溶液中，将不断被溶解，同时产生H2,即：Fe + 2H+ = Fe2+ + H2 （a）当电极不与外电路接通时，其净电流I总为零。
在稳定状态下，铁溶解的阳极电流在数值上相等但符号相反，即： 1 1 - 12.图形分析（1）斜率斜率越小，反应阻力越小，腐蚀速率越大，越易腐蚀。
（2）同一曲线上各各段形状变化如图2,在section2中，电流随电位升高的升高反而减小。
这是因为此次发生了钝化现象，产生了致密的氧化膜，阻碍了离子的扩散，导致腐蚀电流下降。
（3）曲线随时间的变动以7天和0天两曲线为例，对于Y轴，七天后曲线下移（负移），自腐蚀电位降低，说明更容易腐蚀。
对于X轴，七天后曲线正移，腐蚀电流增大，亦说明更容易腐蚀。
二、阻抗谱1.测量原理它是基于测量对体系施加小幅度微扰时的电化学响应，在每个测量的频率点的原始数据中，都包含了施加信号电压（或电流）对测得的信号电流（或电压）的相位移及阻抗的幅模值。
从这些数据中可以计算出电化学响应的实部和虚部。
阻抗中涉及的参数有阻抗幅模（I Z |）、阻抗实部（Z,）、阻抗虚部（乙,）、相位移（B ）、频率（3）等变量，同时还可以计算出导纳（Y）和电容（C）的实部和虚部，因而阻抗谱可以通过多种方式表示。
I（Fe）的大小反映而维持I（Fe）, I（H）相等时的电势称为Fe/H+体系的自腐蚀电势& corFe在H+中的溶解速率,图丄极化曲线图1是Fe在H+中的阳极极化和阴极极化曲线图。
当对电极进行阳极极化定对应的极化电势和极化电流,当对电极进行阴极极化,图2铜合金在海水中典型极化曲线（即加更大正电势）时，反应（c）被抑制，反应（b）加快。
此时，电化学过程以就可得到Fe/ H+体系的阳极极化曲线rba。
即加更负的电势时，反应（b）被抑制，电化学过程以反应（c）为主要倾向。
Fe的溶解为主要倾向。
通过测同理，可获得阴极极化曲线rdc。
1.从图中可以看出，1的腐蚀电位比较正，且腐蚀电流较小，说明1号的耐蚀性能较好。
2号曲线上半支出现这种现象一般是由于钝化造成的2.似乎你的极化曲线测试的有点问题，好像不大对！钝化区非常短，感觉可以多测试几次取个最好的值！3.2虽然钝化了，但是钝化区间非常短。
我感觉你这两个图测试的也有问题，看看能不能重复测试一下，看重复性如何4.极化曲线的腐蚀电位真的说明不了什么问题么，只看腐蚀电流？这个说法正确。
但是要是一系列的实验中，腐蚀电位移动规律一样，倒是可以说明问题的极化曲线中腐蚀电位的问题确实很麻烦，对很多体系而言，腐蚀电位变化较大，倒是腐蚀电流还可以说明问题的。
5.我们对腐蚀电极系统做极化曲线，其目的无非是想从极化曲线中获得我们所需要的数据，极化曲线又可以分为线性极化区，弱极化区，强极化区，可以从中解析出我们所需要的动力学参数，依据动力学参数则可以定量的评价腐蚀体系的性能。
个人认为用极化曲线来评价腐蚀体系还是一种很成熟的方法，在评价腐蚀体系时一般还用到了交流阻抗方法，虽然用交流阻抗方法可以获得更多的动力学参数，以更有力的数据来说明腐蚀体系，但交流阻抗方法还是存在很多问题的，也存在很多争议！6.其实腐蚀电位的大小可以说明：腐蚀进难易程度；腐蚀电流的大小说明腐蚀的程度及腐蚀过程进行的快慢！7.具体而言：实际试验中极化曲线分为四个区，活性溶解区、过渡钝化区、稳定钝化区、过钝化区。
极化曲线可用实验方法测得。
分析研究极化曲线，是解释金属腐蚀的基本规律、揭示金属腐蚀机理和探讨控制腐蚀途径的基本方法之一。
8.你们讨论的大多是金属电极，那么在金属氧化物电极中的腐蚀过程是指什么呢？？是金属氧化物本身的溶解过程，还是金属氧化物的电还原产物（金属）的腐蚀过程呢？？如氧化锌电极在氢氧化钾溶液中。
请赐教！！9.极化：由于电流通过电极而导致电极电势偏离平衡值的现象称为电极的极化。
极化曲线：描述电流密度与电极电势之间关系的曲线称作极化曲线极化曲线表示电极电位与极化电流或极化电流密度之间的关系曲线。
