下载文档原格式
实验2：金属Zn阳极极化曲线的测量一、实验目的1.掌握阳极极化曲线测试的基本原理和方法；2.测定Zn电极在1M KOH溶液和1M ZnCl2溶液中的阳极极化曲线；3.通过实验理解金属电极钝化与活化过程。
二、实验原理线性电位扫描法是指控制电极电位在一定的电位范围内,以一定的速度均匀连续的变化,同时记录下各电位下反应的电流密度,从而得到电位-电流密度曲线,即稳态电流密度与电位之间的函数关系:i= f(ψ)。
特别适用于测量电极表面状态有特殊变化的极化曲线。
如下:如阳极钝化行为的阳极极化曲线。
阳极极化:金属作为阳极时在一定的外电势下发生的阳极溶解过程叫做阳极极化,金属的钝化现象:阳极的溶解速度随电位变正而逐渐增大。
这是正常的阳极溶出。
但当阳极电位正到某一数值时,其溶解速度达到一最大值。
此后阳极溶解速度随着电位变正,反而大幅度的降低,这种现象称为金属的钝化现象。
线性电位扫描法不但可以测定阴极极化曲线,也可以测定阳极极化曲线,特别适用于测定电极表面状态有特殊变化的极化曲线,如测定具有阳极钝化行为的阳极极化曲线,用线性电位扫描法测得的阳极极化曲线,如下图所示•AB段-----称为活性溶解区;此时金属进行正常的阳极溶解,阳极电流随电位改变服Tafel 公式的半对数关系。
•BC段-----称为钝化过渡区;此时是由于金属开始发生钝化,随着电极电位的正移,金属的溶解速度反而减小了。
•CD段-----称为钝化稳定区;在该区域中金属的溶解速度基本上不随电位二改变;•DE段-----称为过度钝化区;此时金属溶解速度重新随电位的正移而增大,为氧的析出或者高价金属离子的生成。
从阳极极化曲线上可以得到下列参数:c点对应的电位---临界钝化电位;c点对应的电流—临界钝化电流密度;而这些参数恒电流法是测不出来的。
影响金属钝化的因素很多,包括溶液的组成、金属的组成和结构以及外界条件。
三、仪器与试剂CHI电化学工作站、锌电极、Hg/HgO电极、甘汞电极、铂电极、三口电解槽、1M KOH溶液250ml、1M ZnCl2溶液250ml金属Zn是中性锌锰电池、碱性锌锰电池和锌-空气电池等的负极材料，其电化学行为受到广泛的研究。
极化曲线的测定极化曲线的测定⼀、实验⽬的掌握恒电位测定极化曲线的⽅法，测定碳钢（圆型钢筋）在碱性溶液中的恒电位阳极极化曲线及其极化电位。
⼆、实验原理实际的电化学过程并不是在热⼒学可逆条件下进⾏的。
在电流通过电极时，电极电位会偏离其平衡值，这种现象称为极化。
在外电流的作⽤下，阴极电位会偏离其平衡位置向负的⽅向移动，称为阴极极化；⽽阳极电位会偏离其平衡位置向正的⽅向移动，称为阳极极化。
在电化学研究中，常常测定极化曲线，即电极电位与电流密度的关系。
铁在硫酸溶液中典型的阳极极化曲线如图23.1所⽰，该曲线分为四个区域：电流密度i 阳极电位φ+图23.1 阳极极化曲线1．从点a 到点b 的电位范围称⾦属活化区。
此区域内的ab 线段是⾦属的正常阳极溶解，以铁电极为例，此时铁以⼆价形式进⼊溶液，即Fe → Fe 2+ + 2e-。
a 点即为⾦属的⾃然腐蚀电位。
2．从b 点到c 点称为钝化过渡区。
bc 线是由活化态到钝化态的转变过程，b 点所对应的电位称为致钝电位，其对应的电流密度ib 称为致钝电流密度，此时Fe 2+离⼦与溶液中的-24SO 离⼦形成4FeSO 沉淀层，阻碍了阳极反应进⾏，导致电流密度开始下降。
由于+H 不容易到达4FeSO 沉淀层的内部，因此铁表⾯的pH 逐步增⼤。
3．从c 点到d 点的电位范围称为钝化区。
由于⾦属表⾯状态发⽣变化，阳极溶解过程的过电位升⾼，⾦属的溶解速率急剧下降。
在此区域内的电流密度很⼩，基本上不随电位的变化⽽改变。
此时的电流密度称为维持钝化电流密度i m 。
对铁电极⽽⾔，此时32O Fe 在铁表⾯⽣成，形成致密的氧化膜，极⼤地阻碍了铁的溶解，出现钝化现象。
4.de 段的电位范围称为过钝化区。
在此区阳极电流密度⼜重新随电位增⼤⽽增⼤，⾦属的溶解速度⼜开始增⼤，这种在⼀定电位下使钝化了的⾦属⼜重新溶解的现象叫做过钝化。
电流密度增⼤的原因可能是产⽣了⾼价离⼦（如，铁以⾼价转⼊溶液），或者达到了氧的析出电位，析出氧⽓。
极化曲线的测定与分析极化曲线是指在电化学反应中，电极电势随着电流密度的变化而发生的变化规律，是研究电极反应动力学和电化学测量的基础。
极化曲线的测定和分析是电化学实验中的一项重要内容。
测定方法1. 构建电化学池：将工作电极和参比电极用电极线连接起来，并将它们放置在电解液中，形成电化学池。
2. 测量参比电极的电位：使用电位计对参比电极进行电位测量，并将参比电极作为电位的基准来测量工作电极的电势差。
3. 测量工作电极的电势差：在电极上施加一个小的电压，然后通过电位计测量电极上的电势差，以确定电势差和电流密度之间的关系。
在测量中应尽量控制电极的电流密度，因为过大的电流密度会使电极受到极化和电化学反应速率增加，导致实验结果出现误差。
4. 计算电极反应的动力学参数：在测定的极化曲线中，可以根据电极电势的变化来计算电极反应的动力学参数，如电极动力学参数、反应速率常数等。
这些参数对于优化电化学反应条件、设计电化学反应器和研究电化学反应机理都有重要的实际应用。
分析方法1. 极化曲线分析法：将极化曲线按照电势和电流密度的变化趋势进行分析，可判断电极反应的状态，包括电极未极化状态、极化状态和过极化状态。
在极化状态下，电极电势始终低于理论电势，电极表面存在大量的无法逆反应的电荷，电极反应速率与电流密度成非线性关系。
2. 填充曲线分析法：在填充曲线中，电极电位随着电流密度的增加而上升，然后在某一电流密度上达到峰值，再随着电流密度的增加而下降。
通过分析填充曲线，可以确定电极反应的动力学参数，如电极氧化还原反应的标准电位、反应速率常数、传递系数等。
3. 动力学分析法：动力学分析法是通过测量电极电势与时间的变化来研究电极反应的速率和机制。
在实验中，通过改变反应物浓度、电极的表面积和温度等条件，探究电极反应速率的变化规律，确定电极反应的反应级数、反应速率常数和反应机理等。

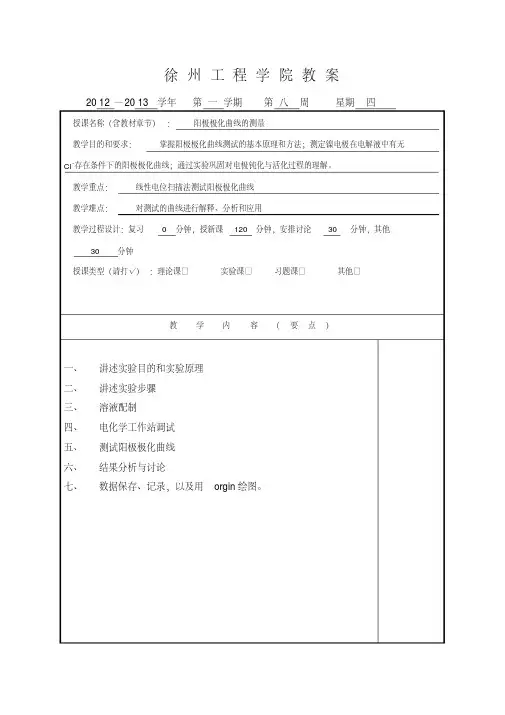

徐州工程学院教案20 12 —20 13 学年第一学期第八周星期四授课名称（含教材章节）：阳极极化曲线的测量教学目的和要求：掌握阳极极化曲线测试的基本原理和方法；测定镍电极在电解液中有无Cl-存在条件下的阳极极化曲线；通过实验巩固对电极钝化与活化过程的理解。
教学重点：线性电位扫描法测试阳极极化曲线教学难点：对测试的曲线进行解释、分析和应用教学过程设计：复习0 分钟，授新课120 分钟，安排讨论30 分钟，其他30 分钟授课类型（请打√）：理论课□实验课□习题课□其他□教学内容（要点）一、讲述实验目的和实验原理二、讲述实验步骤三、溶液配制四、电化学工作站调试五、测试阳极极化曲线六、结果分析与讨论七、数据保存、记录，以及用orgin绘图。
徐州工程学院教案纸阳极极化曲线的测量一、【实验目的】1、掌握阳极极化曲线测试的基本原理和方法；2、测定镍电极在电解液中有无Cl-存在条件下的阳极极化曲线；3、通过实验巩固对电极钝化与活化过程的理解。
二、【实验原理】线性电位扫描法是指控制电极电位在一定的电位范围内，以一定的速度均匀连续的变化，同时记录下各电位下反应的电流密度，从而得到电位-电流密度曲线，即稳态电流密度与电位之间的函数关系：i= f(ψ)。
特别适用于测量电极表面状态有特殊变化的极化曲线。
如下：如阳极钝化行为的阳极极化曲线。
阳极极化：金属作为阳极时在一定的外电势下发生的阳极溶解过程叫做阳极极化，如下式所示：M = M n+ + ne【金属的钝化现象：阳极的溶解速度随电位变正而逐渐增大。
这是正常的阳极溶出。
但当阳极电位正到某一数值时，其溶解速度达到一最大值。
此后阳极溶解速度随着电位变正，反而大幅度的降低，这种现象称为金属的钝化现象。
】线性电位扫描法不但可以测定阴极极化曲线，也可以测定阳极极化曲线，特别适用于测定电极表面状态有特殊变化的极化曲线，如测定具有阳极钝化行为的阳极极化曲线，用线性电位扫描法测得的阳极极化曲线，如下图所示，金属阳极极化曲线曲线表明，电势从A点开始上升（即电势向正方向移动），电流也随之增大；电势超过B点以后，电流迅速减至很小，这是因为在电极表面上生成了一层电阻高，耐腐蚀的钝化膜。
实验十三阳极极化曲线的测定一、实验目的1．掌握用恒电位法测定金属极化曲线的原理和方法。
2．了解极化曲线的意义和应用。
二、实验原理1．阳极极化曲线为了探索电极过程的机理及影响电极过程的各种因素，必须对电极过程进行研究，在该研究过程中极化曲线的测定是重要的方法之一。
在研究可逆电池的电动势和电池反应时, 电极上几乎没有电流通过，每个电极或电池反应都是在无限接近于平衡条件下进行的，因此电极反应是可逆的。
当有电流通过电池时，则电极的平衡状态被破坏，此时电极反应处于不可逆状态，随着电极上电流密度的增加，电极反应的不可逆程度也随之增大。
在有电流通过电极时，由于电极反应的不可逆而使电极电位偏离平衡值的现象称为电极的极化。
根据实验测出的数据来描述电流密度与电极电位之间关系的曲线称为极化曲线，如图13-1所示。
图13-1 金属极化曲线ab.活性溶解区；b.临界钝化点；bc.钝化过渡区; cd.钝化稳定区; de.超(过)钝化区金属的阳极过程是指金属作为阳极时，在一定的外电势下发生的阳极溶解过程，如下式所示：M →M n+ + ne-此过程只有在电极电位大于其热力学电位时才能发生。
阳极的溶解速度随电位变正而逐渐增大，这是正常的阳极溶出，当阳极电位正到某一数值时，其溶解速度达到一最大值。
此后阳极溶解速度随着电位变正，反而大幅度的降低，这种现象称为金属的钝化现象。
图13-1曲线表明，电位从a点开始上升（即电位向正方向移动），电流密度也随之增加；电位超过b点以后，电流密度迅速减至很小，这是因为在金属表面上生成了一层电阻高、耐腐蚀的钝化膜；到达c点以后，电位再继续上升，电流仍保持在一个基本不变的很小的数值上；电位升到d点后，电流又随电位的上升而增大。
从a点到b点的范围称为活性溶解区；b点到c点称为钝化过渡区；c点到d点称为钝化稳定区；d点以后称为过钝化区。
对应于c～d段的电流密度称为维钝电流密度。
如果对金属通入维钝电流，再用维钝电流保持其表面的钝化膜不消失，则金属的腐蚀速度将大大降低，这就是阳极保护的基本原理。
徐州工程学院教案20 12 —20 13 学年第一学期第八周星期四徐州工程学院教案纸阳极极化曲线的测量一、【实验目的】1、掌握阳极极化曲线测试的基本原理和方法；2、测定镍电极在电解液中有无Cl-存在条件下的阳极极化曲线；3、通过实验巩固对电极钝化与活化过程的理解。
二、【实验原理】线性电位扫描法是指控制电极电位在一定的电位范围内，以一定的速度均匀连续的变化，同时记录下各电位下反应的电流密度，从而得到电位-电流密度曲线，即稳态电流密度与电位之间的函数关系：i= f(ψ)。
特别适用于测量电极表面状态有特殊变化的极化曲线。
如下：如阳极钝化行为的阳极极化曲线。
阳极极化：金属作为阳极时在一定的外电势下发生的阳极溶解过程叫做阳极极化，如下式所示：M = M n+ + n e【金属的钝化现象：阳极的溶解速度随电位变正而逐渐增大。
这是正常的阳极溶出。
但当阳极电位正到某一数值时，其溶解速度达到一最大值。
此后阳极溶解速度随着电位变正，反而大幅度的降低，这种现象称为金属的钝化现象。
】线性电位扫描法不但可以测定阴极极化曲线，也可以测定阳极极化曲线，特别适用于测定电极表面状态有特殊变化的极化曲线，如测定具有阳极钝化行为的阳极极化曲线，用线性电位扫描法测得的阳极极化曲线，如下图所示，3．试说明实验所得金属钝化曲线各转折点的意义。
答：B点为活性溶解区转化为钝化过渡区的转折点，阳极开始钝化；C点为由钝化过渡区转入钝化稳定区的转折点，阳极进入维钝状态；D点开始为超钝化现象，随着电势的增加，钝化的金属表面发生了另一种电化学反应（O2的析出）。
4．是否可用恒电流法测量金属钝化曲线答：由金属钝化曲线示意图可知，若用恒电流法测量时，同一电流对应着若干个电极电势值。
测量过程中随着电流值的增加只能测得AB段，而测不到BCD段。
电流超过B点后电位产生突跃，故得不到完整的曲线。
钝化电流密度i钝=0.0126A cm2稳定钝化区间（CD段）：~稳定钝化区电流密度：0.0004A cm2钝化电位E=，作业布置：完成实验报告。
