射线检测底片上各种影像的识别
1、照相影像形成的原理 同样强度的射线入射，厚的地方底片黑度小，薄的地方黑度大。 2、焊缝结构的形象分析
（1）单面焊：底片上面只有两条边界。(图1) （2）单面焊双面成型：底片上面有四条边界，中间两条间距较小。(图2) （3）带垫板焊缝：四条边界，且最外面两条边界清晰整齐。(图2)
图1.单面焊 图2.带垫板单面焊 （4）双面焊：四个边界，且左右两条边界相隔较近，甚至可能有部分重合。(图3) (图4)
图3.双面焊 图4.双面焊 3、焊接方法的影像分析
（1）手工电弧焊：呈现鱼鳞纹，边界变化明显。(图5) （2）自动焊：鱼鳞纹不明显，且边界变化平缓。 （3）氩弧焊：焊缝中间有颜色很淡的亮斑。(图6)
图5.手工电弧横焊 图6.自动焊 4、焊接位置影响分析
（1）横焊：多条焊缝组成，容易区别。(图7) （2）立焊：鱼鳞纹较密，且焊缝宽度较大，存在亮斑。(图8) 图7.横焊 图8.立焊 （3）仰焊：与立焊影像难区别，鱼鳞纹密度稍大于立焊，也存在亮斑。(图9)
图9.仰焊 5、焊缝中常见缺陷影像分析
（1）分析要点：形状、位置、黑度。 （2）常见缺陷：气孔、夹渣、未焊透、未熔合、裂纹、钨夹渣。其中未焊透、未熔合、裂纹、钨夹渣不参加评定。 a、气孔：(图10)
形状：圆形、椭圆形、斜气孔（弥散形气孔），特点是外部轮廓比较规则。 黑度：气孔黑度较大，由中心向四周减淡（大气孔） 位置：一般位于焊道投影中心位置。 b、夹渣：(图11) (图12)
形状：圆形（点状）、长条形，特点是外部不规则。 黑度：黑度分布比较均匀，且黑度较淡。 位置：一般分布在焊道投影中心线到融合线之间。
图10.气孔 图11.夹渣 图12. 线状夹渣 c、未焊透： 定义：坡口面没有熔化，该位置没有金属填充物，此类缺陷称为未焊透。未焊透分为根部未焊透和中间未焊透。 形状：一条直线（存在长度和宽度变化）边界整齐。 黑度：均匀黑色。 位置：在焊道投影中间位置。
未熔合和条形缺陷的区别
未熔合和条形缺陷，这两者在材料领域里可是两个常见的“小家伙”。想想看，未熔合就像是你做煎饼时，面糊没搅拌均匀，结果煎出来的饼上面一块白一块黄，真让人捉急。而条形缺陷嘛，感觉就像你去买面包，看到一条长长的裂缝，心里嘀咕，哎呀，这面包可真不靠谱。未熔合一般是指在焊接或者熔炼的时候，材料的某些部分没有完全结合在一起。想象一下，铁和铁之间的关系，像是一对老朋友，应该紧紧相拥，结果却只是微微碰触，心里可就有点不舒服了。反观条形缺陷，这可真是另一番景象，像是材料表面的一道伤疤。条形缺陷就像你路上遇到的坑，走过去都得小心翼翼，生怕一不小心就扭了脚。
当我们深入探讨这两者时，未熔合通常出现在焊接或铸造的过程中，像是那种急着完成的工程师，结果没顾得上每个细节。焊接的过程中，如果温度不够，或者时间不够，材料就可能没法完全结合。想想看，做菜时火候掌握不好，结果一道菜就是生熟不均，大家吃得心里发慌。而条形缺陷嘛，往往是制造过程中的小瑕疵。比如说，生产线上材料受到拉伸或者压力时，表面就可能形成一些小裂缝，像是没睡好的眼袋，让人一看就不舒服。未熔合缺陷让材料的强度大打折扣，简直就像是信心不足的选手，面对挑战时总是提心吊胆。而条形缺陷则像是表面的小花纹，看上去并不太影响整体，可一旦用力，后果可就不堪设想。
说到应用场景，未熔合缺陷可不只是个小问题。想象一下，如果一座桥的焊接处有未熔合的地方，那可真是让人心里打鼓，仿佛随时会塌掉。人们往往会忽视这些隐患，但一旦发生事故，后果可就不堪设想。而条形缺陷呢，虽然看似没那么严重，给人的感觉就像是“瑕不掩瑜”，但在高强度的使用环境下，依然可能引发更大的问题。就像你家
里那把老椅子，看上去还不错，但一坐上去，你的心都提到嗓子眼，生怕啪的一声就散架。
在检测和修复上，这两者的处理方式也有所不同。未熔合通常需要更严格的焊接工艺，像是厨师得掌握好火候，才能做出美味佳肴。而条形缺陷则可能通过表面处理或者加固来解决，像是给那把椅子加个垫脚，让它稳稳当当。人们在面对未熔合时，往往要进行无损检测，确保每个焊接点都牢牢把关。条形缺陷的修复则可能会采取打磨或者重新涂层的方式，就像给老旧墙壁刷上一层新漆，焕然一新。

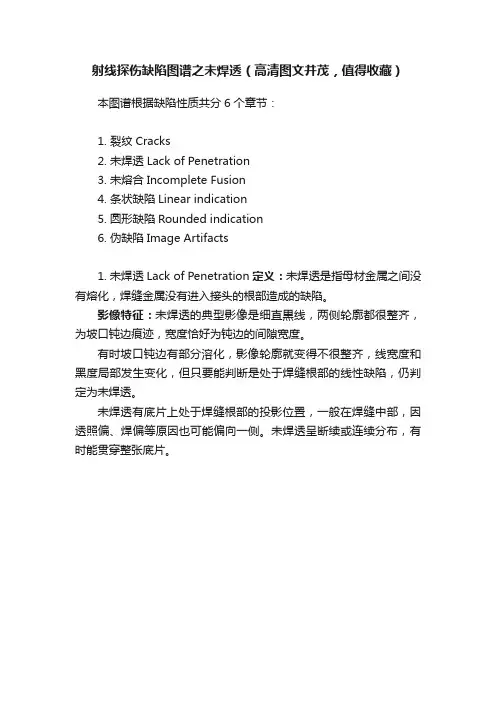

射线探伤缺陷图谱之未焊透（高清图文并茂，值得收藏）
本图谱根据缺陷性质共分6个章节：
1. 裂纹Cracks
2. 未焊透Lack of Penetration
3. 未熔合Incomplete Fusion
4. 条状缺陷Linear indication
5. 圆形缺陷Rounded indication
6. 伪缺陷Image Artifacts
1. 未焊透Lack of Penetration定义：未焊透是指母材金属之间没有熔化，焊缝金属没有进入接头的根部造成的缺陷。
影像特征：未焊透的典型影像是细直黒线，两侧轮廓都很整齐，为坡口钝边痕迹，宽度恰好为钝边的间隙宽度。
有时坡口钝边有部分溶化，影像轮廓就变得不很整齐，线宽度和黑度局部发生变化，但只要能判断是处于焊缝根部的线性缺陷，仍判定为未焊透。
未焊透有底片上处于焊缝根部的投影位置，一般在焊缝中部，因透照偏、焊偏等原因也可能偏向一侧。未焊透呈断续或连续分布，有时能贯穿整张底片。
种类1名称横向裂纹与焊缝方向垂直的黑色条纹形貌同左的灰白色条纹
纵向裂纹与焊缝方向一致的黑色条纹，两头尖细形貌同左的灰白色条纹
放射裂纹由一点辐射出去星形黑色条纹形貌同左的灰白色条纹
弧坑裂纹弧坑中纵、横向及星形黑色条纹位置与形貌同左的灰白色条纹
未熔合坡口边缘、焊道之间以及焊缝根部等处的伴有气孔或夹渣的连续或断续黑色影分布同左的灰白色图象
未焊透焊缝根部钝边位熔化的直线黑色影象灰白色直线状显示
夹渣条状夹渣黑度值较均匀的呈长条黑色不规则影象亮度较均匀的长条灰白色图象
夹钨白色块状黑色块状
点状夹渣黑色点状灰白色点状
球形气孔黑度值中心较大边缘较小且均匀过度的圆形黑色影象黑度值中心较小，边缘较大，且均匀过渡的圆形灰白色显示均布及局部密集气孔均匀分布及局部密集的黑色点状影象形貌同左的灰白色影象
链状气孔与焊缝方向平行的成串并呈直线状的黑色影象方向与形貌同左的灰白色影象
柱状气孔黑度极大且均匀的黑色圆形显示亮度极高的白色圆形显示斜针状气孔（螺孔、虫形孔）单个或呈人字分布的带尾黑色影象形貌同左的灰白色图案
表面气孔黑度值不高的圆形影象亮度不太高的圆形显示
弧坑缩孔指焊道末端的凹陷，为黑色显示呈灰白色图象
咬边位于焊缝边缘与焊缝走向一直的黑色条纹灰白色条纹
缩沟单面焊，背部焊道两侧的黑色影象灰白色图象
焊缝超高焊缝正中的灰白色突起焊缝正中的黑色凸起
下塌单面焊，背部焊道正中的灰白色影象分布同左的黑色图象
焊瘤焊缝边缘的灰白色突起黑色突起
错边射线照相法底 片工业X射线电视法屏 幕焊接缺陷显示特点焊接缺陷
焊缝一侧与另一侧的黑度值不同，有一明显界限裂纹
未熔合和未焊透
圆形缺陷
形状缺陷下垂焊缝表面的凹槽，黑度值较高的一个区域分布同左，但亮度较高
烧穿单面焊，背部焊道由于熔池塌陷形成孔洞，在底片上为黑色影象灰白色显示
缩根单面焊，背部焊道正中的沟槽，呈黑色影象灰白色显示
电弧擦伤母材上的黑色影象灰白色显示
飞溅灰白色圆点黑色圆点
表面撕裂黑色条纹灰白色条纹
磨痕黑色影象灰白色显示
